Testen viselt kamera 4G/5G antenna

A Shenzhen Qianmu Communication Technology Co., Ltd. egy hazai kutatás-fejlesztési és gyártási forrásgyár a testen viselhető 4G/5G antennák számára.

Kifejlesztettünk egy házon belüli FPC szélessávú Sub6G beépített antennát, amely kompatibilis a 4G LTE-vel és a főbb hazai és nemzetközi 5G Sub6G frekvenciasávokkal. Az antenna speciális teljesítményoptimalizáláson esett át, hogy megbirkózzanak a kompakt eszközterülettel, a fém árnyékolással, az akkumulátor interferenciájával, az emberi test kopásából eredő jelvesztéssel és a zord terepi működési feltételekkel járó kihívásokkal.

Az antenna megbízható PI rugalmas hordozót használ, és ipari ragasztóval van felszerelve, így alkalmas kompakt készülékszerkezetekhez. Minden termék teljes OTA szimulációs teszten esik át visszhangmentes kamrákban, hogy megismételjék a valós működési környezeteket. A VNA és OTA vizsgálati feljegyzéseket gyártási tételenként archiváljuk, és kérésre ellenőrzési jelentéseket is biztosítunk.

Szakmai műszaki definíció

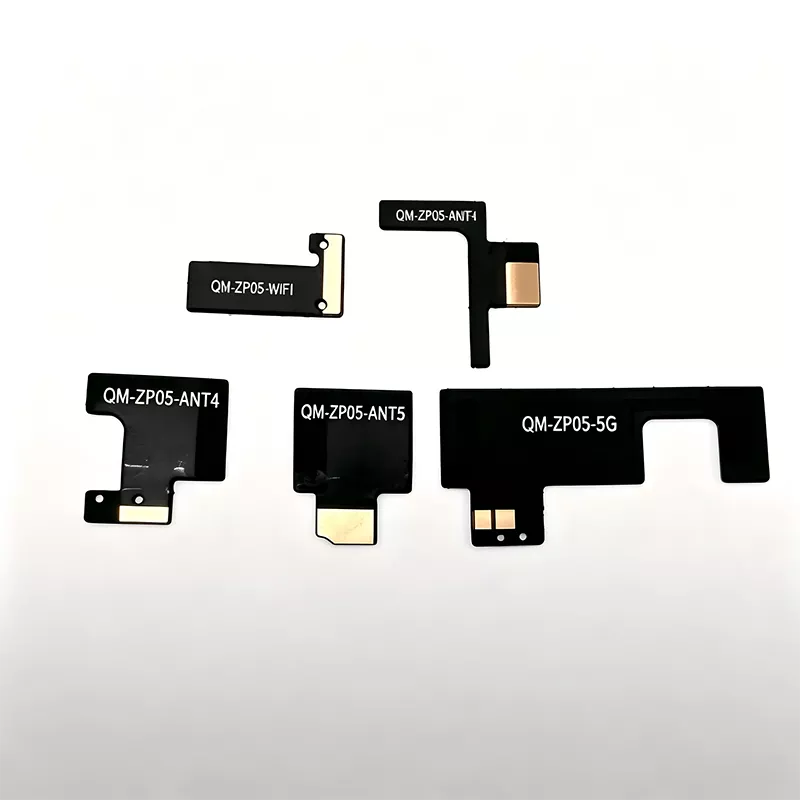

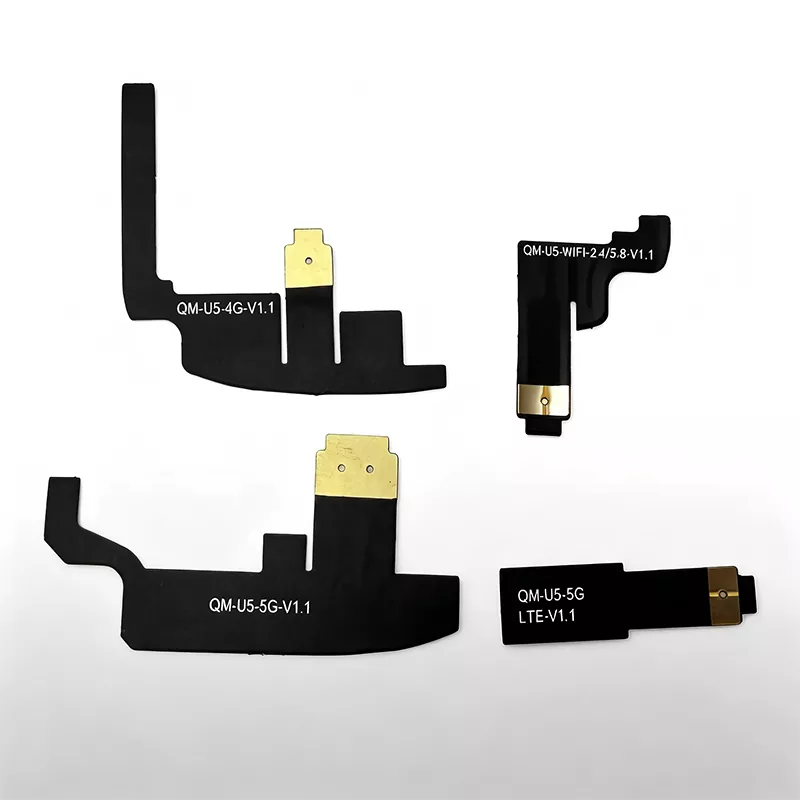

Body Worn Camera 4G/5G Antennánk egy szélessávú PIFA FPC rugalmas beépített Sub6G antenna. Támogatja a B1/B3/B5/B8/B20/B38/B40 LTE sávokat és a mainstream 5G Sub6G N41/N78/N79 sávokat. Az antenna rezgésálló, sópermetnek ellenálló, nagymértékben hajlítható PI filmhordozót használ, ipari minőségű, magas hőmérsékletű kétoldalas ragasztóval és U.FL/IPEX RF betápláló vezetékkel kombinálva, így ideális a testen hordható kamerák belső beépítésére.

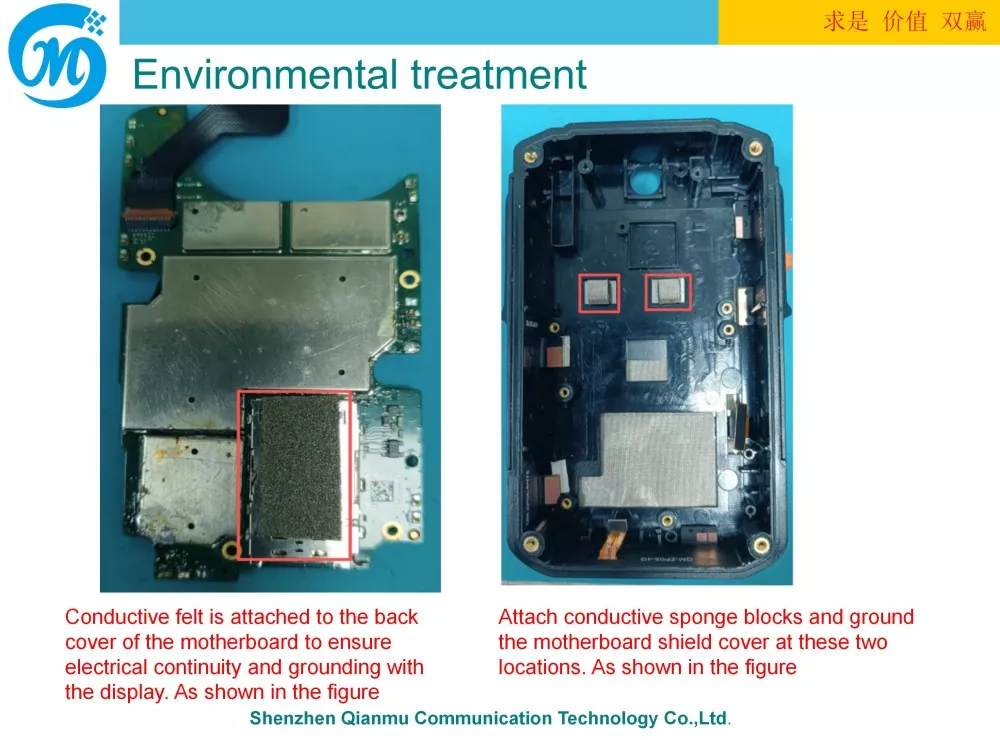

A hagyományos IoT FPC antennákkal ellentétben a tervezési fázis a teljes rendszerű 3D szimulációt tartalmazza, beleértve a fémházat, a lítium akkumulátort, a kameratartót, az alaplap árnyékoló fedelét és az emberi test fantommodellt a szimulációs környezetbe.

Gyárilag 50Ω-os impedanciával van előállítva, és ezzel egyidejűleg alávetettük a leejtés, a hőmérséklet-ciklus, a sópermet és a páratartalom megbízhatósági vizsgálatát. This reduces customer system integration workload and shortens the development cycle for police hardware projects.

Az antenna teljes működési elve

A teljes antenna egy FPC sugárzó vezetőből, egy ipari ragasztós hátlapból, egy U.FL koaxiális adagolóból és egy alaplapi RF illesztő hálózatból áll, amely lehetővé teszi a nagyfrekvenciás elektromágneses hullámok kétirányú átalakítását a 4G/5G cellás jelátvitel és -vétel érdekében.

Az átvitel során a felvevő kommunikációs modulja a videofolyamokat, az SOS-riasztásokat és a helyadatokat nagyfrekvenciás elektromos jelekké alakítja, amelyeket koaxiális kábelen keresztül továbbít az FPC rezonáns szerkezetébe. Ezeket a jeleket ezután 4G/5G elektromágneses hullámokká alakítják külső sugárzás céljából, és bizonyíték információkat küldenek a bázisállomásnak.

A vétel során az antenna felfogja az elektromágneses hullámokat a bázisállomásról, és elektromos jelekké alakítja azokat, amelyeket azután visszaküld a modulba, hogy befejezze az ütemezési parancsot és a távoli paraméterek vételét.

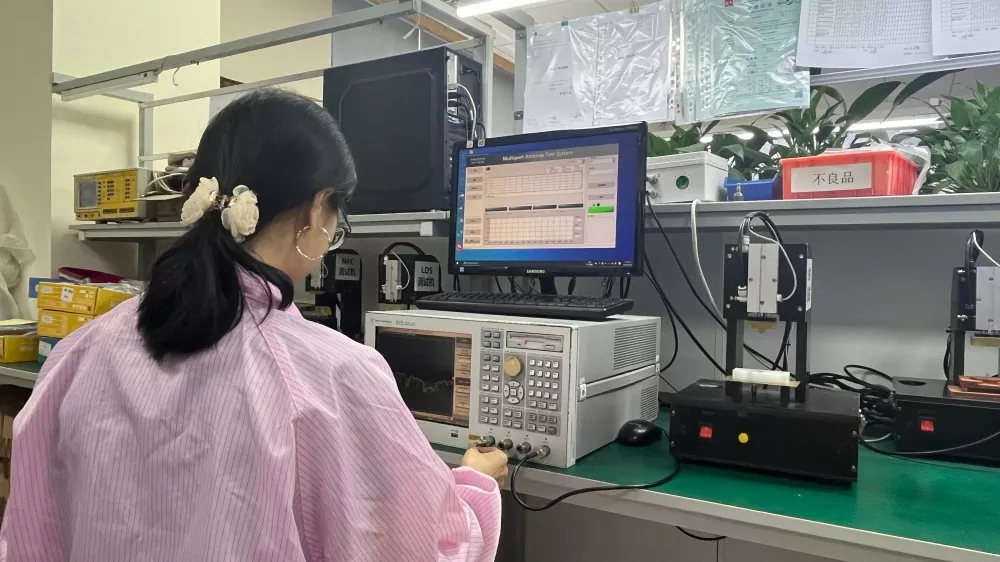

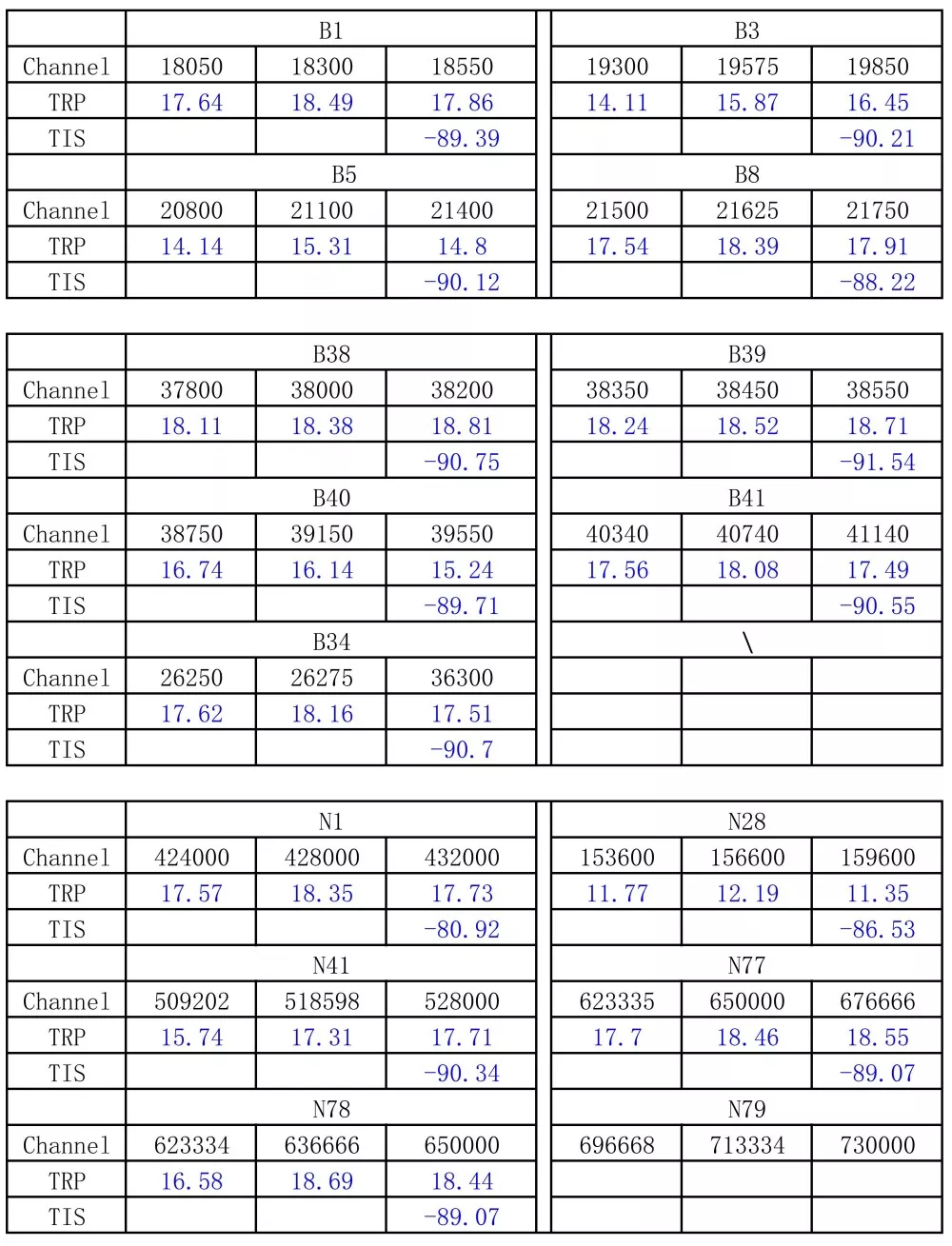

Az emberi hát viselése által okozott rádiófrekvenciás veszteség kompenzálására a teljesítményt egy visszhangmentes kamrában végzett szimuláció javítja emberi test fantommodell segítségével, ami 22,8 dB-lel javítja a TIS vételi érzékenységét a hagyományos FPC antennákhoz képest. Szimulált viselési körülmények között az LTE B8 szabványos antennájának hatékonysága csak 40,46%, míg a Qianmu antennája ≥52% LTE alacsony frekvencián és ≥47% 5G N78 esetén. Minden tétel mintavételen és újbóli tesztelésen esik át VNA-val, a tesztgörbék és a gyártási rekordok archiválva az ügyfelek ellenőrzése céljából.

Kompatibilis eszközök és tartozékok

Kompatibilis a végberendezésekkel

1. Közbiztonsági és Közlekedésrendészeti 4G/5G nagy felbontású rendészeti szerv kamera

2. Testkamera városüzemeltetéshez, útigazgatáshoz és tűzoltóság audiovizuális bizonyítékok gyűjtéséhez

3. Robbanásbiztos, gyújtószikramentes bűnüldözési rögzítő a vegyipar és a bányászat számára

4. Teljesítmény-ellenőrzési egy katona rögzítő terminál

5. Tengerentúli export 4G/5G egyetlen katona rendészeti eszköz

Kompatibilis kommunikációs modul

- 4G LTE Cat.1 / Cat.4 kommunikációs modul 5G Sub-6GHz belföldi/importált kommunikációs modul 4G+5G+WiFi több módú integrált kommunikációs modul

Gyárilag szállított anyagok a gyártáshoz

U. Különböző hosszúságú FL/IPEX koaxiális kábelek, merevítő acéllemezek és magas hőmérsékletű, sóálló ipari ragasztós hátlap. Testreszabható kábelhossz és csatlakozó specifikációk az alaplap kialakításán alapulva, hogy minimalizálják a másodlagos feldolgozást az ügyfelek számára.

Műszaki előírások

Antennabeszerzési és -kiválasztási útmutató

1. Koncentráljon a testen hordott komplett eszközök valós mérési adataira, ne csak a szabad hely paramétereire hagyatkozzon. A tipikus gyártói adatlapok csupasz táblákon végzett méréseket tartalmaznak; a teljesítmény jelentősen romlik, ha a készülékházba szerelik és elhasználják. Vásárláskor mindig kérjen teljes rendszerű VNA/OTA tesztjelentéseket, és ne hagyatkozzon kizárólag az elméleti specifikációkra.

2. Előnyben részesítse egy olyan forrásgyár kiválasztását, amely tapasztalattal rendelkezik az egykatonás bűnüldöző berendezések tömeggyártásában. Az egykatonás eszközökkel szemben támasztott kihívások a fémházak és akkumulátorok okozta interferencia, az emberi test elhasználódása és a zord környezet által okozott interferencia kezelésében rejlenek. A korábbi projekttapasztalattal rendelkező gyárak korai szerkezeti és NYÁK-ajánlásokat tudnak adni, csökkentve a formák módosításának és utómunkálatainak szükségességét.

3. Tegyen különbséget a hazai és nemzetközi frekvenciasávok között, és határozza meg egyértelműen a megbízhatósági vizsgálati szabványokat. Belföldi projektek esetén erősítse meg az LTE B1/B3/B5/B8/B20 és 5G N41/N78/N79; exportprojektek esetén erősítse meg a megfelelő tengerentúli frekvenciasávokat. Csepp-, sópermet- és magas/alacsony hőmérsékletű mintavételi tesztek elvégzése szükséges. A fogyasztói minőségű antennák nem felelnek meg a rendőri helyszíni műveletek követelményeinek.

4. Értékelje az RF műszaki szolgáltatásokat, és kerülje a puszta ár-összehasonlítást. A projektek fejlesztése gyakran találkozik interferenciával, frekvenciaeltérésekkel és a kopási teljesítmény romlásával. A közvetítők nem rendelkeznek rádiófrekvenciás technikai képességekkel; előnyben részesítik azokat a gyártókat, akik elrendezési javaslatokat tudnak adni, és segítséget nyújtanak a teljes rendszerhibák hibaelhárításában.

Miért válassza a Shenzhen Qianmu Communications szolgáltatást?

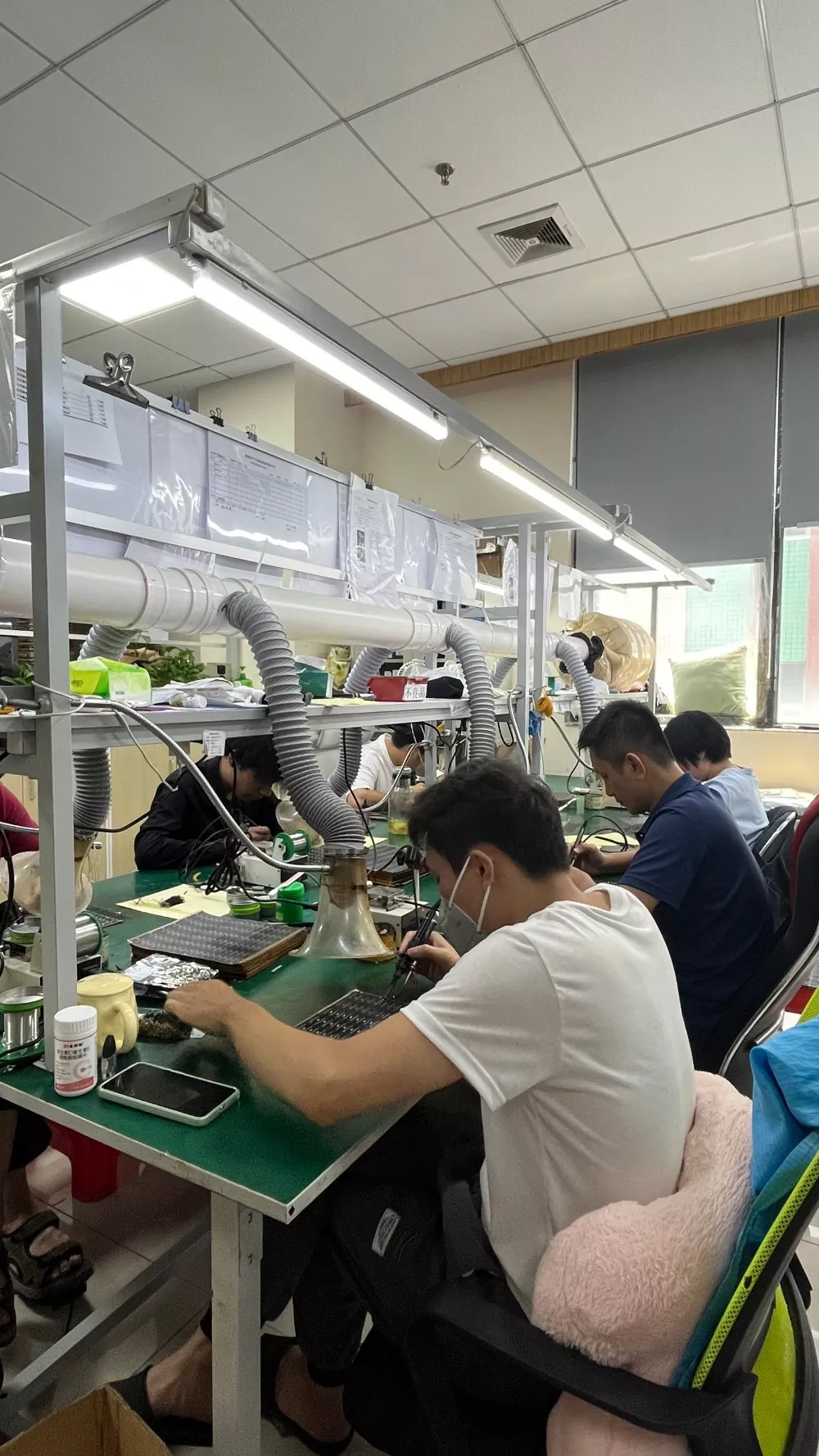

1. Közvetlen ellátás a forrásgyárból, közvetítői jelölések nélkül. A házon belüli gyártósor kezeli az FPC vágást, megerősítést, ragasztóanyagot és teljes elektromos ellenőrzést. Versenyképes árképzés tömeges megrendeléseknél, hosszú távú keretellátás támogatott, alkalmas rendőrségi beszerzési pályázati projektekhez.

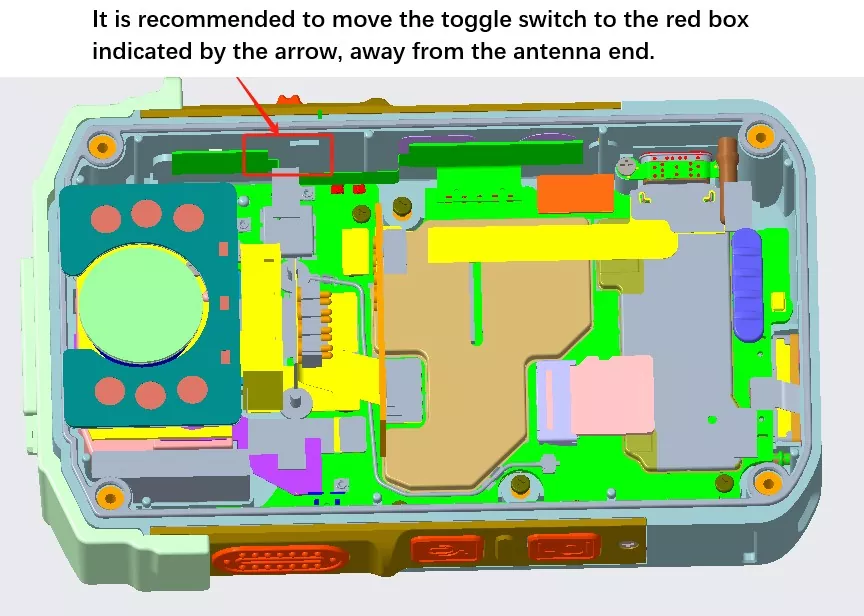

2. Az egyéni katonafelszerelésekre szakosodva mélyen részt vettünk a korai szakaszban végzett K+F-ben, és széleskörű tapasztalattal rendelkezünk a különféle testen viselhető kamerák és egykatonás terminálok tömeggyártásában és telepítésében. Új projekteknél 3D terveket tudunk fogadni, antennaelrendezési és hézagkorlátozási megoldásokat kínálunk, elkerülhetjük a tervezési hibákat és csökkenthetjük a formamódosítás költségeit.

3. A rugalmas OEM/ODM testreszabás támogatja a szabálytalan FPC-vágást, az adagoló hosszát, a csatlakozó specifikációit és a frekvenciasáv finomhangolását; szabványos mintaszállítás 35 munkanapon belül.

4. Teljes külkereskedelmi támogatási képességek [Képhelyőrző: Tanúsító dokumentumok gyűjteménye (CE, FCC, RoHS, ISO)] A cég önálló import- és exportjogokkal, valamint teljes képesítéssel rendelkezik. Angol nyelvű műszaki specifikációkat és tesztjelentéseket tudunk biztosítani, támogatjuk a FOB Shenzhen kereskedelmi feltételeket, és kapcsolatba lépünk a tengerentúli biztonsági megoldások szolgáltatóival és vásárlóival.

5. Teljes körű műszaki értékesítés utáni támogatás: Ha a 4G/5G jel anomáliái a teljes eszközben jelentkeznek, az RF mérnökök segítenek a kiváltó ok azonosításában (antenna, szerkezet vagy modul), anélkül, hogy elhamarkodottan az antennaproblémáknak tulajdonítanák a problémát. Folyamatos műszaki együttműködés biztosított a mintatesztelés, a kísérleti gyártás és a tömeggyártás szakaszaiban.

GYIK

1. kérdés: Megosztható a Body Worn Camera 4G/5G antennája a Wi-Fi modullal?

A: This antenna is designed for 4G LTE/5G Sub6G cellular bands. Ha Wi-Fi funkcióra van szükség, ajánlott külön Wi-Fi antenna konfigurálása, mivel ugyanazon antenna megosztása interferenciát okozhat, és ronthatja a mobilkommunikációs teljesítményt.

2. kérdés: A testen viselt kamerának szabálytalan belső ürege van; az antenna támogatja az egyedi vágást, hogy illeszkedjen az ilyen formákhoz?

V: Támogatja az egyedi vágást. Az ügyfél 3D-s rajzokat készít a burkolatról, mi pedig felmérjük a rendelkezésre álló helyet, hogy javaslatot tegyünk a formatervezésre, a teljes prototípus elkészítésére, és valós tesztelést végezzünk a teljes eszközillesztésen.

3. kérdés: Van más módszer az FPC antenna rögzítésére a ragasztós hátlapon kívül?

V: A testre hordható, kompakt házas kamerák tömeggyártásánál az ipari ragasztás a fő módszer. A ZIF csatlakozók jelentős helyet foglalnak el, és ritkán használják őket; Szigorúan tilos az antennavezető területére csavarozni, mert az károsíthatja az antennát és ütközéskor meghibásodhat.

4. kérdés: A rossz 4G/5G jel a testen hordott kamerán mindig az antenna minőségi problémái miatt van?

V: Nem feltétlenül. A legtöbb jelprobléma az elégtelen távolságból, az antennák fémes interferenciaforrásokhoz való közelségéből, a laza csatlakozókból vagy az emberi test szimulációjának hiányából fakad. A mérnökök reprodukálhatják a működési feltételeket, hogy pontosan azonosítsák a probléma kiváltó okát.

5. kérdés: A gyári ellenőrzés támogatott? Átadhatók-e a minősítési dokumentumok harmadik félnek?

V: A helyszíni gyári auditokat előzetes egyeztetés alapján támogatjuk. Elérhetők az ISO, RoHS, CE, FCC és a kötegelt tesztelési jelentések elektronikus változatai; rendőrségi beszerzési licitáláshoz bélyegzett papíralapú másolatok biztosíthatók.

Vállalati entitás adatai

A Shenzhen Qianmu Communication Technology Co., Ltd. több mint egy évtizede a beépített rádiófrekvenciás antennák kutatásának, fejlesztésének és gyártásának elkötelezettje, testen viselhető kamerák, hordható eszközök és IoT FPC ipari alkalmazások antennáira specializálódott. A kutatás-fejlesztést, a gyártást és a nemzetközi kereskedelmi értékesítést integrálva a vállalat egyablakos rádiófrekvenciás antennamegoldásokat kínál – beleértve a mintákat, az egyedi fejlesztést és a nagyszabású szállítást – a biztonsági berendezések integrálóinak, a rendvédelmi berendezések márkáinak és a tengerentúli ODM/OEM ügyfeleknek.

A cég címe: 425. szoba, 443, 4. emelet, A épület, Huafeng Zhigu Hangcheng High-Tech Industrial Park, No. 3 Aviation Road, Sanwei Community, Hangcheng Subdistrict, Bao'an District, Shenzhen City, Guangdong tartomány Telefon: 0755-21633653 E-mail: qianmu188@126.com Támogatási szolgáltatások: Ingyenes mintatesztelés, 3D szerkezeti antenna értékelés új projektekhez, rádiófrekvenciás műszaki támogatás, teljes export/rendészeti tanúsítási dokumentáció
