Body Cam GPS antenna

Mi az a Body Cam GPS antenna

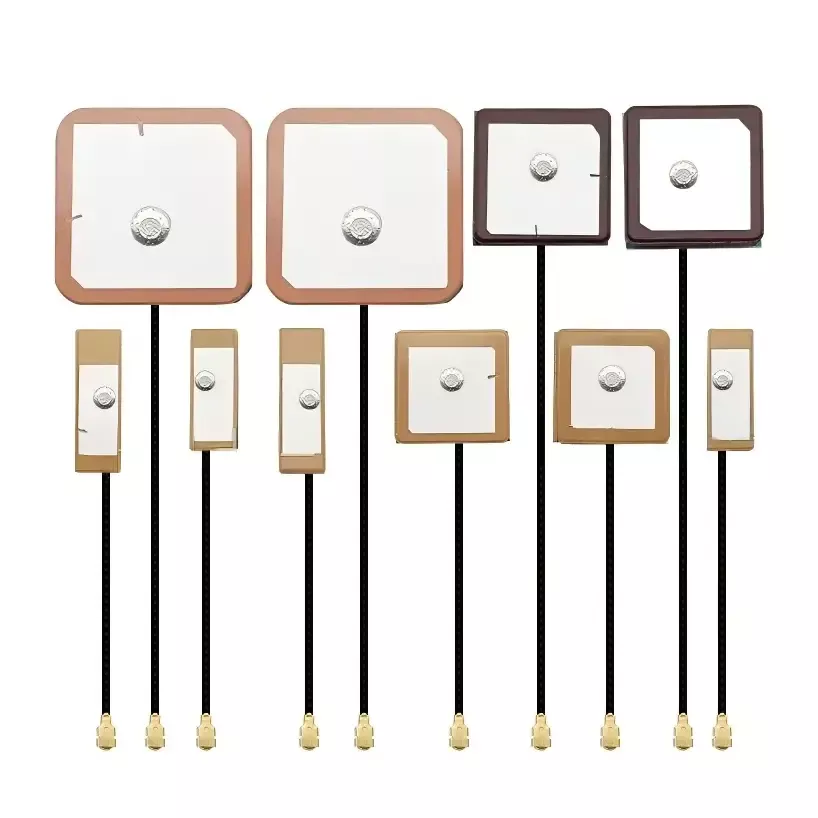

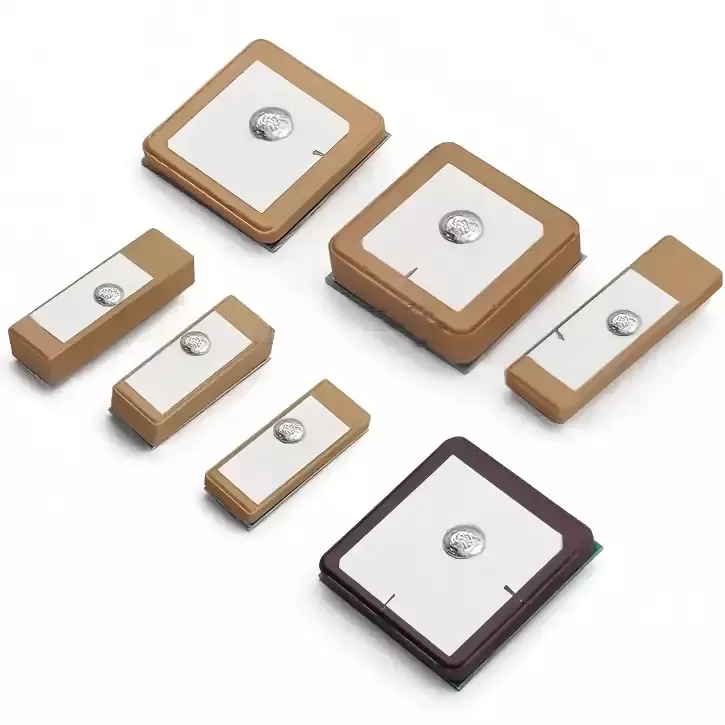

A Body Cam GPS Antenna egy ipari minőségű GNSS kerámia patch antenna, amelyet kifejezetten az egykatonás bűnüldözési bizonyítékgyűjtő terminálokhoz terveztek. Kompatibilis több műholdas rendszerrel, beleértve a GPS-t, a BeiDou-t, a GLONASS-t és a Galileót, és jobb oldali körpolarizációs (RHCP) szerkezettel rendelkezik, hogy alkalmazkodjon a globális műholdas navigációs jelek polarizációs jellemzőihez.

Robusztus kerámia antennakialakításával kiváló irányíthatóságot és erős környezeti alkalmazkodóképességet kínál. Még olyan kihívást jelentő körülmények között is, mint a testen viselt akadályok, a berendezésektől való fémárnyékolás, a városi épületek dugulása vagy a nagy sebességű mobil műveletek, stabil helymeghatározási adatokat szolgáltat. Ez biztosítja a pontos és nyomon követhető földrajzi helymeghatározási vízjeleket az audiovizuális bűnüldözési felvételekhez, lehetővé téve egy teljes és megfelelő bizonyítási lánc létrehozását.

Működési elv

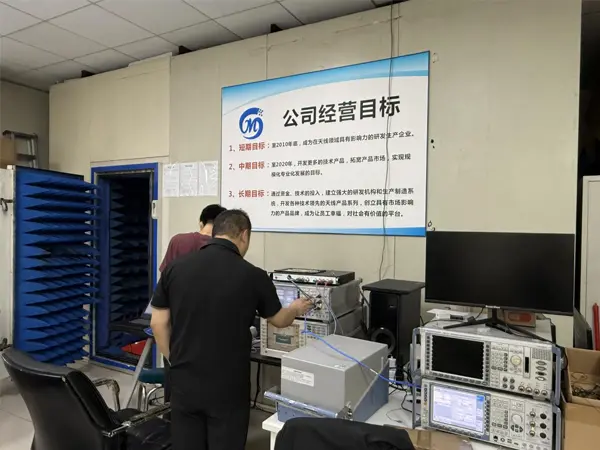

A Body Cam GPS antenna a professzionális műholdas navigációs rádiófrekvenciás vételi elvek alapján működik. A teljes munkafolyamatot laboratóriumi visszhangmentes kamra teszteléssel és valós kültéri teszteléssel is ellenőrizték, biztosítva a tiszta működési logikát és a stabil teljesítményt. Elsősorban három fő összetevőből áll:

1. Műholdas jelek gyűjtése: A termék magja nagy dielektromosságú kerámia dielektromos chippel rendelkezik, amely hatékonyan rögzíti az L1 sávú műholdas navigációs jeleket a levegőben. A dedikált jobb oldali körkörös polarizációs kialakításnak köszönhetően hatékonyan csökkenti az eszköz forgása vagy az emberi test akadályozása által okozott jelgyengülést, és megoldja az olyan gyakori problémákat, mint a rossz jelvétel és a sikertelen műholdfelvétel olyan városi területeken, ahol sűrű épületek vannak, vagy hegyvidéki és távoli régiókban, ahol a többutas visszaverődés jellemző.

2. Jelszűrés és interferencia elleni védelem: Az antenna beépített precíziós impedanciaillesztő áramkörrel rendelkezik, amely automatikusan kiszűri a 4G/5G modul, a Wi-Fi modul és az akkumulátoros tápegység által keltett zajinterferenciát a testkamerán belül. Elszigeteli a tiszta GNSS műholdjeleket, hatékonyan kiküszöbölve a helymeghatározási anomáliákat, az ugrási pontokat és a belső RF áthallás okozta pályamegszakításokat.

3. Adatelemzés és kimenet: A szűrt és optimalizált stabil műholdjel a készülék alaplapi helymeghatározó chipjére kerül, amely valós időben elemzi a pontos szélességi és hosszúsági, sebesség-, idő- és magasságadatokat. Ezeket az információkat egyidejűleg szinkronizáljuk földrajzi helymeghatározási vízjelként a rögzített video- és hangfájlokhoz a bűnüldözési műveletek során, lehetővé téve a végrehajtási pályák teljes nyomon követését, nyomon követhetőségét és visszajátszását.

Telepítési és használati útmutató

1. Telepítési hely kiválasztása

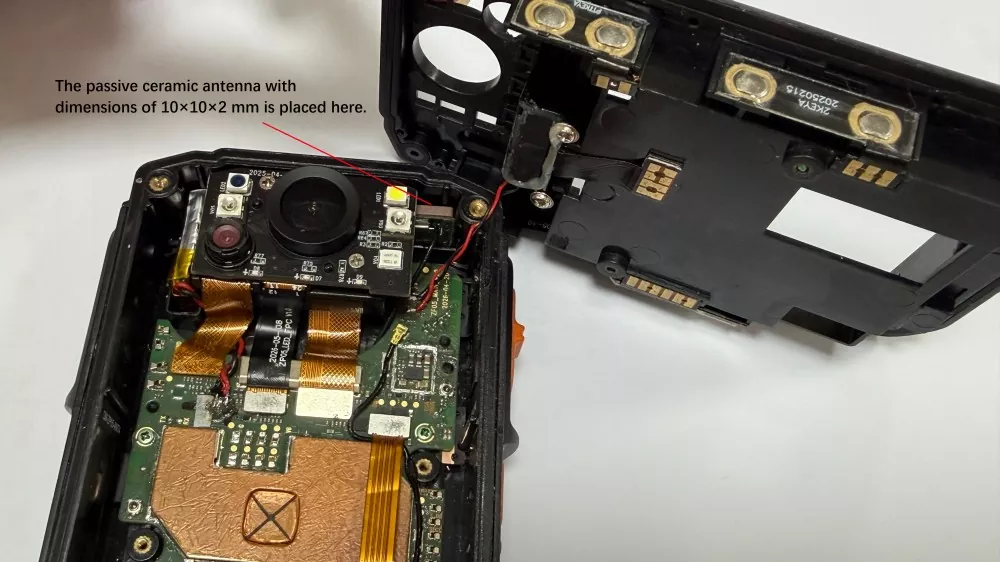

A kerámia antenna sugárzási magjának területét nem szabad közvetlenül fednie vagy elzárnia fémházakkal, akkumulátorcellákkal vagy fémkonzolokkal. Javasoljuk, hogy a készüléket a testkamera belseje feletti, nem fémes területre telepítse, legalább 15 mm-es biztonságos távolságot tartva a 4G/5G és Wi-Fi antennáktól, hogy elkerülje a közös csatornás interferenciát, és biztosítsa a műholdas jelek akadálytalan vételét.

2. Hegesztési és rögzítési előírások

Tűs típusú kerámia antennák esetén győződjön meg arról, hogy a forrasztási csatlakozások tele vannak, és nincs hidegforrasztás, kihagyott forrasztás vagy leválás. Az SMT felületre szerelt termékek esetében szigorúan kövesse a gyári szerelési eljárás szabványait, hogy a NYÁK felületén egyenletes és biztonságos beállítást érjen el. Az összeszerelés során kerülje a túlzott erő kifejtését a kerámia chipre, hogy elkerülje a belső mikrorepedéseket és a későbbi lehetséges rejtett jelhibákat.

3. Zavar elleni védelem működése

Az antenna felszerelése után szigetelőszalaggal válassza le az antennát a tápmodultól és az alaplap nagy teljesítményű területétől az elektromos interferencia csökkentése érdekében. Az antennakábeleket úgy vezesse el, hogy ne fussanak párhuzamosan nagy távolságra az elektromos vezetékekkel, ezzel megelőzve a jelingadozást és az instabil elhelyezést a forrásnál.

4. Teljes gépi hibakeresési és ellenőrzési szabványok

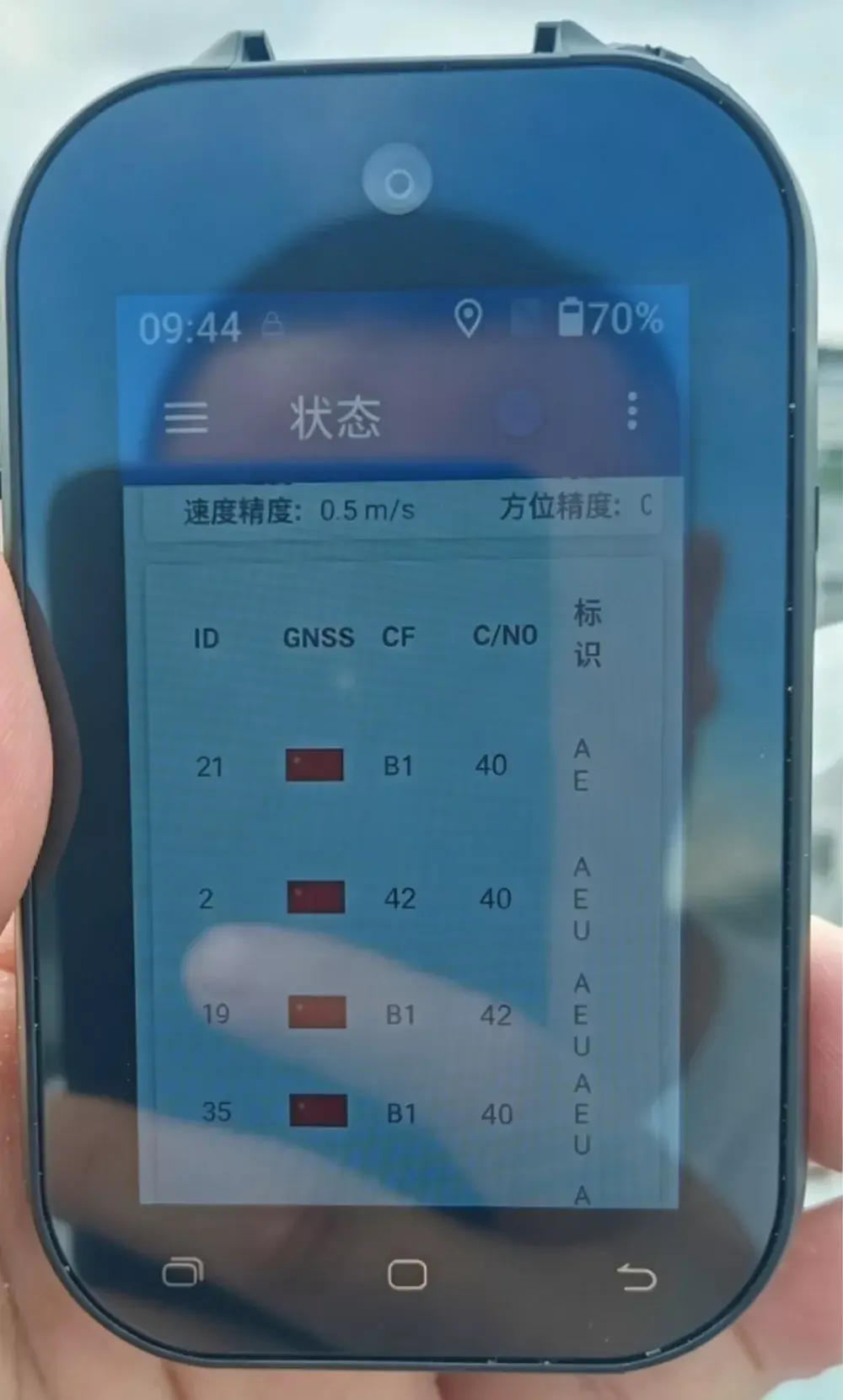

Miután az eszköz összeszerelése befejeződött, el kell végezni a kültéri, valós csillagszerzési tesztet; a beltéri egylapos tesztelés önmagában nem elegendő. Az ellenőrizendő fő paraméterek közé tartozik a hideg- és melegindítás során megszerzett műholdak száma, a helymeghatározás pontossága és a pálya folytonossága, biztosítva, hogy az antenna teljesítménye megfeleljen a specifikációknak a végső összeszerelés után, és megelőzve a kötegelt minőséggel kapcsolatos problémákat.

Hogyan válasszunk minősített GPS antennát

Sok beszerző és berendezésfejlesztő személyzet nem rendelkezik rádiófrekvenciás szakértelemmel, ezért gyakran alacsony áron vásárolnak polgári minőségű antennákat. Ez nem megfelelő termékteljesítményt, sikertelen projektátvételt és nagymértékű értékesítés utáni hibákat eredményez. Éves ipari tapasztalatunk alapján összefoglaltunk négy alapvető kritériumot az ipari végrehajtó berendezések antennáinak kiválasztásához:

1. Az ipari minőségű speciális anyagok előnyben részesítése: határozottan fel kell hagyni a közönséges polgári kerámia alapanyagok használatát, és olyan ipari minőségű kerámia szubsztrátumokat kell kiválasztani, amelyek széles hőmérséklet-tűrőképességgel és interferencia-ellenes tulajdonságokkal rendelkeznek, amelyek alkalmasak összetett működési feltételekre, biztosítva a hosszú távú stabil teljesítményt extrém kültéri környezetben.

2. Fókuszáljon a tényleges vizsgálati adatokra, utasítsa el az elméleti paramétereket: A legtöbb gyártó a piacon csak elméleti specifikációkat ad meg valós tesztelési támogatás nélkül. A jó hírű eredeti gyártók sötétkamra tesztjelentéseket, szabadtéri terepi tesztvideókat és magas alacsony hőmérsékleten végzett öregedési tesztadatokat kínálhatnak – valódi és ellenőrizhető paramétereket.

3. Válasszon speciálisan optimalizált termékeket a rendvédelmi berendezésekhez: A szabványos navigációs antennákat nem optimalizálták több antenna együttélésére, fém árnyékolására vagy emberi test akadályozására a bűnüldöző eszközökben, így alkalmatlanok az egykatonás eszközök működési feltételeire. A belső rádiófrekvenciás interferencia alapvető problémájának megoldásához elengedhetetlen, hogy egyedi tervezésű antennákat válasszunk, amelyeket kifejezetten a rendvédelmi terminálokhoz szabtak.

4. A közvetlen együttműködés előnyben részesítése a forrásgyárakkal: Olyan kínai gyártókat válasszon, akik integrált képességekkel rendelkeznek a K+F, a mintamódosítás, a tömeggyártás és az értékesítés utáni szolgáltatások területén. Ez gyors testreszabást, stabil ellátást, azonnali értékesítés utáni támogatást tesz lehetővé, és elkerüli az olyan problémákat, mint a közvetítők általi árfelárak és a technikai koordináció kommunikációs hiányosságai.

GYIK

1. kérdés: Kompatibilis ez a kerámia antenna minden testen hordható fényképezőgép márkával?

Kompatibilis a kereskedelemben kapható 4G/5G testen hordható rendészeti kamerák, robbanásbiztos bizonyítékgyűjtő terminálok és kültéri vizsgálati testkamerák túlnyomó többségével, miközben támogatja az egyedi, nem szabványos konfigurációkat is, amelyek pontosan az eszköz szerkezetéhez, interfészeihez és méretéhez vannak szabva.

2. kérdés: A kerámia antenna milyen konkrétan jobb teljesítményt nyújt az FPC antennánál?

Az alapvető fejlesztések közé tartozik a gyorsabb műholdfelvétel, a csökkentett helymeghatározási hiba, a megszakítás nélküli követés, valamint a jelentősen megnövelt interferencia-, rezgés- és hőmérséklet-ellenállási teljesítmény – az extrém hidegtől a nagy melegig. Ezek a frissítések teljes mértékben megoldják a helymeghatározási hibákat bonyolult kültéri körülmények között, és jelentősen csökkentik a berendezések értékesítés utáni szolgáltatásainak arányát.

3. kérdés: Támogatja a testreszabást, a mintavételt és a kis próbarendeléseket?

Támogatás! Közvetlen gyártóként prototípus-készítést, kis tételes próbarendeléseket és nagyméretű tömeggyártási szolgáltatásokat kínálunk, teljes mértékben személyre szabható az ügyfél rajzai és teljesítménykövetelményei szerint.

Q4: Használható-e a termék tengerentúli exportra? Minden szükséges tanúsítvány elkészült?

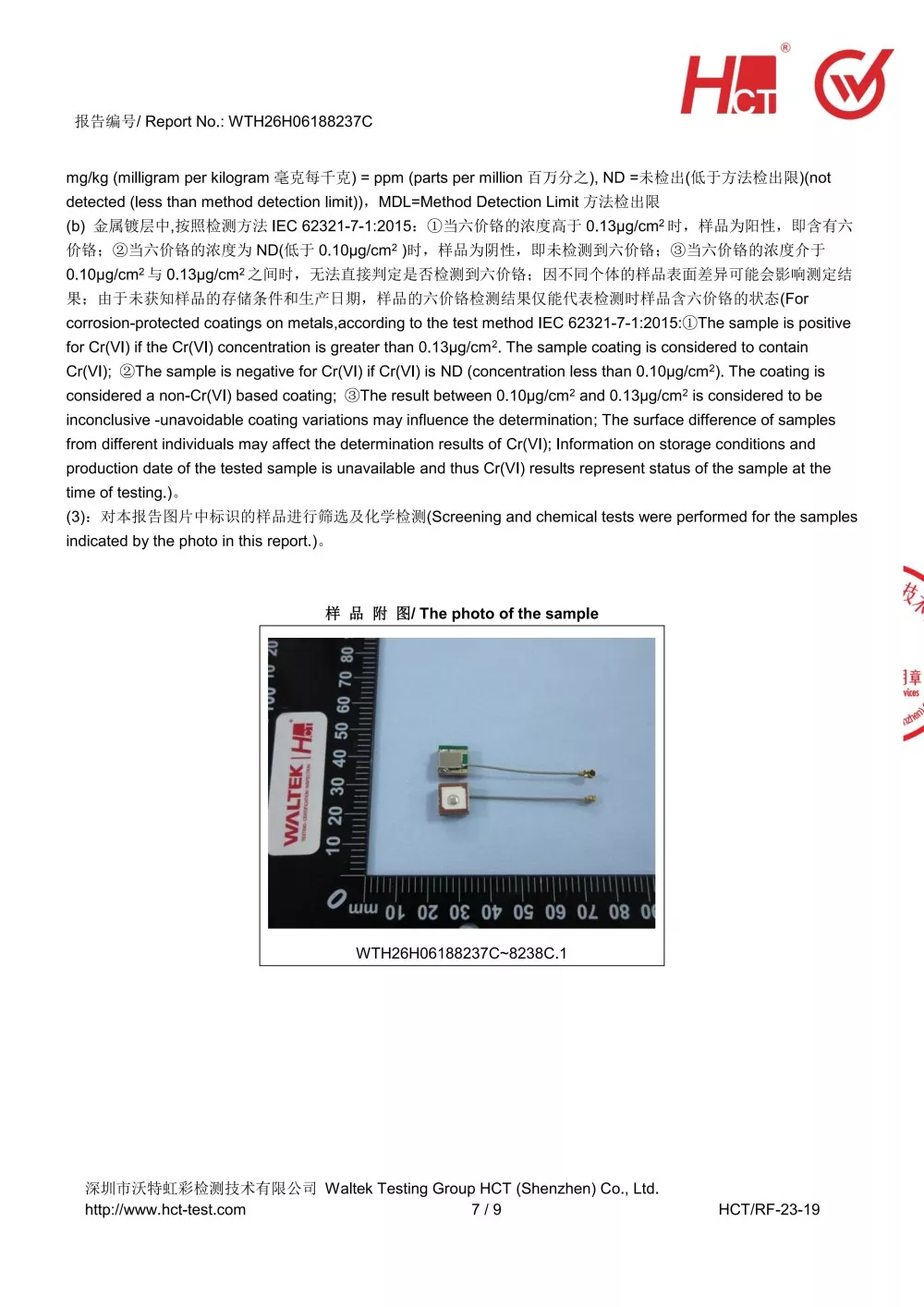

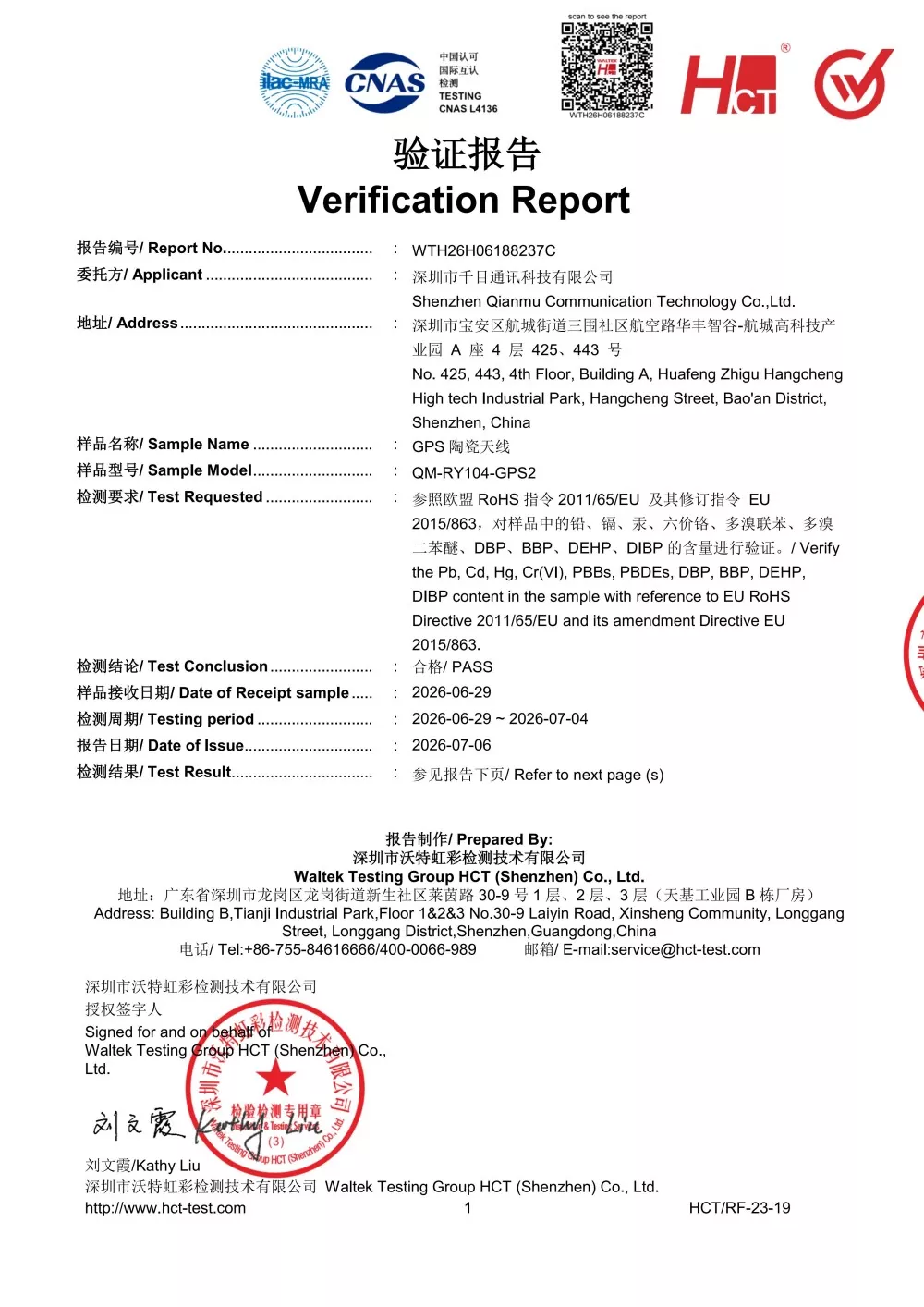

Minden termék teljes exporttanúsítvánnyal érkezik, beleértve a CE-t, az FCC-t és a RoHS-t, amelyek megfelelnek a globális szabványoknak, és gondtalan exportot tesznek lehetővé Európába, Amerikába, Délkelet-Ázsiába, a Közel-Keletre és minden más régióba.

5. kérdés: Stabil a termék teljesítménye extrém magas és alacsony hőmérsékleti körülmények között?

A termék ipari minőségű, széles hőmérsékletű kialakítású, szigorú, magas-alacsony hőmérsékletű ciklusos öregedési teszteken átesett, minimális teljesítményromlás mellett -40°C és +75°C közötti környezetben, így teljes mértékben alkalmas kültéri, bányászati, extrém hideg és magas hőmérsékleti körülményekre éjjel-nappal.
