Hogyan javíthatja a digitális képkeret WiFi antennája a vezeték nélküli teljesítményt és a távoli képátvitelt?

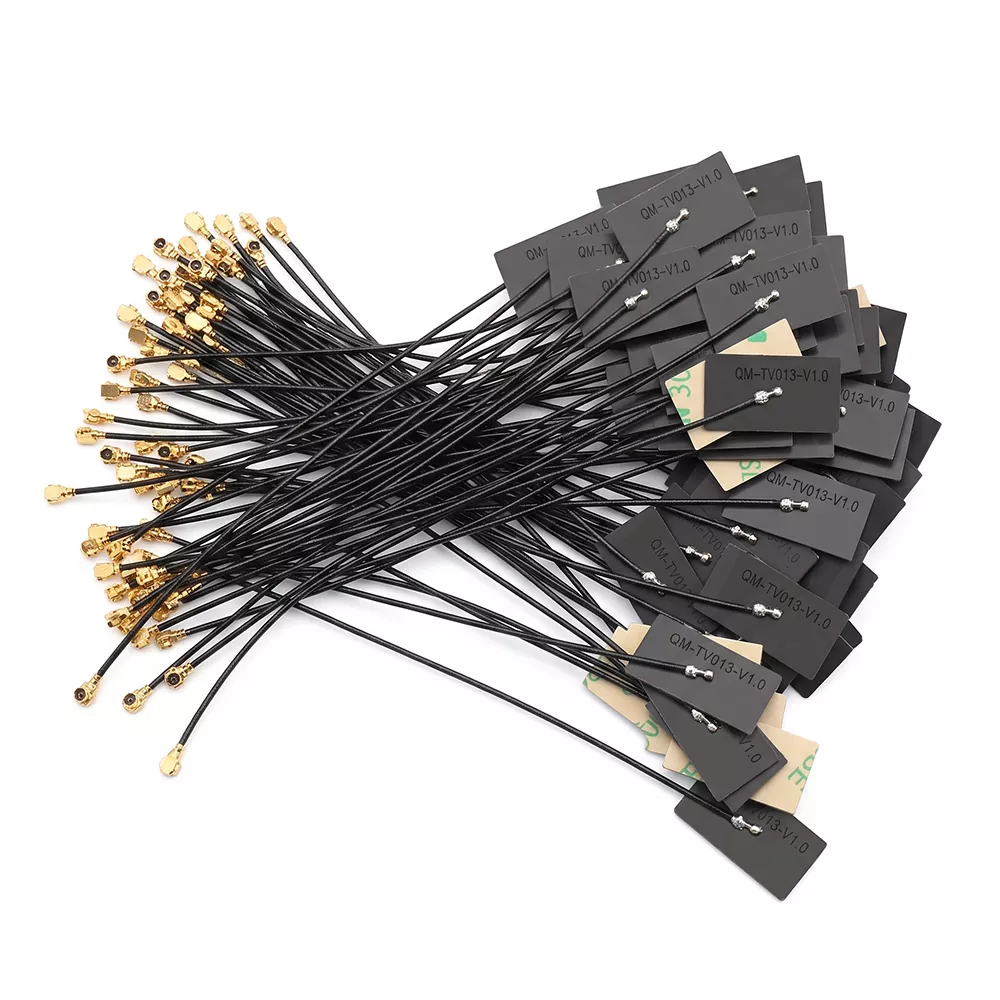

Amikor az intelligens képkereteknek megbízható felhőszinkronizálásra, gyors képfrissítésekre és stabil vezeték nélküli kapcsolatra van szükségük, a megfelelőDigitális képkeret WiFi antennafontos hardverösszetevővé válik.Qianmudedikált antennamegoldásokat fejleszt kompakt digitális képkeretekhez, segítve a gyártókat a jelgyengülés, a belső interferencia és a korlátozott telepítési hely kezelésében az alkalmazás-specifikus RF tervezés révén.

A digitális képkeret a WiFi-től függ az olyan funkciók tekintetében, mint a felhőszinkronizálás, a távoli fényképátvitel, az ütemezett tartalomfrissítések és az alkalmazásalapú eszközkezelés. Az antenna azonban egy kompakt házban működik, amely képernyőket, akkumulátorokat, áramköri lapokat és egyéb olyan alkatrészeket tartalmaz, amelyek befolyásolhatják az RF teljesítményt. Egy dedikált antenna tervezhető a keret fizikai szerkezete, működési sávjai, csatlakozója, kábelvezetése és beépítési helyzete köré. A Qianmu megoldása támogatja a 2,4 GHz-es és 5 GHz-es alkalmazásokat, szabványos specifikációkkal, beleértve az 50Ω impedanciát, az SWR-t ≤1,8, a 2–4 ​​dBi erősítést, valamint az FPC, PCB SMT vagy külső ragasztórúd konfigurációkat. Testreszabott méretek, csatlakozók, kábelhosszak és rádiófrekvenciás paraméterek is rendelkezésre állnak a különböző készülékkialakításokhoz.

Tartalomjegyzék

1. Miért kell egy digitális képkerethez dedikált WiFi antenna?
2. Hogyan működik az antenna az intelligens képkeretben?
3. Milyen jellemzőket kell értékelniük a vásárlóknak?
4. Hol használhatók ezek az antennák?
5. Hogyan kell felszerelni a WiFi antennát?
6. Hogyan válasszák ki a gyártók a megfelelő antennát?
7. Miért fontolja meg a Qianmu-t testreszabott antennagyártáshoz?
8. Gyakran Ismételt Kérdések

Miért kell egy digitális képkerethez dedikált WiFi antenna?

Az intelligens digitális képkeret több, mint egy kijelző. Számos modern modell csatlakozik útválasztókhoz, mobilalkalmazásokhoz, felhőplatformokhoz vagy tartalomkezelő rendszerekhez, így a felhasználók távolról tölthetnek fel képeket és kezelhetik a megjelenített tartalmat. Ez a vezeték nélküli kommunikációt az általános termékélmény fontos részévé teszi.

A nehézséget az okozza, hogy a képkeretnek általában korlátozott a belső tere. A kijelző, az akkumulátor, az alaplap, a hangszóró, a fém alkatrészek és más elektronikai elemek befolyásolhatják az antenna teljesítményét. Egy univerzális antenna működhet laboratóriumi körülmények között, de másképp viselkedik, miután beépítették a kész házba.

Ezért egy dedikált antennát a tényleges alkalmazási környezethez terveztek. A Qianmu termékinformációi azt mutatják, hogy megoldását kompakt, 7-15,6 hüvelykes képkeretekre, valamint a képernyők, akkumulátorok és alaplapok által okozott esetleges interferenciákra optimalizálták.

• Támogatja a stabil felhőkapcsolatot és a távoli képátvitelt.
• Kompakt belső telepítési terekhez tervezték.
• Elérhető 2,4 GHz-es és 5 GHz-es vezeték nélküli alkalmazásokhoz.
• Különböző csatlakozókkal és kábelhosszúságokkal konfigurálható.
• Támogatja az FPC, a PCB SMT és a külső ragasztórúd antennaszerkezeteket.

Hogyan működik az antenna az intelligens képkeretben?

Az antenna kétirányú átalakítást végez az elektromos jelek és az elektromágneses hullámok között. Az átvitel során a képkeret WiFi modulja elektromos RF jelet küld az antennának. Az antenna a jelet a környező téren keresztül egy vezeték nélküli útválasztó vagy hozzáférési pont felé sugározza.

A vétel során az útválasztó vezeték nélküli jeleit az antenna rögzíti, és elektromos jelekké alakítja vissza, hogy a WiFi modul feldolgozza. Ez a kétirányú kommunikáció olyan funkciókat tesz lehetővé, mint:

1. Távoli képfeltöltés.
2. Felhő alapú fotószinkronizálás.
3. Mobilalkalmazások tartalomfrissítései.
4. Ütemezett kijelzőkezelés.
5. Hálózat alapú eszközvezérlés.

A termékmérnökök számára az antenna teljesítménye nem értékelhető a háztól függetlenül. A telepítés helye, a talajtávolság, a kábelek elvezetése, a környező anyagok és a közeli elektronikus alkatrészek egyaránt befolyásolhatják a gyakorlati RF teljesítményt.

Milyen jellemzőket kell értékelniük a vásárlóknak?

Ha kizárólag megjelenés vagy csatlakozótípus alapján választunk antennát, az problémákat okozhat a prototípus tesztelése vagy a tömeggyártás során. A rádiófrekvenciás mérnököknek és a beszerzési csapatoknak át kell tekinteniük a frekvenciatartományt, az impedanciát, az SWR-t, az erősítést, az antennaszerkezetet, a kábelspecifikációt, a csatlakozót és a környezetvédelmi követelményeket a modell megerősítése előtt.

Ezeket a paramétereket mindig a végső házzal és a vezeték nélküli modullal együtt kell figyelembe venni. A nagyobb névleges erősítés nem jelent automatikusan jobb teljesítményt minden termékben, mivel az antenna hatékonysága és illesztése nagymértékben függ a környező szerkezettől.

Hol használhatók ezek az antennák?

Egy dedikált antenna képes támogatni az intelligens képkeret-termékek különböző kategóriáit. Az általános követelmény a megbízható vezeték nélküli kommunikáció egy kompakt elektronikus házban.

• Otthoni intelligens képkeretek:Alkalmas 7 hüvelykes, 8 hüvelykes, 10,1 hüvelykes, 12 hüvelykes és 15,6 hüvelykes termékekhez.
• Érintőképernyős felhőkeretek:Támogatja azokat a termékeket, amelyek mobilalkalmazásokon és felhőplatformokon keresztül fogadják a fényképeket.
• Kereskedelmi kijelzőkeretek:Alkalmazható szállodai kijelzőkre, vendégházak információs képernyőire, lobby reklámkereteire és vállalati bemutatótermékekre.
• Hordozható ajándék termékek:Hasznos a fogyasztói és a határokon átnyúló e-kereskedelmi piacokhoz tervezett akkumulátoros vezeték nélküli képkeretekhez.
• Beágyazott elektronika:Integrálható alaplapi megoldásokkal, amelyek olyan platformokon alapulnak, mint a Rockchip, Allwinner és ESP32.

A nem szabványos termékek esetében az antennafejlesztés alapja lehet a szerkezeti rajzok, a beépítési hely, az interfész követelmények és a kész eszköz által használt vezeték nélküli modul.

Hogyan kell felszerelni a WiFi antennát?

A helyes telepítés elengedhetetlen, mert még a műszakilag megfelelő antenna teljesítménye is csökkenhet, ha helytelenül van elhelyezve a burkolaton belül.

1. lépés: Készítse elő a telepítési területet

Kapcsolja ki a képkeretet, és távolítsa el a hátsó fedelet. Tisztítsa meg a tervezett telepítési területet, és győződjön meg arról, hogy elegendő hely van az antenna testének és a koaxiális kábelnek. Kerülje el azokat a helyeket, ahol fémszerkezetek akadályozhatják az RF útvonalat.

2. lépés: Helyezze el az antennát

FPC antenna esetén helyezze az öntapadó antennát egy megfelelő belső felületre. Kerülje a közvetlen interferenciát a kijelző, az akkumulátor, az alaplap alkatrészei és más lehetséges rádiófrekvenciás akadályok által. A külső ragasztórúd-antennákat biztonságosan kell elhelyezni a kijelölt rögzítési pontjukon.

3. lépés: Csatlakozás és tesztelés

Csatlakoztassa az antennát a WiFi modulhoz a megfelelő RF csatlakozóval. Tartsa rendezetten a koaxiális kábelt, és kerülje a szükségtelen éles hajlításokat, összenyomást vagy összegabalyodást. A ház összeszerelése után tesztelje a hálózati kapcsolatot, a távoli képátvitelt és a hosszú távú működést.

A tömeggyártáshoz a gyártóknak szabványos beépítési rajzot kell követniük. A következetes antennapozicionálás segít csökkenteni a termelési egységek közötti eltéréseket.

Hogyan válasszák ki a gyártók a megfelelő antennát?

A termékcsoportoknak az antennaválasztást a teljes vezeték nélküli rendszer részeként kell értékelniük, nem pedig elszigetelt alkatrészként kezelniük. A következő ellenőrző lista segíthet csökkenteni a prototípus és a gyártás kockázatait.

1. Erősítse meg a vezeték nélküli sávot.Határozza meg, hogy az eszköz 2,4 GHz-es, 5 GHz-es vagy kétsávos működést igényel.
2. Ellenőrizze a rendelkezésre álló telepítési helyet.Mérje meg az antenna területét, és vegye figyelembe a kijelző, az akkumulátor, a PCB és a burkolat helyzetét.
3. Illessze az RF csatlakozót.Ellenőrizze, hogy a modulhoz IPEX4, MHF1, RP-SMA vagy más interfész szükséges.
4. Határozza meg a kábelkövetelményeket.Az antenna véglegesítése előtt meg kell határozni a kábel hosszát és útvonalát.
5. Értékelje az RF teljesítményt a késztermékben.A prototípus tesztelését az antenna tényleges burkolatba való beszerelése után kell elvégezni.
6. A tömeges gyártás előtt kérjen mintát.A mintaellenőrzés segít a kompatibilitás megerősítésében, és csökkenti a nagy léptékű jelproblémák kockázatát.
7. Vegye figyelembe a testreszabási lehetőséget.Az a gyártó, aki képes a méretek, az erősítés, a csatlakozók és a kábel specifikációinak beállítására, jobban támogatja a nem szabványos termékterveket.

A beszerzési csapatok számára az antennagyártóval való közvetlen kommunikáció leegyszerűsítheti a műszaki tisztázást, a mintavizsgálatot, a gyártás koordinálását és a későbbi tervezési változtatásokat is.

Miért fontolja meg a Qianmu-t testreszabott antennagyártáshoz?

A Qianmu Communication kommunikációs antennák kutatására, fejlesztésére és gyártására összpontosít, beleértve az FPC antennákat, PCB antennákat, WiFi antennákat, Bluetooth antennákat, 5G antennákat, GPS antennákat és testreszabott RF megoldásokat.

A digitális képkeret-alkalmazásokhoz a Qianmu dedikált terveket kínál, nem pedig csak az általános antennakonfigurációkra hagyatkozik. Gyártási képességei támogatják a termékméretek, a kommunikációs modulok, a működési frekvencia, a telepítési pozíció, a csatlakozókövetelmények és a kábelspecifikációk alapján történő testreszabást.

A gyártó által közzétett termékspecifikációk tartalmazzák az RoHS és REACH megfelelést, míg a CE és FCC tanúsítási támogatás a projekt követelményeinek megfelelően biztosítható. Az OEM- és ODM-projektek esetében a vásárlók a mintákat is értékelhetik, mielőtt a mennyiségi gyártásra lépnének.

A Qianmu antenna képességeivel kapcsolatos további információkért fedezze fel aQianmu antennagyártási megoldásokvagy tekintse át a dedikáltDigitális képkeret WiFi antenna termékoldal.

Gyakran Ismételt Kérdések

Az antenna mérete és a csatlakozó testreszabható?

Igen. A Qianmu támogatja az antennaméretek, a kábelhossz, az erősítési paraméterek és a csatlakozótípusok testreszabását az eszköz szerkezetének, a telepítési helynek és a WiFi modul interfészének megfelelően.

Az antenna támogatja a 2,4 GHz-es és az 5 GHz-es WiFi-t is?

A szabványos specifikáció a 2400–2500 MHz-es és az 5150–5850 MHz-es frekvenciákat támogatja. Az egyes sávkonfigurációk a vezeték nélküli modul és az alkalmazás követelményei szerint megbeszélhetők.

Milyen antennaszerkezetek állnak rendelkezésre digitális képkeretekhez?

Az elérhető szerkezetek közé tartoznak az FPC rugalmas antennák, a PCB SMT antennák és a külső tapadórúd antennák. A megfelelő szerkezet a háztól, a rendelkezésre álló helytől, a telepítési módtól és a rádiófrekvenciás kialakítástól függ.

Mit kell tesztelni tömeges rendelés leadása előtt?

A gyártóknak tesztelniük kell az antennát a késztermék házában, és értékelniük kell a vezeték nélküli stabilitást, a távoli képátvitelt, a kapcsolat megbízhatóságát és a teljesítményt reális működési feltételek mellett. Ez segít azonosítani az integrációs problémákat a tömeggyártás előtt.

Használható az antenna kereskedelmi digitális kijelzős termékekhez?

Igen. Az alkalmazáskínálat magában foglalja a kereskedelmi intelligens kijelzőkereteket, a szállodai és vendégházi kijelzőket, az előcsarnoki reklámkereteket, a vállalati kijelzőtermékeket és más kapcsolódó digitális képkeret-alkalmazásokat.

Következtetés

A megbízható vezeték nélküli kapcsolat elengedhetetlen a modern intelligens képkeretekhez, amelyek a felhőszinkronizálástól és a távoli tartalomkezeléstől függenek. Az antenna frekvencia, rádiófrekvenciás illesztés, telepítési hely, csatlakozó, kábelelvezetés és tényleges házteljesítmény alapján történő kiválasztása segíthet a gyártóknak konzisztensebb vezeték nélküli rendszer kialakításában. Ha új képkeretet fejleszt, meglévő antennát cserél, vagy OEM/ODM gyártást tervez,lépjen kapcsolatba velünkhogy megvitassák az antenna méreteit, a frekvenciakövetelményeket, a csatlakozó konfigurációt, a mintákat és a testreszabott gyártási igényeket a Qianmu mérnöki csapatával.
