Megosztott kerékpár antenna

A Shared Bike Antenna egy dedikált IoT RF antenna, amelyet kifejezetten a közös kerékpárok és elektromos kerékpárok intelligens zárházába való integrálásra terveztek. Nem igényel külső expozíciót a készülékházon túl, ehelyett közvetlenül a zár NYÁK körül vagy a zárházban lévő fenntartott belső térben kell elhelyezni. Az intelligens zárak korlátozott belső tere, valamint a fémházakból, akkumulátorokból, motorokból és alaplapi alkatrészekből származó elektromágneses interferencia miatt a hagyományos, készen kapható belső antennák jelentős jelcsillapítást szenvednek beszereléskor. Ez késleltetett járműjelentésekhez, helymeghatározási eltolódáshoz, rendellenes alvási energiafogyasztáshoz és végső soron magasabb működési karbantartási költségekhez vezet. A Qianmu Communications antennáját kifejezetten a zárházakon belüli összetett elektromágneses környezetre optimalizálták és hangolták, így stabil kommunikációt és pozicionáló jelkimenetet biztosítanak a zárt, zárt üregekben. A megosztott kétkerekű járművek intelligens zárolási megoldásainak alapelemeként szolgál.

Működési elv

1. Az intelligens zár alaplap RF jelet ad ki az RF portján keresztül, amelyet egy feeder kábelen keresztül továbbít a megosztott kerékpár beépített antennájához sugárzás céljából.

2. A sugárzó egység az elektromos jeleket elektromágneses hullámokká alakítja, amelyek áthatolnak a műanyag zárházon, és kifelé sugároznak, továbbítva a jármű helyzetét, a zár állapotát, az akkumulátor töltöttségi szintjét és a hibainformációkat egy felhőalapú felügyeleti platformra.

3. Távoli feloldási és zárolási parancsok fogadása a bázisállomástól, a levegőben szálló elektromágneses hullámok visszaállítása elektromos jelekké, és továbbítása az alaplapra;

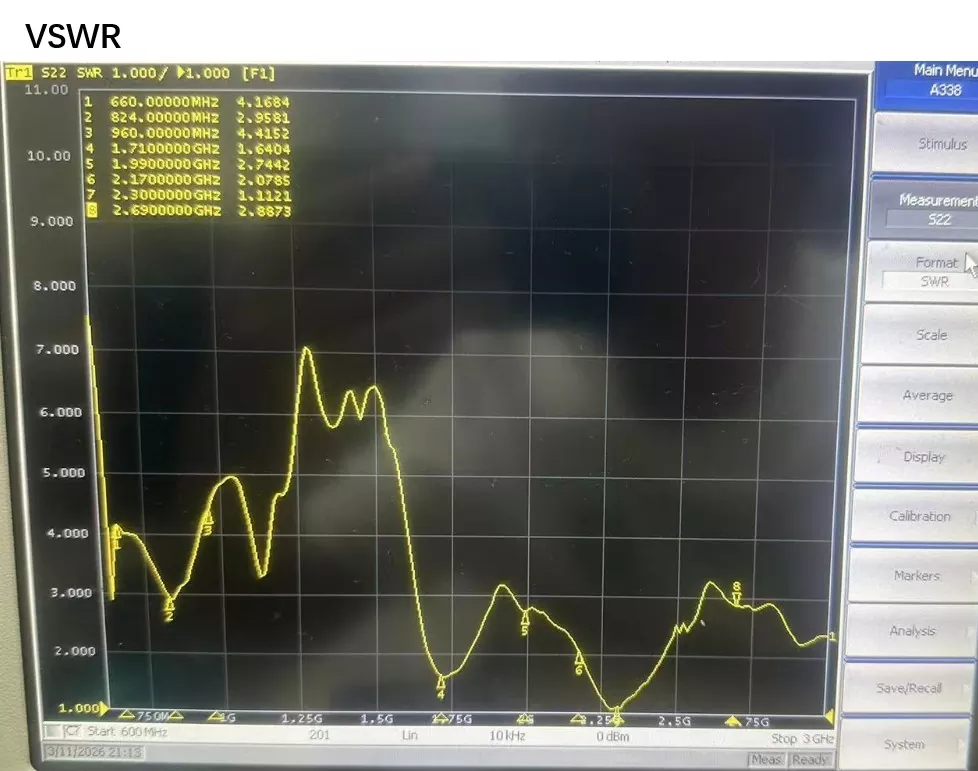

4. Az impedancia hangolása a belső fém- és akkumulátor-interferenciák kiküszöbölésére, a szabványos 50Ω-os impedancia fenntartására zárt térben, a visszhangveszteség csökkentésére, a rendellenes energiafogyasztás visszaszorítására és a lítiumelemek élettartamának meghosszabbítására szolgál.

Kompatibilis a támogatott eszközökkel

· NBIoT Smart Bike Lock

· 4G Cat.1 megosztott elektromos kerékpár központi zár alaplap

· Belső IoT kommunikációs modul megosztott elektromos robogókhoz

· Közös robogók és mobileszközök beépített kommunikációs terminálokkal

· Kisméretű kültéri IoT zár, szekrényzár beépített modullal

A termék alaptechnológiája

1. Üreges interferencia-hangolás: Speciálisan visszhangmentes kamrában kalibrálva a belső fémházakból, lítium akkumulátorokból és intelligens zárak áramköri lapjaiból származó elektromágneses interferenciák kezelésére. Stabil sugárzási teljesítményt tart fenn zárt, zárt térben is, hatékonyan megelőzve a zár belső környezete által okozott jelingadozásokat.

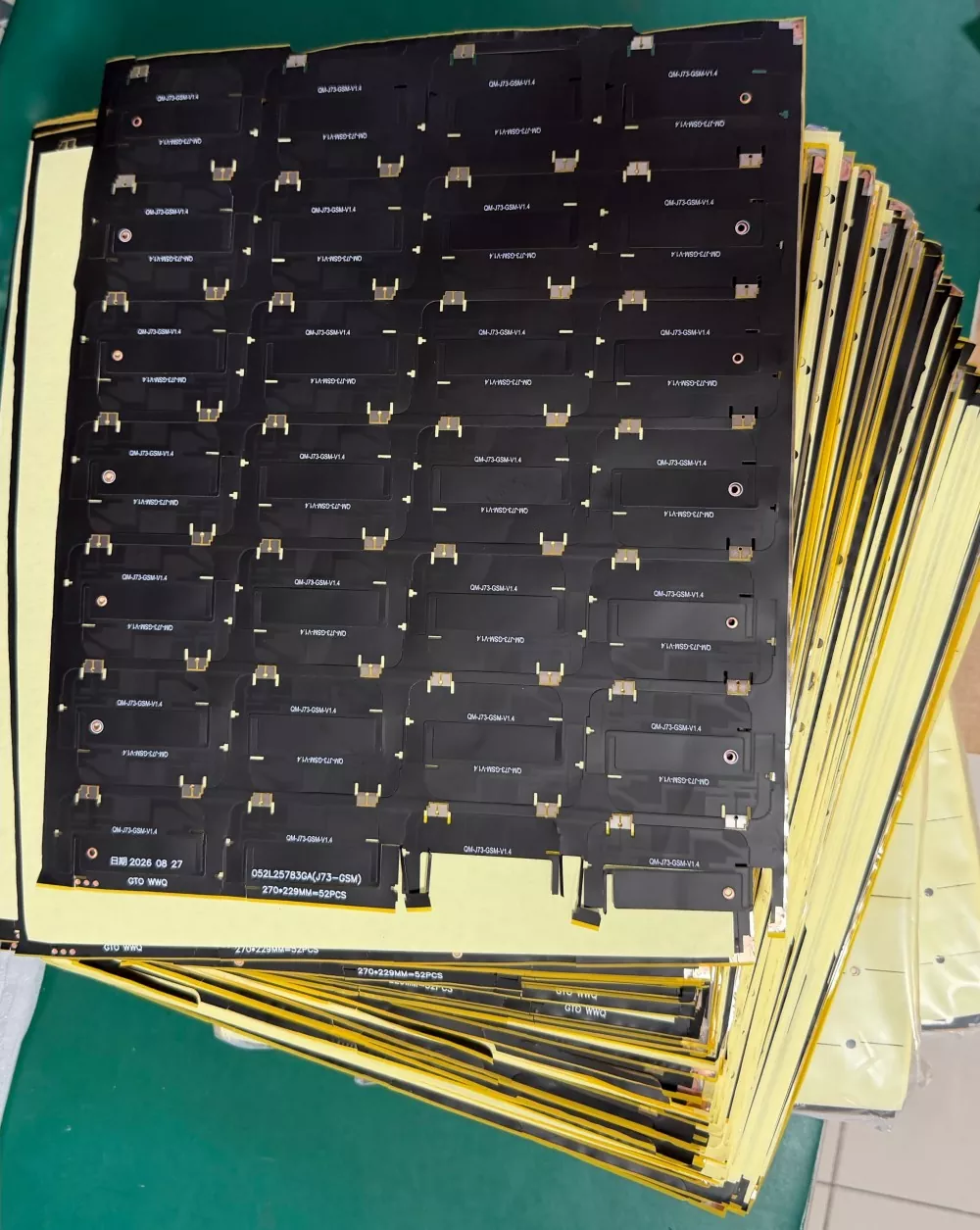

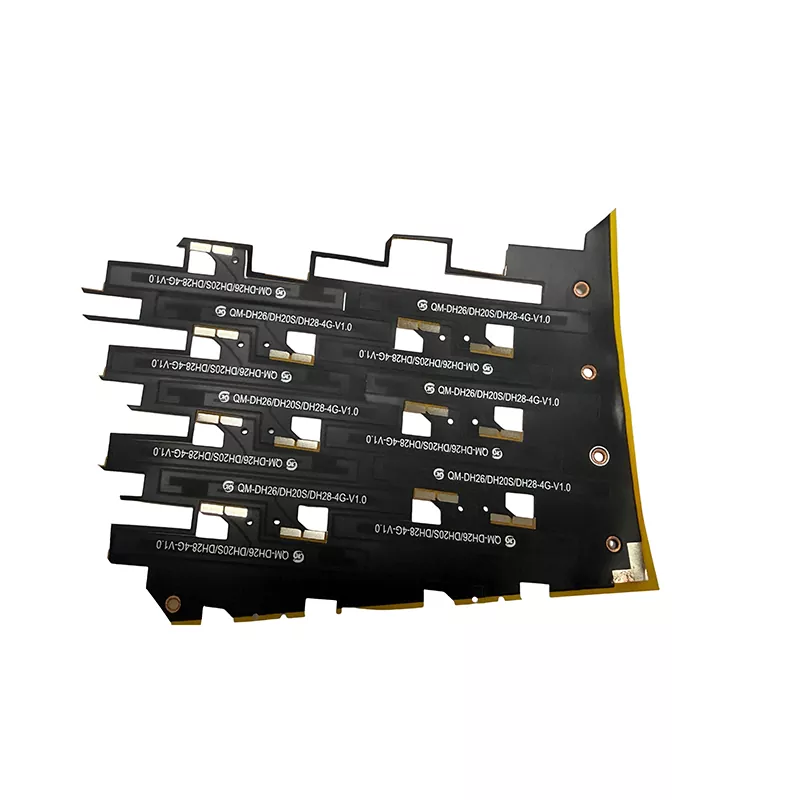

2. Kompakt és vékony kialakítás, ideális szűk helyekre zárakon belül: többféle méretben és konfigurációban kapható, rugalmas FPC, kerámia, rugós és PCB antenna opciókkal, hogy megfeleljenek a különböző belső zárméreteknek. Minimális üreget foglal el, így a szerkezeti mérnökök könnyen beilleszthetők a tervekbe.

3. Rezgés- és fáradásgátló tulajdonságok: A közös kerékpárokon gyakran találkoznak göröngyös utakkal és hosszan tartó rezgéssel, ami könnyen vezethet az adagolóhuzal töréséhez vagy a forrasztási kötés leválásához. A Shared Bike Antenna feszültségpufferelő megerősítést tartalmaz a kábel kimeneti pontján, a rugalmas FPC változat pedig további acél erősítő lemezeket tartalmaz. 500 órás szimulált közúti vibráció-megbízhatósági tesztelés után jelentősen csökkenti a gyártási hibákat, például a vezetékszakadást.

4. Alacsony fogyasztású RF optimalizálása: Az RF kapcsolat elvesztésének optimalizálása csökkenti az eszköz átviteli energiafogyasztását összetett beltéri környezetben, csökkenti a rendszer általános energiafogyasztását, meghosszabbítja az akkumulátorcsere ciklusait az egyes járműveknél, és csökkenti a helyszíni karbantartás gyakoriságát.

5. Rugalmas testreszabási és fejlesztési lehetőségek: Kifejezetten hangolható az ügyfél házméretei és a belső alkatrészek elrendezése szerint; támogatja az egységes kommunikációt vagy az integrált kétfunkciós antennákat, amelyek kombinálják a kommunikációt és a GNSS helymeghatározást; A kábel hossza, a csatlakozó típusa és a működési frekvenciasáv állítható.

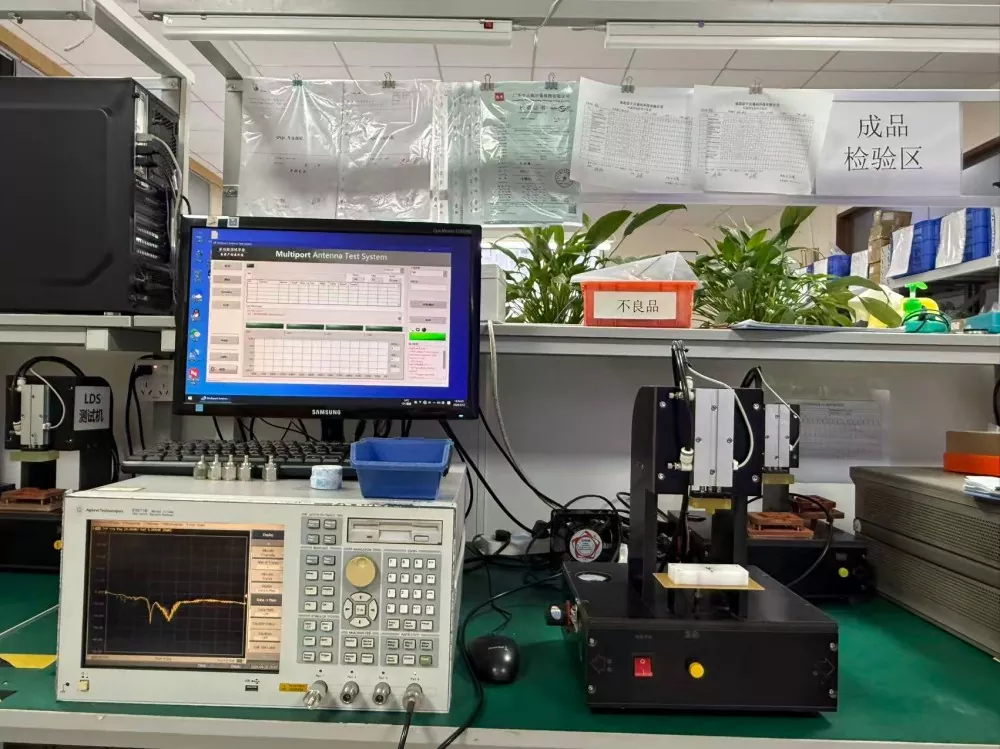

6. Nyomon követhető és ellenőrizhető minőség: Minden terméktétel megőrzi a mikrohullámú visszhangmentes kamrában végzett vizsgálati jelentéseket és a mintavételi öregedési vizsgálati jegyzőkönyveket. A projekt tömeges szállítása esetén a tényleges mérési adatok biztosíthatók a szállítmányhoz, hogy megfeleljenek a projekt elfogadási követelményeinek. Független K+F képességekkel rendelkező beszállítóként több prototípus iterációt is szállíthatunk a minta szakaszában.

Hogyan válasszunk közös kerékpárantennát

1. Tisztázza a frekvenciasávokat és a funkcionális követelményeket: Győződjön meg arról, hogy a projekt NB-IoT vagy 4G Cat.1, és hogy szükség van-e integrált Beidou-GPS kettős helymeghatározásra. Az azonos megjelenésű, de nem egyező frekvenciasávú megosztott kerékpárantennák a zárakban való használatkor gyenge tényleges teljesítményt eredményeznek.

2. Értékelje a belső üreg környezetét: vegye figyelembe a belső tér méretét, a környező fém alkatrészeket és az akkumulátor elhelyezését. Ne hagyatkozzon kizárólag az antenna csupasz alkatrészeinek paramétereire; A tényleges méréseket a burkolat teljes összeszerelése után kell elvégezni, mivel a csupasz táblaadatok nem tükrözik a valós projektek valós teljesítményét.

3. Előzetesen ellenőrizze a szerkezeti követelményeket: a rendelkezésre álló hely méreteit, a beépítési és szerelési módot, a csatlakozó modellt és a megengedett kábelhosszt, hogy elkerülje a nem összeszerelhető alkatrészek vásárlását.

4. Részesítse előnyben az RF hangolási képességekkel rendelkező gyártókat. Előfordulhat, hogy a késztermékek nem kompatibilisek a zártesttel; egy fizikai gyár kifejezetten az Ön zárüregére tudja áthangolni és optimalizálni, míg a kereskedők általában nem tudják elérni az üregszintű optimalizálást.

GYIK

K1: A nagyobb antennaerősítés mindig jobb teljesítményt jelent?

V: Nem. A beépített antennák egy keskeny fém üregbe vannak bezárva; pusztán a nagy erősítésre való törekvés impedancia eltéréshez vezethet, ami viszont a teljes energiafogyasztás meredek növekedését okozza. Megosztott kerékpárok esetén a beépített antennának több tényezőt is egyensúlyba kell hoznia, beleértve az üreg környezetét, az energiafogyasztást, az ütésállóságot és a méretet, amelyek a zártest kialakítása alapján egyeztetést és hangolást igényelnek.

2. kérdés: Melyek a beépített antennák előnyei és hátrányai a külső antennákhoz képest?

V: A beépített antennák előnyei: tiszta eszköz megjelenés, szabad alkatrészek nélkül, kiküszöböli a külső antennákkal kapcsolatos sérülések, törések vagy veszteségek kockázatát. Hátrányok: nagyobb interferencia a zárház belső fémrészeiből, ami nagyobb pontosságot igényel az antenna hangolásánál. Ha az Ön projektje nagyléptékű telepítést foglal magában sokemeletes épületekben vagy mélygarázsokban, elengedhetetlen az alapos helyszíni tesztelés és értékelés.

3. kérdés: Készíthetünk 4G kommunikációs + GPS BeiDou kétfunkciós megosztott kerékpárantennát?

V: Támogatott. Az integrált kétantennás kialakítás csökkenti a belső kábelezést, a csatlakozók és kábelek pedig igény szerint testreszabhatók.

4. kérdés: Mi a termékszavatossági politika?

V: Normál üzembe helyezés és használat esetén garanciát vállalunk magának a terméknek az elektromos hibáira, amelyek nem emberi sérülés következményei. A helytelen telepítésből, a kábelek erőteljes meghúzásából vagy az összeszerelés közbeni összenyomásból eredő sérülésekre azonban nem vonatkozik a garancia. Az ilyen problémák elkerülése érdekében telepítési útmutatót is biztosítunk.
