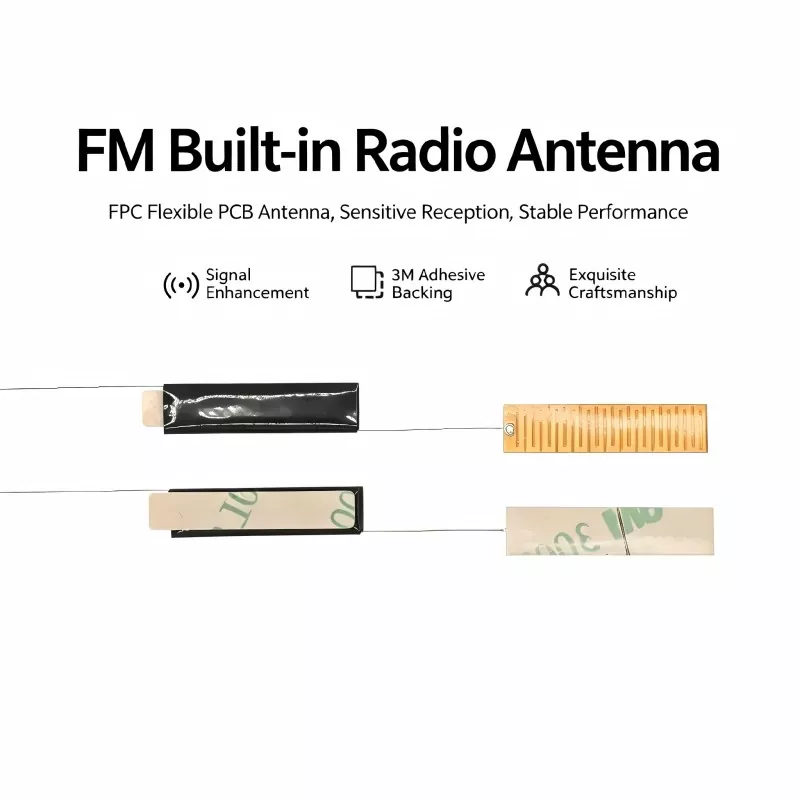

Qianmufejleszti aBeépített FM rádió antennaazoknak a gyártóknak, akiknek megbízható FM vételre van szükségük kompakt elektronikai termékekben. A gyakorlati integrációs követelményekre tervezett belső antennamegoldás segítségével az audioeszközök stabil rádióteljesítményt érhetnek el, miközben helyet takarítanak meg a telepítéshez és megőrizzék a tiszta külső megjelenést.
Az FM-rádió továbbra is számos autós audiorendszer, hordozható rádió, Bluetooth hangszóró, intelligens audiotermék és fogyasztói elektronika fontos funkciója. Az FM-vétel egy kompakt készülékhez való hozzáadásához azonban többre van szükség, mint egyszerűen csak antennát kell csatlakoztatni a vevőhöz. Az antenna méretei, a ferrit anyaga, a tekercs tekercselése, a telepítés helye, a kábelek elvezetése és a környező elektronikus alkatrészek egyaránt befolyásolhatják a vétel minőségét. A beépített FM rádióantenna kompakt alternatívát kínál a gyártóknak a hagyományos külső antennák helyett. Ez a cikk ismerteti a működési elvét, a tervezési előnyöket, az alkalmazás értékét, a legfontosabb vásárlási szempontokat és a gyakorlati integrációs módszereket.
Tartalomjegyzék
Mit kell tudniuk a gyártóknak a beépített FM antennákról?
Hogyan készül a beépített FM rádióantenna?
Miért számít a belső antenna kialakítása?
Mely termékek használhatják a beépített FM antennát?
Mely tényezők befolyásolják az FM vételi teljesítményt?
Milyen jellemzőket kell összehasonlítaniuk a vásárlóknak?
Hogyan integrálhatják a mérnökök az antennát a termékbe?
Mit kell keresni egy FM antenna szállítónál?
Beépített FM rádió antenna GYIK
A beépített FM rádióantenna megfelelő az Ön termékéhez?
Mit kell tudniuk a gyártóknak a beépített FM antennákról?
A beépített FM antenna egy belső vevőegység, amelyet úgy terveztek, hogy az FM sugárzott jeleket hagyományos külső teleszkópos antenna nélkül rögzítse. A termék házába van beszerelve, és vezetéken, tűn vagy más elektromos interfészen keresztül csatlakozik az FM-vevő áramköréhez.
Számos kereskedelmi termék esetében a belső telepítés fontos egyensúlyt biztosít a rádiófrekvenciás funkcionalitás és az ipari formatervezés között. Ahelyett, hogy az antennát a házon kívülre hagynák, a gyártók elhelyezhetik a vevőegységet a rendelkezésre álló helyen.
A ferritmagos konstrukciót általában kompakt FM vételi alkalmazásokhoz használják. A ferrit anyag segít a mágneses fluxus koncentrálásában a tekercs körül, míg a tekercsvezető az elektromágneses energiát elektromos jellé alakítja, amelyet a vevő áramkör képes feldolgozni.
Az antenna ezért a teljes RF rendszer részévé válik, nem pedig elszigetelt tartozékává. Teljesítménye a saját elektromos jellemzőitől és a működési környezettől is függ.
Hogyan készül a beépített FM rádióantenna?
A belső FM antenna tervezése általában a célfrekvencia tartománytól és a rendelkezésre álló telepítési helytől kezdődik. A mérnökök ezután meghatározzák a megfelelő ferritméreteket, a tekercsszerkezetet, a huzal specifikációit, a csatlakozási módot és a mechanikai konfigurációt.
Ferrit mag
A ferritmag fontos része a mágneses fogadó szerkezetnek. Anyagjellemzői és fizikai méretei befolyásolják, hogy az antenna milyen hatékonyan lép kölcsönhatásba a környező elektromágneses mezővel.
Precíziós tekercs
A rézhuzalt a meghatározott elektromos követelményeknek megfelelően a ferritmag köré tekerik. A tekercselés konzisztenciája azért fontos, mert az eltérések befolyásolhatják az egyes antennaegységek elektromos jellemzőit.
Csatlakozási szerkezet
A gazdagéptől függően az antenna különböző kábel-, tű- vagy csatlakozókonfigurációkat használhat. A megfelelő csatlakozási szerkezet leegyszerűsíti az összeszerelést és csökkenti a vevő nyomtatott áramkörének szükségtelen módosításait.
Mechanikai konfiguráció
A méreteket már a tervezés korai szakaszában figyelembe kell venni. Az elektromosan jól működő antenna még mindig alkalmatlan lehet, ha nem fér el a tervezett burkolaton, vagy zavarja a többi komponenst.
Miért számít a belső antenna kialakítása?
A modern elektronikai eszközök egyre kisebbek, miközben egyre több funkciót tartalmaznak. Ez kihívást jelentő környezetet teremt az RF alkatrészek számára, mivel az értékes belső teret az akkumulátorok, a PCB-k, a hangszórók, a processzorok, a tápáramkörök és a mechanikai szerkezetek osztják meg.
A megfelelően megtervezett belső antenna számos gyakorlati előnnyel jár:
- Téroptimalizálás:Az antennát a termék belsejébe kell beszerelni, nem pedig külső szerelési helyet igényel.
- Javított termék megjelenés:A mindennapi működéshez nincs szükség hosszú teleszkópos antennára.
- Mechanikai védelem:A belső elhelyezés csökkenti a véletlen hajlításnak vagy fizikai behatásnak való kitettséget.
- Rugalmas integráció:A testreszabott méretek különböző burkolat-elrendezéseket tesznek lehetővé.
- Következetes összeszerelés:Egy meghatározott belső beépítési helyzet támogathatja a szabványos gyártást.
- Alkalmazási sokoldalúság:Ugyanaz az alapantenna-koncepció különböző elektronikai termékekhez illeszthető.
Ezek az előnyök különösen fontosak azon gyártók számára, akik az FM-rádiót a modern vezeték nélküli és digitális funkciókkal kívánják kombinálni egy kompakt házban.
Mely termékek használhatják a beépített FM antennát?
Az alkalmazási kör szélesebb, mint a hagyományos önálló rádióké. Mindaddig, amíg az elektronikus rendszer rendelkezik FM vételi funkcióval és megfelelő telepítési környezetet biztosít, belső antenna is szóba jöhet.
| Alkalmazás | Tipikus követelmény | Belső antenna előnyei |
|---|---|---|
| Car Audio | Stabil FM vétel egy kompakt vezérlőegységben | Rejtett telepítés |
| Bluetooth hangszórók | FM funkció vezeték nélküli hanggal kombinálva | Helytakarékos kialakítás |
| Hordozható rádiók | Kompakt ház és hordozható működés | Csökkentett külső alkatrészek |
| Ébresztőórák | Beépített FM rádió funkció | Tiszta termék megjelenés |
| Intelligens audioberendezés | Több funkció egy házon belül | Rugalmas belső elhelyezés |
| Speciális vevők | Alkalmazás-specifikus RF integráció | Testreszabható konfiguráció |
Mely tényezők befolyásolják az FM vételi teljesítményt?
A megfelelő névleges frekvenciájú antenna kiválasztása csak az első lépés. A valós teljesítményt számos további tényező is befolyásolhatja.
1. Telepítési hely
Az antennát úgy kell elhelyezni, hogy hatékonyan tudja fogadni az RF jelet. Ha nagy vezetőképes alkatrészek vagy nagy zajú áramkörök mellé telepíti, csökkentheti a gyakorlati teljesítményt.
2. PCB elrendezés
A PCB befolyásolhatja az antenna elektromágneses környezetét. A mérnököknek figyelembe kell venniük az antenna és a processzorok, a kapcsolóüzemű tápegységek, a nagy sebességű interfészek és egyéb lehetséges interferenciaforrások közötti távolságot.
3. Ház anyaga
A műanyag és a nem vezető házak általában eltérő rádiófrekvenciás környezetet biztosítanak, mint a fémházak. A végleges házat ezért be kell vonni a prototípus tesztelésébe.
4. Kábelvezetés
Az antennavezetéket óvatosan kell elvezetni, és távol kell tartani a szükségtelen elektromos zajforrásoktól. A konzisztens kábelelvezetés hozzájárulhat az ismételhető gyártási teljesítmény fenntartásához.
5. Vevő érzékenysége
Az antenna nem tudja kompenzálni a vevő áramkör minden korlátozását. Az antenna jellemzőit és a vevő teljesítményét együtt kell értékelni a termékfejlesztés során.
Milyen jellemzőket kell összehasonlítaniuk a vásárlóknak?
Az FM antenna beszerzésekor a beszerzési csapatoknak műszaki specifikációs lapot kell készíteniük, mielőtt árajánlatot kérnének. Ez értelmesebbé teszi a beszállítói összehasonlítást, és csökkenti annak a kockázatát, hogy csak ár alapján válasszunk alkatrészt.
| Specifikáció | Ajánlott értékelés | A vásárlás fontossága |
|---|---|---|
| Frekvencia tartomány | Ellenőrizze a kompatibilitást a kívánt FM sávval | Alapvető |
| Ferrit anyag | Értékelje az anyagot és az összhangot | Magas |
| Tekercselés | Ellenőrizze a tekercselés pontosságát és ismételhetőségét | Magas |
| Méretek | Párosítsa a rendelkezésre álló belső teret | Alapvető |
| Vezeték hossza | Erősítse meg a PCB-re és az összeszerelési követelményeket | Közepes |
| Csatlakozó | Ellenőrizze az elektromos és mechanikai kompatibilitást | Magas |
| Hőmérséklet tartomány | Illessze a működési környezetet | Közepestől magasig |
| Testreszabás | Határozza meg, hogy az OEM specifikációk támogatottak-e | Magas |
A mennyiségi gyártásnál a vásárlóknak figyelembe kell venniük a minta-jóváhagyási eljárásokat, a bejövő ellenőrzést, a gyártási konzisztenciát, a csomagolást, az átfutási időt és a műszaki támogatást.
Hogyan integrálhatják a mérnökök az antennát a termékbe?
A sikeres antennaintegrációs folyamatnak el kell kezdődnie, mielőtt a végleges burkolat lefagy. Az antenna beszállítója, a PCB-mérnök, a gépészmérnök és a termékgyártó közötti korai egyeztetés megakadályozhatja a költséges újratervezést.
- Határozza meg az RF követelményt:Állítsa be a cél FM frekvenciatartományt és a vevő architektúráját.
- Tartalék telepítési hely:A mechanikus elrendezés befejezése előtt határozza meg az antenna helyét.
- Adjon rajzokat:Ossza meg az elérhető méreteket és csatlakozási követelményeket az antenna gyártójával.
- Minták fejlesztése:Értékelje az egyedi antenna prototípusokat a tervezett termékben.
- Tesztelje a teljes szerelvényt:Mérje meg a vételt reális működési feltételek mellett.
- Gyártási specifikációk véglegesítése:Zárméretek, tekercselési paraméterek, kábelek, csatlakozók és ellenőrzési kritériumok.
A prototípus tesztelése különösen fontos, mert előfordulhat, hogy a terméken kívül mért antenna teljesítmény nem tükrözi azt a teljesítményt, miután az antennát a végső házba szerelték.
Mit kell keresni egy FM antenna szállítónál?
Egy megfelelő beszállítónak képesnek kell lennie arra, hogy egy katalóguselemnél többet nyújtson. Az OEM és ODM projekteknél a műszaki kommunikáció és a testreszabási képesség ugyanolyan fontos lehet, mint az alapvető antennaspecifikáció.
Egy kínai antennagyártó vagy -beszállító értékelésekor vegye figyelembe a következőket:
- FM és egyéb RF antenna alkatrészek gyártásában szerzett tapasztalat.
- Lehetőség a ferritmag méreteinek és tekercsszerkezeteinek testreszabására.
- A tekercs tekercselés és az alkatrészek összeszerelésének stabil vezérlése.
- Lehetőség a kábelek, érintkezők és csatlakozók testreszabására.
- Mintafejlesztés a tömeggyártás előtt.
- Világos műszaki rajzok és termékleírások.
- Gyártási tételek minőségellenőrzési eljárásai.
- Reszponzív kommunikáció a termékfejlesztés során.
A Qianmu a különböző elektronikus alkalmazásokhoz szükséges antennák fejlesztésére és gyártására összpontosít. Személyre szabott megközelítése lehetővé teszi az ügyfelek számára, hogy a gyártási megoldás véglegesítése előtt megvitassák a frekvenciakövetelményeket, a telepítési méreteket, a csatlakozási módokat és más projektspecifikus paramétereket.
Beépített FM rádió antenna GYIK
A beépített FM rádióantenna helyettesítheti a külső teleszkópos antennát?
Számos kompakt elektronikai termékhez belső antenna is használható a hagyományos teleszkópos antenna helyett. A végső választás azonban a vevőegység kialakításától, a termék felépítésétől, a rendelkezésre álló telepítési helytől és a szükséges vételi teljesítménytől függ.
Melyik FM frekvenciatartomány támogatott általában?
Számos kereskedelmi FM rádióalkalmazás a 88–108 MHz tartományban működik. Az antenna pontos kialakítását a kívánt frekvenciatartományhoz és vevőáramkörhöz kell igazítani.
Az antenna testreszabható egy kis házhoz?
Igen. A testreszabás érintheti a ferrit méreteit, a tekercs szerkezetét, a vezeték hosszát, a kapocskonfigurációt és egyéb mechanikai követelményeket. A prototípus tesztelése javasolt, ha a telepítési hely nagyon korlátozott.
Az antenna elhelyezése befolyásolja a rádióvételt?
Igen. Az elhelyezésnek jelentős hatása lehet. A közeli fém alkatrészek, tápáramkörök, processzorok, NYÁK-nyomok, akkumulátorok és kábelek megváltoztathatják az antenna körüli elektromágneses környezetet.
Az antennát a készterméken belül kell tesztelni?
Igen. A házon belüli antenna tesztelése valósághűbb információt nyújt a végső vételi teljesítményről, mint az antenna független komponensként történő tesztelése.
Miért válasszon testreszabott antennát a szabványos modell helyett?
Egyedi modell tervezhető a termék adott méretei, vevőfelülete, telepítési helye és mechanikai korlátai alapján. Ez megkönnyítheti az integrációt és csökkentheti a szerkezeti módosítások szükségességét.
A beépített FM rádióantenna megfelelő az Ön termékéhez?
A modern elektronikai termékek esetében, ahol a helynek, a megjelenésnek, a megbízhatóságnak és a rádiófrekvenciás funkcionalitásnak együtt kell léteznie, a beépített antenna praktikus alternatívát jelenthet a hagyományos külső kialakításokkal szemben. Sikere a teljes mérnöki folyamattól függ, beleértve a ferrit kiválasztását, a tekercselést, a frekvenciakövetelményeket, a PCB tervezését, a beépítési pozíciót, a burkolat szerkezetét és a végtermék tesztelését.
A Qianmu testreszabott beépített FM rádióantenna megoldásokat kínál az audioberendezéseket, autóelektronikát, hordozható rádiókat, Bluetooth hangszórókat és egyéb FM-kompatibilis eszközöket fejlesztő gyártók számára. Ha meghatározott frekvenciatartomány, házméret, kábeligény vagy vevő interfész van,lépjen kapcsolatba velünkprojektjének megbeszélésére és a termékkövetelményeknek megfelelő antennakonfiguráció kidolgozására.
