Hogyan javíthatja a megfelelő NB-IoT antenna az ipari IoT-eszközök csatlakoztathatóságát és megbízhatóságát?

Qianmu, a vezeték nélküli kommunikációs megoldásokra szakosodott professzionális antennagyártó biztosítja aNB-IoT antennaÚgy tervezték, hogy támogassa az ipari IoT-eszközök, intelligens mérőrendszerek és kültéri vezérlőszekrények megbízható csatlakoztatását. A 700 MHz-től 960 MHz-ig terjedő teljes sávos lefedettséggel, az IP67-besorolású vízálló kialakítással, valamint a rugalmas rögzítési és csatlakozási lehetőségekkel ez az antenna segíti a berendezésfejlesztőket, hogy megbirkózzanak a vezeték nélküli kommunikáció gyakorlati kihívásaival igényes környezetben.

Az NB-IoT antenna alapvető rádiófrekvenciás komponens a keskeny sávú dolgok internetes eszközeinek, amelyek kis mennyiségű adatot továbbítanak a mobilhálózatokon. A megfelelő antenna kiválasztása többet jelent, mint egy frekvenciasáv egyeztetését. A mérnököknek figyelembe kell venniük a beépítési helyzetet, a burkolat anyagait, az impedanciát, az antennaerősítést, a vízszigetelést, a kábelvesztést és a csatlakozó kompatibilitását is. Ez az útmutató elmagyarázza, hogyan működik az NB-IoT antenna, hol használják, mely specifikációk számítanak, és hogyan válasszunk megoldást a hosszú távú ipari telepítéshez.

Tartalomjegyzék

1. Mi az NB-IoT antenna?
2. Hogyan működik az NB-IoT antenna?
3. Mely jellemzők számítanak leginkább?
4. Hol használják az NB-IoT antennákat?
5. Mik a fő műszaki jellemzők?
6. Hogyan válasszuk ki a megfelelő antennát?
7. Hogyan javíthatja a telepítés a teljesítményt?
8. Gyakran Ismételt Kérdések
9. Következtetés

1. Mi az NB-IoT antenna?

Az NB-IoT antenna egy olyan rádiófrekvenciás összetevő, amely lehetővé teszi az eszközök számára, hogy vezeték nélküli jeleket küldjenek és fogadjanak egy keskeny sávú dolgok internete mobilhálózaton keresztül. Az NB-IoT olyan csatlakoztatott eszközökhöz készült, amelyek gyakran alacsony energiafogyasztást, széles körű lefedettséget és megbízható kommunikációt igényelnek kis adatátvitelhez.

A tipikus eszközök közé tartoznak az intelligens vízmérők, gázmérők, villamosenergia-felügyeleti terminálok, környezeti érzékelők, ipari vezérlők és távfelügyeleti berendezések. Ezek az alkalmazások hosszabb ideig működhetnek gyakori karbantartás nélkül, így az antenna kiválasztása a teljes terméktervezés fontos részévé válik.

Az NB-IoT antennák többféle formában kaphatók:

• Beépített antennák:Beépíthető a készülékházba vagy az áramkör-szerelvénybe, ahol fontos a hely és a megjelenés.
• Patch antennák:Kompakt szerkezetek, amelyek alkalmasak kiválasztott beágyazott vezeték nélküli alkalmazásokhoz.
• Járművekre szerelt antennák:Különleges mobil berendezésekhez és telepítési körülményekhez tervezett külső megoldások.

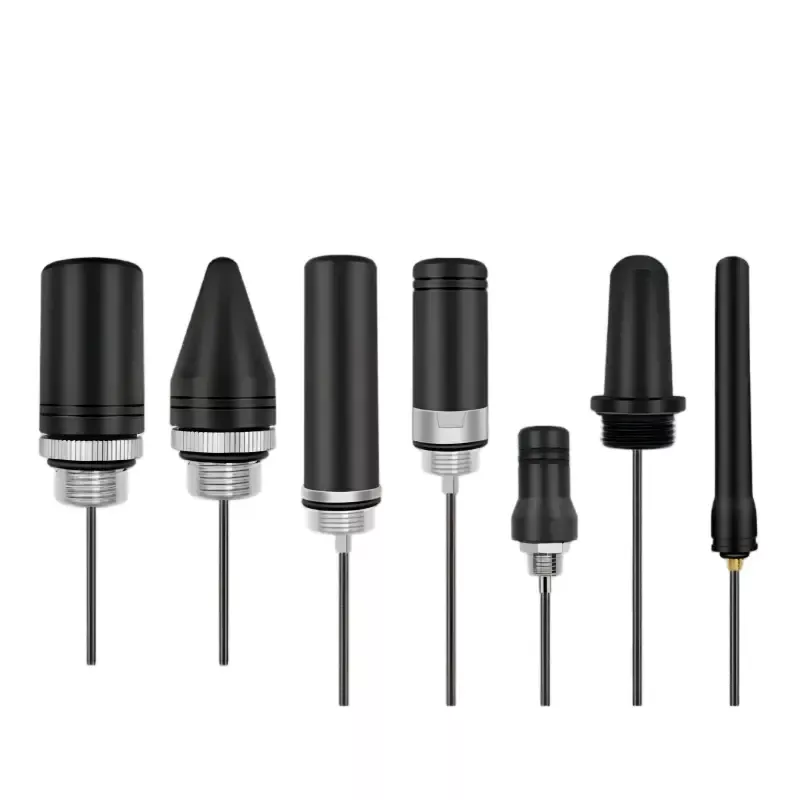

• Csavaros külső antennák:A burkolatpanelen keresztül beépített antennák gyakran előnyösek fémszekrényekhez és kültéri ipari berendezésekhez.

A fémházakba szerelt berendezések esetében a külső antenna praktikusabb rádiófrekvenciás utat biztosít, mint a teljesen a szekrényben elhelyezett antenna. A Qianmu NB-IoT antenna megoldását a kültéri szekrények köré tervezték, és különböző rögzítési meneteket, kábelhosszakat és csatlakozókonfigurációkat támogat.

2. Hogyan működik az NB-IoT antenna?

Az NB-IoT antenna a vezeték nélküli kommunikációs modulból érkező elektromos jeleket elektromágneses hullámokká alakítja át, és fogadja a bejövő rádiójeleket a mobilhálózatról. Teljesítménye az antenna elektromos kialakításától, a működési frekvenciától, a környező anyagoktól és a beépítés módjától függ.

Három mérnöki szempont különösen fontos.

Frekvencia illesztés

Antennát kell tervezni a cél NB-IoT hálózat által használt frekvenciasávokhoz. A működési sávhoz rosszul illeszkedő antenna több rádiófrekvenciás energiát tud visszaverni az adó felé, ahelyett, hogy hatékonyan sugározná azt. A frekvencia lefedettséget és az impedancia illesztését ezért a telepítés előtt ellenőrizni kell.

Impedancia és RF hatékonyság

Az 50 ohmos impedanciát széles körben használják az RF rendszerekben. Az antenna, a koaxiális kábel és a kommunikációs modul összehangolása segít csökkenteni a visszaverődést és fenntartani a hatékony jelátvitelt. A feszültség állóhullám-arány (VSWR) az impedanciaillesztés egyik hasznos mutatója, bár nem határozza meg önállóan az antenna teljes hatékonyságát vagy a valós kommunikációs tartományt.

Bezárás és környezeti hatások

A fémszekrények akadályozhatják vagy megváltoztathatják a rádiófrekvenciás sugárzást, míg a közeli kábelek, tápegységek és elektronikus alkatrészek befolyásolhatják az antenna teljesítményét. Az antenna szekrényen kívüli felszerelése segíthet csökkenteni a burkolattal kapcsolatos árnyékolást, feltéve, hogy az antennát a tervezési követelményeinek megfelelően telepítik és földelték.

3. Mely jellemzők számítanak leginkább egy ipari NB-IoT antennában?

Az ipari IoT-berendezések gyakran a szabadban vagy olyan helyeken működnek, ahol korlátozott a hozzáférés a karbantartáshoz. A megfelelő antennának ezért az elektromos kompatibilitást a mechanikai tartóssággal és a telepítési rugalmassággal kell kombinálnia.

Széles frekvencia lefedettség

A széles támogatott frekvenciatartomány leegyszerűsítheti a termék telepítését a kompatibilis NB-IoT hálózatokon. A Qianmu kiemelt külső antennája 700–960 MHz-et fed le, de a vásárlóknak továbbra is meg kell erősíteniük a mobilszolgáltatójuk és a kommunikációs moduljuk által alkalmazott tényleges frekvenciasávokat.

IP67 Víz- és porálló védelem

Az IP67 besorolású burkolatot úgy tervezték, hogy porvédelmet biztosítson, és a vonatkozó vizsgálati követelmények szerint ellenálljon a meghatározott ideiglenes bemerítési feltételeknek. Ez a minősítés értékes a kültéri felügyeleti szekrényeknél, amelyek esőnek, pornak és változó időjárásnak vannak kitéve. A panel megfelelő felszerelése és tömítése továbbra is elengedhetetlen a védelem fenntartásához a teljes berendezés-összeállítás szintjén.

Rugalmas rögzítési és csatlakozási lehetőségek

A különböző szekrények eltérő beépítési méreteket és kábelelrendezést igényelnek. Az M12 és M16 menetes opciók segíthetnek a különböző panelkialakításokban, míg az SMA, IPEX, BNC és N-típusú csatlakozók potenciálisan kompatibilisek a különféle RF interfésszel. A csatlakozó pontos nemét és interfészét meg kell erősíteni a kiválasztott modellhez.

Környezeti tartósság

A ház anyagok, a tömítőelemek, a kábelszerkezetek és a korrózióálló fém alkatrészek befolyásolják a hosszú távú megbízhatóságot. A part menti létesítmények, szállítóeszközök és kültéri közműrendszerek esetében a vásárlóknak együtt kell értékelniük a hőmérsékleti határértékeket, a rezgésterhelést, a korróziós kockázatokat és a karbantartási követelményeket.

4. Hol használják az NB-IoT antennákat?

Az NB-IoT antennák a távfelügyelet és az alacsony adatsebességű kommunikációs alkalmazások széles skáláját támogatják. A külső vízálló kialakítás különösen akkor hasznos, ha az eszközöket fémszekrénybe szerelik, vagy kültéri hatásoknak vannak kitéve.

Intelligens víz- és gázmérés

A csatlakoztatott mérőrendszerek fogyasztási adatokat és működési információkat továbbítanak a távoli felügyeleti platformokra. Az antenna elhelyezése befolyásolhatja a kommunikáció megbízhatóságát, ha a mérőket föld alatti közműterületeken, kültéri burkolatokban vagy építőanyaggal körülvett helyeken szerelik fel.

Villamosenergia- és ipari szabályozás

A teljesítményfigyelő terminálok, a villamosenergia-mérő-koncentrátorok és az ipari vezérlőszekrények vezeték nélküli kapcsolatot használnak a berendezések állapotának és mérési adatainak jelentésére. Egy külső antenna segíthet kezelni a fém burkolatok által okozott RF-korlátokat.

Okos város és környezetvédelmi megfigyelés

A levegőminőség-érzékelők, az útpor-figyelő állomások, az időjárás-figyelő berendezések és az intelligens utcai világításvezérlők megbízható vezeték nélküli kapcsolatokat igényelhetnek az elosztott helyeken. A vízszigetelés és a megfelelő hőmérsékleti besorolás fontos, ha ezek az eszközök a szabadban működnek.

Mezőgazdasági IoT

A távoli talajmonitoring, az üvegházhatású környezet-ellenőrzés és az akvakultúra-vízminőség-ellenőrzés az NB-IoT-kapcsolatot használhatja a mérések továbbítására olyan helyekről, ahol a hagyományos vezetékes hálózatok kényelmetlenek.

Távoli berendezések riasztásai

Az ipari létesítmények a csatlakoztatott terminálokat használhatják a rendellenes állapotok, berendezéshibák vagy az üzemállapot változásainak bejelentésére. Az antenna teljesítményét a hálózat rendelkezésre állása, az energiagazdálkodás és a kommunikációs modul támogatott szolgáltatásai mellett kell értékelni.

5. Melyek az NB-IoT antenna fő műszaki jellemzői?

A műszaki adatok gyakorlati alapot adnak az antennamodellek összehasonlításához. Az alábbi táblázat összefoglalja a Qianmu kiemelt külső NB-IoT antennájának közzétett paramétereit. A specifikációkat az árajánlatban és az adatlapon újra meg kell erősíteni a megrendelt modellre vonatkozóan.

Ezek a specifikációk a kiemelt terméket írják le, nem pedig az NB-IoT kategóriába tartozó összes antennát. A tényleges teljesítmény a kiválasztott konfigurációtól, telepítési környezettől, hálózati sávtól, kábelútvonaltól és a gazdagéptől függ. A vevőknek kérniük kell a vonatkozó vizsgálati adatokat, ha speciális elfogadási kritériumok szükségesek.

6. Hogyan választja ki a megfelelő NB-IoT antennát?

Az antenna kiválasztása a kész eszköz kommunikációs követelményeivel kezdődik. A laboratóriumban jól teljesítő modellek eltérő eredményeket produkálhatnak, ha fémpanelek, teljesítményelektronika vagy más rádiófrekvenciás érzékeny alkatrészek közelébe telepítik.

A szállítók és az antennakonfigurációk értékelésekor használja a következő ellenőrzőlistát:

• Erősítse meg a hálózati sávokat:Ellenőrizze a telepített operátor és az NB-IoT modul által támogatott frekvenciákat.
• Értékelje a telepítés helyét:Határozza meg, hogy az antennát műanyag burkolatba, fémszekrényen kívülre vagy mobil berendezésre szerelik-e fel.
• Válassza ki a megfelelő rögzítőmenetet:Ellenőrizze a panel vastagságát, a furat átmérőjét, a rendelkezésre álló hézagot és a tömítési követelményeket.
• Illessze a csatlakozót:Ellenőrizze a csatlakozó típusát, nemét, a kábel impedanciáját és a kommunikációs modul interfészét.
• Válassza ki a megfelelő kábelhosszt:Kerülje a szükségtelen kábelhosszúságot, mert a koaxiális kábel rádiófrekvenciás veszteséget okoz, ami csökkentheti az antennához továbbított vagy onnan vett jelet.
• Tekintse át a környezeti feltételeket:Vegye figyelembe az esőt, a port, a szélsőséges hőmérsékleteket, a vibrációt és a sóterhelést.
• Kérjen releváns vizsgálati információkat:Tekintse át a frekvenciaválaszt, a VSWR-t, az erősítést és a javasolt modellre vonatkozó környezeti vizsgálati eredményeket.
• Tesztelje a teljes készüléket:Érvényesítse a csatlakozást és a jelminőséget a tényleges ház, kábelút, modul és tervezett telepítési hely alapján.

Az OEM projekteknél a testreszabás kiterjedhet a ház méretére, a kábelhosszra, a csatlakozó konfigurációjára és a szerelési szerkezetre is. E követelmények megvitatása a szerszámozás vagy a tömeggyártás előtt segít csökkenteni az integrációs változásokat a fejlesztési ciklus későbbi szakaszában.

7. Hogyan javíthatja a telepítés az NB-IoT antenna teljesítményét?

Még egy megfelelően meghatározott antenna is alulteljesíthet, ha rosszul van felszerelve. Néhány gyakorlati intézkedés segíthet megőrizni a rádiófrekvenciás teljesítményt és fenntartani a környezetvédelmet.

1. Válassza ki a megfelelő szerelési pozíciót.Külső szekrényantennákhoz használjon megfelelő panelhelyet, amely elkerüli a közeli fémszerkezetek miatti szükségtelen akadályokat.
2. Rögzítse megfelelően a rögzítőelemeket.Kövesse a gyártó szerelési utasításait és meghúzási előírásait, hogy elkerülje a menet sérülését vagy a tömítés sérülését.
3. Óvatosan vezesse el a koaxiális kábelt.Kerülje az éles kanyarokat, az ismételt hajtogatást, becsípődést és a szükségtelen kábelfutást.
4. Ha lehetséges, válassza le a kábelt az interferenciaforrásoktól.Tartsa távol az RF vezetékeket a zajos teljesítményelektronikától és a kapcsolóelemektől, ha a berendezés elrendezése ezt lehetővé teszi.
5. Vizsgálja meg a tömítőelemeket.Győződjön meg arról, hogy a tömítések és a kábelbevezetési pontok megfelelően vannak felszerelve, különösen a kültéri szekrényekben.
6. Teszt a végső összeszerelés után.Értékelje a hálózat regisztrációját, a jeljelzőket és az alkalmazásszintű adatszolgáltatást reprezentatív működési feltételek mellett.

A telepítést az antennarendszer tervezésének részeként kell kezelni, nem pedig végső mechanikai feladatként. A teljes szerelvény tesztelése a legmegbízhatóbb módja annak, hogy azonosítsuk azokat a problémákat, amelyek az antenna külön értékelése során fel sem merülnek.

8. Gyakran ismételt kérdések az NB-IoT antennákkal kapcsolatban

1. kérdés: Milyen frekvenciatartományt kell támogatnia az NB-IoT antennának?

A szükséges hatótávolság a célhálózat által használt mobilsávoktól függ. A Qianmu kiemelt külső antennája 700–960 MHz-et fed le. A modell kiválasztása előtt ellenőrizze a helyi hálózat telepítését és a modul kompatibilitását.

2. kérdés: NB-IoT antenna telepíthető fém vezérlőszekrényre?

Igen. A csavaros külső antenna gyakran alkalmas fémszekrényekhez, mivel a radiátor a házon kívül is elhelyezhető. A szerelési tervet, a földelést vagy a tengelykapcsoló elrendezését, valamint a beépítési utasításokat az adott modellhez kell követni.

3. kérdés: Az IP67 besorolású NB-IoT antenna alkalmas kültéri használatra?

Az IP67 besorolás a por és víz behatolás elleni védelmének meghatározott szintjét jelzi meghatározott vizsgálati körülmények között. Számos kültéri alkalmazásra alkalmas, de a teljes telepítésnek meg kell őriznie a megfelelő tömítést és a környezetvédelmet is.

4. kérdés: A kábel hossza és a csatlakozó típusa testreszabható?

Igen. A Qianmu felsorolja az 1,5 m-től 10 m-ig terjedő kábellehetőségeket, valamint az SMA, IPEX, BNC és N típusú csatlakozókat. Az elérhetőség a kiválasztott konfigurációtól függ, ezért árajánlat kérésekor ellenőrizze a csatlakozó részleteit és a kábelkövetelményeket.

5. kérdés: A nagyobb antennaerősítés mindig jobb kapcsolatot biztosít?

Nem. Az erősítést a sugárzási mintázat, a telepítés tájolása, a hálózati feltételek és a vevőrendszer mellett kell figyelembe venni. A nagyobb erősítésű antenna nem garantálja automatikusan a jobb teljesítményt minden irányban vagy helyen.

6. kérdés: Hogyan csökkenthetem a jelveszteséget a telepítés során?

Használjon megfelelő kis veszteségű koaxiális kábelt, válasszon megfelelő kábelhosszt, kerülje az éles kanyarokat, gondoskodjon a megfelelő csatlakozó összeszerelésről, és helyezze el az antennát jelentősebb akadályoktól. Ellenőrizze a teljesítményt, miután az antennát a végső burkolatba helyezte.

7. kérdés: Milyen információkat kell megadnom, ha személyre szabott NB-IoT antennát kérek?

Adja meg a működési frekvenciasávokat, a kommunikációs modul modelljét, a burkolat anyagát, a szerelési méreteket, a kábel hosszát, a csatlakozó típusát, a környezeti feltételeket, a célmennyiséget és a szükséges RF vagy behatolás elleni védelem vizsgálati kritériumait. Ez az információ segít a szállítónak a kompatibilitás felmérésében és a megfelelő konfiguráció ajánlásában.

9. Következtetés: Hozzon létre egy megbízhatóbb IoT-kapcsolatot

A jól megválasztott NB-IoT antenna segít a csatlakoztatott eszközöknek hatékony vezeték nélküli kommunikáció fenntartásában az intelligens méréstől és ipari felügyelettől a környezetérzékelő és kültéri vezérlőrendszerekig. A frekvencia-kompatibilitás, az impedancia illesztés, a szerelési szerkezet, a kábelválasztás és a környezetvédelem egyaránt hozzájárul a végeredményhez.

A Qianmu külső NB-IoT antennamegoldást kínál 700–960 MHz-es lefedettséggel, IP67 védelemmel, M12 és M16 rögzítési lehetőségekkel, valamint konfigurálható kábel- és csatlakozóválasztékkal. A berendezésgyártók, a rendszerintegrátorok és az IoT-termékfejlesztők számára ezeknek a paramétereknek a tényleges működési feltételekhez viszonyított értékelése fontos lépés a megbízható üzembe helyezés felé.
