NB-IoT antenna

Az IoT antennáknak három fő típusa érhető el a piacon: beépített patch antennák, tapadókorongos járműre szerelhető antennák és csavaros külső vízálló antennák.

A cikkben bemutatott NB-IoT antenna a csavaros kültéri vízálló antenna kategóriába tartozik. Kifejezetten ipari elektromos vezérlőszekrényekhez, kültéri integrált berendezésdobozokhoz és városi IoT-terminálokhoz készült.

A Qianmu Communication szekrény külső NB-antennája támogatja a teljes sávú NB-IoT-t 700 MHz-től 960 MHz-ig, és kompatibilis a három fő szolgáltató keskenysávú hálózataival: a China Mobile, a China Unicom és a China Telecom. Két elterjedt csavarmérettel, M12-vel és M16-tal kapható, amelyek megfelelnek a legtöbb hazai és importált ipari szekrény beépítési furatszabványainak.

Mi a külső antenna az NB-IoT szekrényekhez

Az NB-IoT szekrény külső antennája egy csavaros, vízálló RF antenna, amelyet ipari IoT-berendezésekhez terveztek. Külsőleg a berendezés szekrényeire van felszerelve, hogy stabil vezeték nélküli jelátvitelt biztosítson az NB-IoT terminálok számára kültéri és ipari környezetben.

Működési elv

Sok vásárló tévesen úgy gondolja, hogy az antenna csak egy fém oszcillátor, és a vízálló ház nincs hatással a jel teljesítményére. Valójában az NB-IoT szekrény külső antennájának szerkezeti kialakítása közvetlenül befolyásolja a nagy távolságú kültéri kommunikáció stabilitását. A működési teljesítmény vektorhálózat-analizátorokkal és árnyékolt visszhangmentes kamrákkal tesztelhető és ellenőrizhető.

1. Alacsony frekvenciájú oszcillátor rezonancia szerkezet

Az NB-IoT a 700–960 MHz-es alacsony frekvenciájú kommunikációs sávban működik, amely hosszabb hullámhosszokkal rendelkezik, és magasabb követelményeket támaszt az oszcillátor hosszával és a földillesztéssel szemben. Az antenna belsejében szegmentált réz sugárzó elemeket használ, amelyek pontosan illeszkednek a keskeny sávú alacsony frekvenciájú rezonanciához, és elkerülik a rezonanciaeltolást és az állóhullám-növekedést, amely a közönséges rövid antennákban található.

2. Szekrénytől szigetelt sugárzási szerkezet

Az antenna a szekrényen kívül van felszerelve. A fémcsavar rögzítésre és földelésre szolgál, míg az oszcillátor biztonságos szigetelési távolságot tart a szekrény fémlemezétől. Ezzel elkerülhető az RF jel árnyékolása és a fémház okozta elnyelése.

Ugyanezen specifikáció esetén a fémszekrénybe szerelt beépített antenna 6–9 dB csillapítást tapasztalhat, míg a külső NB-IoT antenna teljes csillapítása mindössze 1–2 dB.

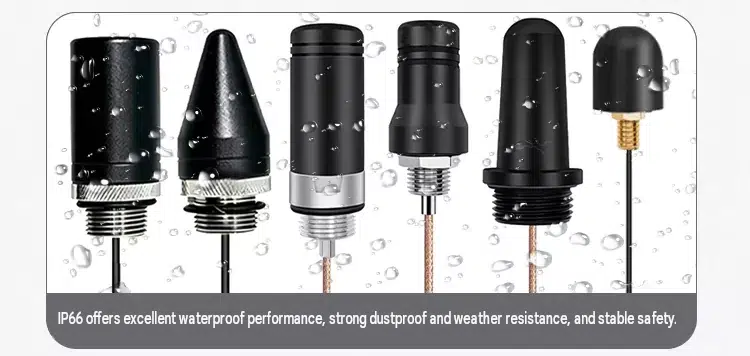

3. Többrétegű lezárt vízálló szerkezet

Az antenna hátsó vízálló szilikon tömítést, menetes vízálló gumigyűrűt és fröccsöntött kivezető huzalszerkezetet tartalmaz, hogy három réteg védelmet biztosítson. Az esővíz és a kondenzvíz a kábel mentén nem juthat be a szekrénybe. Az 50 Ω-os koaxiális kábel stabil rádiófrekvenciás jelátvitelt biztosít, és megakadályozza a külső hőmérséklet-változások által okozott impedancia-eltolódást.

4. Zajcsillapító szerkezet

Az antenna alapja egy földcsatoló gyűrűvel rendelkezik, amely kiszűri a tápegységek, a PLC-k és a szekrényen belüli relék által keltett elektromágneses zajt, csökkenti a zajszintet, és javítja az IoT terminál bázisállomáshoz való hozzáférésének sikerességét.

Kompatibilis berendezések

Az NB-IoT antennát olyan IoT terminálokhoz tervezték, amelyek fémszekrény védelmet és hosszú távú kültéri működést igényelnek. Alkalmas polgári, kereskedelmi és ipari eszközökhöz:

1. Smart Remote Transmission vízmérő szekrények

Települési víz- és gázberendezések, gázgyűjtő dobozok, csővezeték nyomásfigyelő és vezérlőszekrények, valamint online vízminőség-ellenőrző berendezések.

2. Intelligens teljesítmény és ipari vezérlőberendezések

Kültéri áramgyűjtő szekrények, kisfeszültségű elosztó felügyeleti terminálok, fotovoltaikus energiatároló integrált vezérlőszekrények és villamosenergia-mérő koncentrátorok.

3. Smart City biztonsági berendezés

Közúti porfigyelő dobozok, környezet- és időjárásfigyelő állomások, parkolósorompó vezérlőszekrények és kültéri utcai lámpás intelligens vezérlők.

4. Ipari automatizálási terminálok

Gyári műhely adatgyűjtő vezérlődobozok, raktári logisztikai helymeghatározó terminálok és berendezéshiba vezeték nélküli riasztószekrények.

5. Mezőgazdasági IoT-berendezések

Szántóföldi talajfigyelő szekrények, akvakultúra-vízminőség-ellenőrző szekrények és üvegházi környezet integrált felügyeleti berendezései.

Részletes műszaki paraméterek táblázata

Közös GYIK rész

1. kérdés: Megváltoztatható a külső NB-IoT antenna kábelhossza és csatlakozója?

V: Igen. A szabványos modellek 1,5 méter és 10 méter közötti koaxiális kábelhosszakat támogatnak. Az olyan csatlakozók, mint az SMA, IPEX és N, a követelményeknek megfelelően cserélhetők. A tömeges rendelések támogatják az egyedi héjszíneket és a LOGO szitanyomást is.

2. kérdés: Ez a kültéri NB antenna egyidejűleg kompatibilis a China Mobile, a China Unicom és a China Telecom NB kártyákkal?

V: Igen. Az antenna lefedi a teljes 700–960 MHz-es NB-IoT frekvenciasávot, és kompatibilis a három nagy szolgáltató NB-hálózatával. Nem szükséges külön verziót vásárolni a különböző frekvenciasávokhoz.

3. kérdés: Befolyásolja-e a vezeték meghajlása az antenna jelét, ha a szekrény belső helye korlátozott?

V: A kábel finoman hajlítható nagy hajlítási sugárral, de kerülni kell a 90 fokos hajlítást és az ismételt hajtogatást. A jelentős jelgyengülés elkerülése érdekében a telepítés során tartsa a kábelt a lehető legegyenesebben, távol az interferenciaforrásoktól, például tápegységektől és frekvenciaváltóktól.

4. kérdés: Az antenna fémanyája hajlamos a rozsdásodásra a part menti sópermetes környezetben történő hosszú távú használat során?

V: Nem. Az antenna rögzítő anya passzivált rozsdamentes alumíniumötvözetből készült, és 48 órás sópermet teszten ment át. Nem hajlamos a rozsdásodásra vagy beszorulásra a part menti területeken történő hosszú távú kültéri használat során. Erősen korrozív környezetek esetén a mérnököktől kérhet személyre szabott korróziógátló megoldásokat.
