Hogyan javítja a mobilhálózati antenna a vezeték nélküli kapcsolatot?

Tartalomjegyzék

1. Cikkvázlat
2. Mi az a mobilhálózati antenna?
3. Hogyan működik a mobilhálózati antenna?
4. Milyen tényezők befolyásolják a celluláris antenna teljesítményét?
5. Melyik cellás antennatípust válassza?
6. Hogyan választhatja ki a megfelelő mobilhálózati antennát?
7. Hogyan kell felszerelni egy cellás antennát?
8. Hol használják a mobilhálózati antennákat?
9. Hogyan támogatja a Qianmu kommunikáció a cellás antennaprojekteket?
10. Milyen gyakori hibákat érdemes elkerülni?
11. Hogyan tartható fenn stabil cellás antenna teljesítmény?
12. Gyakran Ismételt Kérdések
13. Következtetés

Cikkvázlat

• Ismerje meg az antenna szerepét a cellás kommunikációban.
• Ismerje meg, hogyan befolyásolja a teljesítményt a frekvencia, az erősítés, az impedancia, a sugárzási hatékonyság és a telepítés.
• Hasonlítsa össze a gyakori külső és beágyazott antennakonfigurációkat.
• Határozza meg a legfontosabb tényezőket, amikor új termék antennáját választja.
• A telepítési és integrációs gyakorlatok javítása.
• Ismerje meg a gyakori ipari, jármű-, IoT- és hálózati alkalmazásokat.
• Ismerje meg, hogy a személyre szabott antennafejlesztés hogyan kezelheti a nehéz termékkövetelményeket.
• Használjon gyakorlati hibaelhárítási és karbantartási módszereket a kommunikáció megbízhatóságának javítására.

Mi az a mobilhálózati antenna?

A Cellular Network Antenna egy rádiófrekvenciás alkatrész, amelyet elektromágneses sugárzás átvitelére és vételére terveztek jeleket mobil kommunikációs hálózatokon keresztül. Együtt működik egy cellás modemmel, kommunikációs modullal, koaxiális kábel, csatlakozó és a vezeték nélküli adatokat feldolgozó elektronikus rendszer.

Az alkalmazástól függően a mobil antenna támogathatja a 2G, 3G, 4G LTE, 5G vagy több generációs adatátvitelt. cellás kommunikáció egyidejűleg. A modern berendezések gyakran többsávos működést igényelnek, mert a termékek különböző országokban értékesíthetők, vagy különböző frekvenciatartományokat használó hálózatokon telepíthetők.

Az antenna nem egyszerűen egy tartozék, amely az eszköz külső részére van rögzítve. Fizikai felépítése, méretei, A hely, a földelési referencia, a kábelvezetés, a csatlakozó és a környező anyagok mind befolyásolhatják a rádiófrekvenciás viselkedést. Egy elméletileg nagy nyereségű antenna rosszul működhet, ha rosszul van felszerelve, vagy túl közel van vezető anyagok.

Hogyan működik a mobilhálózati antenna?

Egy cellás kommunikációs rendszer a digitális információt rádiófrekvenciás energiává alakítja. A cellás modul RF jelet generál, és az antenna útján továbbítja. Az antenna az elektromos rádiófrekvenciás energiát alakítja át elektromágneses hullámok, amelyek a környező környezetben terjednek.

A fogadás során a folyamat ellenkező irányban működik. A sejtből érkező elektromágneses energia a bázisállomás elektromos RF jelet indukál az antennánál. A jel az RF úton halad a kommunikációs modul, ahol feldolgozzák és használható adatokká alakítják.

Számos műszaki jellemző határozza meg, hogy ez a folyamat mennyire hatékony:

• Frekvencia tartomány:Meghatározza, hogy az antenna mely mobilsávokon működhet hatékonyan.
• Nyereség:Leírja, hogy az antenna hogyan koncentrálja vagy osztja el a kisugárzott energiát bizonyos irányokba.
• Impedancia:A megfelelő illesztés segít csökkenteni az adó felé visszaverődő rádiófrekvenciás teljesítményt.
• VSWR:Jelzi az impedancia illesztést a működési frekvencia tartományban.
• Sugárzás hatékonysága:Azt jelzi, hogy a szolgáltatott RF-teljesítmény milyen hatékonyan alakul át sugárzássá.
• Polarizáció:Befolyásolja, hogy az antenna hogyan kölcsönhatásba lép a vett jel polarizációjával.
• Mechanikai szerkezet:Meghatározza, hogy az antenna hogyan integrálható a végső berendezésbe.

Ez megmagyarázza, hogy miért vezethet az antenna kiválasztása kizárólag a terméknév vagy a névleges erősítési specifikáció alapján kiábrándító eredményeket. Az RF teljesítményt a teljes eszköz részeként kell értékelni.

Milyen tényezők befolyásolják a celluláris antenna teljesítményét?

Ha egy mobileszköz instabil kapcsolatoktól, lassú adatátviteltől, gyakori hálózati leállástól, ill gyenge lefedettség esetén az antennarendszert a modem és a hálózati feltételek mellett figyelembe kell venni. Több gyakorlati tényezők csökkenthetik a teljesítményt.

Miért számít az antenna elhelyezése?

Az antenna elhelyezése a vezeték nélküli terméktervezés egyik leginkább figyelmen kívül hagyott szempontja. Ezután egy antennát szereltek fel az akkumulátorhoz, fémvázhoz, áramköri laphoz, kábelköteghez vagy más vezetőképes alkatrészhez eltérően viselkedhet ugyanabból az antennából szabad térben tesztelve.

Külső antennák esetén a megfelelő távolság és a megfelelő rögzítési hely segíthet kiszámíthatóbb antenna esetén sugárzási környezet. A beágyazott antennák esetében a mérnököknek figyelembe kell venniük a rendelkezésre álló műanyag földterületet ház, PCB elrendezés, belső alkatrészek, valamint az antenna és más RF-érzékeny áramkörök közötti távolság.

Melyik cellás antennatípust válassza?

Nincs minden eszközhöz megfelelő univerzális mobilantenna. A megfelelő konfiguráció attól függ berendezés felépítése, rendelkezésre álló beépítési hely, szükséges frekvenciasávok, környezeti feltételek, ill kívánt RF teljesítményt.

Külső cellás antennák

A külső antennák akkor hasznosak, ha a berendezés burkolata jelentős rádiófrekvenciás akadályt okoz, vagy ha a a termék rugalmas beépítési helyzetet igényel. A gyakori konfigurációk közé tartoznak a rúdantennák, gumiantennák, mágneses bázisú antennák és egyéb kívülről szerelt szerkezetek.

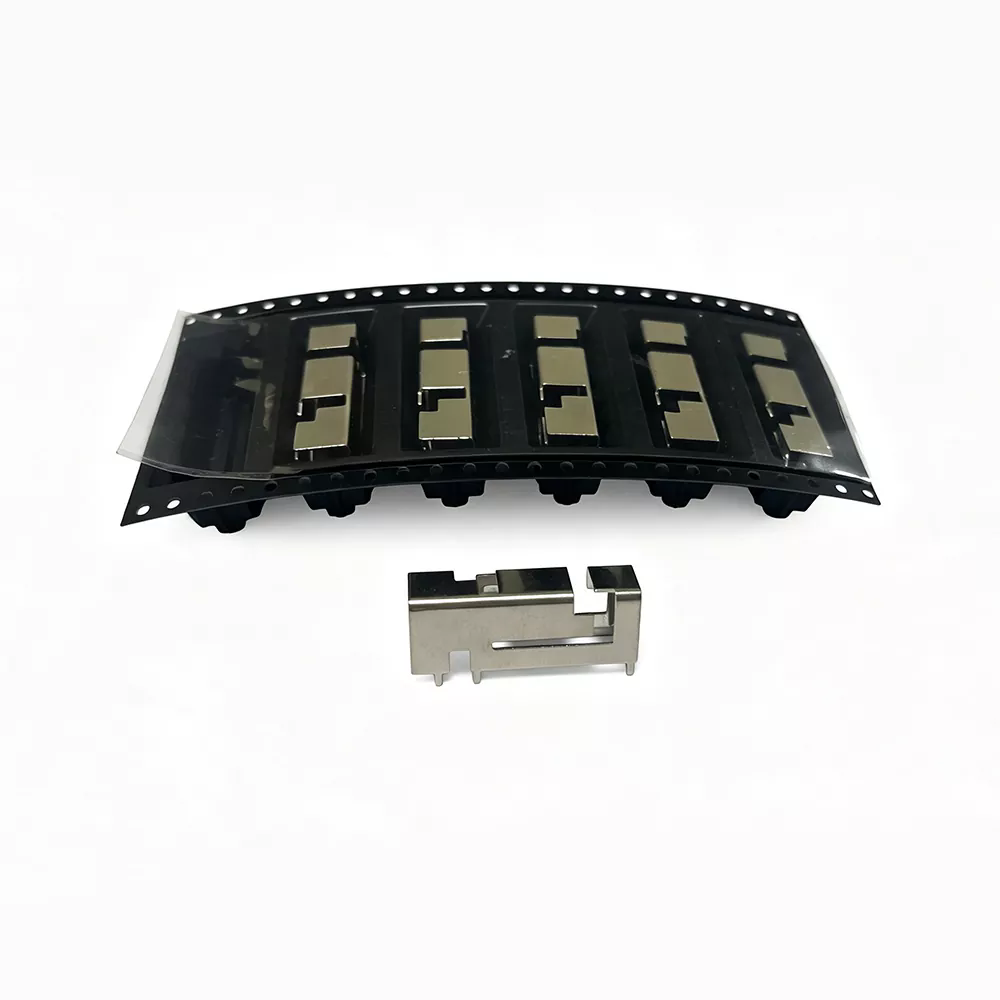

Beágyazott cellás antennák

A beágyazott antennákat letisztult megjelenésű, kompakt szerkezetű vagy védett belső termékekhez tervezték fontos a telepítés. Integrálhatók elektronikus berendezésekbe, IoT terminálokba, kommunikációba eszközök és egyéb kompakt termékek.

Mágneses bázisú antennák

A mágneses rögzítés kényelmes felszerelést tesz lehetővé megfelelő fémfelületekre, és leegyszerűsíti a telepítést az antennát a telepítés vagy a tesztelés során át kell helyezni. A kábel hosszát és a csatlakozót kell kiválasztani egyidejűleg figyelembe kell venni.

Egyedi antennamegoldások

Az egyedi tervezés különösen akkor válik értékessé, ha egy szabványos antenna nem tudja kielégíteni a mechanikai ill a végtermék elektromos követelményei. Méretek, kábelhossz, csatlakozó, frekvencia lefedettség, szerelés szerkezetét és az RF karakterisztikákat szükség lehet az alkalmazáshoz igazítani.

Hogyan választhatja ki a megfelelő mobilhálózati antennát?

Az antenna kiválasztását a tényleges termékkövetelményekkel kell kezdeni, nem pedig egy általános antenna katalógussal. A szisztematikus kiválasztási folyamat csökkentheti az újratervezést, a tesztelési késéseket és a váratlan kommunikációs problémákat.

1. Határozza meg a cellás szabványokat.Határozza meg, hogy a termékhez 2G, 3G, 4G LTE, 5G vagy technológiák kombinációja szükséges.
2. Határozza meg a szükséges frekvenciasávokat.A különböző piacok és hálózatüzemeltetők más-más sávot használhatnak, ezért a megcélzott működési frekvenciáknak meg kell felelniük meg kell erősíteni az antenna kiválasztása előtt.
3. Ellenőrizze a rendelkezésre álló telepítési helyet.Az antennaszerkezet kiválasztása előtt mérje meg a házat, a rögzítési területet, a hézagot és a belső teret.
4. Határozza meg a csatlakozó és a kábel követelményeit.A csatlakozó típusának és a kábel hosszának meg kell egyeznie a kommunikációs modullal és a mechanikai összeállítással.
5. Vegye figyelembe a működési környezetet.A kültéri berendezések, járművek, ipari szekrények és hordozható termékek nagyon eltérő követelményeket támasztanak.
6. Tekintse át az RF teljesítményt.Értékelni kell a frekvenciaválaszt, az erősítést, a VSWR-t, az impedanciát, a hatékonyságot és a sugárzási jellemzőket.
7. Érvényesítse az antennát a késztermékben.A végső teljesítményt az integráció után ellenőrizni kell, mert a ház és a környező alkatrészek megtehetik az RF viselkedés megváltoztatása.

Hogyan kell felszerelni egy cellás antennát?

Még egy jól megtervezett mobilhálózati antenna is alulteljesíthet, ha a telepítés rosszul történik. A telepítést ezért az RF tervezési folyamat részeként kell kezelni, nem pedig végső összeszerelési feladatként.

Tartsa távol az antennát a főbb akadályforrásoktól

Ahol lehetséges, ne helyezze az antennát közvetlenül a nagy fém alkatrészek vagy a sűrűn csomagolt elektronika mellé szerelvények. A fém befolyásolhatja az áramelosztást, és megváltoztathatja az antenna tervezett sugárzási jellemzőit.

Vezérlőkábel-útválasztás

A koaxiális kábelt óvatosan kell elvezetni, és védeni kell a szükségtelen mechanikai igénybevételtől. Túlzottan A bonyolult irányítás, az éles kanyarulatok, a rossz csatlakozók vagy a nem megfelelő kábelválasztás további rádiófrekvenciát eredményezhet veszteség és megbízhatóság.

Fontolja meg a végső mellékletet

Az antenna készterméken kívüli tesztelése hasznos a kezdeti értékeléshez, de nem helyettesíti érvényesítés a tényleges burkolaton belül. Műanyag vastagság, fém alkatrészek, NYÁK méretei, akkumulátor pozíció, és a szerelési hardver mind befolyásolhatja a végeredményt.

Érvényesítés a tömeggyártás előtt

A prototípus-tesztelés lehetővé teszi a mérnökök számára, hogy azonosítsák az RF-problémákat a nagyszabású gyártás megkezdése előtt. Ez van különösen fontos azoknál a termékeknél, amelyek több cellás sávban működnek, vagy fenn kell tartaniuk a kapcsolatot változó környezetek.

Hol használják a mobilhálózati antennákat?

A cellás kommunikáció praktikus módot biztosít a berendezések számára az adatok továbbítására, anélkül, hogy fixtől függne vezetékes hálózat. Ennek eredményeként a mobilhálózati antennákat számos iparágban használják.

Ugyanez az elv vonatkozik az intelligens infrastruktúrára, kültéri berendezésekre, kommunikációs terminálokra, energiára felügyeleti eszközök és egyéb csatlakoztatott rendszerek, ahol a megbízható vezeték nélküli hozzáférés elengedhetetlen.

Hogyan támogatja a Qianmu kommunikáció a cellás antennaprojekteket?

Qianmu kommunikációvezeték nélküli kommunikációs antennák fejlesztésére és gyártására összpontosít, megoldásokat kínál mobil, IoT, helymeghatározási, útválasztó és egyéb vezeték nélküli alkalmazásokhoz. A cellás antennája A portfólió különböző szerkezeteket és telepítési módszereket foglal magában, hogy megfeleljen a különféle berendezések kialakításának.

A csatlakoztatott berendezéseket fejlesztő ügyfelek számára a tapasztalt antennával való munkavégzés legfontosabb előnye A beszállító képes az RF követelményeket a mechanikai integrációval együtt figyelembe venni. Egy termék megkövetelheti a meghatározott frekvenciatartomány, kompakt méretek, adott csatlakozó, meghatározott kábelhossz vagy speciális szerelési szerkezet. Ezeknek a követelményeknek együtt kell működniük, nem pedig egymástól függetlenül értékelni őket.

Testreszabási lehetőségek

A prototípustól a gyártásig

A gyakorlati antennafejlesztési folyamat magában foglalhat alkalmazáselemzést, frekvenciaértékelést, szerkezeti elemzést tervezés, RF optimalizálás, prototípus gyártás, teljesítményteszt és tömeggyártás. Ez a megközelítés segít azonosítsa a lehetséges integrációs problémákat a termelési mennyiség növekedése előtt.

A Qianmu Communication támogatja a szabványos termékeket, valamint a testreszabott és OEM-orientált követelményeket. Attól függően a projekten az ügyfelek megadhatnak olyan paramétereket, mint a frekvencia, méret, csatlakozó, kábel, szerelési mód, és egyéb alkalmazással kapcsolatos követelmények.

A cég termékpalettája külső antenna konfigurációkat, belső antenna megoldásokat, mágneses bázist tartalmaz különböző kommunikációs alkalmazásokhoz tervezett tervek, beágyazott termékek és cellás antennák.

Milyen gyakori hibákat érdemes elkerülni?

Sok vezeték nélküli kapcsolati problémát nem a hibás antenna okoz, hanem a antenna kiválasztása vagy integrálása antennát a teljes RF rendszer figyelembevétele nélkül.

1. Csak nyereség alapján történő választás:Az erősítés csak egy paraméter. Frekvencia lefedettség, hatásfok, sugárzás a minta, az illeszkedés, a méret és a beépítési feltételek is számítanak.
2. A burkolat figyelmen kívül hagyása:Az antennát a tényleges termékkörnyezetben kell értékelni.
3. Rossz frekvenciatartomány használata:Olyan antenna, amely nem fedi le megfelelően a szükséges sávokat nem nyújt megbízható teljesítményt egyszerűen azért, mert a modem támogatja ezeket a sávokat.
4. Kábelveszteség kilátással:A hosszú vagy nem megfelelő RF kábelek csökkenthetik a készülék számára elérhető jelet antenna rendszer.
5. A prototípus tesztelésének kihagyása:Kis tervezési változtatások jelentős RF eltéréseket okozhatnak, különösen a kompakt termékekben.
6. A regionális követelmények meghatározásának elmulasztása:A nemzetközi piacokra szánt termékekre szükség lehet különböző cellás sávkombinációk.

Hogyan tartható fenn stabil cellás antenna teljesítmény?

A hosszú ideig használt berendezések esetében az antenna megbízhatósága mind a rádiófrekvenciás, mind a mechanikai jellemzőktől függ integritását. Az időszakos ellenőrzés segíthet a problémák azonosításában, még mielőtt kommunikációs hibákká válnának.

• Vizsgálja meg a külső antennák fizikai sérülését.
• Ellenőrizze a rögzítőelemek meglazulását vagy elmozdulását.
• Ellenőrizze a csatlakozókat korrózió, szennyeződés vagy mechanikai sérülések szempontjából.
• Ellenőrizze a szabad kábelek kopását, zúzódását vagy túlzott meghajlását.
• Tekintse át a kommunikációs teljesítményt a jelentősebb berendezésmódosítások után.
• Vizsgálja meg az ismétlődő hálózati kieséseket, ahelyett, hogy feltételezze, hogy mindig a mobilhálózat a felelős.
• Használjon megfelelő környezetvédelmet kültéri és ipari létesítményeknél.

Ha egy termék tartós csatlakozási problémát tapasztal, a hibaelhárítás során a teljes jelet figyelembe kell venni elérési út: hálózat elérhetősége, modem konfigurációja, RF kábel, csatlakozó, antenna, burkolat, tápegység és telepítési környezet.

Gyakran Ismételt Kérdések

Mire használható a mobilhálózati antenna?

A Cellular Network Antenna lehetővé teszi, hogy a mobiltelefon-kompatibilis berendezések vezeték nélküli jeleket továbbítsanak és fogadjanak mobilhálózatok. A tipikus alkalmazások közé tartoznak a 4G LTE és 5G útválasztók, IoT terminálok, ipari berendezések, távfelügyeleti eszközök, járműrendszerek és kommunikációs átjárók.

Támogathat egy antenna több mobilsávot?

Igen. A többsávos antennák úgy tervezhetők, hogy több frekvenciatartományban működjenek. A pontos támogatott sávok az antenna kialakításától és a célalkalmazás követelményeitől függ.

Hogyan válasszak antennát 4G vagy 5G eszközhöz?

Kezdje a szükséges frekvenciasávok azonosításával, majd vegye figyelembe az antenna típusát, beépítési helyét, méretét, erősítés, VSWR, impedancia, csatlakozó, kábelhossz, környezeti feltételek és az eszköz burkolata. A végső tesztelést az integráció után kell elvégezni.

A nagyobb nyereségű antenna mindig jobb teljesítményt nyújt?

Nem. A nagyobb nyereség nem jelent automatikusan jobb teljesítményt minden alkalmazásban. Sugárzási minta, frekvencia kompatibilitás, beépítési helyzet, hatékonyság, illesztés és a környező környezet lehet ugyanolyan fontos.

Testreszabható a mobilantenna?

Igen. A beszállítótól és a projekt követelményeitől függően a testreszabás magában foglalhatja a frekvenciatartományt, az antennát méretek, csatlakozó, kábelhossz, szerelési mód, szerkezet és rádiófrekvenciás jellemzők.

Miért gyenge a mobileszközöm jele még jó modem mellett is?

A modem csak egy része a vezeték nélküli rendszernek. Antenna elhelyezés, RF illesztés, kábelvesztés, burkolat az anyagok, a csatlakozó minősége, a környező interferencia és a hálózati feltételek egyaránt befolyásolhatják a végső jelet teljesítményt.

Tud-e a Qianmu Communication mintát adni a tömeggyártás előtt?

A Qianmu Communication támogatja a prototípusok fejlesztését és a nagyobb gyártási programok előtti műszaki ellenőrzést. Ez segíthet az ügyfeleknek abban, hogy értékeljék az antennát a tervezett berendezésen belül, mielőtt elköteleznék magukat a tömeggyártás mellett.

Mely iparágak használnak általában cellás antennákat?

A cellás antennákat széles körben használják az ipari IoT-ben, az intelligens szállításban, a flottakezelésben, a távfelügyeletben, vezeték nélküli hálózat, járműkommunikáció, intelligens mérés, ipari átjárók és egyéb csatlakoztatott rendszerek.

Milyen csatlakozók használhatók mobilantennákhoz?

A csatlakozó kiválasztása a kommunikációs modultól és a mechanikai kialakítástól függ. Gyakori RF csatlakozók SMA, IPEX, MMCX és egyéb, az alkalmazáshoz megfelelő konfigurációk.

Következtetés

A mobilhálózati antenna alapvető szerepet játszik a berendezések csatlakoztatásának hatékonyságának meghatározásában mobilhálózattal kommunikál. A megbízható teljesítmény többen múlik, mint az a megfelelő terméknév. Frekvencia lefedettség, impedancia illesztés, erősítés, hatásfok, beépítési helyzet, kábel A konfigurációt, a ház kialakítását, a környezeti feltételeket és a végső eszköz tesztelését mind figyelembe kell venni.

Ipari IoT termékeket, útválasztókat, járműrendszereket, távfelügyeleti berendezéseket fejlesztő gyártóknak, kommunikációs terminálok vagy más csatlakoztatott eszközök, a megfelelő antenna kiválasztása a tervezési folyamat korai szakaszában lehetséges csökkenti az integrációs kockázatokat és javítja a hosszú távú kommunikációs stabilitást.

Qianmu kommunikációMobilhálózati antenna megoldásokat kínál különböző kommunikációhoz követelményeknek, beleértve a szabványos termékeket és a testreszabott antennafejlesztést. Figyelembe véve az RF teljesítményt, mechanikai integráció, csatlakozó kiválasztása, kábelkonfiguráció és alkalmazási követelmények, a megfelelő antenna megoldás prototípus projektekhez és volumengyártáshoz egyaránt fejleszthető.
