LDS antenna

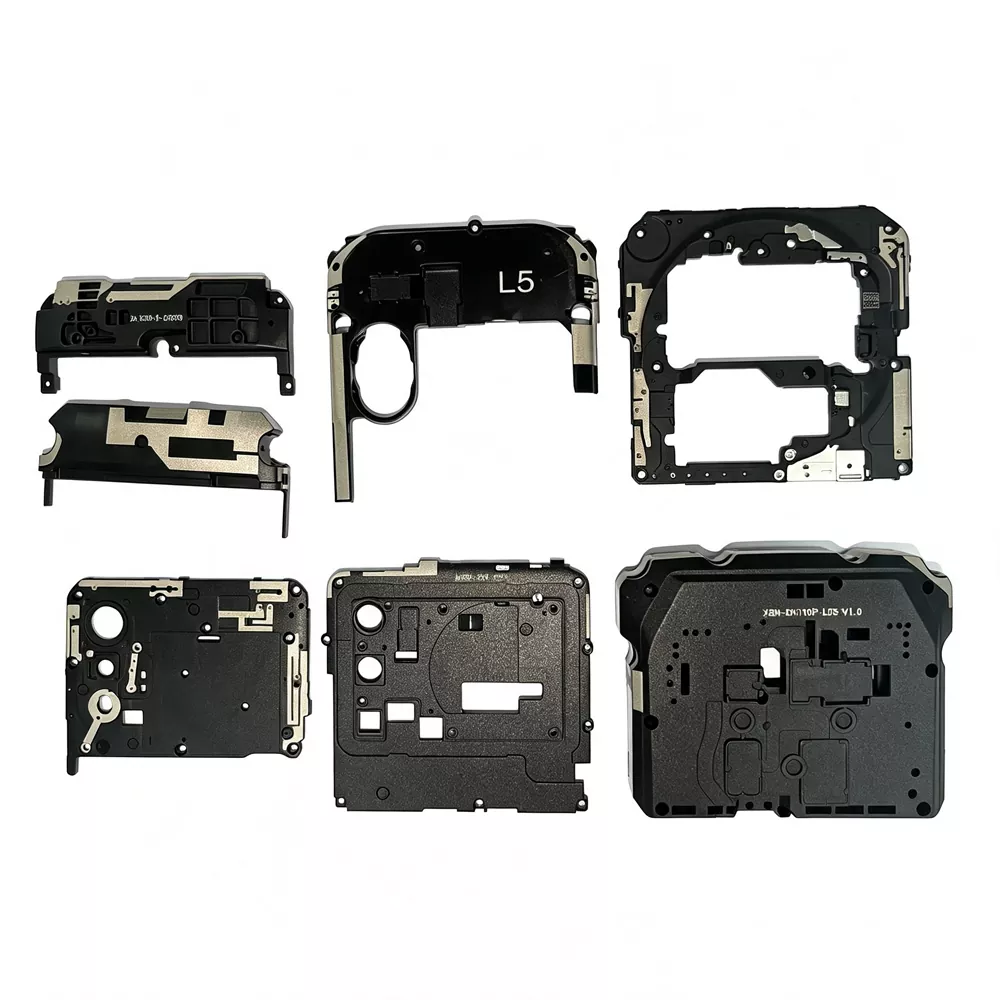

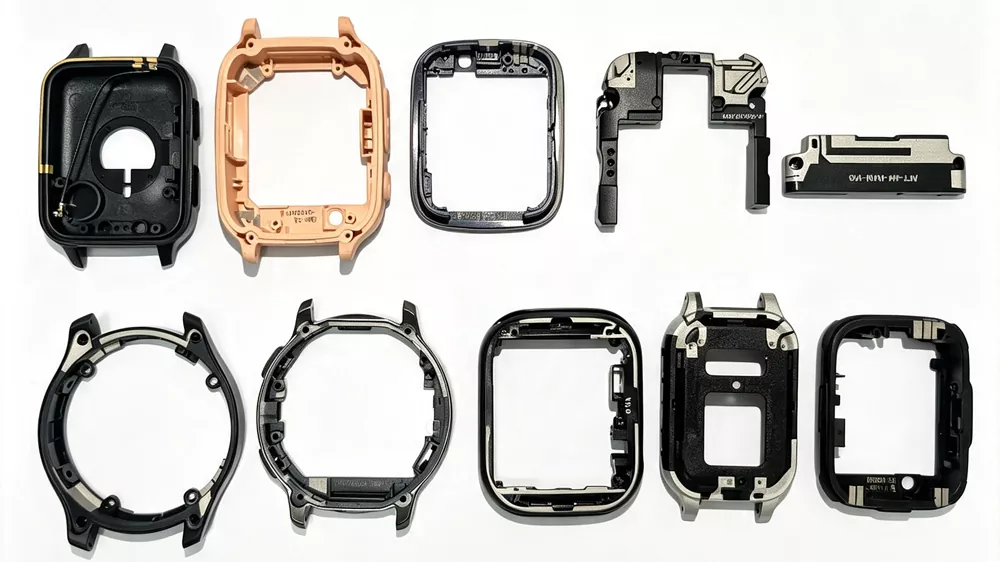

Az LDS Antenna (Laser Direct Structuring Antenna) egy 3D-MID alapú rádiófrekvenciás szerkezet, amelyet fröccsöntött műanyag hordozókon lézeres aktiválással, majd szelektív kémiai bevonattal állítanak elő, hogy vezetőképes antennanyomokat képezzenek.

Az eljárás lehetővé teszi a vezetőképes minták közvetlen meghatározását háromdimenziós házelemeken, ahol az antenna geometriája a mechanikai szerkezetbe van ágyazva, nem pedig külön RF alkatrészként.

Ellentétben a hagyományos bélyegzett vagy fémlemez antennákkal, amelyek külön rögzítést igényelnek a készülék belsejében, az LDS Antenna a sugárzó szerkezetet a burkolatba vagy a belső műanyag keretbe integrálja, lehetővé téve, hogy az antenna útvonala bonyolult 3D geometriákat kövessen, miközben megtartja a meghatározott elektromos jellemzőket.

A rendszer szempontjából az LDS technológia a 3D-MID-hez (Three-Dimensional Molded Interconnect Device) tartozik, ahol egyetlen fröccsöntött alkatrész egyesítheti a szerkezeti, vezetőképes és házfunkciókat a lézerrel aktivált felületek szelektív fémezésével.

Működési elv

Az LDS antennák gyártási folyamata négy fő lépésre osztható:

1. lépés – Fröccsöntés: LDS-specifikus funkcionális műanyagok felhasználásával (amelyek speciális fém-szerves kompozit adalékanyagokat tartalmaznak), fröccsöntéssel háromdimenziós műanyag konzolt vagy házat készítenek.

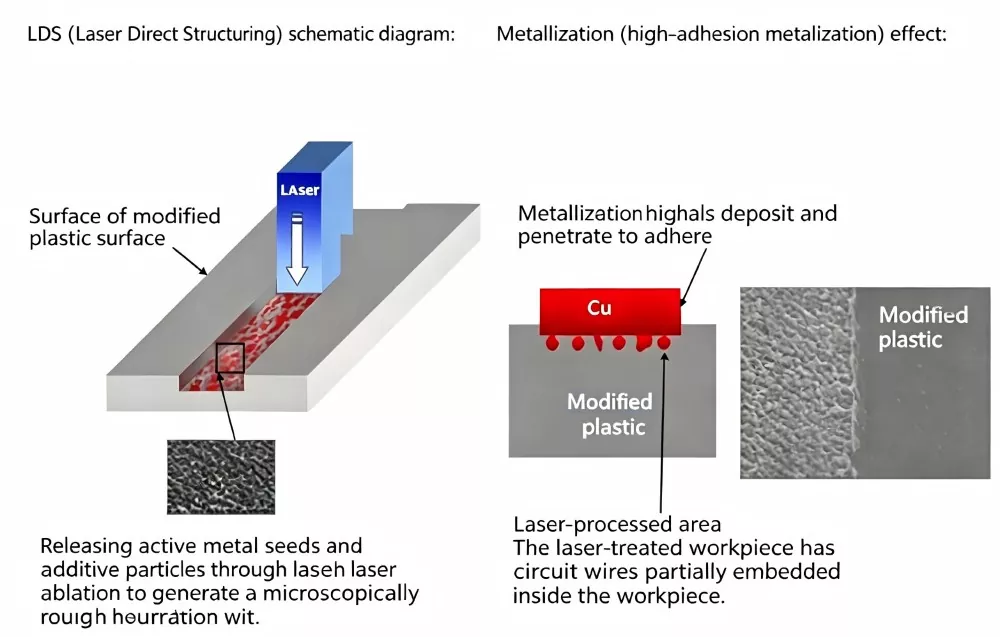

2. lépés – Lézeres aktiválás: A számítógép a vezetőképes minta pályájának megfelelően vezérli a lézer mozgását, a lézert a háromdimenziós műanyag alkatrész felületére vetíti, és másodperceken belül aktiválja az áramköri mintát. A lézerrel besugárzott területeken az adalékanyagok aktiválódnak, így mikroszkopikusan érdes felület jön létre, amely elősegíti a fémlerakódást.

3. lépés – Kémiai bevonat: Helyezze az aktivált műanyag részeket vegyi bevonatú fürdőbe, ahol fémek, például réz, nikkel és arany szelektíven lerakódnak az aktivált területeken, vezető nyomokat képezve.

4. lépés – Összeszerelés és tesztelés: Az antennaáramkör LDS-háza elektromosan csatlakozik a PCB-alaplaphoz rugóérintkezőkkel, tűkkel vagy B2B csatlakozókkal. Hálózatanalizátorral végzett teljes ellenőrzést követően a szerelvény leszállításra kerül.

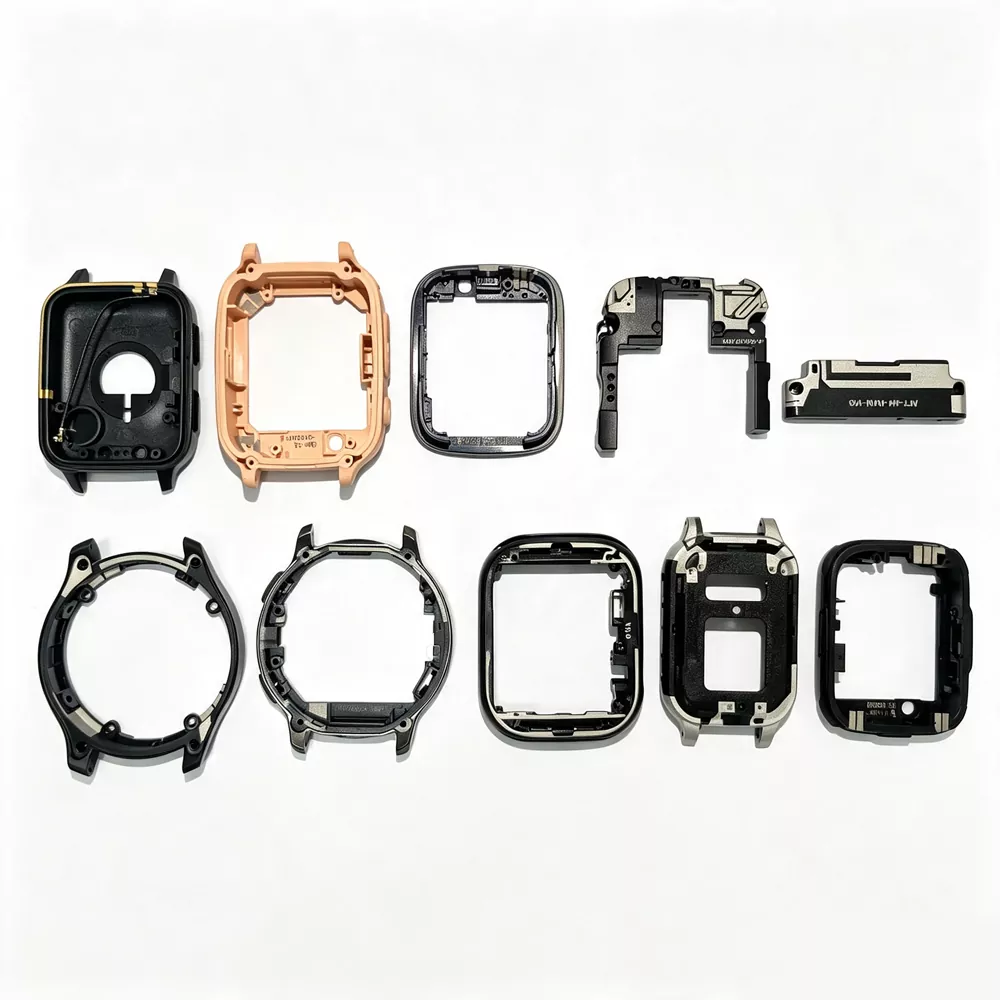

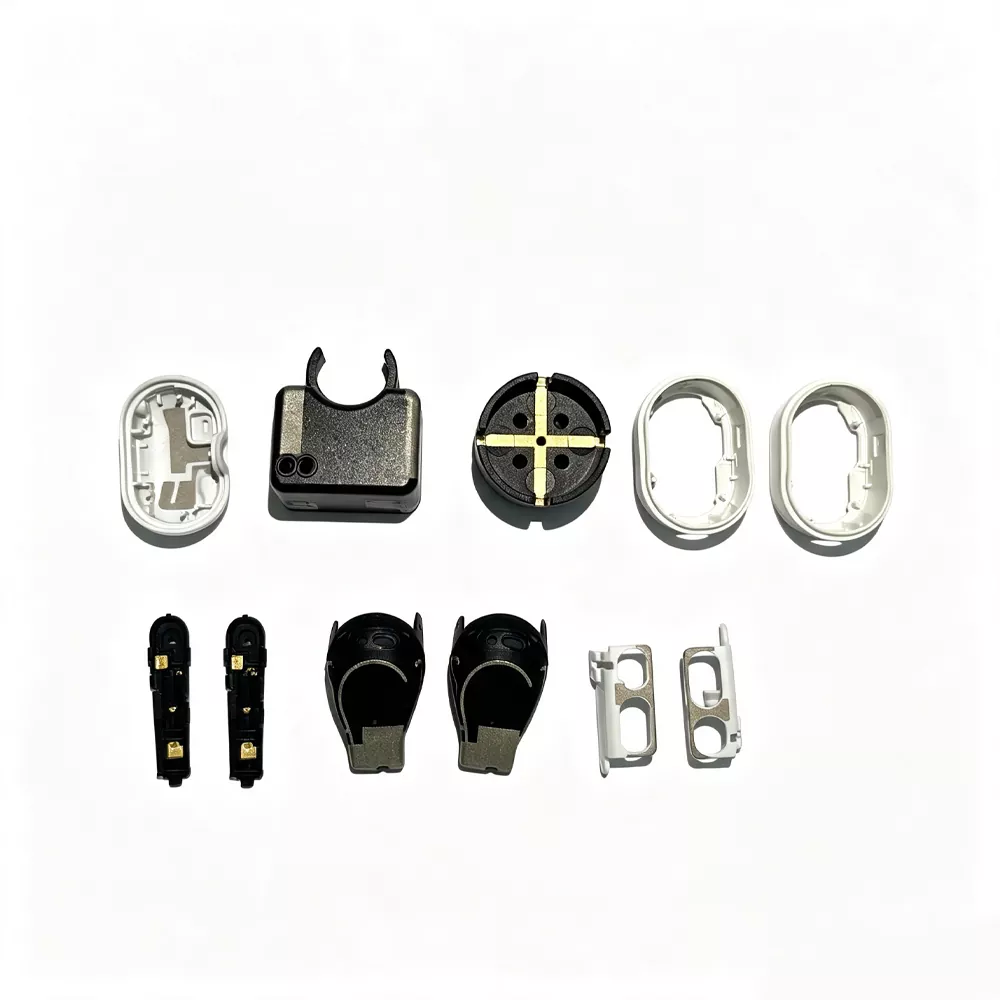

Alkalmazható eszközök

Az LDS antennatechnológiát számos iparágban és vezeték nélküli alkalmazásban széles körben használják:

Alapvető értékesítési pontok

1. Nagy térintegrációs képesség

Az LDS antennák közvetlenül a készülékházba vagy szerkezeti konzolokba integrálhatók, így vékonyabb termékkialakítást tesz lehetővé anélkül, hogy az RF teljesítmény jelentősen csökkenne. Az antenna hézagát precíz 3D mintázattal érik el műanyag felületeken, így alkalmas kompakt többsávos vezeték nélküli eszközökhöz.

2. Gyártási stabilitás és folyamatkonzisztencia

A lézeres strukturálás nagy ismételhetőséget és stabil mintafelbontást biztosít, így alkalmas folyamatos gyártási környezetekhez. Mindegyik egységet általában rádiófrekvenciás teszteléssel validálják, és a kulcsparamétereket, például az S11-et ellenőrzik, hogy biztosítsák a tervezési céloknak megfelelő teljesítményt.

3. Csökkentett belső rádiófrekvenciás interferencia

Mivel a vezetőképes minták közvetlenül az eszköz házán alakulnak ki, az LDS szerkezetek csökkentik a belső vezetékektől való függőséget, és minimalizálják a burkolaton belüli közeli fém alkatrészek által okozott interferenciát.

4. Többsávos antennaintegrációs képesség

Több funkcionális antenna (LTE/GSM/Wi-Fi/Bluetooth/GNSS) integrálható egyetlen 3D-s hordozóra, csökkentve az általános komponensek számát és leegyszerűsítve a rendszerszintű RF architektúrát.

5. Rugalmas 3D RF tervezési lehetőség

Az LDS technológia támogatja az összetett vezető geometriák megvalósítását ívelt felületeken, lehetővé téve az antenna elrendezésének, hogy kövesse a mechanikai kontúrokat, miközben fenntartja a meghatározott RF-korlátokat a különböző frekvenciasávokban.

Műszaki előírások

A lézergravírozás folyamata és óvintézkedések

(1) Megjegyzések a vezetőképes áramkörök kialakításához

① Az LDS 3D hordozókon történő nyomkövetés során kerülni kell a gyakori éles szögű átmeneteket. A többoldalas szerkezeteknél a szomszédos felületeken történő folyamatos vezetés általában javítja a folyamat stabilitását és a bevonat egyenletességét, különösen nagyobb házaknál.

② A minimális lézerrel meghatározott nyomszélesség általában 0,2 mm körül van, a tervezési felbontástól és a hordozó geometriájától függően.

③ A szomszédos vezetőpályák közötti minimális távolságot általában 0,5 mm felett kell tartani, hogy csökkentsék a bevonatos hídképződés kockázatát az elektrokémiai leválasztás során.

④ A vezetőképes területek és a burkolat határai közötti távolságot általában szubmilliméteres skálán szabályozzák. A lézeres feldolgozás során az élek szennyeződésének csökkentése érdekében az üreg falai közelében általában körülbelül 1–2 mm-es puffertávolságot alkalmaznak.

⑤ A felület geometriája befolyásolja a bevonat viselkedését. A lapos területek általában stabilabb lézeraktiválást és bevonat konzisztenciát biztosítanak, míg az ívelt felületek vastagságbeli és adhéziós eltéréseket okozhatnak a szögexpozíciós különbségek miatt.

⑥ A lézeres strukturálás után az alkatrészeket közvetlenül a galvanizálásra visszük át, hogy minimalizáljuk az oxidációt és a felületi szennyeződést a fémezés előtt.

(2) Az LDS termék tárolási követelményei a bevonat és bevonat előtt

① A lézerrel aktivált alkatrészeket szabályozott páratartalom mellett kell tárolni (általában 60% relatív páratartalom alatt), és amint a folyamat áramlása lehetővé teszi, át kell vinni a bevonatba, hogy csökkentse a felület oxidációjának kockázatát.

② Kerüljük a lézerrel megmunkált felületekkel való közvetlen érintkezést, mivel a szennyeződés befolyásolhatja a későbbi fémlerakódás minőségét.

③ A kezelés és a szállítás során erre a célra szolgáló tálcákat vagy rögzítőelemeket használnak a helyzet stabilitásának megőrzésére, valamint a felületi sérülések vagy mikrokarcolások megelőzésére.

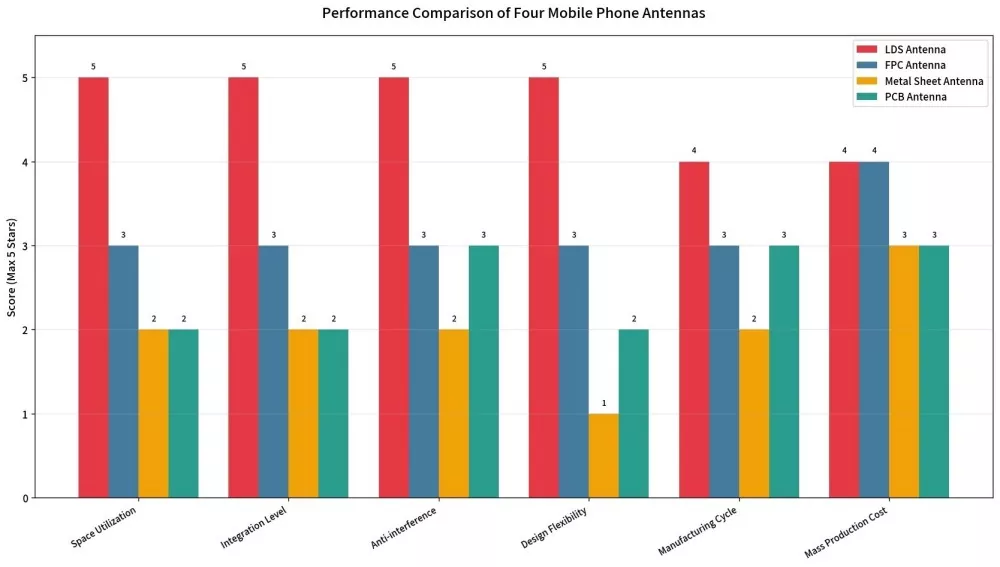

Hasonlítsa össze a társaival

Minőség-ellenőrzési folyamat

1. Beérkező anyagok ellenőrzése: A fémadalékanyag-tartalom vizsgálata kifejezetten LDS-hez tervezett műanyag részecskékben

2. Fröccsöntés vezérlés: Méretpontosság ±0,05mm

3. Lézeres jelölés: AOI automatizált optikai ellenőrzés az áramkör integritására

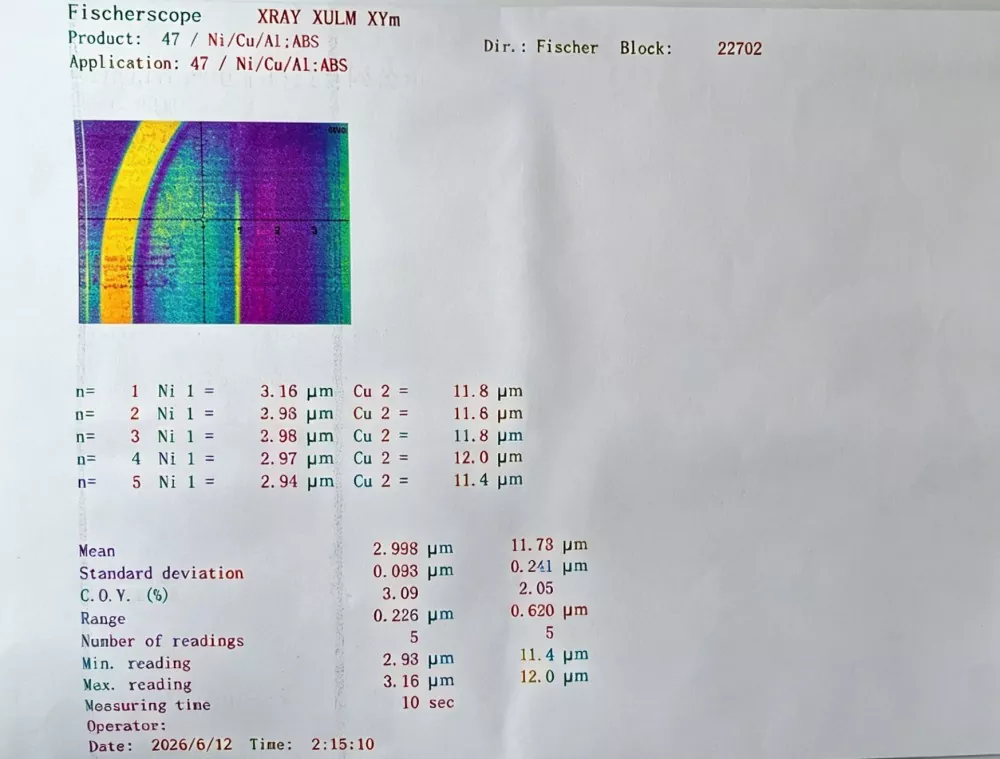

4. Vegyi bevonat: Bevonatvastagság egyenletességének vizsgálata (rézréteg ≥ 5 μm, nikkel/arany réteg ≥ 0,1 μm)
