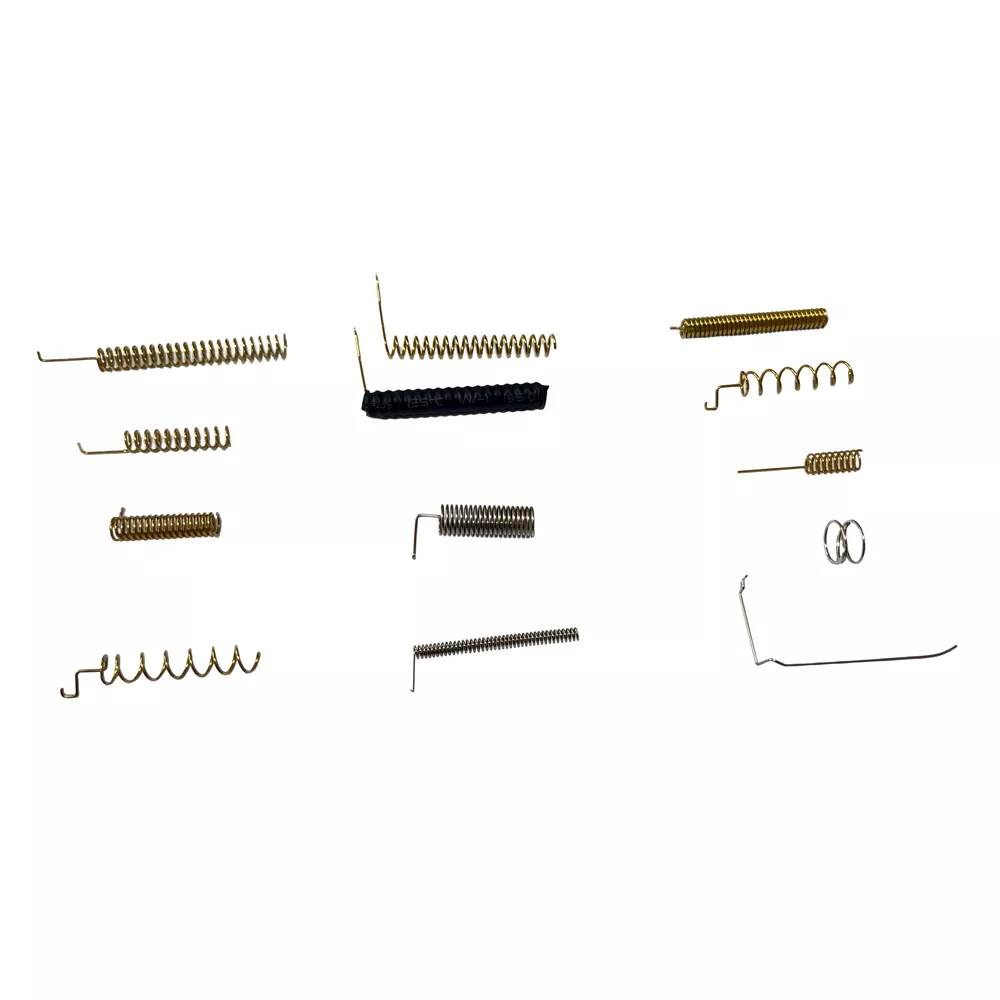

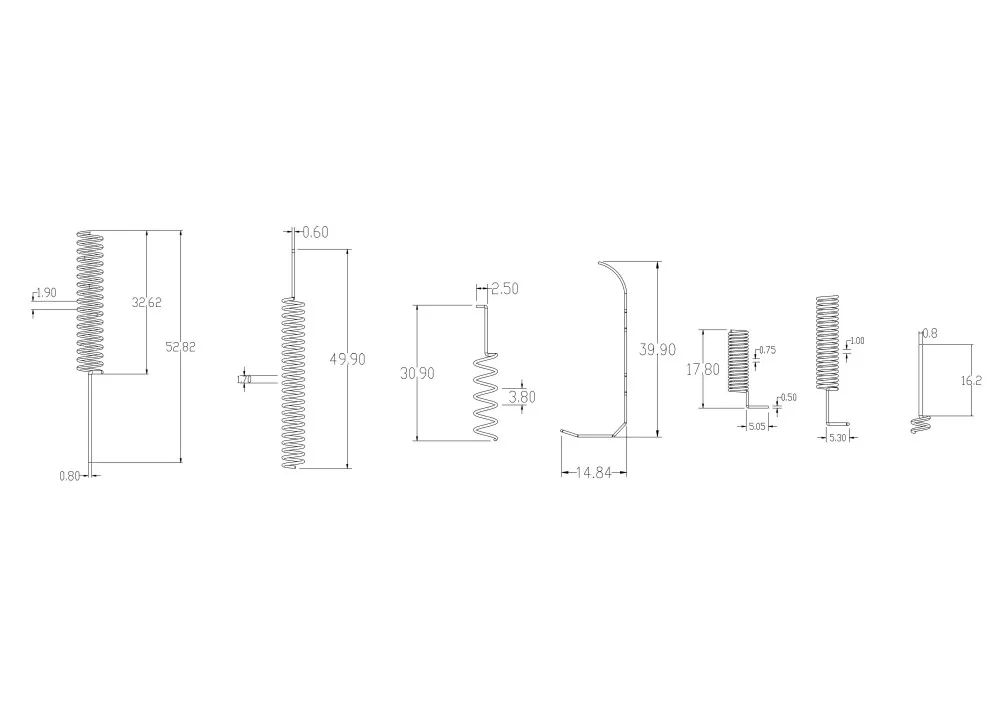

Tavaszi antenna

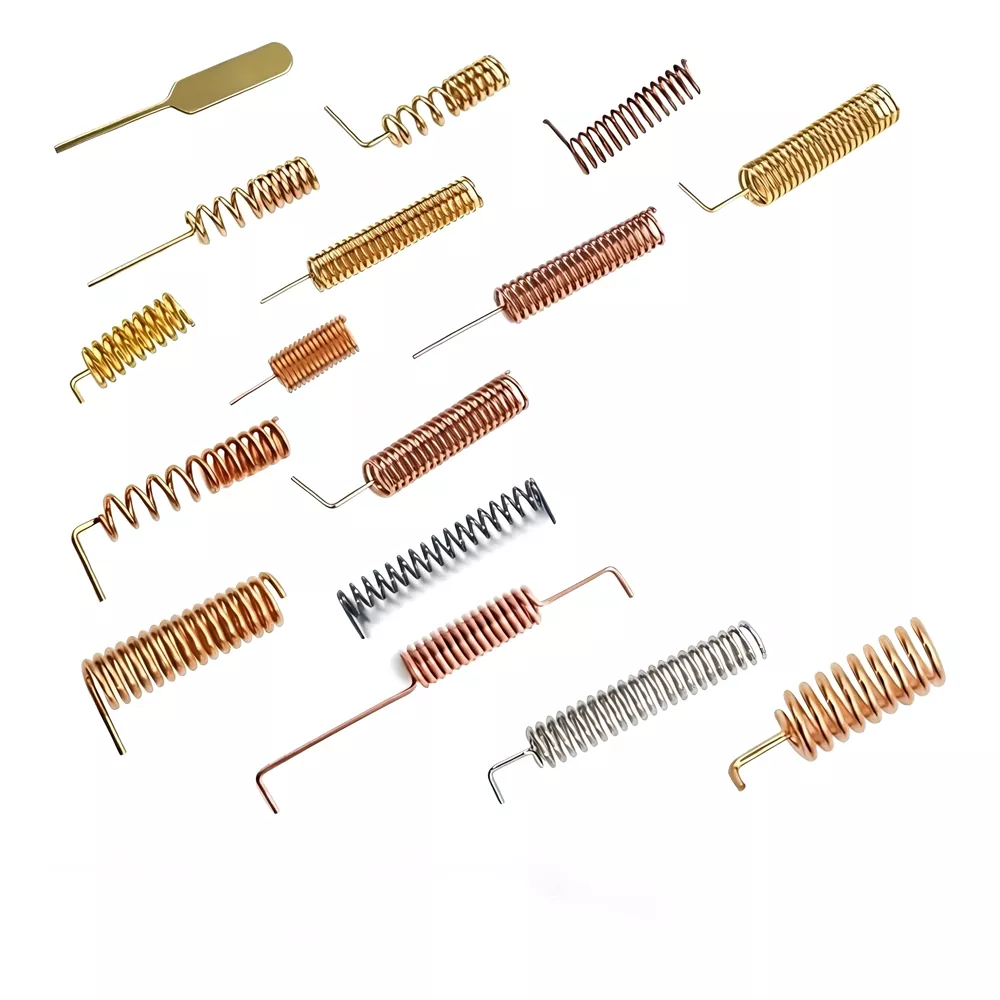

Professzionális beszállítóként a Qianmu Communication személyre szabott, nagy pontosságú spirális rugós antennaszolgáltatásokat kínál. Prémium anyagokból készült. Nikkelezett szénacél Foszforbronzból készült, kivételes vezetőképességgel és korrózióállósággal büszkélkedhet. Megbízhatóak vagyunk.Kínai gyártó Egyablakos megoldást kínálunk a prototípus-készítéstől a tömeggyártásig, amelyet széles körben használnak az IoT-ben, a távirányítókban és a vezeték nélküli kommunikációs modulokban.
A rugós antenna (más néven spirális antenna) olyan antennaszerkezet, amelyben egy fémvezetőt spirálrugó alakban tekernek fel, és a jelátvitel közegeként a spirálisan kialakított fémvezetőt használják. 50 ohmos impedanciás kialakítású, és három fő összetevőből áll: egy belső rézhuzal (jelek továbbítására és fogadására), egy külső árnyékoló vezeték (a külső elektromágneses interferencia blokkolására tervezték) és egy külső szigetelőréteg (amely ellensúlyozza a külső kapacitás és induktivitás hatásait). Ezek az alkatrészek együttesen egy zárt rendszert alkotnak, erős interferencia-ellenes teljesítménnyel.
A Shenzhen Qianmu Communication Technology Co., Ltd., a kommunikációs termékek antennáinak kutatás-fejlesztésére, gyártására és értékesítésére szakosodott professzionális vállalkozás, már évek óta mélyen foglalkozik az antenna területén, és elkötelezett amellett, hogy a globális ügyfelek számára kiváló minőségű rugós antennamegoldásokat biztosítson.
Műszaki előírások
A Qianmu Communication rugós antenna több frekvenciasávot fed le az alacsonytól a magas frekvenciáig, és megfelel a különféle alkalmazási forgatókönyvek követelményeinek. A fő műszaki paraméterek a következők:
|
Paraméter elem |
Specifikációs tartomány |
|
Frekvencia tartomány |
315MHz / 433MHz / 470MHz / 490MHz / 868MHz / 915MHz / 2,4GHz / GSM 824-2170MHz |
|
Nyereség |
0,8 dBi ~ 3,5 dBi |
|
Impedancia |
50 Omega |
|
VSWR |
≤1,5 ~ ≤1,8 |
|
Polarizáció |
Függőleges polarizáció / cirkuláris polarizáció |
|
Sugárzási minta |
Omni-directional |
|
Teljesítmény kapacitás |
Max 50W |
|
Üzemi hőmérséklet |
-40 ℃ ~ +85 ℃ |
|
Antenna hatékonyság |
35-80% (a telepítési környezettől függ) |
|
Anyag |
Réz, aranyozás, nikkelezés stb. |

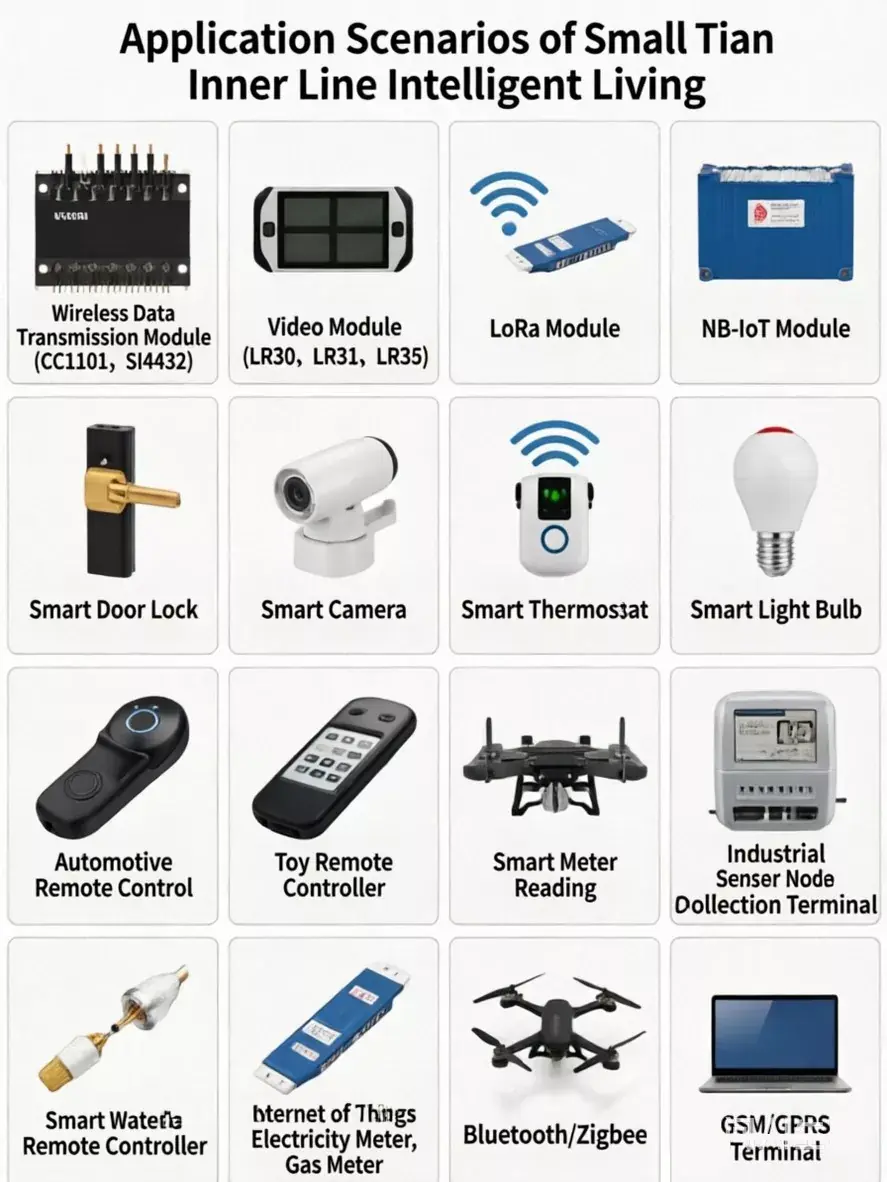

Alkalmazható eszközök
A Qianmu kommunikációs rugós antennát széles körben használják a következő eszközökben és forgatókönyvekben:
Vezeték nélküli adatátviteli modul: CC1101, Si4432 és egyéb vezeték nélküli RF modulok
LoRa modulok: LR30, LR31, LR36 és egyéb LoRa kommunikációs modulok
NB-IoT modul: NB-IoT vezeték nélküli kommunikációs terminál
Intelligens otthoni eszközök: intelligens ajtózárak, intelligens kamerák, intelligens termosztátok, intelligens izzók és egyebek
Vezeték nélküli távirányítók: autós távirányítók, játéktávirányítók, ipari távirányítók és egyebek
IoT-terminál: IoT-érzékelő csomópontok, adatgyűjtő terminálok
Okos mérés: Okos vízmérők, villanyórák és gázórák
Bluetooth/Zigbee modul: Bluetooth vezeték nélküli kommunikáció, Zigbee hálózati eszközök
Drone telemetria: adatkapcsolat kis drónokhoz
GSM/GPRS eszközök: GSM modemek, távfelügyeleti rendszerek
Összehasonlítás a konkurens termékekkel
|
Összehasonlító elem |
Qianmu kommunikációs tavaszi antenna |
PCB antenna |
Külső rúdantenna |
|
Nyereség |
0,8-3,5 dBi |
2-6 dBi |
Viszonylag magas |
|
Omni-directional Performance |
★★★★★ Kiváló |
★★☆ Erős irányíthatóság |
★★★★ Jó |
|
Méret |
★★★★ Kompakt |
★★★★★ Ultra-kicsi |
★★☆ Nagy |
|
Interferencia elleni képesség |
★★★★★ Erős |
★★★ Átlagos |
★★★★ Viszonylag erős |
|
Telepítési rugalmasság |
★★★★★ Rendkívül rugalmas |
★★★ Csak PCB-n javítva |
★★★ Külső telepítés szükséges |
|
Költség |
★★★★ Mérsékelt |
★★★★★ Alacsony |
★★☆ Viszonylag magas |
|
Tervezési módosítás |
★★★★ Rugalmas |
★★☆ PCB-újrakészítés szükséges |
★★★ Közönséges |
A Qianmu Communication rugós antenna optimális egyensúlyt teremt a mindenirányú lefedettség, az interferencia elleni képesség, a telepítési rugalmasság és az összköltség között, így ideális beépített antennaválasztás az IoT és a vezeték nélküli kommunikációs eszközök számára.

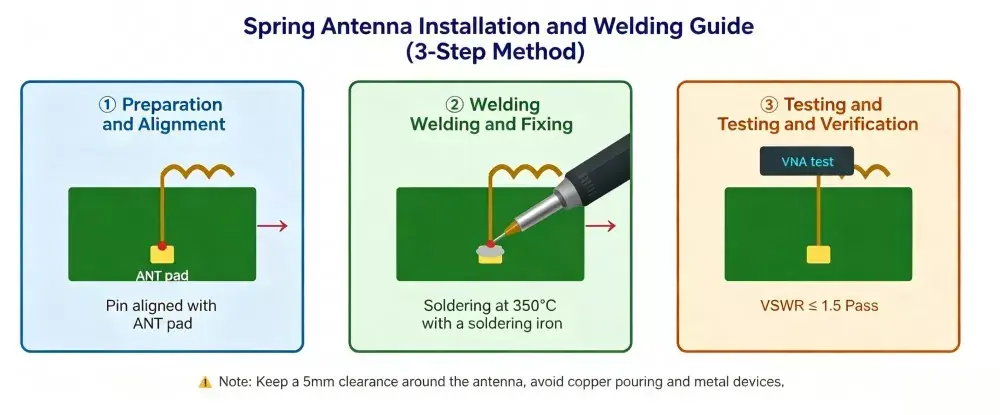

Telepítési útmutató
1. lépés: Készüljön fel a hegesztésre
Igazítsa a rugós antenna végén lévő tűt (általában egyetlen tűt vagy forrasztóbetétet) a PCB-n fenntartott ANT forrasztóbetéthez. A megfelelő jelátvitel érdekében a forrasztóbetétet az RF betápláló vezetékhez kell csatlakoztatni, például egy 50 ohmos mikroszalagos vezetékhez vagy koplanáris hullámvezetőhöz.
2. lépés: Hegesztés és rögzítés
Hajlítsa meg a horog alakú részt, és csatlakoztassa a vezeték nélküli modul ANT érintkezőjéhez, majd biztonságosan fejezze be a forrasztási folyamatot. Az újrafolyós forrasztás javasolt, mivel kompatibilis a szabványos felületre szerelhető összeszerelési eljárásokkal.
3. lépés: Ellenőrzés és tesztelés

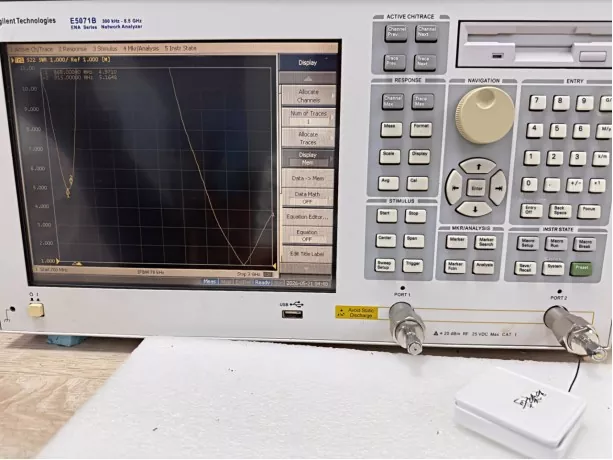

A forrasztás után egy vektoros hálózati elemzővel mérje meg a feszültség állóhullám-arányát (VSWR), és ellenőrizze, hogy az RF teljesítmény megfelel-e a szükséges előírásoknak.
Megjegyzések
1. Tartsa fenn a szabad területet: Kerülje a vezetékek elvezetését és a fém alkatrészek elhelyezését az antenna 5 mm-es sugarán belül; ne takarja le az akkumulátort vagy az árnyékoló fedelet 10 mm-rel vagy annál nagyobb mértékben az alja felett.
2. 50Ω átviteli vonal: Csatlakoztassa az RF chipet közvetlenül egy mikroszalagon keresztül ugyanazon a rétegen vagy egy szalagvezetéken keresztül a belső rétegben; használjon 45°-os letöréseket a sarkoknál, hogy elkerülje a hirtelen impedanciaváltozásokat.
3. Maradjon távol a fémtől: Rugós antenna használata esetén az első lépés annak biztosítása, hogy az antennát távol tartsák a fémes anyagoktól, beleértve az áramköri kártyák földelési síkjait, vezetéknyomokat, akkumulátorokat, képernyőket, fém burkolatokat stb.
4. Konzisztens hegesztési irány: A tömeggyártásnál elengedhetetlen, hogy az antenna hegesztési iránya megegyezzen az antenna gyártója által a kiválasztáskor megadott hegesztési iránysal.
5. Hangolás és határolás: Ha a teljes műanyagházas készülék elektromágneses környezete összetett, akkor az RF végén le lehet foglalni egy π-hálózatot, és a rezonanciafrekvenciát egy 3 pF-től 6,8 pF-ig terjedő állítható kondenzátorral finoman be lehet hangolni.
Hogyan válasszunk tavaszi antennát?
|
Kiválasztás lépései |
Kulcspontok |
Részletek |
|
1. Erősítse meg a működési frekvenciát |
Válassza ki az antennát kommunikációs protokoll és frekvenciasáv szerint |
Általános frekvenciasávok: • 315 MHz: Hagyományos távirányító eszközök • 433 MHz: LoRa, intelligens mérők, ipari távirányítók • 470/490 MHz: Ipari IoT berendezések • 868/915 MHz: ISM sávok Európára és Észak-Amerikára • 2,4 GHz: Wi-Fi, Bluetooth, Zigbee • GSM kommunikációs modulok sávok: cellás |
|
2. Értékelje a nyereségszükségletet |
Párosítsa az erősítést az átviteli távolsággal |
•Rövid távolság (<100m): 0,8-2 dBi • Közepes távolság (100-500m): 2-3 dBi • Nagy távolság (>500m): 3 dBi felett |
|
3. Ellenőrizze a Telepítési területet |
Párosítsa a méretet és a szerkezetet a PCB-vel |
1. Mérje meg a berendezés belső terét a megfelelő hosszúság és átmérő kiválasztásához. 2. Hajlított típusú antennák állnak rendelkezésre a NYÁK élére szerelhető helyekre, ahol korlátozott a hely. |
|
4. Értékelje az alkalmazási környezetet |
Interferencia és korrózió elleni védelem |
1. Fém árnyékolású berendezés: Kör polarizációs antenna ajánlott. 2. Nedves/kültéri környezet: Ezüst/arany bevonat az antioxidáció érdekében. |
|
5. Válasszon megbízható szállítót |
Egyablakos személyre szabott gyártási szolgáltatás |
A Qianmu Communication egy professzionális antennagyár és -szállító, amely támogatja az OEM-et és az ODM-et, teljes körű szolgáltatást nyújtva, beleértve az antennatervezést, a mintavételt és a tömeggyártást. |
GYIK
Q1: Melyik a jobb, a rugós antenna vagy a PCB antenna?
V: A választás az alkalmazás speciális követelményeitől függ. A Spring Antenna megoldások nagy távolságú átvitelt (>100 méter), mindenirányú lefedettséget és rugalmas telepítési irányt igénylő alkalmazásokhoz alkalmasak, míg a PCB antennák inkább kompakt eszközökhöz, szigorú méret- és költségkorlátozásokkal. A Qianmu Communication mindkét megoldást kínál, és professzionális ajánlásokat kínál a különböző projektigények alapján.
2. kérdés: A nagyobb nyereség mindig jobb antennateljesítményt jelent?
V: Nem feltétlenül. A nagyobb erősítés általában javítja a jelkoncentrációt, de bizonyos irányokban csökkentheti a lefedettséget. Az optimális választás során figyelembe kell venni az átviteli távolságot, a lefedettségi követelményeket és az alkalmazási környezetet. A Qianmu Communication különféle 0,8 és 3,5 dBi közötti erősítési opciókkal rendelkezik.
Q3: Testreszabható az antenna?
V: Igen. A Qianmu Communication OEM/ODM testreszabási szolgáltatásokat nyújt, beleértve a frekvencia beállítását, a méret módosítását, az anyagválasztást és a hajlítási szög testreszabását a különböző alkalmazási követelményeknek megfelelően.
Q4: Mi az üzemi hőmérséklet-tartomány?
V: A Qianmu Communication termékek -40 ℃ és +85 ℃ között megbízhatóan működnek, megfelelve a legtöbb ipari és fogyasztói alkalmazás követelményeinek.
5. kérdés: Szükséges az impedancia illesztése?
V: Igen. A szabványos impedancia 50 Ω, és a gyakorlati alkalmazásokhoz szükség lehet az antenna és a rádiófrekvenciás adóport közötti megfelelő alkatrészekre az optimális teljesítmény eléréséhez. A Qianmu Communication technikai támogatást nyújt az antennaillesztéshez és a hibakereséshez.
6. kérdés: Mi a minimális rendelési mennyiség (MOQ)?
V: A Qianmu Communication támogatja a rugalmas rendelési mennyiségeket, a prototípus mintáktól és a kis tételektől a nagyszabású gyártásig. A részletes MOQ követelményekért kérjük, forduljon értékesítési csapatunkhoz.
