PIFA antenna

Mi az a PIFA antenna?

A PIFA antennák, más néven síkbeli fordított F antennák, az egyik legszélesebb körben használt beépített sugárantenna szerkezet a fogyasztói elektronikában és az IoT-eszközökben. Alacsony profilú, miniatürizált RF antennák, amelyeket zárt alkalmazásokhoz terveztek.

A hagyományos kerámia antennákkal, huzalantennákkal és PCB antennákkal összehasonlítva a fő előnyük, hogy képesek stabil rezonanciát fenntartani fémházakban, műanyag tömített szerkezetekben és korlátozott belső terekben, erős ellenállással az árnyékolás csillapításával szemben.

Tömegtermékeink két fő struktúrára oszthatók:

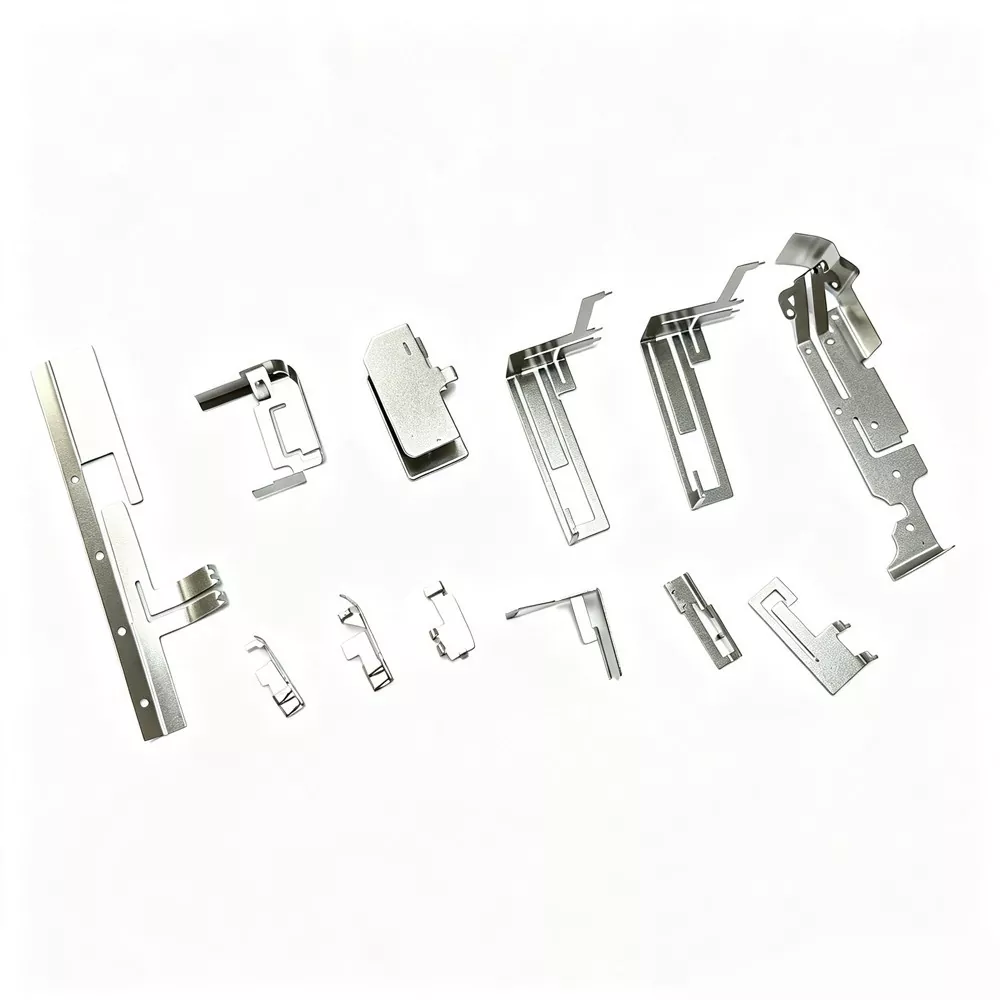

1. Rugós PIFA antenna

A rozsdamentes acél/foszforbronz rugó egyrészes bélyegzéssel készül, nagy keménységű, jó rugalmasságú, ütésálló, járműre szerelhető, ipari vezérlésre, sporteszközökre alkalmas, tartós érintkezéskor nem lazul, nem oxidálódik, szabványos tömeggyártásra alkalmas.

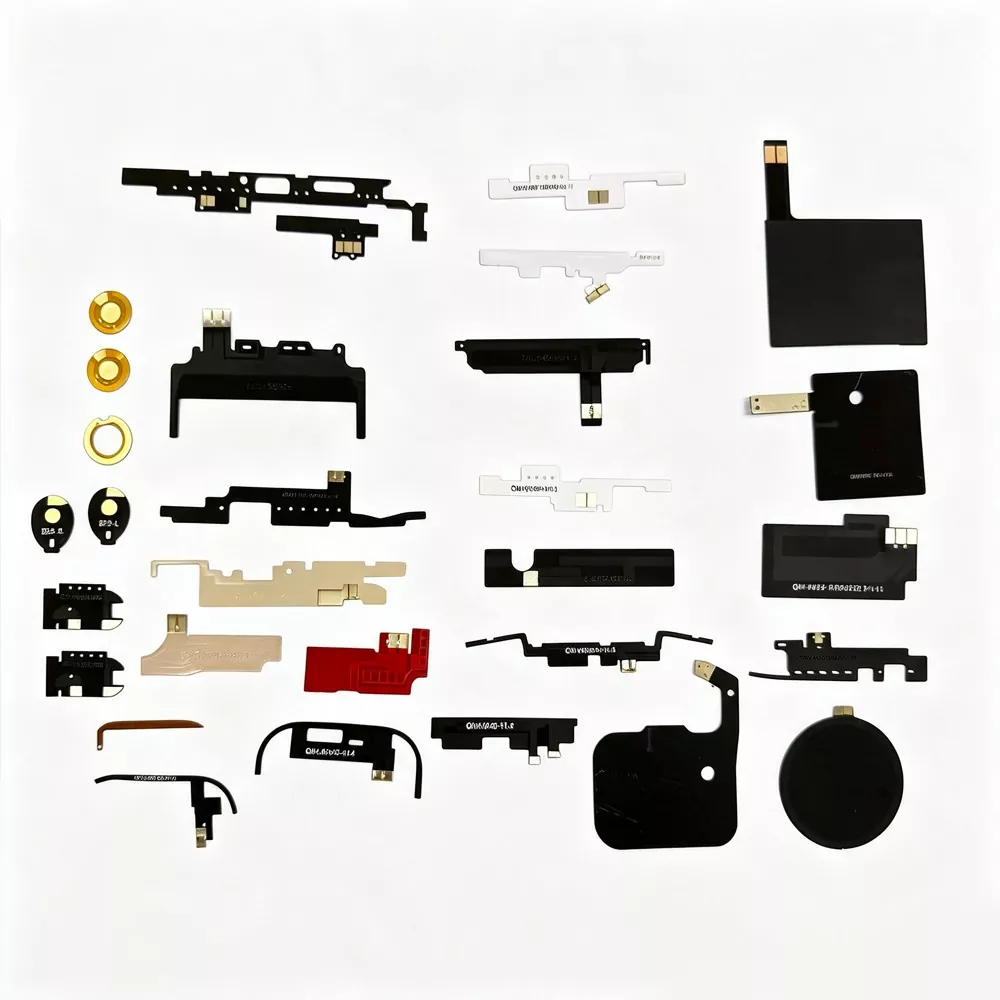

2. Egyetlen FPC rugalmas PIFA antenna

Az egyrétegű FPC rugalmas áramköri lap maratási eljárásával könnyű, vékony, rugalmas, hajlítható és falra rögzíthető, alkalmas ultravékony eszközökhöz, szabálytalan szerkezetekhez és kis testekhez. Jelenleg ez a fő beépített antenna megoldás az intelligens hardverekhez.

Hogyan működnek a PIFA antennák

Sok vásárló tévesen azt gondolja, hogy a beépített antenna csak egy "fém tapasz". Valójában nagyon szigorú rádiófrekvenciás rezonancia struktúrája van, és az elv teljes mértékben ellenőrizhető spektrumanalizátorokkal, hálózati analizátorokkal és visszhangtalan kamra tesztekkel az üresedés elmélete nélkül.

1. Földrezonancia elve: A PIFA szerkezet a sugárzási karra + földcsatolásra támaszkodik, hogy fordított F rezonancia hurkot képezzen. A hagyományos antennákkal összehasonlítva kevésbé függ az eszköz alaplapjának talajától, és magasabb az általános illeszkedési tűréshatára.

2. Alacsony profilú sugárzás: Az antenna rendkívül alacsony, és a törzs közelében van felszerelve, amely hatékonyan csökkenti a fémhéj árnyékolása által okozott jelgyengülést, és megoldja a jelbemerülés problémáját a berendezés felszerelése után.

3. Zajszűrés: A PIFA saját szűrési tulajdonságokkal rendelkezik, amelyek kiszűrhetik az alaplapi CPU, a tápegység és a memória által keltett nagyfrekvenciás zajokat, jelentősen csökkentve a háttérzajt és javítva a jel-zaj arányt.

4. Többsávos kompatibilis rezonancia: A pontos útválasztás, rések és impedanciaillesztés révén egyetlen FPC PIFA antenna egyszerre több sávot is képes fogadni, beleértve a 2.4G-t, 5G-t, Bluetooth-t és LTE-t, jelentősen megtakarítva az eszköz belső terét.

Részletes műszaki adatok

Előnyök a hasonló termékekkel szemben

A piacon kapható közönséges antennáknak gyakran vannak közös problémái, beleértve a nagy házcsillapítást, instabil VSWR-t, gyenge interferencia-ellenállást és inkonzisztens kötegelt teljesítményt. PIFA antennánk egyértelmű előnyöket kínál:

· A hagyományos PCB antennákkal összehasonlítva: A PCB antennákat könnyen érinti a ház árnyékolása. Az antenna több mint 70%-kal csökkenti a ház csillapítását.

· A kerámia antennákkal összehasonlítva: A kerámia antennák törékenyek és érzékenyek a hőmérséklet-különbségekre, miközben ez a szerkezet jobb ütésállóságot, hőállóságot és magasabb általános áteresztőképességet biztosít.

· A hagyományos FPC antennákkal összehasonlítva: A hagyományos FPC antennákból hiányzik a PIFA rezonancia szerkezet, ami jelentős jeleltolódást eredményez. Egyetlen FPC megoldásunk precíz rezonanciát és stabil teljesítményt biztosít.

· Összehasonlítva a név nélküli rugós antennákkal: A hagyományos rugós antennákból hiányzik az impedanciaillesztés, ami instabil jelteljesítményt okoz. A Qianmu Communication teljes körű ellenőrzést és kalibrálást végez a szállítás előtt.

Hogyan válasszunk minőségi PIFA antennát

1. Nézze meg a szerkezetet: Légmentes testekhez válassza a PIFA szerkezetet a hagyományos FPC/PCB antennák vak használata helyett;

2. Vegye figyelembe az alkalmazási forgatókönyveket: Vibrációs berendezés esetén válassza ki a rugós PIFA antennát; ultravékony berendezésekhez válassza az FPC PIFA antennát.

3 Keresse meg a tételek konzisztenciáját: Nagy gyári tömeggyártás kalibrálása, kis tételek teljesítménybeli különbségei, alacsony értékesítés utáni meghibásodási arány;

4 Tekintse meg a testreszabási lehetőségeket: A méret, a vezetékezés és az illesztés a gép általános szerkezetének megfelelően módosítható, hogy illeszkedjen a különböző termékazonosító-tervekhez.

GYIK

Q1: Testreszabható méretben és frekvenciasávban?

V: Igen. Cégünk támogatja a rugós PIFA antennák és az egyes FPC PIFA antennák egyedi, teljes méretű, teljes sávú, impedancia illesztését, és ingyenes sémaoptimalizálást kínál.

2. kérdés: Melyek a PIFA antennák jobb jelei, mint a hagyományos antennák?

V: A legnagyobb előnye, hogy kisebb a csillapítása a tokban, ellenáll az árnyékolásnak és az interferenciának, és a valós élmény a teljes gépkörnyezetben sokkal jobb, mint a hagyományos antennáké.

3. kérdés: Támogatja az exportot, és tud tanúsítványt adni?

V: A globális export támogatott. CE, ROHS, FCC, vizsgálati jelentések, gyári minősítések rendelkezésre állnak, teljes mértékben megfelelnek a külkereskedelmi B2B beszerzési követelményeknek.
