Hogyan javíthatja a beépített FM-rádióantenna a jelvételt a kompakt elektronikus eszközökben?

Qianmufejleszti aBeépített FM rádió antennakompakt FM-kompatibilis termékekhez, amelyek megbízható vételt igényelnek szabad külső antenna hozzáadása nélkül. A 88–108 MHz-es FM sugárzási sávra tervezett kompakt rádiófrekvenciás alkatrész ferritmagot, precíziós tekercselésű réztekercset, valamint rugalmas csatlakozási lehetőségeket autóipari audiorendszerekhez, Bluetooth hangszórókhoz, hordozható rádiókhoz, intelligens otthoni berendezésekhez és egyéb elektronikus eszközökhöz kombinál.

A beépített FM antenna több, mint helytakarékos helyettesítője a teleszkópos antennának. Ferritmagos mágneses indukciós szerkezete, precíziós tekercselése, kompakt alaktényezője és személyre szabható csatlakozási kialakítása lehetővé teszi a gyártók számára, hogy az FM vételt olyan termékekbe integrálják, ahol fontos a telepítési hely és a megjelenés. Ez az útmutató elmagyarázza a beépített FM rádióantenna működését, műszaki jellemzőit, a megfelelő alkalmazásokat, a telepítési szempontokat, valamint azokat a kulcsfontosságú tényezőket, amelyeket a vásárlóknak értékelniük kell, amikor OEM vagy ODM projektekhez antennát vásárolnak.

Tartalomjegyzék

• Mi az a beépített FM rádióantenna?
• Hogyan működik a beépített FM rádióantenna?
• Mik a legfontosabb jellemzők?
• Hol használható?
• Mik a műszaki adatok?
• Hogyan kell felszerelni az antennát?
• Hogyan válasszák ki a vásárlók a megfelelő antennát?
• Hogyan hasonlítható össze más FM antennákkal?
• Gyakran Ismételt Kérdések
• Miért érdemes személyre szabott FM antennát választani?

Mi az a beépített FM rádióantenna?

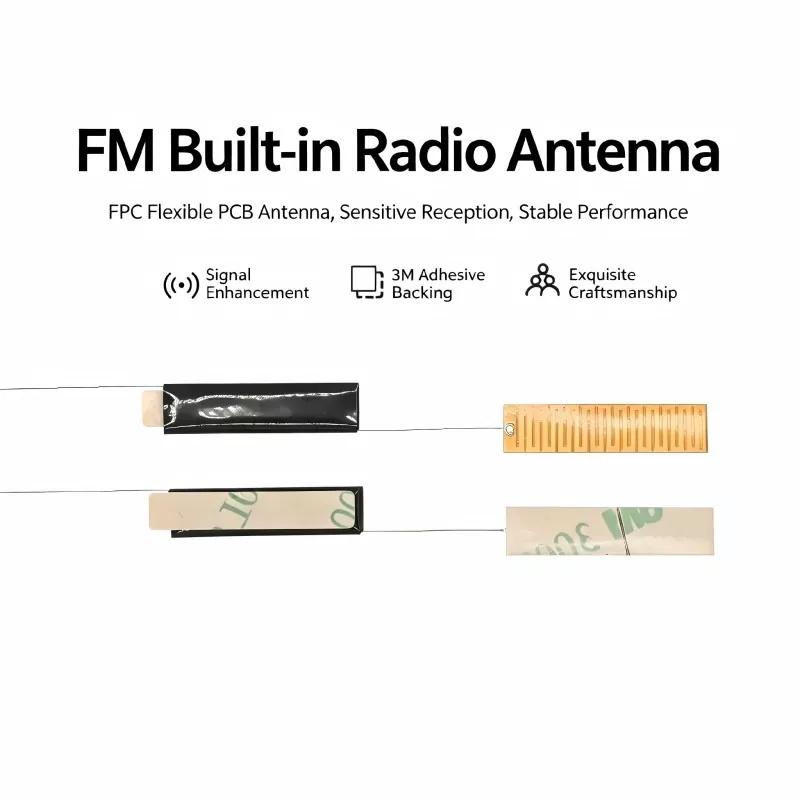

A beépített FM rádióantenna egy belső passzív rádiófrekvenciás vevőegység, amelyet úgy terveztek, hogy FM sugárzott jeleket vegyen, miközben az elektronikus eszköz belsejében marad. A hagyományos teleszkópos antennától eltérően, amely a burkolaton kívülre nyúlik, a belső antenna elrejthető a termék szerkezetén belül, segítve a gyártókat a tiszta megjelenés megőrzésében, miközben hatékonyan kihasználják a korlátozott belső teret.

A tipikus ferritmagos kialakítás nagy áteresztőképességű ferritmagból, precíziósan feltekercselt zománcozott rézhuzalból, szigetelésvédelemből és csatlakozókapcsokból vagy vezetékvezetékekből áll. A ferrit anyag a mágneses teret a tekercs körül koncentrálja, míg a tekercsszerkezet úgy van kialakítva, hogy támogassa a vételt a tervezett FM frekvenciatartományban.

A kompakt fogyasztói elektronikát fejlesztő gyártók számára ez a struktúra leegyszerűsítheti a termékintegrációt. Az antenna a nyomtatott áramköri lap elrendezése és a ház kialakítása szerint helyezhető el, nem pedig külön külső antennanyílást igényel.

További termékspecifikus információkért a vásárlók megtekinthetik a Beépített FM rádióantenna termékoldalát.

Hogyan működik a beépített FM rádióantenna?

A működési elv elsősorban az elektromágneses indukción és rezonancián alapul. Amikor az FM sugárzott jel eléri az antennát, a ferritmag segít koncentrálni a nagyfrekvenciás mágneses teret a tekercs körül. A precíziós tekercselésű vezető ezután az elektromágneses energiát elektromos RF jellé alakítja, amelyet a vevő áramkör képes feldolgozni.

1. Mágneses mező koncentrációja

A nagy áteresztőképességű ferrit mag a nagyfrekvenciás mágneses tereket koncentrálja a tekercs körül. Ez a szerkezet különösen akkor hasznos, ha a gyártóknak olyan antennára van szükségük, amely elfér egy kompakt belső térben, miközben megőrzi a megbízható FM vételt.

2. Elektromágneses átalakítás

A ferritmagot körülvevő réztekercs reagál a változó mágneses térre, és elektromos jelet generál. Ezt a jelet az antennacsatlakozáson keresztül továbbítják az FM-vevő áramkörbe.

3. Frekvencia rezonancia

A tekercselés paraméterei, beleértve a fordulatok számát és a tekercselrendezést, befolyásolják az antenna frekvenciakarakterisztikáját. A megfelelő hangolás elősegíti, hogy az antenna a tervezett FM sávon belül működjön, és támogatja a stabil vételt.

4. Jelátvitel

Az átalakítás után a vett RF jel az antennavezetéken vagy a csatlakozó érintkezőkön keresztül eljut az FM-vevő áramkörébe, ahol felerősítik, dekódolják és audiokimenetté alakítják.

Mik a legfontosabb jellemzők?

Amikor egy kereskedelmi termékhez belső FM antennát választanak, a mérnökök általában figyelembe veszik a vételi teljesítményt, a fizikai méreteket, a zavaró ellenállást, az üzemi hőmérsékletet és az integrációs rugalmasságot. A következő jellemzők sok kompakt készülékhez alkalmassá teszik a ferritmagos beépített kialakítást.

• 88-108 MHz működési tartomány:Az általánosan használt FM sugárzási frekvenciatartomány köré tervezték.
• Kompakt belső szerkezet:Lehetővé teszi a gyártók számára az FM vétel integrálását kiálló külső antenna nélkül.
• Precíziós tekercselés:Támogatja az állandó elektromos jellemzőket és frekvenciateljesítményt.
• Ferritmagos felépítés:Koncentrálja a mágneses mezőket és támogatja a hatékony jelvételt.
• Zavartudatos kialakítás:A szigetelési és szerkezeti megfontolások segíthetnek a nem kívánt elektromágneses interferencia csökkentésében.
• Rugalmas testreszabhatóság:A mag méretei, a tekercselési paraméterek, a kábel hossza, a tűk és a csatlakozók a termékkövetelményekhez igazíthatók.
• Széles üzemi hőmérséklet:A hivatkozott Qianmu kialakítás -20°C és +85°C közötti működést ír elő.

Hol használható?

A belső FM antenna kompakt felépítése alkalmassá teszi olyan termékekhez, ahol a külső antenna expozíciója nem kívánatos vagy nem praktikus. Az alkalmazások a fogyasztói elektronikától az autóipari és ipari berendezésekig terjedhetnek.

Mik a műszaki adatok?

A műszaki specifikációkat mindig a vevőáramkörhöz, a házhoz, a telepítési pozícióhoz és a célpiachoz kell igazítani. A következő specifikációk a hivatkozott Qianmu termékkonfigurációt képviselik, és kiindulópontként szolgálhatnak a műszaki értékeléshez.

A tényleges teljesítmény a vevő IC-től, a PCB-elrendezéstől, a burkolat anyagától, a környező elektromágneses környezettől, a helyi jelerősségtől és az antenna beszerelési helyétől függően változhat. Ezért a prototípus tesztelése továbbra is fontos a tömeggyártás előtt.

Hogyan kell felszerelni az antennát?

A megfelelő elhelyezés elengedhetetlen az egyenletes FM vétel eléréséhez. Még egy jól megtervezett antenna teljesítménye is csökkenhet, ha erős interferenciaforrások vagy nem megfelelő anyagok közelébe helyezik.

1. lépés: Válassza ki a telepítési pozíciót

Helyezze az antennát egy viszonylag nyitott belső helyre, és ahol praktikus, közel a ház belső felületéhez. Ne helyezze közvetlenül nagyfrekvenciás chipek, tápegységek, hőforrások vagy más erős interferenciaforrások mellé.

2. lépés: Rögzítse az antennát

A szigetelt öntapadó hátlap egyszerű szerelési módot biztosít a kompatibilis kivitelekhez. A rögzítési módszernek szilárdan kell tartania az antennát, és meg kell akadályoznia a mozgást, amely befolyásolhatja az ismételhetőséget a termék működése során.

3. lépés: Csatlakoztassa az antennát

Csatlakoztassa az antennavezetéket vagy érintkezőket a nyomtatott áramköri lapon található FM antenna-interfészhez. A forrasztott csatlakozásoknak biztonságosnak és rövidzárlattól mentesnek kell lenniük, míg a dugaszolható csatlakozásoknak megfelelő mechanikai tartást kell biztosítaniuk.

4. lépés: Teszt vétel

Összeszerelés után kapcsolja be a készüléket, és végezzen FM-állomáskeresést. Értékelje az állomások számát, a hang tisztaságát, a háttérzajt, a jelstabilitást és a vétel konzisztenciáját a különböző helyeken.

Hogyan válasszák ki a vásárlók a megfelelő antennát?

Az ár önmagában nem határozza meg az antennaválasztást. Az OEM és ODM projektek esetében a beszerzési csapatoknak és mérnököknek az antennát a teljes RF rendszer részeként kell értékelniük.

1. Erősítse meg a frekvenciatartományt:Győződjön meg arról, hogy az antenna megfelel a cél FM sugárzási sávnak.
2. Ellenőrizze a rendelkezésre álló helyet:Az antenna szerkezetének kiválasztása előtt adja meg a burkolat és a PCB pontos méreteit.
3. Tekintse át a csatlakozási módot:Adja meg a kábel hosszát, a csatlakozó kialakítását, a csatlakozó típusát vagy a PCB csatlakozási követelményeket.
4. Értékelje a működési környezetet:Az autóipari, hordozható, beltéri és kültéri termékekhez eltérő mechanikai és termikus szempontok szükségesek.
5. Vegye figyelembe az elektromágneses interferenciát:Azonosítsa a közeli processzorokat, kapcsolóüzemű tápegységeket, kijelzőket, motorokat és egyéb lehetséges zajforrásokat.
6. Minták kérése:A tömeggyártás jóváhagyása előtt tesztelje az antennát a tényleges házban és a tervezett FM-vevő áramkörrel.
7. A testreszabás megbeszélése:Térfogatú projekteknél a testreszabott magméretek és tekercselési paraméterek jobb integrációt biztosítanak, mint egy általános antenna.

Hogyan hasonlítható össze más FM antennákkal?

A különböző antennaszerkezetek különböző termékkövetelményeket szolgálnak ki. A PCB antenna akkor lehet kényelmes, ha a PCB elegendő helyet biztosít, míg a teleszkópos antenna akkor lehet hasznos, ha a szabadon álló antenna elfogadható. A ferritmagos beépített kialakítás különösen fontos, ha a gyártók előnyben részesítik a rejtett telepítést és a kompakt mechanikai integrációt.

Gyakran Ismételt Kérdések

1. Milyen frekvenciát támogat a beépített FM rádióantenna?

A hivatkozott Qianmu antennát a 88–108 MHz-es FM sugárzási sávra tervezték. A különböző alkalmazásokhoz és piacokhoz való testreszabás során meg lehet beszélni a konkrét frekvenciakövetelményeket.

2. Az antenna méretei és kábelhossza testreszabható?

Igen. A testreszabás magában foglalhatja a ferritmag méretét, a tekercselés paramétereit, a vezeték hosszát, a tűk anyagait és a csatlakozó típusait. Ezek az opciók lehetővé teszik, hogy az antenna jobban illeszkedjen a rendelkezésre álló házhoz és a PCB elrendezéshez.

3. Alkalmas-e a beépített antenna autós audiorendszerekhez?

Igen. A beépített FM antennák integrálhatók autós audiorendszerekbe, Bluetooth rádiókba, multimédiás fejegységekbe és hasonló berendezésekbe. Az autóipari projekteket tényleges telepítéssel és rádiófrekvenciás teszteléssel kell értékelni, mivel a járműszerkezetek és az elektronika befolyásolhatja a vételt.

4. Az antenna teljesítménye függ a PCB elrendezésétől?

Igen. A vételi teljesítményt nem csak az antenna, hanem a vevő IC, a PCB elrendezés, a földelés, a környező alkatrészek, a burkolat szerkezete és az elektromágneses környezet is befolyásolja. A tömeggyártás előtt prototípus tesztelés javasolt.

5. Lehet-e mintákat adni tömeges gyártás előtt?

A mintaértékelés fontos része a testreszabott antennafejlesztésnek. A vásárlók megbeszélhetik a mintakövetelményeket a Qianmu-val, és tesztelhetik az antennát a tervezett eszközön belül, mielőtt a mennyiségi gyártásra lépnének.

Miért érdemes személyre szabott FM antennát választani?

Az FM-kompatibilis elektronikai termékeket fejlesztő gyártók számára az antennát az RF rendszer szerves részeként kell kiválasztani, nem pedig önálló tartozékként kezelni. A jól illeszkedő beépített kialakítás segít megtakarítani a telepítési helyet, megőrizni a ház tiszta megjelenését, és praktikus megoldást kínál autóipari, hordozható, intelligens otthoni és ipari FM alkalmazásokhoz.

A Qianmu beépített FM antennamegoldásokat kínál testreszabási lehetőségekkel, beleértve a ferritmag méreteit, a tekercselést, a kábelhosszt, a csatlakozókapcsokat és a szerkezeti integrációt. Az OEM és ODM projektek esetében a mérnöki csapatok meghatározhatják frekvenciakövetelményeiket, a rendelkezésre álló területet, a PCB interfészt, a működési környezetet és a várható vételi teljesítményt a minta érvényesítése előtt. Ha új FM-képes terméket fejleszt, vagy megbízható kínai antennagyártó partnert keres,lépjen kapcsolatba velünkhogy megvitassák kérelmét, személyre szabott megoldást kérjenek, és megkezdjék a mintaértékelést a Qianmuval.
