A modern bűnüldözési és helyszíni rögzítő berendezések számára a megbízható helymeghatározás több, mint kényelem – közvetlenül befolyásolhatja a bizonyítékok nyomon követhetőségét és az üzembiztonságot.Qianmufejleszti aBody Cam GPS antennaipari minőségű GNSS kerámia antennaként testen hordható kamerákhoz, bizonyítékgyűjtő terminálokhoz, járőrberendezésekhez és egyéb igényes mobil eszközökhöz. GPS-, BeiDou-, GLONASS- és Galileo-kompatibilitása, RHCP-kialakítása és masszív kerámia szerkezete úgy lett kialakítva, hogy a kihívásokkal teli környezetben is stabil műholdvételt biztosítson.
A testen viselhető kamerában lévő GPS-antennának meg kell akadályoznia az emberi testet, a kompakt eszközszerkezeteket, a fém árnyékolást, a cellás RF modulokat, az akkumulátorokat és a változó kültéri körülményeket. A megfelelő GNSS antennának ezért többre van szüksége, mint az egyszerű műholdvételre. Ez a cikk elmagyarázza, hogyan járulnak hozzá a kerámia antenna felépítése, a körkörös polarizáció, az RF interferencia-szabályozás, a széles hőmérsékletű anyagok és a helyes telepítés a stabil pozicionáláshoz. Összehasonlítja a kerámia és a rugalmas FPC antennatechnológiákat, és felvázolja a professzionális testkamerák gyártói számára a legfontosabb kiválasztási és telepítési szempontokat.
Tartalomjegyzék
- Mi az a Body Cam GPS antenna?
- Miért számít a GPS teljesítménye a testre hordott fényképezőgépeknél?
- Milyen teljesítménytényezőket kell értékelniük a vásárlóknak?
- Kerámia GPS antenna vs. FPC antenna
- Főbb műszaki adatok
- Hogyan kell felszerelni a GPS antennát?
- Tipikus alkalmazások
- GYIK
- Következtetés
Mi az a Body Cam GPS antenna?

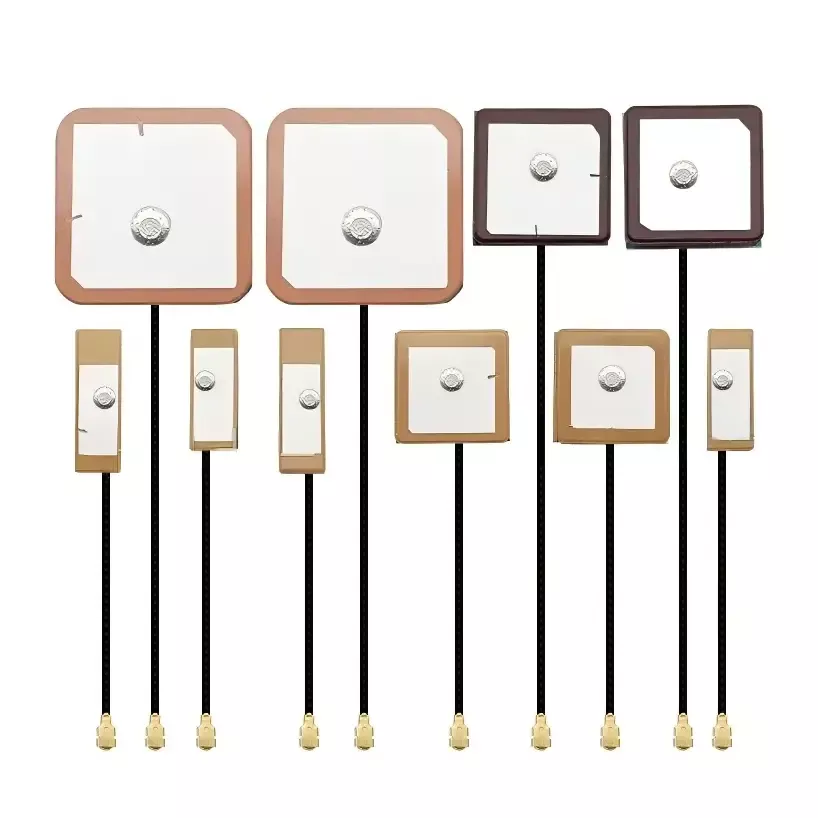

A Body Cam GPS Antenna egy speciális GNSS vevőelem, amelyet arra terveztek, hogy műholdas navigációs jeleket gyűjtsön testen viselt kamerákhoz és hordozható bizonyítékokat rögzítő terminálokhoz. Az általános célú GPS-antennától eltérően kompakt házban kell működnie, miközben kezeli a test akadályait, az elektronikus interferenciát, a mozgást és a változó kültéri környezetet.
A Qianmu megoldása nagy dielektromos kerámia patch szerkezetet és jobb oldali körpolarizációt (RHCP) használ. A kialakítás támogatja a GPS L1-et 1575,42 MHz-en és a BeiDou B1-et 1561 MHz-en, míg a főbb műholdas navigációs rendszerekkel való kompatibilitás támogathatja a professzionális helymeghatározó alkalmazásokat a hazai és a nemzetközi piacokon egyaránt.
Az antenna műholdjeleket vesz, és az optimalizált RF jelet továbbítja a helymeghatározó lapkakészletnek. A készülék ezután kiszámítja a helyzetet, a sebességet, az időt és a magassági információkat, és társítja a helyadatokat a rögzített hanghoz és videóhoz. Ez gyakorlati kapcsolatot teremt a rögzített tartalom és az esemény helyszíne között.
Miért számít a GPS teljesítménye a testre hordott fényképezőgépeknél?
A testen viselt kamerákat gyakran használják, amikor a személyzet sétál, fut, fordul, belép az épületekbe vagy járműveket üzemeltet. Ezek a mozgások nehezebb rádiófrekvenciás környezetet teremtenek, mint az álló GPS-vevők általában.
A stabil pozicionálás számos gyakorlati előnnyel járhat:
- Bizonyítékok nyomon követhetősége:A helyadatok társíthatók rögzített felvételekhez és működési eseményekhez.
- Folyamatos pályarekordok:A megbízható műholdvétel segít csökkenteni a mozgáskövetés hiányosságait.
- Működési tudatosság:A helyszíni csapatok megbízhatóbb helyadatokhoz juthatnak mobil műveletek során.
- Csökkentett pozicionálási eltolódás:A jobb antennateljesítmény segíthet korlátozni a gyenge vagy visszavert jelek által okozott instabil helyadatokat.
- Globális telepítés:A többrendszerű GNSS-kompatibilitás a különböző földrajzi piacokra szánt berendezéseknél hasznos.
A gyártók számára ezért az antennaválasztást a karosszéria-kamera tervezésének korai szakaszában kell fontolóra venni, nem pedig végső alkatrész-kiválasztási feladatként kezelni.
Milyen teljesítménytényezőket kell értékelniük a vásárlóknak?
1. Műholdas rendszer kompatibilitás
A professzionális testkamerák különböző országokban és működési környezetekben telepíthetők. A GPS és a BeiDou támogatása a GLONASS és a Galileo befogadása mellett nagyobb rugalmasságot biztosíthat a hazai és tengerentúli piacokra szánt berendezések tervezése során.
2. Körkörös polarizáció
A GNSS műholdjelek körkörös polarizációs jellemzőkkel rendelkeznek. Az RHCP antennát úgy tervezték, hogy megfeleljen ennek a jeltulajdonságnak, és segíthet csökkenteni bizonyos visszavert és nem megfelelően polarizált jelek hatását. Ez különösen hasznos épületek, járművek, fémszerkezetek és más tükröződő felületek környékén.
3. RF interferenciával szembeni ellenállás
A modern testkamera tartalmazhat 4G/5G kommunikációs modulokat, Wi-Fi-t, processzorokat, akkumulátorokat és egyéb elektronikus áramköröket. Ezek az alkatrészek elektromosan összetett környezetet hozhatnak létre. Az antenna illesztése és a megfelelő fizikai elkülönítés segíthet csökkenteni a nem kívánt RF csatolást és javítani a pozicionálási stabilitást.
4. Környezeti megbízhatóság
A professzionális berendezések ki lehetnek téve a nyári melegnek, téli hidegnek, vibrációnak, ütésnek, páratartalomnak és hosszan tartó kültéri használatnak. A Qianmu ipari kerámia kialakítását -40°C és +75°C közötti üzemi hőmérsékleti tartományra tervezték, és olyan alkalmazásokat támogat, ahol a fogyasztói minőségű alkatrészek esetleg nem biztosítanak elegendő környezeti tartalékot.
5. Mechanikai tartósság
A testen viselt eszközök ismétlődő mozgást és fizikai kezelést tapasztalnak. A merev kerámia antennaszerkezet jobb méretstabilitást biztosít, mint egy rugalmas szerkezet olyan alkalmazásokban, ahol a mechanikai tartósság prioritást élvez.
Kerámia GPS antenna vs. FPC antenna
A kerámia és az FPC antennatechnológiák egyaránt hasznosak lehetnek, de jellemzőik eltérőek. A helyes választás a termék szerkezetétől, a rendelkezésre álló helytől, a környezeti feltételektől, a kívánt pozicionálási teljesítménytől és a cél alkalmazásától függ.
| Összehasonlítási tényező | Qianmu kerámia antenna | Szabványos FPC GPS antenna |
|---|---|---|
| Alapanyag | Ipari magas hőmérsékletű szinterezett kerámia | Rugalmas PI fólia |
| Jelvétel | Erős műholdjelek fogadására tervezték | Alkalmas kompakt általános célú alkalmazásokhoz |
| Polarizáció | RHCP | Az antenna kialakításától függ |
| Üzemi hőmérséklet | -40°C és +75°C között | Konkrét modelltől függ |
| Mechanikai szerkezet | Merev kerámia szerkezet | Rugalmas fólia konstrukció |
| Zavarszabályozás | Igényes RF környezetekhez tervezve | Inkább a rendszer elrendezésétől és telepítésétől függ |
| Tipikus alkalmazás | Professzionális testkamerák és ipari terminálok | Kompakt fogyasztói és hordozható elektronika |
A professzionális bizonyíték-rögzítő eszközöket fejlesztő gyártók számára a kerámia GNSS antenna a rádiófrekvenciás teljesítmény, a környezeti ellenállás és a szerkezeti stabilitás hasznos kombinációját kínálja.
Főbb műszaki adatok
A testkamera GPS-antennájának értékelésekor a mérnököknek át kell tekinteniük a teljes rádiófrekvenciás és mechanikai specifikációt, ahelyett, hogy csak a névleges frekvencia kompatibilitására összpontosítanának.
| Paraméter | Qianmu specifikáció |
|---|---|
| Terméktípus | GNSS kerámia felületre szerelhető antenna |
| Működő zenekarok | GPS L1: 1575,42 MHz; BeiDou B1: 1561 MHz |
| Polarizáció | Jobb oldali cirkuláris polarizáció (RHCP) |
| Jellegzetes impedancia | 50Ω |
| VSWR | ≤1,8 |
| Peak Gain | 3,0–3,8 dBi |
| Üzemi hőmérséklet | -40°C és +75°C között |
| Tárolási hőmérséklet | -45°C és +80°C között |
| Telepítés | SMT elhelyezés, átmenő furat forrasztás vagy testreszabott csatlakozók |
Ezek a specifikációk hasznos kiindulópontot jelentenek az RF mérnökök számára. Az antenna végső teljesítményét azonban mindig ellenőrizni kell a teljes test-kamera burkolatba való integrálása után, mivel a ház anyaga, az akkumulátor elhelyezése, a PCB elrendezés, a kábelek elrendezése és a közeli vezeték nélküli modulok jelentősen befolyásolhatják a tényleges RF teljesítményt.
Hogyan kell felszerelni a GPS antennát?
Még egy nagy teljesítményű antenna is alulteljesíthet, ha helytelenül van felszerelve. Ezért elengedhetetlen a megfelelő mechanikai és rádiófrekvenciás integráció.
Válassza ki a megfelelő telepítési helyet
A kerámia sugárzási területet nem szabad közvetlenül lefednie fémházakkal, akkumulátorokkal vagy fémkonzolokkal. Általában előnyösebb egy nem fémes terület a vázkamera felső része felé. A Qianmu azt javasolja, hogy legalább 15 mm-es távolságot tartsanak fenn a 4G/5G és Wi-Fi antennáktól, ahol a termék felépítése ezt lehetővé teszi.
Kövesse a megfelelő forrasztási eljárásokat
A tűs típusú antennáknál a forrasztási csatlakozásoknak teljesnek és biztonságosnak kell lenniük. SMT termékek esetén az antennát helyesen kell beállítani, és az ajánlott PCB eljárásnak megfelelően kell felszerelni. Kerülni kell a túlzott mechanikai nyomást, mert a kerámia alkatrészek a nem megfelelő kezelés következtében megsérülhetnek.
Vezérlőkábel és tápvezeték-útválasztás
Az antennakábeleket körültekintően kell elvezetni, hogy elkerüljük a szükségtelen összekapcsolást a tápvezetékekkel és a nagyáramú áramkörökkel. Adott esetben szigetelő anyagok is használhatók az antenna erős elektromos interferencia-forrásoktól való elkülönítésére.
Tesztelje a teljes eszközt
A laboratóriumi alkatrészek tesztelése fontos, de nem helyettesítheti a teljes gépi ellenőrzést. Az összeszerelés után a gyártóknak értékelniük kell a hideg- és melegindításos műholdfelvételt, a helymeghatározási pontosságot, a műholdak számát és a pálya folytonosságát reális kültéri körülmények között.
Milyen alkalmazásokhoz használható a Body Cam GPS antenna?
A professzionális GNSS antenna a mobil rögzítő és helymeghatározó berendezések széles skáláját támogatja, beleértve:
- 4G/5G rendészeti szerv kamerák
- Rendőrségi és közlekedési rögzítő terminálok
- Városüzemeltetési és útigazgatási testkamerák
- A tűzoltóság audiovizuális bizonyítékai
- Robbanásbiztos és gyújtószikramentes rögzítési terminálok
- Bányászati és petrolkémiai ellenőrző berendezések
- Teljesítmény-ellenőrző és vasúti járőreszközök
- Kültéri vizsgálati és terepi üzemi terminálok
- Exportorientált többsávos, testen viselhető kamerák
A GNSS vétel, a kompakt integráció és a környezeti tartósság kombinációja különösen alkalmassá teszi ezt az antennatechnológiát a professzionális berendezések számára, amelyeknek folyamatosan működniük kell ellenőrzött beltéri környezeten kívül.
GYIK
1. Milyen műholdas rendszereket támogat a Body Cam GPS Antenna?
Az antennát a GPS L1 és BeiDou B1 frekvenciák köré tervezték, és támogatja a többrendszerű GNSS alkalmazásokat, beleértve a GPS-t, a BeiDou-t, a GLONASS-t és a Galileót.
2. Miért fontos az RHCP a GNSS vételhez?
Az RHCP vagy jobb oldali körpolarizáció megfelel a szokásos GNSS műholdjelek polarizációs jellemzőinek. Segítségével javíthatja a vételi konzisztenciát, és csökkentheti egyes visszavert vagy nem megfelelően polarizált jelek hatását.
3. Működhet az antenna szélsőséges hőmérsékleten?
A megadott üzemi hőmérséklet tartomány -40°C és +75°C között van, így az antenna számos igényes kültéri és ipari alkalmazásra alkalmas.
4. Testreszabható az antenna egy új testkamera kialakításhoz?
Igen. Eredeti gyártóként a Qianmu támogatja a testreszabott antennafejlesztést az eszköz szerkezetének, a működési frekvenciának, a telepítési követelményeknek, a csatlakozókonfigurációnak és az RF teljesítménycéloknak megfelelően.
5. Mekkora távolságot kell fenntartani a 4G/5G és a Wi-Fi antennáktól?
Ahol a termék szerkezete megengedi, legalább 15 mm-es távolság javasolt. A végső távolságot rádiófrekvenciás teszteléssel kell megerősíteni, mert a ház geometriája és a belső elektronika megváltoztathatja az antenna optimális helyzetét.
6. Szükséges-e kültéri tesztelés az antenna felszerelése után?
Igen. Erősen ajánlott az eszköz teljes kültéri tesztelése. A mérnököknek ellenőrizniük kell a műholdfelvételt, a helymeghatározás pontosságát, a hideg- és melegindítást, valamint a pálya folytonosságát, miután az antennát a végső burkolatba integrálták.
Következtetés
A megbízható GNSS antenna a professzionális, testen viselhető kamera kritikus eleme, mivel a pozicionálási teljesítmény befolyásolja a helymeghatározás pontosságát, a bizonyítékok nyomon követhetőségét és a működési megbízhatóságot. A kerámia konstrukció, az RHCP polarizáció, a többrendszerű GNSS-kompatibilitás, az interferencia-szabályozás és a széles hőmérsékletű teljesítmény erősebb alapot biztosítanak az igényes testkamera-alkalmazásokhoz.
A Qianmu egyesíti az antenna kutatás-fejlesztést, a gyártást, az RF tesztelést és a testreszabott gyártást, hogy támogassa a testkamerák gyártóit és a rendszerintegrátorokat. A testreszabott frekvenciasávokat, méreteket, csatlakozókat, telepítési struktúrákat vagy RF-optimalizálást igénylő projektekhez fedezze fel a Body Cam GPS Antenna megoldást éslépjen kapcsolatba velünkműszaki tanácsadásért, mintákért és egyedi antennafejlesztésért.
