Tablet 4G adatantenna

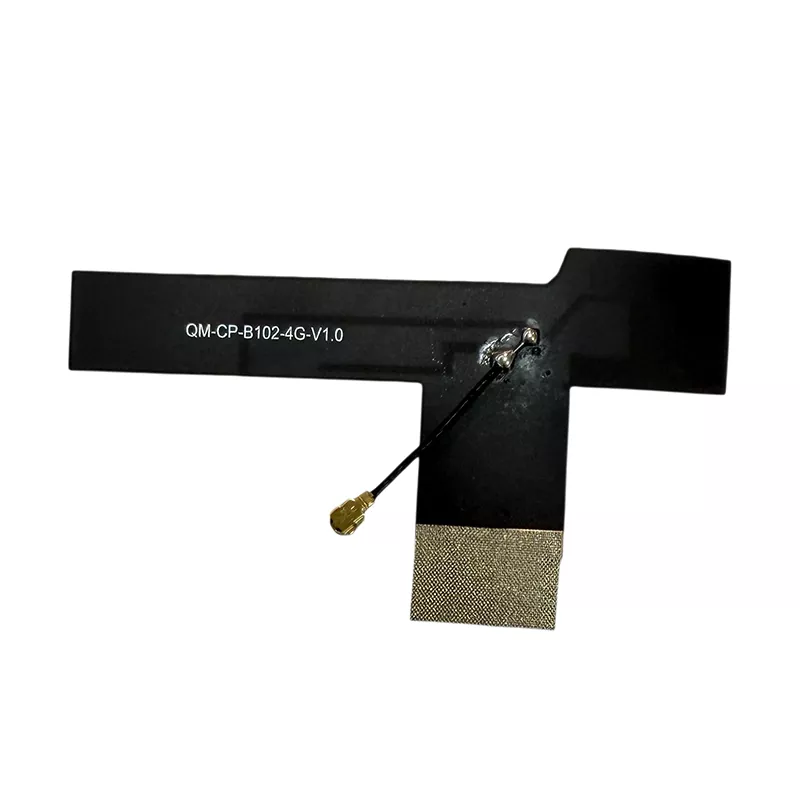

A Tablet 4G Data Antenna egy beépített vezeték nélküli jelvételi és -átviteli komponens, amelyet kifejezetten táblagépekhez terveztek. Ez a Tablet 4G LTE antenna könnyű, rugalmas szerkezettel rendelkezik, amely a táblagépek korlátozott belső teréhez van optimalizálva. Kezeli az adatátvitelt és a jelek vételét 4G LTE hálózatokon, támogatja a mobilkapcsolatot, az adatfeltöltést és -letöltést, valamint a stabil hálózati kommunikációt. Beépített 4G LTE antennaként belső telepítésre tervezték, nem pedig külső univerzális antennaként.

A hagyományos belső antenna-konfigurációkkal összehasonlítva ez a megoldás a rugalmas FPC szubsztrátumot egy kompakt profillal kombinálja, hogy alkalmazkodjon a különböző táblaszerkezetekhez. A tervezés fogyasztói, oktatási, ipari és speciális táblagépes alkalmazásokhoz értékelhető a szükséges frekvenciasávok és telepítési feltételek szerint.

Kompatibilis eszköz tartomány

Sokoldalú és testreszabható 4G LTE antenna táblagépes alkalmazásokhoz, ez a termék a 4G hálózati kapcsolatot támogató táblagépekhez készült. A kompatibilitás az eszköz támogatott frekvenciasávjaitól, a belső antennatértől és az RF interfésztől függ.

• Fogyasztói minőségű polgári táblagépek: otthoni szórakoztató táblagépek, teljes hálózati kommunikációs táblagépek és hordozható személyes táblagépek

• Oktatási kereskedelmi táblagépek: tanulói tanulási táblagépek, egyetemi oktatásspecifikus táblagépek, képzőintézeti kereskedelmi táblagépek

• Masszív ipari táblagépek: ipari kézi táblagépek, porálló, vízálló és robbanásbiztos ipari táblagépek, kültéri okos táblagépek

• Speciális járműbe épített táblagépek: járműbe épített infotainment táblagépek, logisztikai és szállítójármű-terminálok, építőipari gépek vezérlőtáblái

• Iparspecifikus táblagépek: orvosi táblagépek, biztonsági felügyeleti táblagépek, raktári intelligens termináltáblagépek, IoT intelligens táblagépek

Részletes műszaki adatok

Telepítési és használati útmutató

Ezt a Tablet 4G adatantennát kompatibilis táblagépekbe való belső telepítésre tervezték. Használható készülékgyártási, karbantartási és antennacsere projektekben. A telepítést olyan személynek kell elvégeznie, aki jártas a táblagép szétszerelésében és az RF-csatlakozók kezelésében. A konkrét telepítési lépések a következők:

1. Szétszerelés és tisztítás: Kapcsolja ki a táblagépet, távolítsa el a hátlapot, és tisztítsa meg a port és a törmeléket a belső telepítési területről. Győződjön meg arról, hogy a rögzítési felület sík, tiszta, és mentes a kiemelkedésektől vagy akadályoktól.

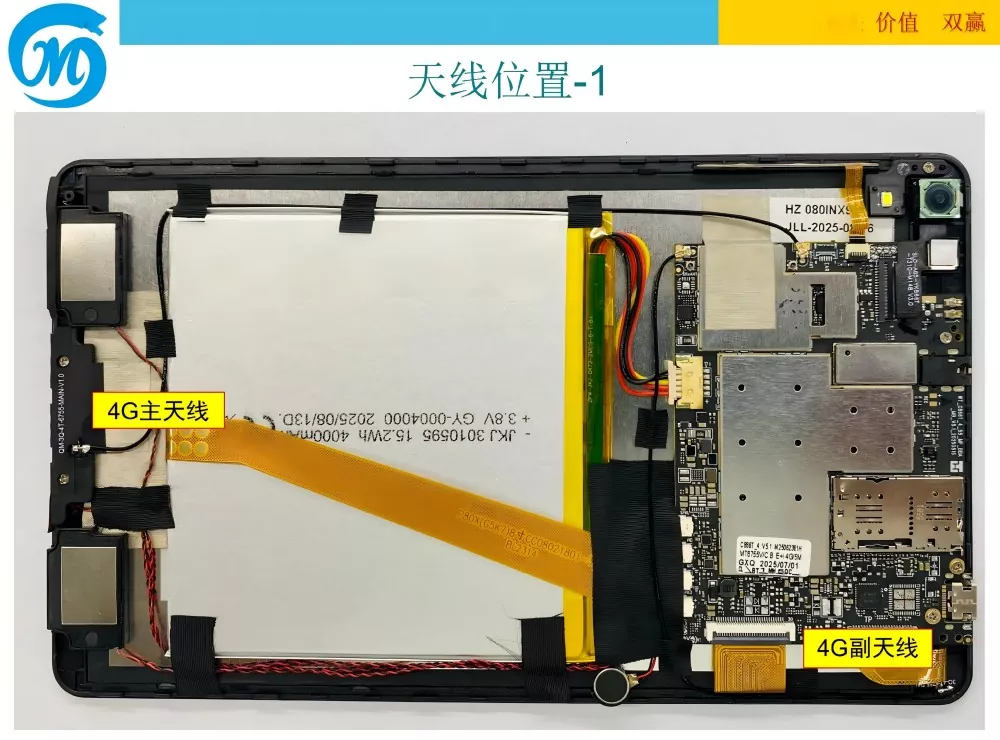

2. Elhelyezés és rögzítés: Távolítsa el a magas hőmérsékletnek ellenálló öntapadó védőfóliát az antenna hátuljáról. Pontosan illessze a táblagépen belüli fenntartott antennapozícióhoz, és helyezze az eszköz testének szabad, fém által elzárt területére. Óvatosan nyomja 3-5 másodpercig, hogy biztosítsa az antenna szilárdan tapadását, laza vagy felemelő élek nélkül.

3. Interfész csatlakoztatása: Igazítsa az antenna végén lévő IPEX-csatlakozót a táblagép alaplapjának RF-aljzatához, majd nyomja le függőlegesen, amíg biztonságosan csatlakozik. Biztosítson jó érintkezést laza csatlakozások vagy gyenge érintkezés nélkül. Ez a csatlakozási elrendezés akkor releváns, ha IPEX 4G LTE antennát választunk egy kompatibilis táblagép RF interfészhez.

4. A kábelek elvezetésének megszervezése: Ügyesen rendezze el az antennakábeleket, hogy elkerülje a túlzott húzást, hajlítást vagy összenyomódást, és tartsa távol azokat a hőt termelő helyektől, mint például az akkumulátor és az alaplap, hogy elkerülje a hosszú távú öregedést és károsodást.

5. Telepítési teszt: Helyezze vissza a táblagép hátlapját, rögzítse a rögzítőcsavarokat, kapcsolja be az eszközt, engedélyezze a 4G hálózatot, tesztelje az internet sebességét és a jelerősséget, és a normál használat előtt győződjön meg arról, hogy nincs jel-rendellenesség vagy leválasztási probléma.

Vállalati háttér

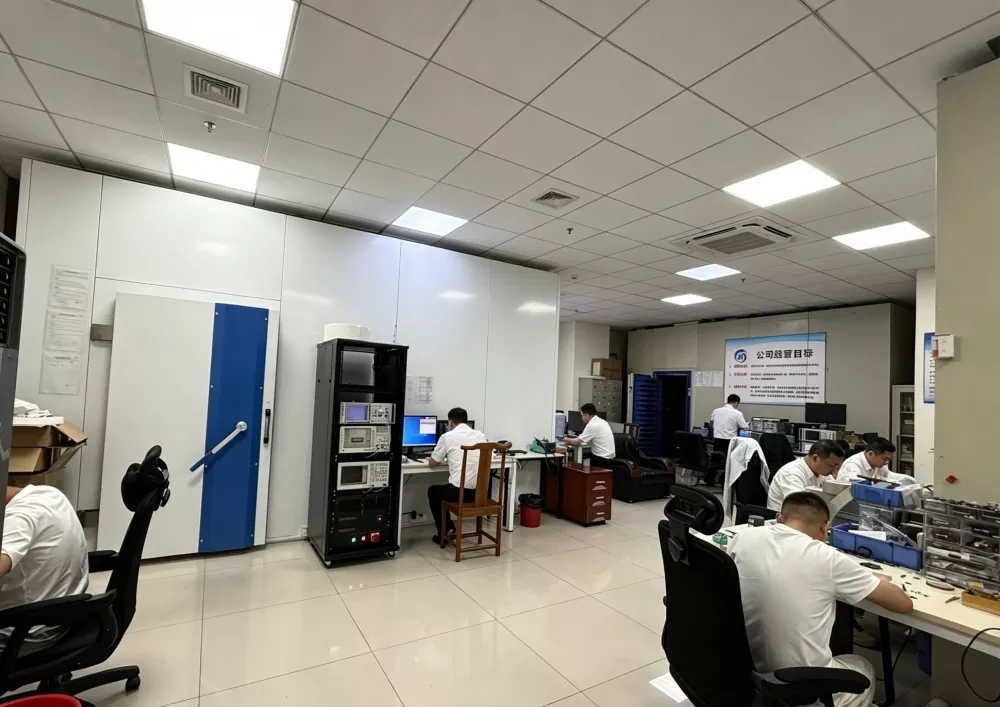

A Shenzhen Qianmu Communication Technology Co., Ltd. több mint egy évtizede foglalkozik a kommunikációs antennaiparral, és kínai gyártóként és beszállítóként működik, integrálva az antenna kutatás-fejlesztését, a penészfejlesztést, a nagyszabású gyártást, a minőség-ellenőrzési tesztelést és az értékesítés utáni támogatást. A cég vezeték nélküli kommunikációs antennamegoldásokra specializálódott, beleértve a Tablet 4G Data Antenna termékeket, az IoT antennákat és a beépített terminálantennákat. Létesítményei közé tartoznak a gyártási műveletek, a gyártósorok, a K+F laboratóriumok, valamint a termékfejlesztést és a minőség-ellenőrzést támogató vizsgálóberendezések. A gyárlátogatások megszervezhetők, a gyártási és ellenőrzési folyamatok a vállalat minőségirányítási eljárásainak hatálya alá tartoznak.

Az alapcsapat tagjai több mint 10 éves tapasztalattal rendelkeznek a kommunikációs antennák kutatás-fejlesztésében, szakértelemmel a jeladaptáció, az impedanciaillesztés és a különböző táblagépek belső telepítési követelményei terén. A csapat világszerte több mint 300 digitális terminál- és ipari berendezésgyártó számára biztosított antennamegoldásokat. Testreszabott megoldások állnak rendelkezésre a termékkövetelményeknek és az eszközintegrációs feltételeknek megfelelően.

Termékválasztási útmutató

A Tablet 4G LTE antenna kiválasztásakor a gyakori szempontok közé tartozik a frekvencia-kompatibilitás, a telepítési hely, a csatlakozó típusa és az RF teljesítmény. A következő pontok segíthetnek eldönteni, hogy a javasolt antenna alkalmas-e egy adott táblagép-projekthez.

• Ellenőrizze a frekvenciasáv kompatibilitását: Részesítse előnyben azokat az antennákat, amelyek lefedik a szükséges frekvenciasávokat. Háztartási eszközök esetén ellenőrizze a kompatibilitást a tervezett vivősávokkal; export eszközök esetében erősítse meg a célpiacon használt frekvenciasávok támogatását. A hiányzó sávok befolyásolhatják a jel vételét és az adatteljesítményt.

• Ellenőrizze az anyagot és a kivitelezést: A rugalmas FPC 4G antenna megfelel a belső telepítési követelményeknek, ahol vékony, rugalmas hordozóra van szükség. Tekintse át az aljzatot, a vezetőelemet és a szigetelő bevonatot, hogy megállapítsa, a kialakítás megfelel-e a tervezett telepítési környezetnek.

• Ellenőrizze a tényleges vizsgálati paramétereket: Tekintse át a rendelkezésre álló tesztjelentéseket és mérési adatokat. A legfontosabb paraméterek közé tartozik az erősítés, az SWR és az impedancia. Győződjön meg arról, hogy a mért teljesítmény megfelel a céleszköz és a működési sávok követelményeinek.

• Ellenőrizze a kompatibilitási méreteket: Válassza ki a megfelelő antennaméreteket a táblagép belső terének megfelelően. Ultravékony eszközök esetén vegye figyelembe a 0,15 mm vastag kialakítást, és ellenőrizze a rendelkezésre álló rögzítési területet, a kábel útvonalát és a távolságot. Egyedi, nem szabványos méretek megvitatása lehetséges a telepítési korlátok kezelése érdekében.

• Ellenőrizze az RF csatlakozót: Az IPEX/U.FL csatlakozónak egyeznie kell a táblagép alaplapján lévő RF aljzattal. Rendelés előtt ellenőrizze a csatlakozó generációját, a kábel hosszát és a csatlakozás elrendezését. Egy belső LTE antenna táblagépes projektekhez az eszköz kialakításától függően eltérő csatlakozó- vagy kábelkonfigurációt igényelhet.

• Ellenőrizze a testreszabhatóságot és a szállítási képességet: Különleges méretű, kábelhosszúságú, csatlakozóigényű vagy frekvenciakonfigurációjú projektek esetén az egyedi táblaantenna az eszköz specifikációi szerint értékelhető. A tömeggyártás előtt ellenőrizze a mintákat, a vizsgálati követelményeket, a gyártási mennyiségeket és az átfutási időket.

• Ellenőrizze a gyártó képességeit: A hosszú távú antennabeszállító kiválasztásakor vegye figyelembe a gyártó tapasztalatait, termékteszteléseit, minőség-ellenőrzését, testreszabási lehetőségeit és az értékesítés utáni támogatást.

GYIK

1. kérdés: Ez a Tablet 4G adatantenna támogatja a tengerentúli 4G hálózatokat?

V: Az antenna a műszaki adatokban felsorolt ​​frekvenciasávokat támogatja. Exportfelszerelés esetén hasonlítsa össze ezeket a sávokat a célországban használt LTE-sávokkal és a táblagép modemkövetelményeivel. További frekvenciakonfigurációk is megvitatásra kerülhetnek, ha a szabványos előírások nem fedik le a szükséges sávokat.

2. kérdés: Testreszabható az antenna méret, csatlakozó típus és kábelhossz tekintetében?

V: Igen. A testreszabási lehetőségek magukban foglalhatják az antenna méreteit, a kábel hosszát, a csatlakozó típusát és a frekvenciakonfigurációt a berendezés belső szerkezetének megfelelően. Egyedi táblagép-antenna projekt esetén adja meg a rendelkezésre álló telepítési helyet, a szükséges LTE-sávokat, az RF-csatlakozó részleteit és a célalkalmazást, hogy kiértékelhető legyen a kompatibilitás.

Q3: Mennyi ideig tart a termékgarancia? Hogyan kezelik a minőségi problémákat?

V: A termékre 1 év garancia és élettartamra szóló karbantartási szolgáltatás jár. A nem emberi sérülés okozta minőségi problémák esetén a megadott szolgáltatási szabályzat ingyenes cserét vagy újraszállítást biztosít, valamint technikai támogatást nyújt a használati problémák megoldásához. Megrendeléskor erősítse meg az érvényes feltételeket.

4. kérdés: A gyakori hajlítás károsíthatja a rugalmas antennát?

V: A termék rugalmas FPC hordozót használ, amelyet belső telepítésre terveztek. Kerülje az éles ráncokat, az ismétlődő túlzott hajlítást vagy a sugárzó elemre és az adagolókábelre nehezedő nyomást. A telepítésnek követnie kell az antenna mechanikai követelményeit, hogy segítsen megőrizni szerkezetét és rádiófrekvenciás teljesítményét.

Q5: Mi a minimális rendelési mennyiség? Vegyes tételek szállíthatók?

V: A standard raktáron lévő termékeknél nincs minimális rendelési mennyiség, kis vegyes tételek és alkalmi vásárlások támogatottak. A nagy megrendelések többszintű árazásra is jogosultak lehetnek. Megrendelés előtt ellenőrizze az aktuális raktárkészletet, a testreszabási követelményeket és a gyártási határidőket.

6. kérdés: Milyen csatlakozót használ az antenna?

V: A szabványos interfész egy IPEX/U.FL univerzális csatlakozó, testreszabható terminálopciókkal. A csatlakozót ellenőrizni kell a táblagép alaplapjának RF aljzatához. IPEX 4G LTE antennakövetelmény esetén gyártás előtt ellenőrizze a csatlakozó létrehozását és a kábel hosszát.
