FPC vs. PCB antennák: Főbb különbségek a kompakt elektronikus eszközök között

Egy kompakt elektronikus eszköz antennájának kiválasztása többet jelent, mint a rendelkezésre álló helyhez illeszkedő alkatrész megtalálását. Az antennának együtt kell működnie az eszköz PCB-elrendezésével, házával, működési frekvenciájával és a környező komponensekkel.

Az FPC antennák és a PCB antennák két lehetőség a beágyazott vezeték nélküli kialakításokhoz. Mindkettő használható kompakt elektronikában, de eltérnek egymástól a felépítésben, a beépítési követelményekben és a gyártási folyamatba való illeszkedésben.

Az IoT-eszközöket, táblagépeket, viselhető elektronikát és vezeték nélküli terminálokat fejlesztő mérnökök számára ezeknek a különbségeknek a korai megértése segíthet elkerülni a szükségtelen tervezési változtatásokat a prototípuskészítés során.

Mi az FPC antenna?

Az FPC antenna vezetőképes mintát használ egy rugalmas nyomtatott áramköri hordozón. Vékony felépítése lehetővé teszi, hogy megfelelő szűk helyekre vagy bizonyos ívelt felületek mentén beépíthető egy elektronikus burkolaton belül.

Ez akkor lehet hasznos, ha a fő NYÁK nem biztosít elegendő helyet az antennának, vagy ha a készülékház eltérő szerelési pozíciót igényel.

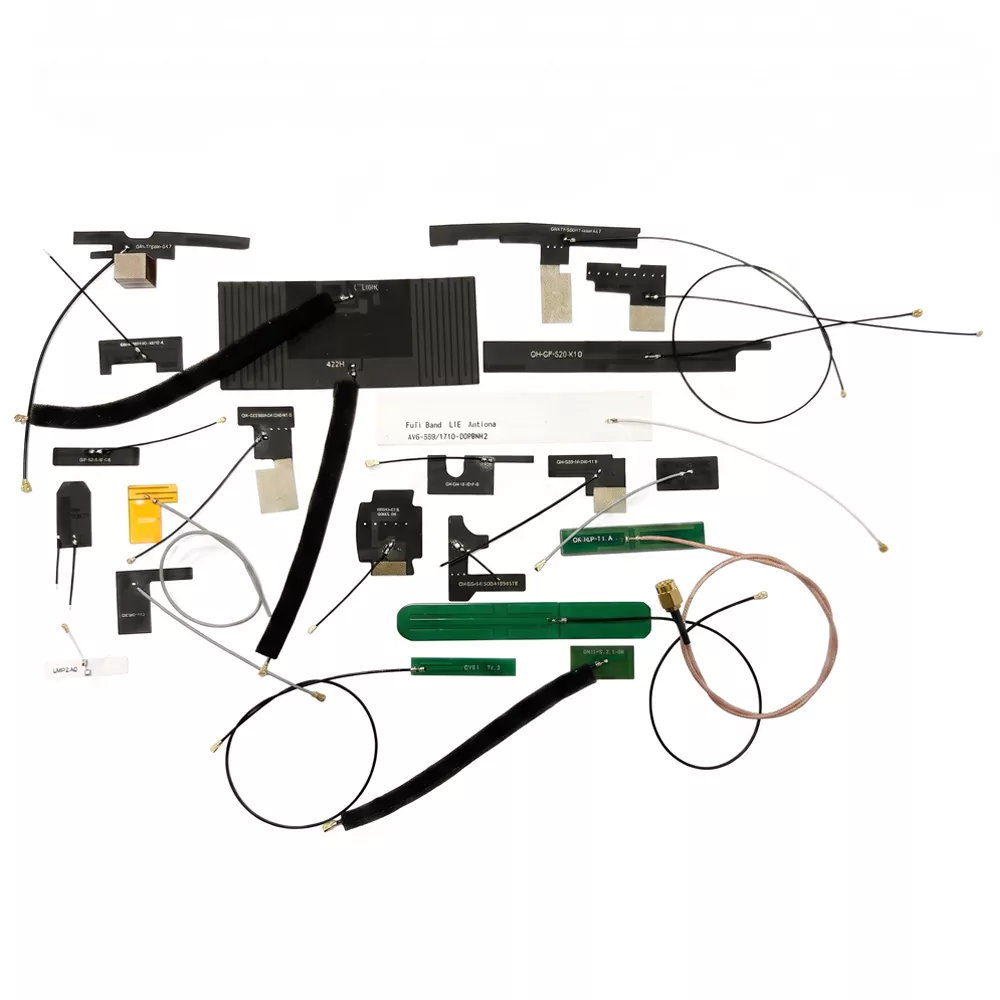

A tipikus alkalmazások közé tartozik a hordható elektronika, a kézi terminálok, a hordozható eszközök és a kompakt IoT-berendezések. AFPC antenna tartományA Qianmu beépített antennamegoldásai különféle vezeték nélküli alkalmazásokhoz tartoznak, az eszközigényeknek megfelelően kiválasztott specifikációkkal.

Az FPC antenna értékelésekor a mérnököknek ellenőrizniük kell annak méreteit, működési frekvenciáját, kábel- és csatlakozólehetőségeit, a rögzítési módot, valamint a közeli fém alkatrészektől való távolságot.

Mi az a PCB antenna?

A PCB antennát egy nyomtatott áramköri lapon lévő vezetőképes mintázat alkotja. A kialakítástól függően beépíthető a fő NYÁK-ba, vagy elhelyezhető egy dedikált kártyára.

Ezzel a megközelítéssel csökkenthető a különálló antennaelem szükségessége, ha az áramköri lapon elegendő hely van a sugárzó elemnek és a szükséges távolságnak. Gyakran felmerül a vezeték nélküli modulok, IoT-vezérlők, intelligens otthoni berendezések és más, viszonylag stabil alaplap-elrendezésű termékek esetében.

A PCB antenna azonban nem automatikusan az olcsóbb vagy jobban teljesítő lehetőség. Eredményei az antenna geometriájától, az alaplaptól, a tábla anyagától, a közeli alkatrészektől és a végső háztól függenek.

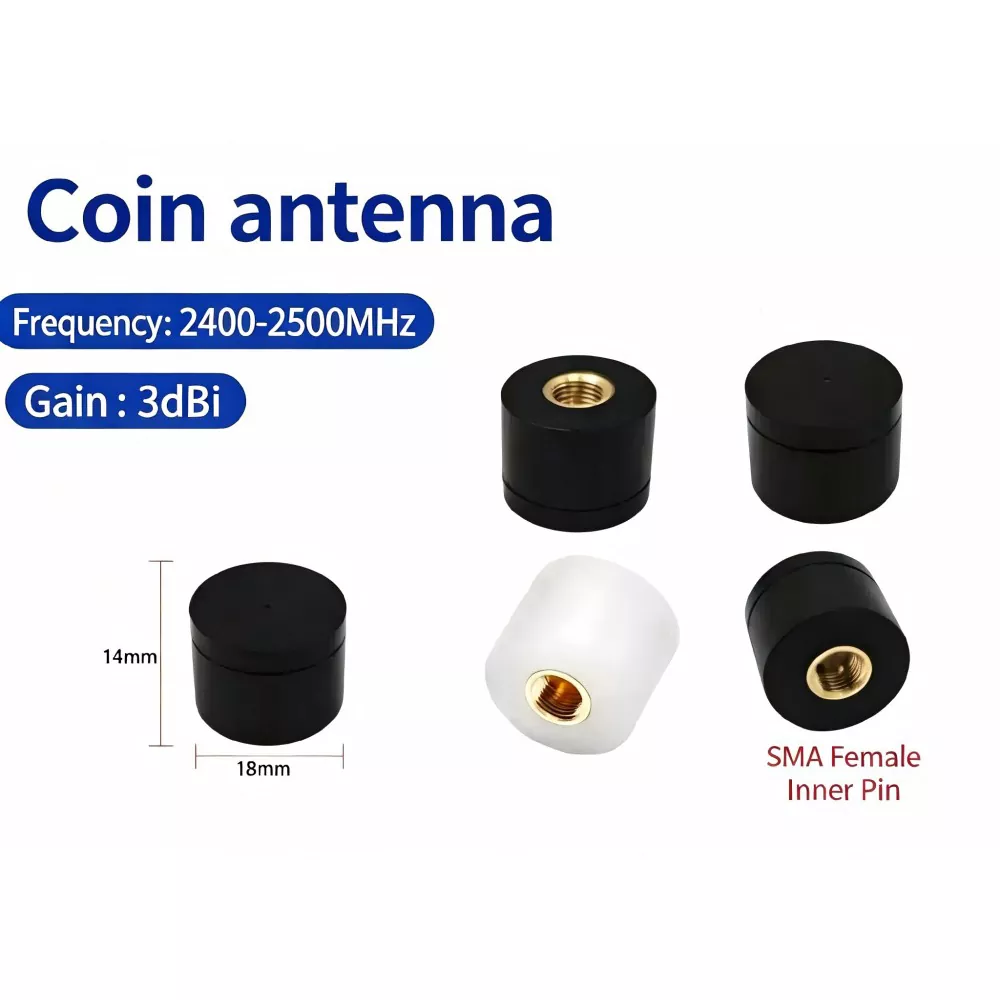

Qianmu-ébeépített antenna megoldásokFPC-alapú és PCB-be integrált megközelítéseket is tartalmaznak a különböző eszközstruktúrákhoz.

FPC antenna vs. PCB antenna: legfontosabb különbségek

A gyakorlati különbség az, hogy az egyes antennák hogyan illeszkednek a termékbe. Az FPC antenna nagyobb szabadságot biztosít az elhelyezésben, míg a PCB antenna leegyszerűsítheti az integrációt, ha az áramköri lapot köré tervezték.

Egyik típus sem garantál jobb vezeték nélküli teljesítményt a tervezett eszközön végzett tesztelés nélkül.

1. Telepítési hely és gépészeti tervezés

A rendelkezésre álló hely gyakran az első szempont, amelyet fel kell mérni.

Az FPC antenna elhelyezhető a burkolat fala mentén vagy szűk belső területen, feltéve, hogy az antenna hajlítási határait, szerelési feltételeit és elektromos követelményeket betartják. Ez hasznos lehet olyan eszközökön, ahol az akkumulátor, a kijelző és az alaplap foglalja el a rendelkezésre álló hely nagy részét.

A PCB antennának megfelelő területre van szüksége az áramköri lapon. Elrendezésének figyelembe kell vennie a sugárzó elemet, az alaplapot és a többi komponenstől való távolságot.

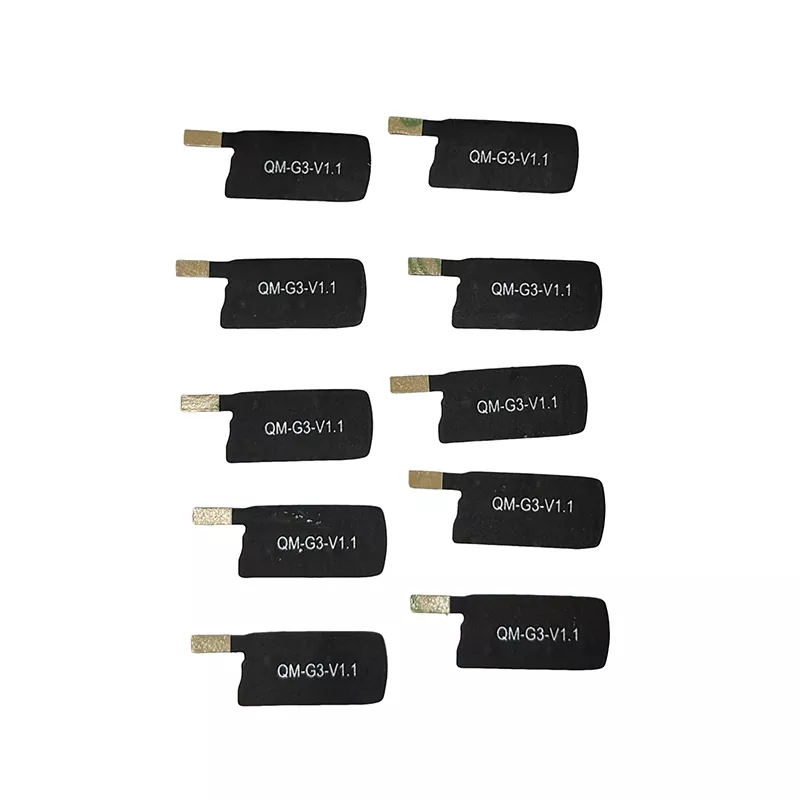

Például egy szorosan összecsomagolt belső elrendezésű tablet esetében előnyös lehet egy rugalmas antenna értékelése, amely távolabb helyezhető el a zsúfolt helyektől. Qianmu-éUltravékony FPC Tablet Antennaegy releváns termék, amelyet át kell tekinteni az ilyen típusú integráció értékelésekor.

A végső választásnak a teljes mechanikai kialakításon kell alapulnia, nem csupán az antenna méretein.

2. RF teljesítmény és jelstabilitás

A rugalmas antenna nem biztosít automatikusan erősebb vételt, a PCB-be integrált antenna pedig nem feltétlenül stabilabb.

A teljesítmény a működési frekvenciától, az antenna geometriától, az impedancia illesztésétől, a földelési referenciaponttól, a burkolat anyagától és a környező alkatrészektől függ. Az elemek, a fém tartókonzolok, a kijelzők és a kábelek mind hatással lehetnek a telepített antennára.

Az antenna kiválasztása előtt a mérnököknek meg kell erősíteniük a következő paramétereket:

• Működési frekvencia és szükséges sávszélesség

• Impedancia és VSWR

• Erősítés és sugárzási minta

• Földsík és antenna távolság

• Csatlakozó és tápkábel követelmények

• Teljesítmény a kész házban

A kompakt vezeték nélküli eszközök esetében különösen fontos az antenna tesztelése a tényleges telepítési helyzetben. Előfordulhat, hogy az önálló antennával kapott eredmények nem tükrözik annak teljesítményét, miután az antennát a végtermékbe összeszerelték.

3. Gyártási költség és összeszerelés

A teljes költség a készülék teljes kialakításától függ, nem csak az antenna árától.

A PCB antenna csökkentheti a különálló alkatrészek és az összeszerelési lépések számát, ha illeszkedik egy meglévő kártyaelrendezéshez. Ha azonban a tervezés megváltoztatja a nyomtatott áramköri lap méreteit, az útválasztást vagy az alkatrészek elhelyezését, ezek a változtatások növelhetik a fejlesztési munkát.

Az FPC antenna különálló alkatrész, és további rögzítőanyagokat, kábelt vagy csatlakozót igényelhet. Mindazonáltal praktikusabb lehet, ha elkerüli a PCB vagy a burkolat jelentős áttervezését.

OEM-projekteknél hasonlítsa össze a következő költségeket:

• Antenna gyártás

• PCB és burkolat módosítások

• Kábelek, csatlakozók és szerelési anyagok

• Összeszerelés és ellenőrzés

• Prototípus tesztelés és RF hangolás

• A termelés mennyisége és a várható kereslet

Az azonos műszaki követelmények alapján történő árajánlatkérés hasznosabb összehasonlítást tesz lehetővé, mint a két technológia alapelemárai alapján történő megítélése.

4. Melyik antenna megfelelő az Ön alkalmazásához?

A megfelelő kialakítás az eszköz fizikai felépítésétől és a vezeték nélküli követelményektől függ.

Hordható és hordozható eszközök:Érdemes lehet megvizsgálni az FPC antennát, ha a ház ívelt, vagy a belső elrendezés korlátozott helyet hagy a merev antennaszerkezet számára.

Intelligens otthon és IoT termékek:Mindkét lehetőség megfelelő lehet. A döntés a vezeték nélküli szabványtól, a kártya elrendezésétől, a burkolattól és az összeszerelési folyamattól függ.

Ipari vezeték nélküli berendezések:A PCB antenna jól működhet, ha a kártya elrendezése rögzített és elegendő távolság áll rendelkezésre. Az FPC antenna hasznos lehet, ha a felszerelési hely korlátozott.

Tablet és kézi terminálok:A rugalmas antenna további pozicionálási lehetőségeket biztosíthat, különösen akkor, ha a belső szerkezet zsúfolt. The final choice still requires RF validation.

Qianmu-étermékpalettabelső és külső antennakategóriákat tartalmaz különböző vezeték nélküli alkalmazásokhoz. A rendelkezésre álló termékstruktúrák áttekintése az eszközrajzok mellett segíthet a megfelelő opciók szűkítésében.

5. Milyen információk szükségesek az egyéni antennához?

Mielőtt árajánlatot vagy prototípust kérne, készítse elő a tervezett pályázat legfontosabb részleteit:

1. Frekvencia sáv:Adja meg a szükséges működési frekvenciákat és vezeték nélküli szabványokat.

2. Elérhető méretek:Adja meg a maximális antennaméretet és a rendelkezésre álló telepítési területet.

3. Eszköz felépítése:Ossza meg a PCB-rajzokat, a ház méreteit és a közeli fém alkatrészek vagy akkumulátorok helyzetét.

4. RF követelmények:Határozza meg a célimpedanciát, a sávszélességet, a VSWR-t, az erősítést és az egyéb alkalmazható teljesítménykritériumokat.

5. Csatlakozási mód:Győződjön meg arról, hogy a tervezéshez szükség van-e közvetlen PCB-csatlakozásra, koaxiális kábelre, IPEX-csatlakozóra vagy más interfészre.

6. Vizsgálati követelmények:Adja meg a szükséges rádiófrekvenciás méréseket vagy termékszintű érvényesítést.

7. Gyártási terv:Adja meg a prototípus mennyiségét, a várható rendelési mennyiséget és a fejlesztési ütemtervet.

Ezek a részletek segítenek meghatározni, hogy az FPC antenna, a PCB antenna vagy más beépített antennaszerkezet megfelelő-e a projekthez.

Gyakran Ismételt Kérdések

Az FPC antenna jobb, mint a PCB antenna?

Nem minden alkalmazásban. Az FPC antennák nagyobb rugalmasságot biztosítanak a fizikai elhelyezésben, míg a PCB antennák leegyszerűsíthetik az integrációt, ha a kártya elrendezése elegendő helyet biztosít. A megfelelő választás az eszköz szerkezetétől és az RF követelményektől függ.

Az FPC és a PCB antennák támogatják a Wi-Fi-t és a Bluetooth-t?

Igen. Mindkettő Wi-Fi és Bluetooth alkalmazásokhoz tervezhető, beleértve a 2,4 GHz-es termékeket is. A kompatibilitás az antenna kialakításától, a sávszélességtől, az illesztéstől és a telepítési feltételektől függ.

A PCB antenna mindig olcsóbb?

Nem. A PCB antenna csökkentheti a különálló alkatrészek és az összeszerelési munkát, de a PCB újratervezése növelheti a fejlesztési költségeket. Az FPC antenna gazdaságosabb lehet, ha elkerüli az alaplap vagy a burkolat jelentős változtatásait.

Mi befolyásolja a beépített antenna teljesítményét?

A működési frekvencia, az antenna geometriája, az alapsík, az impedancia illesztése, a burkolat anyagai és a közeli alkatrészek mind befolyásolhatják a teljesítményt. A kész készüléken végzett tesztelés elengedhetetlen.

Tud-e a Qianmu testreszabott FPC antennát biztosítani?

A Qianmu FPC antennaoldala leírja a rendelkezésre álló testreszabási lehetőségeket, beleértve a méreteket, a frekvenciát, a csatlakozókat, a kábeleket és a telepítési módszereket. A végleges specifikációkat meg kell erősíteni a projekt RF és mechanikai követelményei alapján.

Az FPC és a PCB antennák közötti választás

Az FPC antenna és a PCB antenna közötti döntést az eszköz elrendezésével, a működési frekvenciával és a szükséges vezeték nélküli teljesítménnyel kell kezdeni. Ezután együtt kell értékelni a telepítési rugalmasságot, az összeszerelési lépéseket és a teljes fejlesztési költséget.

A kompakt elektronikai termékek esetében az antenna helyzetének korai megerősítése és a tervezésnek a tervezett házban történő tesztelése csökkentheti az elkerülhető változásokat a későbbi fejlesztés során.

A megfelelő opció értékeléséhez tekintse át a Qianmu FPC antennamegoldásait és egyéb beépített antennaopcióit az eszköz követelményei mellett.
