Fejhallgató WiFi antenna

A fejhallgató WiFi antenna egy kompakt, nagymértékben alkalmazkodó vezeték nélküli kommunikációs antenna, amely alapvető hardverként szolgál, amely lehetővé teszi a fejhallgatók WiFi-hez való csatlakozását, nagyfelbontású hang vezeték nélküli továbbítását, felhő alapú firmware-frissítések végrehajtását, és alacsony késleltetésű audio-video szinkronizálást. A hagyományos külső antennákkal vagy a szabványos Bluetooth antennákkal ellentétben ezt a dedikált fejhallgató-WiFi antennát kifejezetten a fülre helyezhető fejhallgatók szűk helyszűke, a fém burkolat árnyékolása, a szorosan illeszkedő, jelelakadást okozó kopás és a bonyolult beltéri jelkörnyezetek számára optimalizálták. Kisebb alaktényezővel, erősebb interferencia-elhárító képességgel és kiváló jeláteresztő képességgel rendelkezik.

Tapasztalt fejhallgató-WiFi antennagyártóként eltávolodtunk az antennatervezés általános, mindenki számára megfelelő megközelítésétől. Ehelyett a fejhallgató-eszközök egyedi használati eseteire összpontosítunk, könnyű, nagy kompatibilitású és stabil dedikált antennamegoldásokat fejlesztünk. Ezek a termékek hatékonyan oldják meg az olyan gyakori iparági problémákat, mint például a szétkapcsolódások, késések, hangtorzítások és gyenge jelerősség, amelyek általában a fejhallgatók szabványos antennáinál előfordulnak. Antennáink széles körben kompatibilisek minden típusú eszközzel, beleértve a fogyasztói audiovizuális fejhallgatókat, az esports játékokhoz készült fejhallgatókat, az üzleti zajszűrős fülhallgató fejhallgatókat és az oktatási célú hallgató fejhallgatókat.

Alapvető működési elv

A fejhallgató WiFi antenna működési elve az elektromágneses hullám RF konverziós technológián és a rezonancia illesztési elveken alapul, integrálva a fejhallgató eszköz RF áramkörébe a kétirányú jelátvitel érdekében. A működés során nagy hatékonyságot, alacsony energiafogyasztást, stabilitást és erős interferenciamentességet biztosít. A munkafolyamat két fő modulból áll: jelátvitelből és jelvételből, világos elvekkel, kiforrott technológiával és pontosan ellenőrizhető teljesítménnyel.

1. Jelátviteli elve: A fülhallgató alaplapja az audioadatokat és a vezérlőparancsokat nagyfrekvenciás elektromos jelekké alakítja át, amelyeket egy pontosan illeszkedő impedanciaáramkörön keresztül továbbít a fülhallgató Wi-Fi antennájához. Az antenna belsejében egy többrétegű mikroszalag rezonanciastruktúra alakítja át az elektromos jeleket kétsávos, 2,4 GHz/5 GHz-es elektromágneses hullámokká, amelyek minden irányban sugároznak, így lehetővé teszik a vezeték nélküli adatcserét a fülhallgatók és a routerek, számítógépek vagy mobileszközök között.

2. Jelvételi elv: A külső eszközök által kibocsátott WiFi elektromágneses hullámjeleket teljes mértékben rögzíti a fülhallgató WiFi antennája. Ezek a jelek az antennában lévő rezonáns üregen haladnak át, amely kiszűri a megfelelő frekvenciasávot és eltávolítja a zajinterferenciát. Az elektromágneses hullámokat ezután nagyfrekvenciás elektromos jelekké alakítják vissza, és továbbítják a fülhallgató dekódoló chipjéhez, ahol a hang- és adatparancsokat fogadják és dekódolják.

Optimalizáltuk az antennahézag elrendezését és a polarizációs módszert a fejhallgatók fém fejpántjai, akkumulátorai és audio-illesztőprogramjai által okozott jelárnyékolási problémák megoldására. Ez lehetővé teszi, hogy az antenna magas sugárzási hatékonyságot tartson fenn még egy kompakt, zárt házban is, így a mért jelveszteség 8%-nál kisebb, ami jelentősen felülmúlja a szabványos ipari antenna-benchmarkokat.

Kompatibilis készülékcsalád

A fejhallgató WiFi antennák professzionális szállítójaként termékeink kiváló kompatibilitást kínálnak, és a jelenleg piacon lévő vezeték nélküli fülhallgatók 99%-át támogatják. A forgatókönyvek és az eszközkategóriák széles skáláját fedik le. A kompatibilis modellek az alábbiakban találhatók:

• Játékos fejhallgató: Támogatja a WiFi 6 alacsony késleltetésű hálózatát, kompatibilis PC-vel és konzolos játékeszközökkel a hang és videó szinkronizálásához

• Nagy felbontású audiovizuális fejhallgatók: otthoni HiFi vezeték nélküli fülhallgatók, zajszűrős audiovizuális fejhallgatók és házimozi-kompatibilis fejhallgatók

• Üzleti irodai fejhallgatók: vezeték nélküli fejhallgatók távoli értekezletekhez, zajszűrős irodai fejhallgatók és online órákhoz tervezett fejhallgatók

• Oktatási fejhallgató: Campus Listening oktató fejhallgatók, vezeték nélküli fejhallgatók online oktatáshoz

• Intelligens hordható fejfedő: intelligens fejhallgató Wi-Fi-kapcsolattal és magával ragadó VR-kompatibilis audio fejhallgató

• Ipari fejhallgató: Vezeték nélküli fejhallgatók műhelykommunikációhoz és zajszűrős WiFi fejhallgatók a berendezések ellenőrzéséhez

Egyedi fejhallgató WiFi antennák is tervezhetők az ügyfél eszközének alaplapméretei, házszerkezete és frekvenciasáv követelményei szerint, támogatva a személyre szabott konfigurációkat, például a nem szabványos méreteket, a speciális impedanciákat és az irányított sugárzást, kielégítve a különböző gyártók változatos gyártási igényeit.

Differenciálási előny

A piacon kapható általános fejhallgató-antennák gyakran gyenge jelek, gyakori szétkapcsolások, nagy késleltetés, nagy méret és interferenciaérzékenyek. Vezető fejhallgató WiFi antennagyártóként ismétlődően optimalizáltuk termékeinket, hogy kezeljük ezeket az iparági problémákat, és öt alapvető előnyt biztosítunk – a valós teljesítmény jelentősen felülmúlja a versenytársakat.

Kétsávos teljes lefedettség, zökkenőmentes átvitel nulla késéssel

1. Támogatja a kétsávos Wi-Fi átvitelt 2,4 GHz-en és 5 GHz-en, kompatibilis a Wi-Fi 4/5/6 protokollokkal. A 2,4 GHz-es sáv erős fali áthatolást biztosít, ideális hosszú távú otthoni és irodai használatra; Az 5 GHz-es sáv nagyobb sávszélességet és kisebb interferenciát biztosít, így valós tesztelés során alacsony, mindössze 15 ms-os kép- és hangátviteli késleltetést ér el – teljes mértékben megfelel a játékok és a nagyfelbontású multimédia szigorú követelményeinek, kiküszöbölve az audio késleltetést és az audio-videó szinkronizálási problémákat.

2. Kompakt és vékony kialakítás, zökkenőmentesen illeszkedik anélkül, hogy nyomást gyakorolna a készülékre

Az LTCC többrétegű kerámiaintegrációs technológiát alkalmazva az antenna teljes vastagsága mindössze 0,8 mm, így kompakt és nem igényel nagy szabad helyet. Tökéletesen illeszkedik a fejhallgatók szűk belső terébe, anélkül, hogy helyet foglalna az akkumulátorok, alaplapok vagy audio-illesztőprogramok számára, és nem ad plusz súlyt a készülékhez, így könnyű viseletet biztosít.

3. Kiváló interferencia-ellenes képesség és erős jelstabilitás

Az antenna optimalizált sugárzási szöge és árnyékoló szerkezete a fejhallgató fémháza, lítium akkumulátora és hangszóróegysége által okozott jelinterferenciák hatékony elkerülése érdekében. Valós tesztelés során összetett elektromágneses környezetben (például több eszköz csatlakoztathatósága és sűrű útválasztó forgatókönyve) a jelstabilitási arány elérte a 99,6%-ot, szétkapcsolások, frekvencia ugrás vagy zaj interferencia nélkül.

4. Alacsony energiafogyasztás és nagy nyereség a hosszabb akkumulátor-élettartam érdekében

Az antenna erősítése 2,5 dBi-re van optimalizálva, a sugárzási hatásfok ≥92%, jelentősen javítva a jel vételi érzékenységét, miközben rendkívül alacsony energiafogyasztást tart fenn. Az ezzel az antennával felszerelt fejhallgatók 12–18%-kal meghosszabbíthatják az akkumulátor élettartamát Wi-Fi csatlakozási módban, hatékonyan meghosszabbítva az eszköz használati idejét.

5. Magas kompatibilitás és egyszerű telepítés, gondtalan tömeggyártás

Szabványos felületre szerelhető szerkezet, amely kompatibilis az SMT automatizált elhelyezési folyamatokkal, lehetővé téve a kényelmes telepítést és a stabil forrasztást magas, akár 99,8%-os hozam mellett. Támogatja a tömeggyártást és a nagyüzemi ellátást, miközben testreszabható tűkonfigurációkat, méreteket és impedancia-paramétereket kínál, hogy illeszkedjenek a különböző márkák különböző fejhallgató-gyártó vonalaihoz.

Részletes műszaki adatok

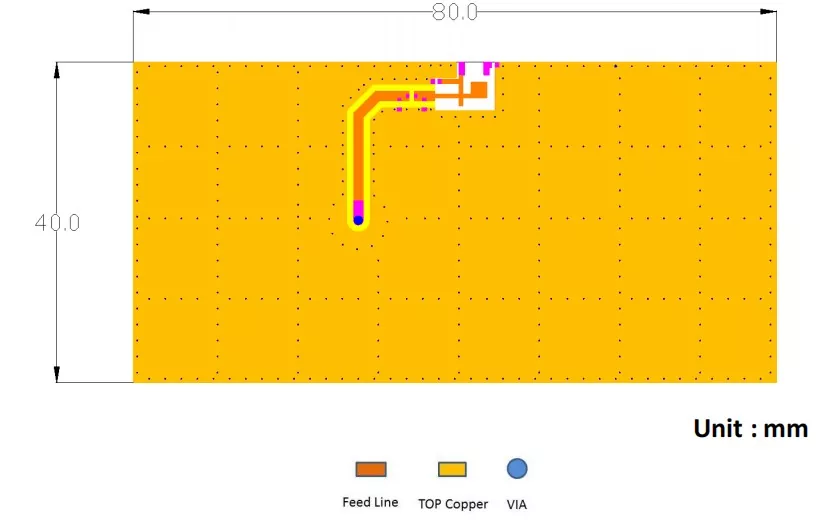

Ajánlott PCB-minta-értékelő tábla mérete

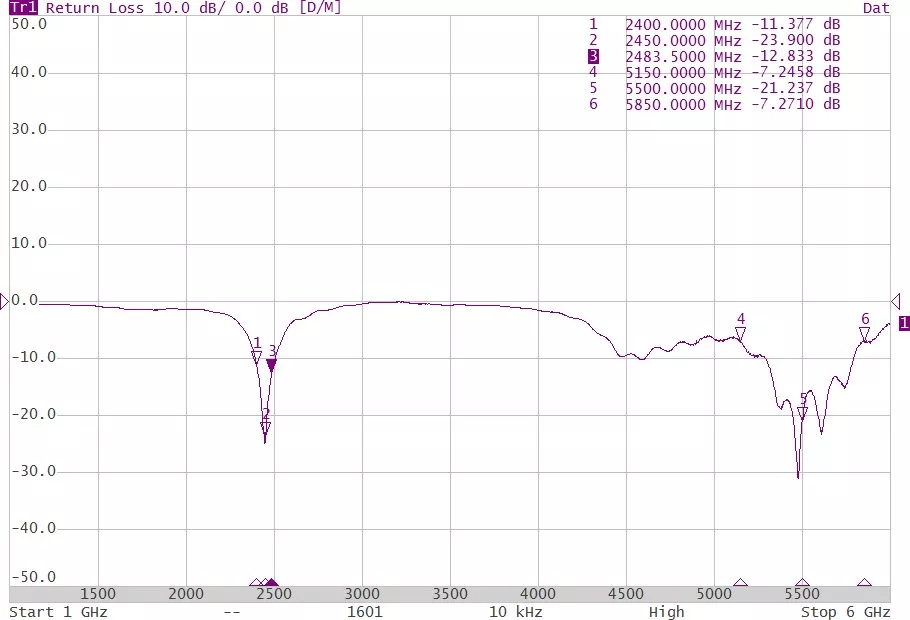

Mérési eredmények Megtérülési veszteség

Termékelőnyök a versenytársakhoz képest

Telepítési és használati útmutató illusztrációkkal

Ez a fejhallgató WiFi antenna szabványos felületre szerelhető kialakítással rendelkezik, amely kompatibilis az automatizált SMT elhelyezéssel és a kézi forrasztással. Könnyen telepíthető és nagymértékben adaptálható, világos és egyértelmű telepítési utasításokkal:

1. Előkészületek a telepítés előtt

Tisztítsa meg a fülhallgató alaplapjának beépítési területét, hogy a felület olaj-, por- és törmelékmentes legyen. A jel interferenciájának elkerülése érdekében győződjön meg arról, hogy az alaplap körüli szabad tér legalább 3 mm távolságra van a fém alkatrészektől, akkumulátoroktól és árnyékoló burkolatoktól. Készítse elő az olyan eszközöket, mint az állandó hőmérsékletű forrasztóállomás, forrasztópaszta és antisztatikus csipesz, és hajtson végre minden műveletet a megfelelő antisztatikus óvintézkedésekkel.

2. Felületre szerelhető forrasztási telepítés

Pontosan igazítsa az antennát az alaplapon lévő előre beállított padhoz, és rögzítse a helyére antisztatikus csipesszel. Kézi forrasztáshoz használjon állandó hőmérsékletű forrasztóállomást (320-350°C között szabályozott hőmérsékletű), vagy a szakaszos rögzítéshez használjon SMT automata berendezést. A forrasztás után ellenőrizze a forrasztási csatlakozásokat, hogy meg vannak-e telve, hidegforrasztás, hiányzó csatlakozások vagy áthidalás nélkül, ami garantálja a stabil áramköri csatlakozást.

3. Pozíciórögzítés és -észlelés

Rögzítse az antennát a fülhallgató házának nyitott részén, elkerülve a fém fejpántot és a hangszóróegységet. A telepítés után csatlakoztassa az eszközt a jel teszteléséhez, ellenőrizze a WiFi kapcsolat sebességét, jelerősségét és késleltetési paramétereit. Ha nem észlel semmilyen rendellenességet, a készülék normál módon használható.

4. Használati óvintézkedések

A beszerelés során ne hajlítsa meg az antenna kerámia testét, mert ez károsíthatja a belső rezonancia szerkezetet. A jelárnyékolás elkerülése érdekében ne szereljen fém alkatrészeket az antenna köré. Normál használat közben tartsa távol az antennát magas hőmérséklettől és párás környezettől, hogy hatékonyan meghosszabbítsa élettartamát.

GYIK

1. kérdés: Ez a fejhallgató WiFi antenna támogatja a WiFi 6-ot?

V: Teljes mértékben támogatott, a termék kompatibilis a WiFi4, WiFi5 és WiFi6 protokollok teljes skálájával, kétsávos lefedettséget kínál 2,4 GHz-es és 5 GHz-es frekvenciákon, és megfelel a legújabb intelligens vezeték nélküli fejhallgatók csúcskategóriás csatlakozási követelményeinek.

2. kérdés: Testreszabható az antenna a fülhallgató alaplapjának méretei szerint?

V: Támogatja a teljes dimenziós testreszabást, beleértve a méretet, a tű típusát, az impedancia paramétereit, a sugárzási szöget és a frekvenciasáv-kompatibilitást. A K+F csapat gyorsan tud megoldásokat fejleszteni és prototípusokat készíteni tesztelésre az ügyfél berendezésszerkezete alapján.

3. kérdés: Mennyi ideig tart a termékgarancia, és hogyan kezelik a minőségi problémákat?

V: Minden termékre egy év garancia vonatkozik. Minden egység teljes körű ellenőrzésen esik át, mielőtt elhagyná a gyárat. Nem emberi eredetű minőségi problémák esetén az ügyfelek ingyenes cserét vagy javítást élvezhetnek. A kötegelt hibák esetén teljes visszatérítés és csere áll rendelkezésre, biztosítva az ügyfelek jogainak átfogó védelmét a folyamat során.

Q5: Ön közvetlen gyári beszállító, és támogatja a nemzetközi kereskedelmi megrendeléseket?

V: Közvetlen fejhallgató WiFi antennagyár és -gyártó vagyunk, közvetítők nélkül. Teljes export képesítéssel és hosszú távú tapasztalattal rendelkezünk a globális kereskedelmi megrendelések kezelésében, teljes vámkezelési és tanúsítási dokumentációval.
