Miért elengedhetetlen a rugalmas fejhallgató-antenna a következő generációs vezeték nélküli audioeszközökhöz

Ahogy a vezeték nélküli fülhallgatók és fejhallgatók egyre kisebbek, intelligensebbek és funkciókban gazdagabbak lesznek, az antenna kialakítása egyre fontosabb szerepet játszik a megbízható vezeték nélküli kommunikáció fenntartásában.Qianmufejleszti aRugalmas fejhallgató antennaTWS fülhallgatókhoz, vezeték nélküli fejhallgatókhoz, csontvezető eszközökhöz és más kompakt Bluetooth audiotermékekhez, rugalmas, ultravékony és testreszabható rádiófrekvenciás megoldásokat kínálva a szűkös helyekhez.

A megbízható antenna elengedhetetlen a stabil Bluetooth kommunikációhoz, különösen akkor, ha a vezeték nélküli fejhallgatónak rendkívül kompakt és szabálytalan belső terekben kell működnie. ARugalmas fejhallgató antennarugalmas PI vagy LCP hordozót használ, precíziós vezetőképes sugárzási mintával, amely lehetővé teszi, hogy az antenna alkalmazkodjon az ívelt felületekhez, miközben megőrzi a megbízható RF teljesítményt.

Tartalomjegyzék

• Miért olyan fontos az antenna kialakítása a modern fejhallgatókban?
• Mi az a rugalmas fejhallgató-antenna?
• Hogyan működik a rugalmas fejhallgató-antenna?
• Melyek a rugalmas fejhallgató-antenna fő előnyei?
• Hol használhatók a rugalmas fejhallgató-antennák?
• Milyen műszaki jellemzőket kell figyelembe venniük a vásárlóknak?
• Hogyan hasonlítható össze a hagyományos antennákkal?
• Hogyan válasszák ki a gyártók a megfelelő antennát?
• Miért számít a gyártás és az RF tesztelés?
• Gyakran Ismételt Kérdések
• Következtetés

Miért olyan fontos az antenna kialakítása a modern fejhallgatókban?

A vezeték nélküli fejhallgatók rádiófrekvenciás kommunikációra támaszkodnak, hogy hang- és vezérlőadatokat cseréljenek okostelefonokkal, táblagépekkel, számítógépekkel és más Bluetooth-kompatibilis eszközökkel. Bár egy antenna csak kis fizikai helyet foglal el, kialakítása jelentős hatással lehet a vezeték nélküli teljesítményre.

A modern TWS fülhallgatók belső környezete különösen nagy kihívást jelent. Az akkumulátorok, hangszórók, mikrofonok, töltőelemek, processzorok, árnyékoló szerkezetek és mechanikai alkatrészek versenyeznek a korlátozott helyért. Ugyanakkor az antenna az emberi test közelében működik, ami befolyásolhatja az RF terjedését és a jel jellemzőit.

A hagyományos antennamegoldásokhoz külön PCB-területre vagy viszonylag nagy telepítési területre lehet szükség. A rugalmas antenna nagyobb szabadságot biztosít a mérnököknek, hogy a sugárzó elemet ívelt belső felületek, akkumulátorrekeszek, szárak vagy más elérhető területek mentén helyezzék el.

A kompakt Bluetooth-termékeket fejlesztő gyártók számára ezért az antenna kiválasztását a korai mechanikai és rádiófrekvenciás tervezési szakaszban kell megfontolni, nem pedig végső összeszerelési alkatrészként kezelni.

Mi az a rugalmas fejhallgató-antenna?

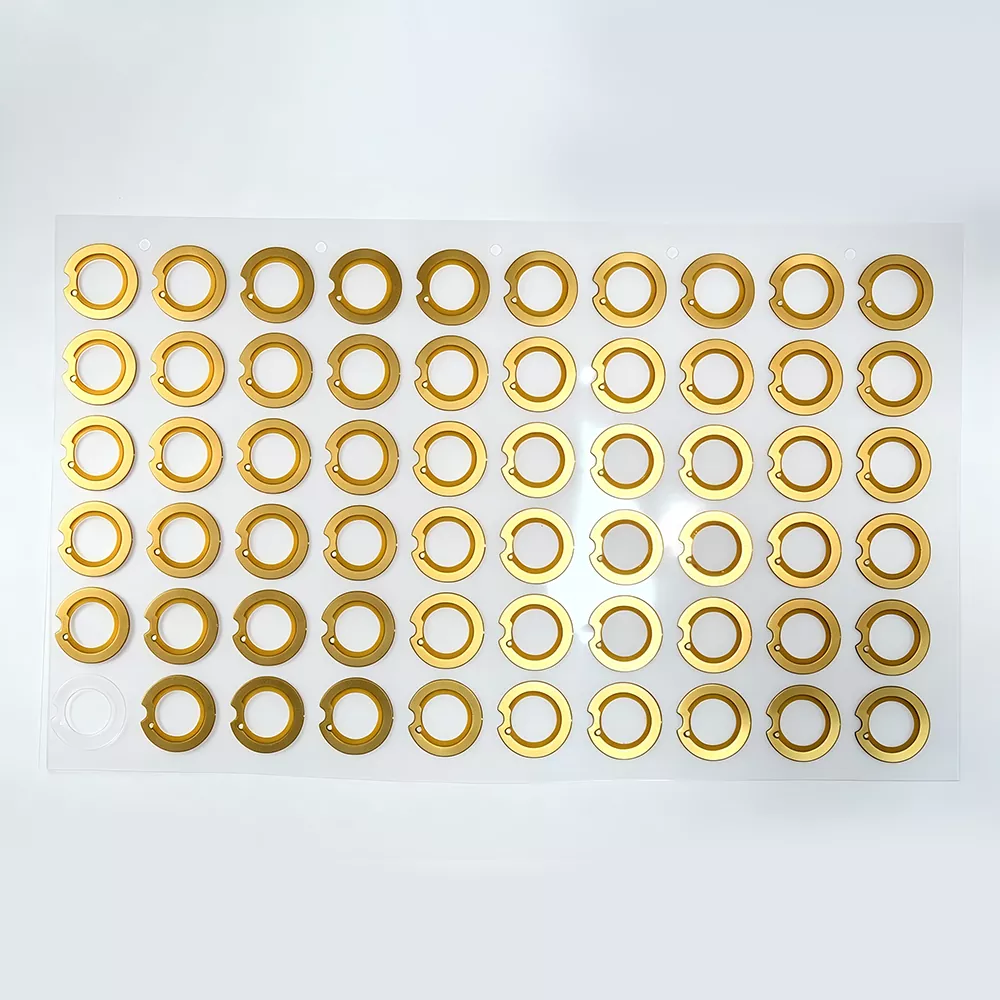

A Rugalmas fejhallgató antennaegy miniatűr RF antenna, amelyet kompakt vezeték nélküli audioeszközökhöz terveztek. Általában rugalmas PI vagy LCP szubsztrátumot használ, amelynek vezetőképes sugárzási mintája precíziós gyártási és maratási folyamatok révén alakul ki.

A merev NYÁK-antennákkal ellentétben a rugalmas szerkezet hajlítható és alkalmazkodik az ívelt vagy szabálytalan felületekhez. Ez különösen alkalmassá teszi azokhoz a termékekhez, ahol a rendelkezésre álló antennaüreg szűk, íves vagy nehezen illeszthető be hagyományos merev alkatrészekkel.

A rugalmas fejhallgató-antennákat általában a 2,4 GHz-es Bluetooth ISM-sávhoz tervezték, és támogatják a modern Bluetooth-alkalmazásokat. A projekttől függően a gyártók testreszabhatják az antenna méreteit, a hordozót, a vezeték hosszát, a terminál konfigurációját és a telepítési módot a termék architektúrájának megfelelően.

Ez a tervezési rugalmasság különösen vonzóvá teszi az FPC-alapú antennákat a TWS fülhallgatók, vezeték nélküli fejhallgatók, csontvezető fejhallgatók, nyakpántos eszközök és más kompakt vezeték nélküli termékek számára.

Hogyan működik a rugalmas fejhallgató-antenna?

A hajlékony fejhallgató-antenna működési elve az elektromos RF jelek elektromágneses hullámokká alakításán és elektromágneses energia fogadásán alapul a környező környezetből.

1. A Bluetooth chipkészlet magas frekvenciájú elektromos jelet állít elő.
2. Az RF jel az átviteli úton az antenna felé halad.
3. A vezetőképes sugárzási minta az elektromos jelet elektromágneses energiává alakítja.
4. Az antenna a jelet a környező környezetbe sugározza.
5. A vétel során az antenna rögzíti a párosított Bluetooth-eszköz által továbbított elektromágneses jeleket.
6. A vett rádiófrekvenciás energiát elektromos jellé alakítják és továbbítják a Bluetooth kommunikációs modulhoz.

Mivel a fejhallgatókat és a fülhallgatókat az emberi test közelében viselik, az antenna illesztése, földelése és elhelyezése különösen fontos. Az emberi test, az akkumulátor, a fém alkatrészek és a ház anyagai mind befolyásolhatják az antenna impedanciáját és sugárzási jellemzőit.

Ezért elengedhetetlen a megfelelő RF hangolás. A jól megtervezett antennát a tényleges termékházon belül kell értékelni, nem pedig csak izolált alkatrészként tesztelni. Ez segít a mérnököknek azonosítani a detuning hatásokat és optimalizálni a végső vezeték nélküli teljesítményt.

Melyek a rugalmas fejhallgató-antenna fő előnyei?

Ultra-vékony felépítés

A tér az egyik legnagyobb kihívás a TWS fülhallgató fejlesztése során. A rugalmas FPC antenna konstrukció lehetővé teszi a gyártók számára, hogy szűk helyekre integráljanak egy RF komponenst anélkül, hogy túlzott mechanikai hangerőt foglalnának el.

A konfigurációtól függően a rugalmas antennavastagság körülbelül 0,12–0,30 mm-es tartományban áll rendelkezésre, a szokásos opciók közül a 0,15 mm, 0,20 mm és 0,25 mm. Ez segít a terméktervezőknek optimalizálni az értékes belső teret.

Kiváló rugalmasság

A rugalmas hordozó lehetővé teszi, hogy az antenna kövesse az ívelt és szabálytalan belső felületeket. Ez különösen akkor hasznos, ha a hagyományos merev antenna nem fér bele a rendelkezésre álló szerkezetbe.

Az ismétlődő hajlításnak vagy mechanikai mozgásnak kitett termékeknél a hajlítási tartósság egy másik fontos szempont. A megfelelő aljzatválasztás és a ragasztó kialakítása javíthatja a mechanikai megbízhatóságot a hosszú távú használat során.

Stabil Bluetooth RF teljesítmény

Az antenna teljesítménye nem csak a sugárzási elemtől függ. A betáplálási pont kialakítása, a földelés, az impedancia illesztése, a beépítési helyzet és a közeli alkatrészek egyaránt befolyásolhatják az RF jellemzőket.

Emiatt egy professzionális antennabeszállítónak képesnek kell lennie arra, hogy rádiófrekvenciás tervezési támogatást és hangolási ajánlásokat nyújtson, ahelyett, hogy egyszerűen szabványos antennát szállítana.

Könnyű összeszerelés

A flexibilis antennák hőálló ragasztós hátlappal is szállíthatók, így közvetlenül a kívánt belső felületre rögzíthetők. Ez csökkentheti a további mechanikus rögzítőszerkezetek szükségességét és egyszerűsítheti az összeszerelést.

Magas testreszabási képesség

A különböző fejhallgatóházak eltérő antenna geometriát igényelnek. Egy személyre szabott megoldás a következő variációkat képes befogadni:

• Az antenna körvonala és méretei
• Működési frekvencia
• Vezeték hossza
• Csatlakozó és terminál típusa
• PI vagy LCP hordozó
• Telepítési hely
• Hajlítási sugár
• Termék házszerkezete

Hol használhatók a rugalmas fejhallgató-antennák?

Bár a technológia szorosan kapcsolódik a TWS fülhallgatóhoz, a rugalmas antennák a kompakt vezeték nélküli audiotermékek sokkal szélesebb körét támogatják.

Milyen műszaki jellemzőket kell figyelembe venniük a vásárlóknak?

Amikor egy kínai gyártótól vagy beszállítótól vásárol rugalmas antennát, a vásárlóknak értékelniük kell mind az elektromos, mind a mechanikai jellemzőket. A rendelkezésre álló helynek megfelelő antenna esetében előfordulhat, hogy a késztermékbe történő beszerelés után is RF hangolást kell végezni.

Ezeket az értékeket referencia specifikációként kell kezelni. A végső teljesítmény az antenna kialakításától, a NYÁK elrendezésétől, a földelés szerkezetétől, a ház anyagától, a telepítési helytől és az általános RF architektúrától függ.

Hogyan hasonlítható össze a hagyományos antennákkal?

A gyártóknak általában több antennatechnológiát kell figyelembe venniük, beleértve a rugóantennákat, a merev PCB antennákat és a rugalmas FPC antennákat. A legmegfelelőbb lehetőség a termék architektúrától, a rendelkezésre álló helytől, a költségcéltól, a rádiófrekvenciás követelményektől és a várható gyártási mennyiségtől függ.

Szabálytalan házszerkezetű vagy rendkívül korlátozott belső térrel rendelkező fülhallgatók esetében a rugalmas FPC-konstrukció jelentős mechanikai integrációs előnyt jelenthet. Lehetővé teszi az antennatervezők számára, hogy megkerüljék a meglévő alkatrészeket, ahelyett, hogy a teljes termékszerkezetet egy merev antenna elhelyezésére köteleznék.

Hogyan válasszák ki a gyártók a megfelelő antennát?

A fejhallgató antenna kiválasztását a kész termékkel kell kezdeni, nem pedig egy általános antenna katalógussal. A következő tényezők segíthetik a gyártókat megbízhatóbb döntés meghozatalában.

1. Mérje meg a rendelkezésre álló helyet.Pontos információkat adjon az antenna üregének hosszáról, szélességéről, magasságáról, íveiről és a környező alkatrészeiről.
2. Határozza meg az RF követelményeket.Erősítse meg a Bluetooth frekvenciatartományát, a várható kommunikációs távolságot, az impedanciakövetelményeket és az antenna helyét.
3. Vegye figyelembe a ház anyagait.A műanyag, fém, akkumulátorok, árnyékoló alkatrészek és egyéb vezető szerkezetek befolyásolhatják a rádiófrekvenciás teljesítményt.
4. Mérje fel a mechanikai követelményeket.A vibrációnak, mozgásnak vagy ismétlődő hajlításnak kitett termékek megfelelő rugalmasságot és rögzítési teljesítményt igényelnek.
5. Kérjen prototípus mintákat.Az antenna tényleges házon belüli tesztelése értelmesebb eredményeket ad, mint az antenna független értékelése.
6. Tekintse át a gyártási képességeket.Tömegtermelési projektek esetén értékelje a minőségi konzisztenciát, az RF tesztelést, a testreszabást, a dokumentációt és a szállítási képességet.

A pontos 2D vagy 3D termékrajzok elkészítése a fejlesztési szakaszban lehetővé teszi az antennagyártó számára, hogy hatékonyabban optimalizálja a tervezést. A prototípus érvényesítése csökkentheti az RF-problémák felfedezésének kockázatát a szerszámozás és a tömeggyártás megkezdése után.

Miért számít a gyártás és az RF tesztelés?

Az antenna teljesítménye nagymértékben függ a gyártási konzisztenciától. A méretek, a vezetőképes minták, a csatlakozó elhelyezésének, a ragasztó elhelyezésének vagy a hordozó jellemzőinek kis eltérései befolyásolhatják a végső RF eredményt.

Ezért egy tapasztalt antennagyártónak többet kell biztosítania, mint egy fizikai alkatrészt. A rádiófrekvenciás tervezés, a minták fejlesztése, az impedancia illesztése, a hangolás, a gyártásellenőrzés és a műszaki dokumentáció mind hozzájárulhatnak egy kiszámíthatóbb termékfejlesztési folyamathoz.

A professzionális rádiófrekvenciás tesztelés magában foglalhatja a visszhangmentes kamrában végzett teljesítményellenőrzést, a környezeti tesztelést, a hőmérséklet-ciklus-vizsgálatot, a mechanikai hajlítási teszteket és egyéb minőség-ellenőrzési eljárásokat az alkalmazási követelményeknek megfelelően.

A nemzetközi beszerzéseknél a dokumentáció és a minőségbiztosítás is fontos. A projekttől függően a vevőknek anyagi megfelelőségi dokumentációra, vizsgálati jelentésekre, csomagolási információkra, kereskedelmi dokumentumokra és egyéb exporttal kapcsolatos támogatásra lehet szükségük.

Gyakran Ismételt Kérdések

Q1: Mi az a rugalmas fejhallgató-antenna?

A Flexible Headphone Antenna egy vékony, hajlítható RF antenna, amelyet olyan kompakt vezeték nélküli audiotermékekhez terveztek, mint a TWS fülhallgatók, Bluetooth fejhallgatók, csontvezető fejhallgatók és vezeték nélküli fejhallgatók. Rugalmas szubsztrátuma lehetővé teszi az ívelt belső felületekhez való alkalmazkodást.

2. kérdés: Támogathatja a rugalmas fejhallgató-antenna a Bluetooth 5.3-at?

Igen. Egy megfelelően megtervezett 2,4 GHz-es antenna használható Bluetooth 5.3 alkalmazásokkal, ha az RF elrendezés, impedanciaillesztés, földelés és telepítési feltételek megfelelően vannak megvalósítva.

Q3: Az antenna méretei testreszabhatók?

Igen. A rugalmas antennák testreszabhatók a termék belső terének és mechanikai szerkezetének megfelelően. Az olyan paraméterek, mint a hosszúság, szélesség, alak, vastagság, vezetékhossz, csatlakozó konfiguráció és telepítési mód a projekt követelményeinek megfelelően beállíthatók.

4. kérdés: Milyen hordozóanyagok állnak rendelkezésre általánosan?

A PI és az LCP általánosan használt rugalmas antennahordozó anyagok. A megfelelő anyag a kívánt rádiófrekvenciás jellemzőktől, a mechanikai rugalmasságtól, a hőmérsékleti viszonyoktól, a megbízhatósági követelményektől és a gyártási célköltségtől függ.

5. kérdés: Használhat-e egy rugalmas antenna öntapadó hátlapot?

Igen. A ragasztós hátlap leegyszerűsítheti a telepítést, mivel lehetővé teszi az antenna közvetlen rögzítését a tervezett belső felületre. A ragasztó típusát az üzemi hőmérséklet, a ház anyaga, az összeszerelési folyamat és a várható üzemi feltételek alapján kell kiválasztani.

6. kérdés: Milyen információkat kell megadniuk a vásárlóknak, amikor személyre szabott antennát kérnek?

A vevőknek ideális esetben meg kell adniuk a termékrajzokat, a rendelkezésre álló antennaterületet, a nyomtatott áramköri lap elrendezésére vonatkozó információkat, a célfrekvencia-sávot, a csatlakozókra vonatkozó követelményeket, a ház anyagát, a beépítési pozíciót, a mechanikai követelményeket és a várható alkalmazási környezetet. Ez az információ segít a gyártónak egy megfelelőbb antennamegoldás kidolgozásában.

7. kérdés: Miért kell az antenna teljesítményét a végterméken belül tesztelni?

Az antenna nem működik önállóan. Az akkumulátorok, a PCB-k, a fém alkatrészek, a műanyag ház, a földelő szerkezetek és az emberi test egyaránt befolyásolhatják a rádiófrekvenciás teljesítményt. A végső burkolaton belüli antenna tesztelése ezért valósághűbb értékelést ad a kapcsolat stabilitásáról és az általános vezeték nélküli teljesítményről.

Következtetés

A kisebb és intelligensebb vezeték nélküli audiotermékek iránti növekvő kereslet egyre összetettebb antennaintegrációs kihívásokat vet fel. ARugalmas fejhallgató antennahatékony megoldást kínál a kompakt méretek, a mechanikai rugalmasság, a testreszabható geometria és a megbízható Bluetooth RF teljesítmény kombinálásával. A TWS fülhallgatók, csontvezető fejhallgatók, nyakpántos eszközök és más kompakt vezeték nélküli termékek esetében a rugalmas antennatechnológia nagyobb tervezési szabadságot biztosít, miközben segít a gyártóknak leküzdeni a zsúfolt belső szerkezeteket.

A személyre szabott antennamegoldásokat beszerző cégek számára a tapasztalt gyártóval való együttműködés leegyszerűsítheti a prototípus-fejlesztést, az RF hangolást, a tesztelést és a tömeggyártást. Ha új vezeték nélküli fejhallgatót, TWS fülhallgatót vagy Bluetooth audioterméket fejleszt, és az adott mechanikai és RF követelményeinek megfelelő antennára van szüksége,lépjen kapcsolatba velünkhogy megvitassa rajzait, műszaki specifikációit, testreszabási követelményeit, mintáit és gyártási terveit a Qianmu antennamérnöki csapatával.
