NFC antenna

Mi az az NFC-be integrált puha antenna? Mi az aktív antenna?

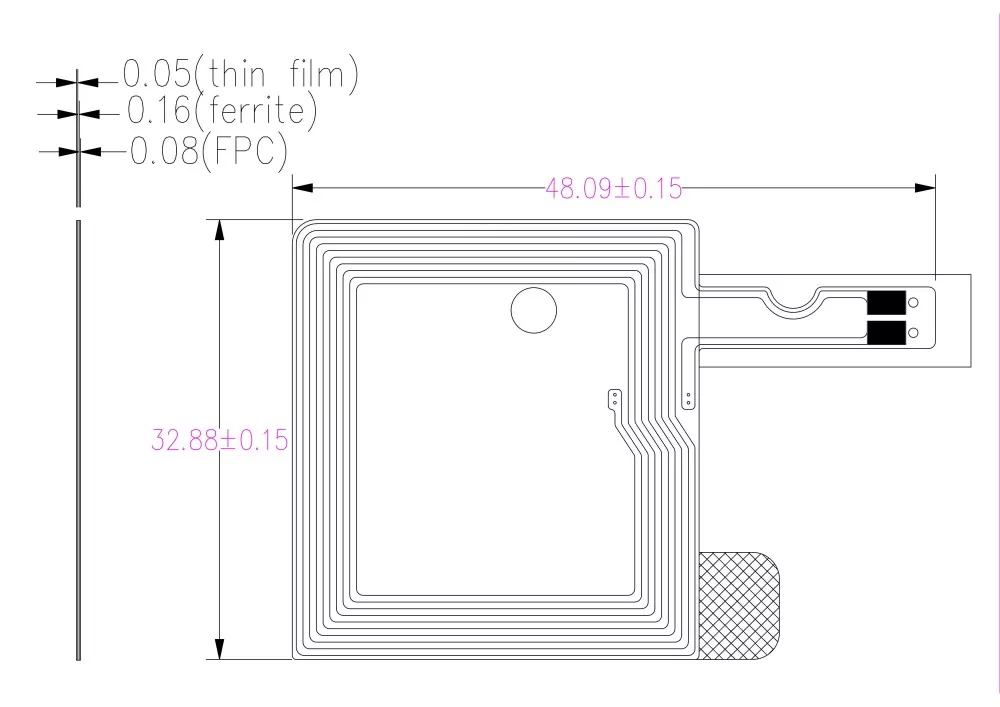

1.1 NFC beépített lágy antenna (FPC Flexible Antenna)

Az NFC beépített rugalmas antenna (NFC Flexible Printed Circuit Antenna) az NFC antenna egy olyan típusa, amelyet rugalmas nyomtatott áramköri lapon (FPC) gyártanak, és a 13,56 MHz-es frekvenciasávon való működésre tervezték. Elektrolitikus rezet használ vezető tekercsanyagként, és precíziós maratási eljárást alkalmaz, hogy testreszabott tekercsmintákat alakítson ki meghatározott fordulatokkal és geometriai szerkezetekkel. A szigetelőrétegként ferrit mágneses fóliával kombinálva ez a rugalmas antenna könnyen integrálható elektronikus eszközökbe a 3M ragasztós vagy lehúzható rögzítési megoldásokkal.

Alapkomponensek:

- FPC hordozó:Rugalmas áramköri lap, amely könnyű és hajlítható tulajdonságokat biztosít, vastagsága 0,14–0,27 mm.

- Réz tekercs:Az elektrolitikus rézmaratással előállított tekercsszerkezet meghatározza az antenna induktivitás és rezonancia frekvencia teljesítményét.

- Ferrit réteg:Nagy áteresztőképességű mágneses anyag, amely csökkenti a féminterferenciát, javítja a mágneses tér elszigetelését és javítja a jelátvitel irányát.

- Ragasztó réteg:Eredeti 3M ragasztóanyagokat használ, amelyek megbízható kötési szilárdságot és kiváló magas hőmérsékleti ellenállást kínálnak.

- Csatlakozási módok:Különféle csatlakozási lehetőségeket támogat, beleértve az IPEX terminálokat, forrasztófejeket, rugós érintkezőket és más testreszabott interfészeket.

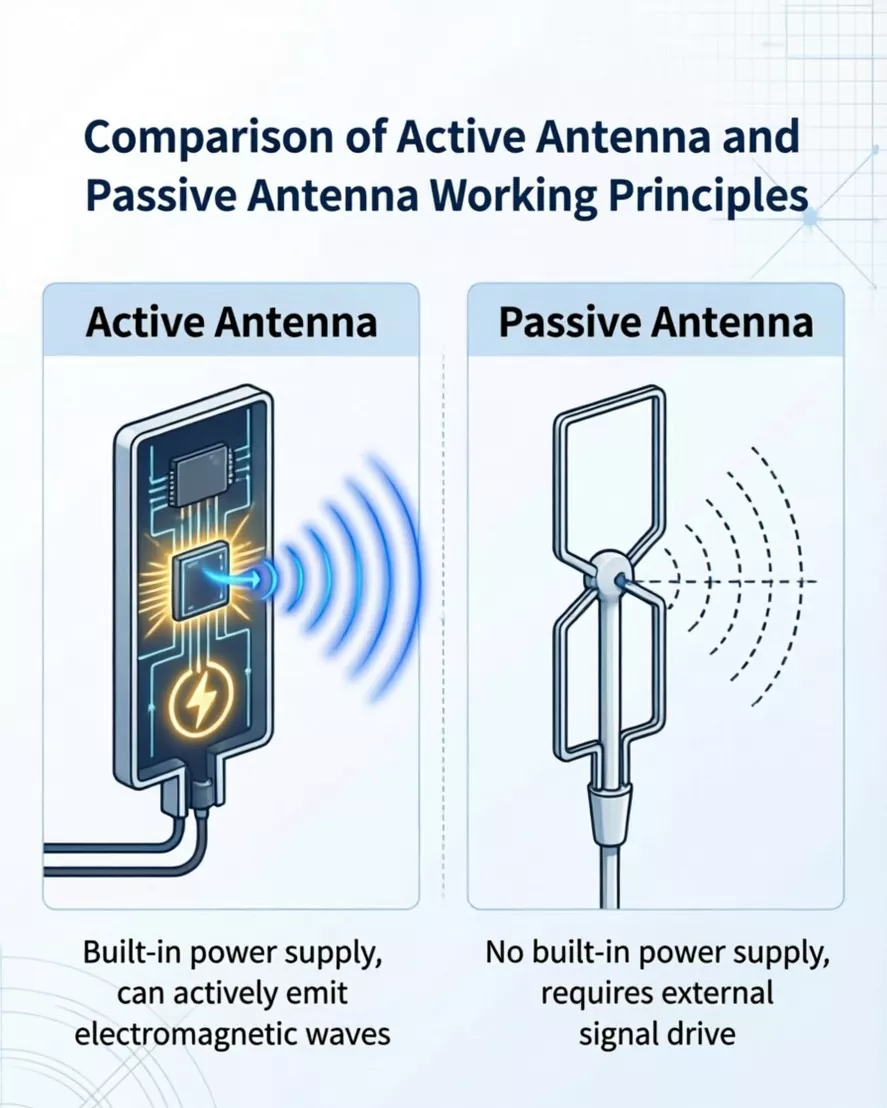

1.2 NFC aktív antenna

Az aktív NFC-antenna olyan antennarendszerre utal, amely a hagyományos NFC-antennán alapul, és egy aktív érintésmentes előlapot vagy jelerősítő/meghajtó áramkört integrál.

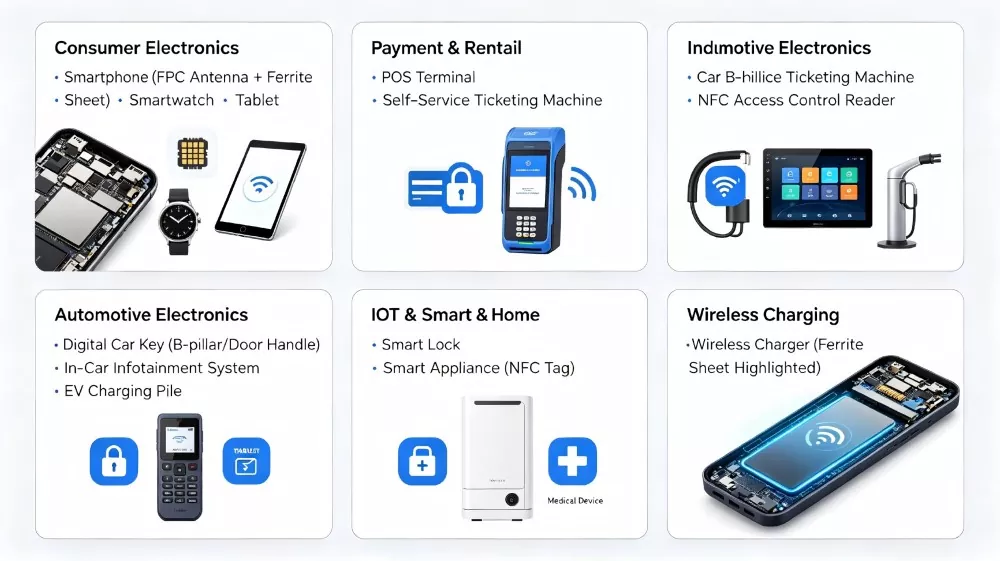

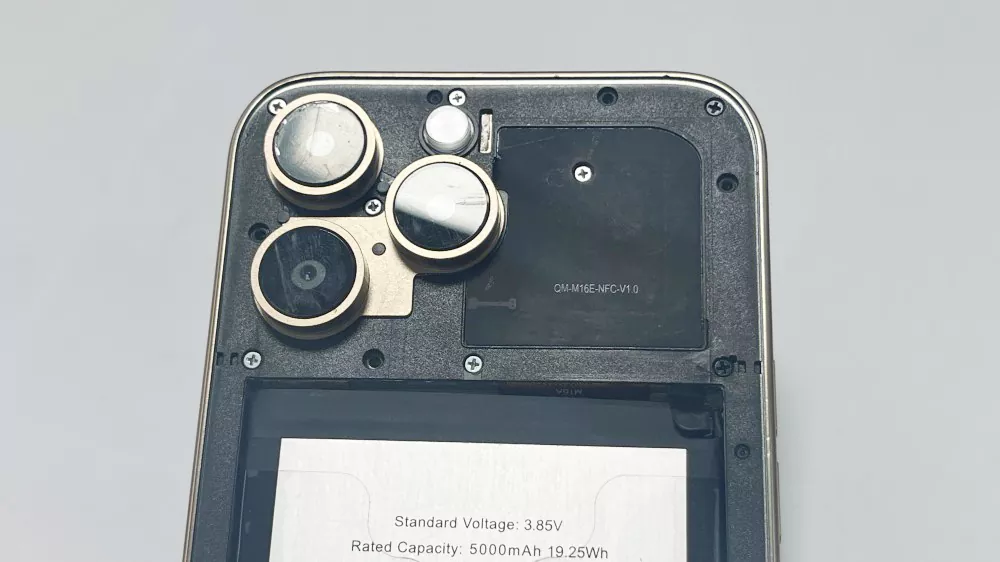

Alkalmazható eszközök

Miért válassza a Qianmu Communication NFC antennáját?

1. Ultravékony, rugalmas kialakítás – akár 0,14–0,27 mm vastagság, tökéletesen alkalmas ultravékony eszközökhöz és rugalmas telepítési követelményekhez.

2. Ferrit szigetelő réteg – Szabványos ferritet tartalmaz, amely hatékonyan véd a fémes környezetből származó interferencia ellen.

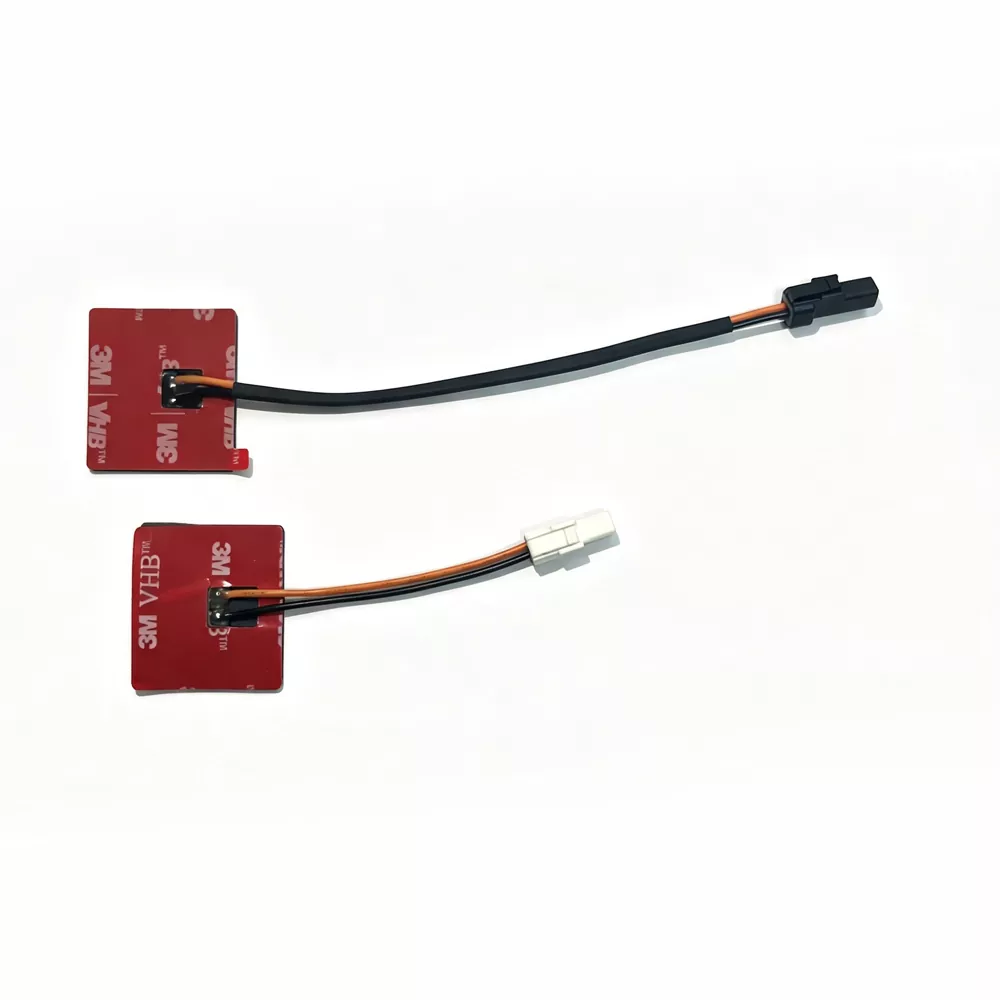

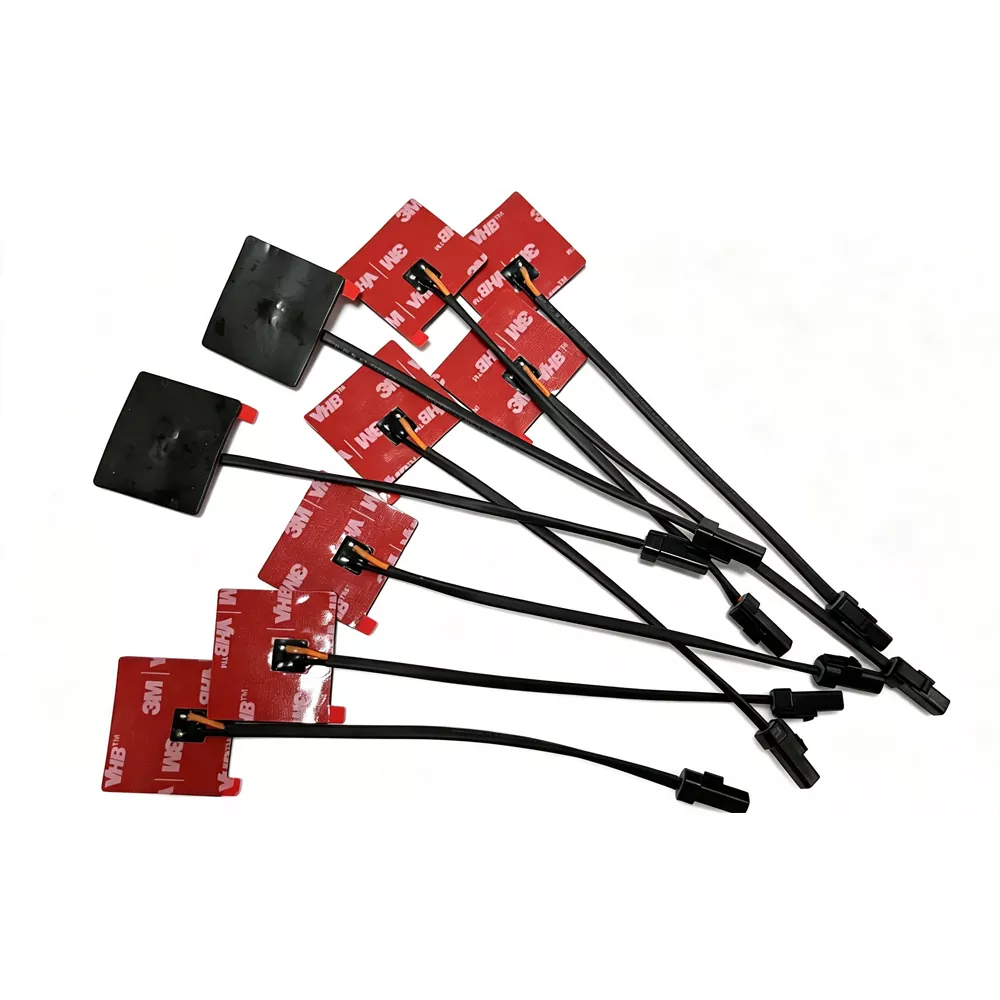

3. Többféle telepítési mód – különféle opciókat támogat, beleértve a 3M öntapadó hátlapot (eltávolítható ragasztóanyag), az IPEX csatlakozókat és a forrasztást.

4. Széles hőmérsékletű működés - Működési hőmérséklet tartomány: -40 ℃ és +85 ℃ között

5. Teljes mértékben megfelel a szabványoknak - megfelel a RoHS környezetvédelmi szabványoknak

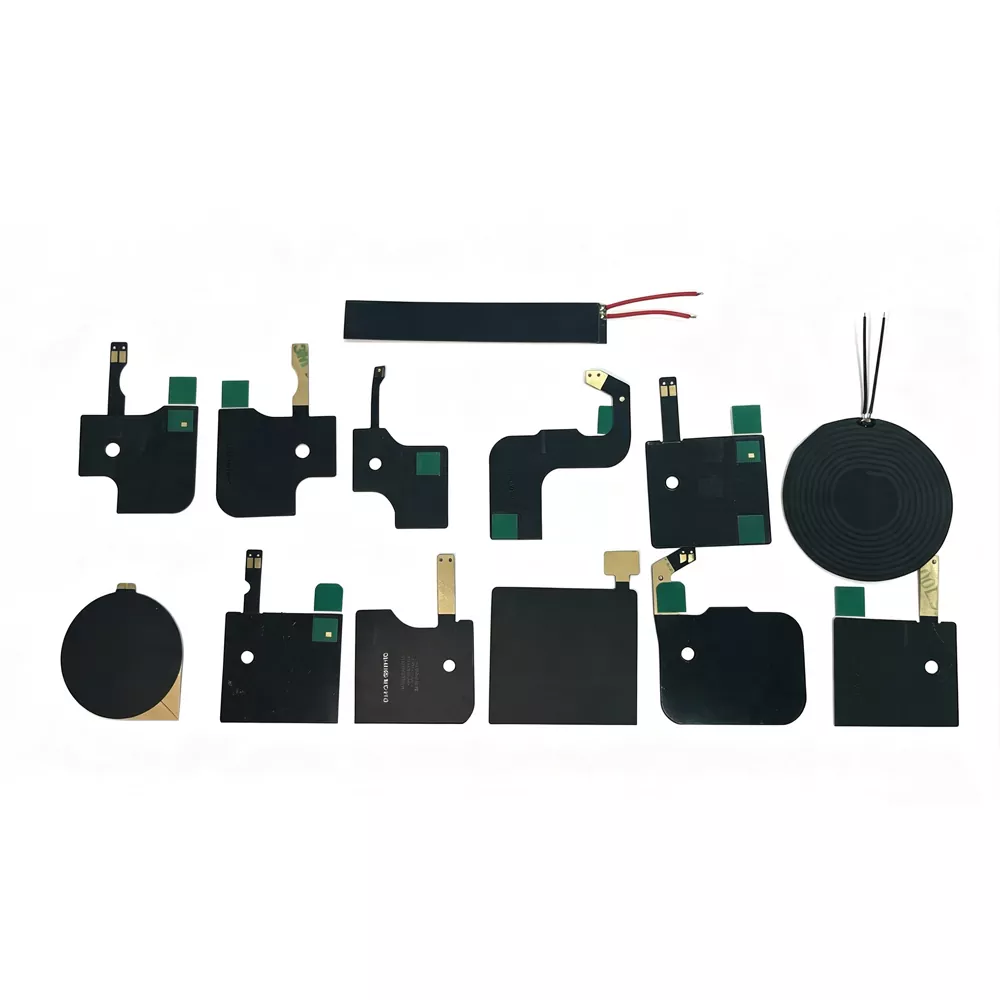

6. Testreszabott szolgáltatások – Teljesen testreszabható támogatás a méretekhez, formákhoz, tekercsfordulatokhoz, induktivitásértékekhez és egyebekhez.

7. Gyors szállítás – Gyors mintagyártás és hatékony tömeggyártás.

8. Professzionális szimulációs támogatás - Elektromágneses szimulációk és teljes gép optimalizálási ajánlások biztosítása.

RF viselkedés és rendszerszintű megfontolások

Az NFC antenna teljesítménye nem csak az alapvető elektromos specifikációitól függ, hanem a végső eszközszerkezet által létrehozott általános elektromágneses környezettől is. Az olyan tényezők, mint az anyagválasztás, a belső elrendezés és a környező alkatrészek jelentősen befolyásolhatják az antenna hatékonyságát és a kommunikáció stabilitását.

1. Fém hangtalanító hatás

Ha az antennát fém alkatrészek, például akkumulátorok, árnyékoló burkolatok vagy mechanikus keretek közelében helyezik el, az indukált örvényáramok megváltoztathatják az elektromágneses jellemzőket és eltolhatják a rezonanciafrekvenciát. Megfelelő ferrit szigetelés nélkül ez a detuning hatás rezonancia eltérést, alacsonyabb csatolási teljesítményt és csökkent kommunikációs megbízhatóságot okozhat.

2. Ferritréteg-függvény a térstabilizálásban

A ferrit mágneses réteg többet nyújt az interferencia elleni védelemnél. Mágneses fluxus-vezető rétegként is működik, mivel a mágneses teret az antenna nem fémes oldala felé irányítja. Ez segít javítani a csatolás hatékonyságát, optimalizálni a jelátvitelt, és minimalizálni az energiaveszteséget olyan alkalmazásokban, ahol fém alkatrészek vannak a közelben.

3. Impedancia illesztési érzékenység

A 13,56 MHz-en működő NFC-rendszerek pontos impedanciaillesztést igényelnek, mivel érzékenyek a ház kialakításának változásaira, a ragasztóvastagságra és a tekercs deformációjára. A mechanikai szerkezet kis eltérései befolyásolhatják a rezonanciapontot és a Q-tényező teljesítményét, így az antenna integrálása után rendszerszintű hangolásra van szükség.

4. Összekapcsolás az eszköz architektúrájával

Az antenna teljesítményét a környező anyagok dielektromos jellemzői is befolyásolják, beleértve a műanyag burkolatokat, az üvegburkolatokat és a nyomtatott áramköri lapokat. A nagyobb dielektromos állandójú anyagok további parazita kapacitást vezethetnek be, ami szűkebb sávszélességet és csökkentett kommunikációs tartalékot eredményezhet.

5. Aktív vs passzív rendszerhatás

Aktív NFC antenna konfigurációk esetén a meghajtó áramkör közvetlenül befolyásolja az elektromágneses tér eloszlását és erősségét. Bár ez a megközelítés megnövelheti a kommunikációs távolságot, növeli a terhelés változásaira való érzékenységet, és pontosabb vezérlést igényel a földelés, az árnyékolás és az általános rendszertervezés terén.

Műszaki előírások

A társaikhoz képest: a Qianmu Communications megkülönböztető előnyei

Telepítési útmutató

Ragasztó hátú telepítés (flexibilis FPC antenna)

Ez a leggyakrabban használt NFC antenna telepítési módszer:

A telepítés lépései:

1. Tisztítsa meg a felületet - Alkoholos törlőkendővel tisztítsa meg a felszerelési területet (a készülék burkolatának belső felületét vagy az akkumulátor felületét), ügyelve arra, hogy olaj- és pormentes legyen.

2. Húzza le a leválasztó fóliát – óvatosan távolítsa el a 3M öntapadó védőfóliát az antenna hátuljáról.

3. Igazítás és elhelyezés - Igazítsa az antennát a kijelölt telepítési helyre, ügyelve arra, hogy a tekercs területe ne legyen akadályozva.

4. Nyomja meg erősen és egyenletesen - a közepétől a szélek felé, hogy eltávolítsa a légbuborékokat.

5. Kikeményedés és várakozás - Hagyja állni 24 órán át az optimális kötési szilárdság eléréséhez.

Telepítési megjegyzések:

Vásárlói vélemények

"A Qianmu Communications NFC beépített puha antennája stabil teljesítményt mutatott új okostelefon-modellünkben, 85 mm-es olvasási tartományt ért el. A ferritréteg hatékonyan véd az akkumulátor interferencia ellen, és a minőségi konzisztencia a tömeggyártás során kiváló." - Márkagyártó, Shenzhen Junge Technology Co., Ltd.

"A POS terminálokban használt aktív NFC antennák nagy megbízhatóságot és erős RF mezőket igényelnek. A Qianmu Communication termékei átmentek a szigorú EMVCo teszteken, és már több mint 300 000 egységet vásároltunk." – Guangzhou ZhonghaidaSatellite Navigation Technology Co., Ltd. Fizetési terminál gyártója

GYIK

1. kérdés: Mekkora a beépített lágy antenna működési frekvenciája az NFC-ben?

V: Az NFC a nemzetközileg szabványosított 13,56 MHz ±7 kHz-es frekvenciasávban működik, amelyet általában a közeli kommunikációs rendszerekben használnak kis hatótávolságú vezeték nélküli adatátvitelre.

Q2: Mi a tipikus olvasási távolság?

V: A kommunikációs hatótáv általában néhány centiméterre korlátozódik, jellemzően 5–8 cm, az antenna kialakításától, az eszköz szerkezetétől és a telepítés körülményeitől függően.

3. kérdés: Mikor van szükség ferritmagos NFC antennára?

V: Ha az antennát akkumulátor felületére, fém burkolat közelébe vagy fém alkatrészeket tartalmazó környezetben kell felszerelni, feltétlenül ferritréteggel ellátott antennát kell használni. A ferritréteg hatékonyan képes elkülöníteni a fém által okozott fordított örvényáram-interferenciát.

4. kérdés: Mi a különbség az NFC beépített lágy antenna és az aktív antenna között?

V: A beépített passzív antenna egy passzív komponens, amely az olvasó/író mágneses tér indukciójára támaszkodik, így alkalmas szabványos NFC alkalmazásokhoz. Az aktív antenna jelerősítő és meghajtó áramköröket integrál, lehetővé téve, hogy aktívan generáljon erősebb RF mezőt, így ideális olyan helyzetekben, mint például a fizetési terminálok, amelyek erősebb jelet igényelnek.

Q5: Testreszabható méretben és formában?

V: Igen, a Qianmu Communications minden méretben támogatja az egyedi tervezést, beleértve a téglalap alakú, kör alakú és szabálytalan formákat is.

Q6: Milyen induktivitástartományt használnak általában?

V: A tipikus kialakítások körülbelül 1–2 μH induktivitás-tartományba esnek, a hangolási és impedanciaillesztési követelményektől függően.

7. kérdés: Melyek a gyakori telepítési módszerek?

V: Három fő telepítési mód létezik: ① 3M öntapadó hátlap (flexibilis FPC antenna – leggyakrabban használt); ② IPEX csatlakozó (plug-in típusú); ③ Forrasztás telepítése.

8. kérdés: A Qianmu Communication kereskedő vagy gyár?

V: A Qianmu Communications egy olyan gyártó, amely integrálja a kutatás-fejlesztést, a termelést és az értékesítést. Saját gyárunk van, és teljes gyártósorral, valamint robusztus minőség-ellenőrzési rendszerrel rendelkezünk – messze nem csupán kereskedelmi vállalatról.
