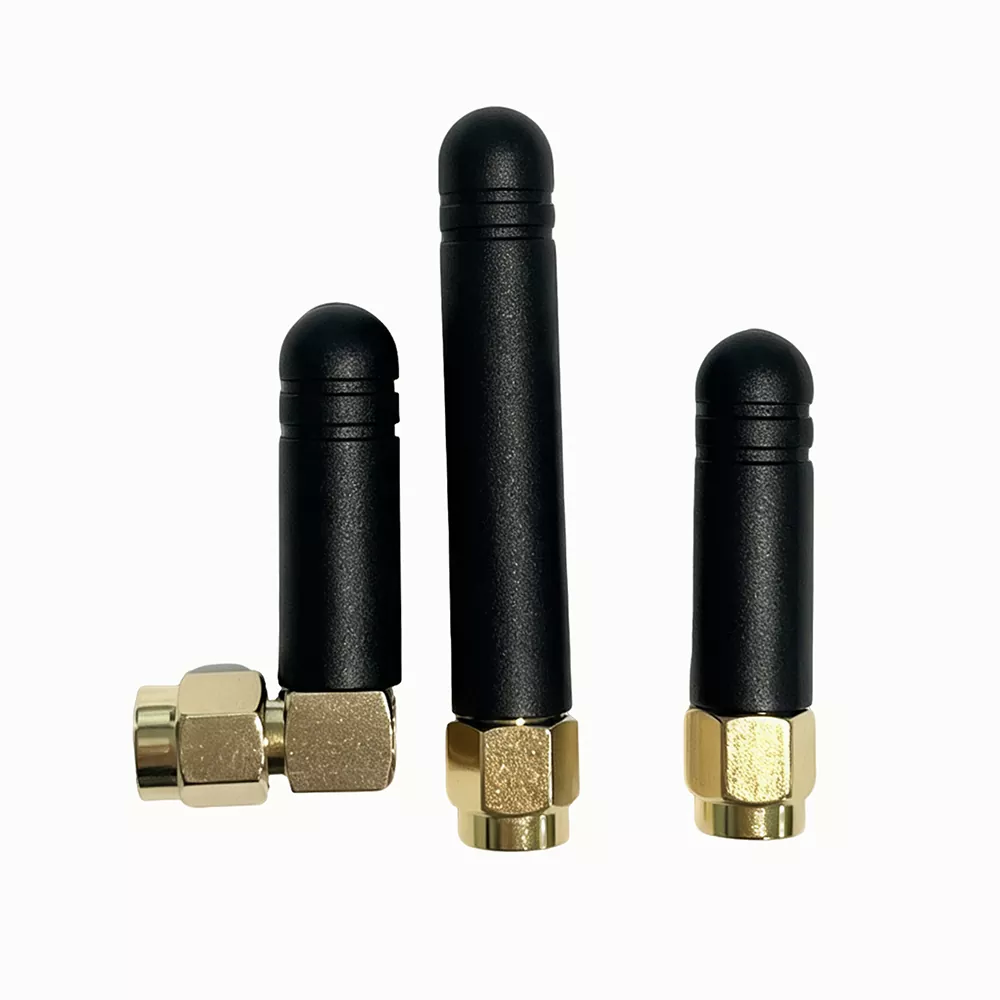

Lora Antenna

A LoRa Antenna egy 433 MHz-es és 868–920 MHz-es ipari IoT RF külső rúdantenna, amelyet nagy hatótávolságú szórt spektrumú kommunikációra terveztek.

A Qianmu Communication által kifejlesztett antenna osztott külső rúdszerkezettel rendelkezik, amely rugalmasan felszerelhető az eszközházakra, oszlopokra és dobozokra, csökkentve a fémhéjak, falak és alaplapok által okozott jelárnyékolási veszteséget.

Egy darabból öntött, tiszta réz oszcillátort és időjárásálló PVC házat használ, amely pontosan lefedi a 433 MHz-es mélysávot és a globális 868–920 MHz-es ISM-sávot.

Stabil kötegelt teljesítményével a LoRa Antenna alkalmas nagy távolságú, kis fogyasztású IoT-hálózati projektekhez.

Működési elv

A Qianmu Communication 433/868–920 MHz LoRa Antenna szegmentált rezonáns oszcillátort használ körirányú RF sugárzással kombinálva a nagy távolságú jelátvitel és -vétel érdekében.

A belső szerkezet tartalmaz egy RF csatlakozót, impedancia illesztő oszcillátort, szigetelő árnyékoló réteget és vízálló védőházat. Az összes teljesítményparamétert a vállalat rádiófrekvenciás laboratóriuma teszteli vektorhálózat-analizátor segítségével.

1. Kétsávos szegmentált rezonancia tervezés

Az antenna két egymástól függetlenül illesztett oszcillátort integrál a 433 MHz-es alacsony frekvenciájú és a 868–920 MHz-es ISM-sávhoz. A mért teljes sávú VSWR ≤1,3, ami stabil rezonanciát biztosít mindkét frekvenciatartományban.

Egy antenna két fő LoRa kommunikációs sávot támogat anélkül, hogy külön készletre lenne szükség.

2. 360°-os mindenirányú sugárzási tervezés

A szimmetrikus rúd alakú oszcillátorszerkezet egyenletes vízszintes sugárzást biztosít ≤1dB fluktuáció mellett, és csökkenti a jelek holtfoltjait.

Ugyanazon átviteli teljesítmény mellett a mért átviteli távolság nyílt területen 2,8-szor nagyobb, mint a készülékbe épített antennáé, így támogatja a többirányú eszközhálózatot jelkiegyensúlyozatlanság nélkül.

3. Fém árnyékolás és interferencia gátló szerkezet

Az antenna alapjába réz árnyékoló gyűrűk vannak beépítve, hogy csökkentsék az átjáró alaplapjaiból, ipari motorjaiból és tápkábeleiből származó elektromágneses interferenciát.

Erős interferencia-környezetekben, például gyárakban és alállomásokon a mért adatcsomagvesztés 65%-kal csökken, ami stabil IoT-adatátvitelt biztosít.

4. Kültéri időjárásálló szerkezet

Az antenna vastagított PVC vízálló házzal rendelkezik, tömített gumi tömítésekkel. 72 órás ciklikus öregedési teszteken és -40°C és +70°C közötti esővízállósági teszteken ment keresztül.

Az oszcillátor védve marad az oxidációtól, a frekvencia eltérése ≤±2MHz-en belül marad, stabil kültéri teljesítményt fenntartva.

5. 50Ω szabványos impedancia illesztés

Az antenna precíz gyári impedanciabeállítást használ, és támogatja a LoRa eszközök szabványos RF interfészeit.

Csökkenti az impedancia eltérése által okozott jelvisszaverődést, 12%-kal csökkenti az eszköz átviteli teljesítményét és meghosszabbítja a terminál akkumulátorának élettartamát.

Kompatibilis a támogató eszközökkel

Ez a LoRa antenna erős rádiófrekvenciás kompatibilitással rendelkezik, és adapter tartozékok nélkül közvetlenül csatlakoztatható az alacsony fogyasztású iot kommunikációs terminálok túlnyomó többségéhez

1. LoRa kommunikációs gazdagép: 433 MHz-es LoRa átjáró, 868/915 MHz-es ipari LoRa koncentrátor, kültéri LoRa adatgyűjtő bázisállomás, vezeték nélküli adatátviteli rádió

2. Intelligens érzékelő terminálok: talajhőmérséklet és páratartalom érzékelő, vízminőség-ellenőrző szonda, gáz/tűz füstjelző, folyadékszint nyomásgyűjtő

3. Ipari Internet of Things (iot) eszközök: műhely adatgyűjtő terminál, gyártósor vezeték nélküli kanban, raktári áruk helycímke gazdagépe

4. Smart city tartozékok: utcai lámpa egylámpás vezérlő, parkoló mágneses érzékelő, aknafedél állapotfigyelő, kültéri biztonsági riasztó host

5. Rf kiegészítő alkatrészek: RF feederek, jelteljesítmény osztók, RF relé erősítő modulok

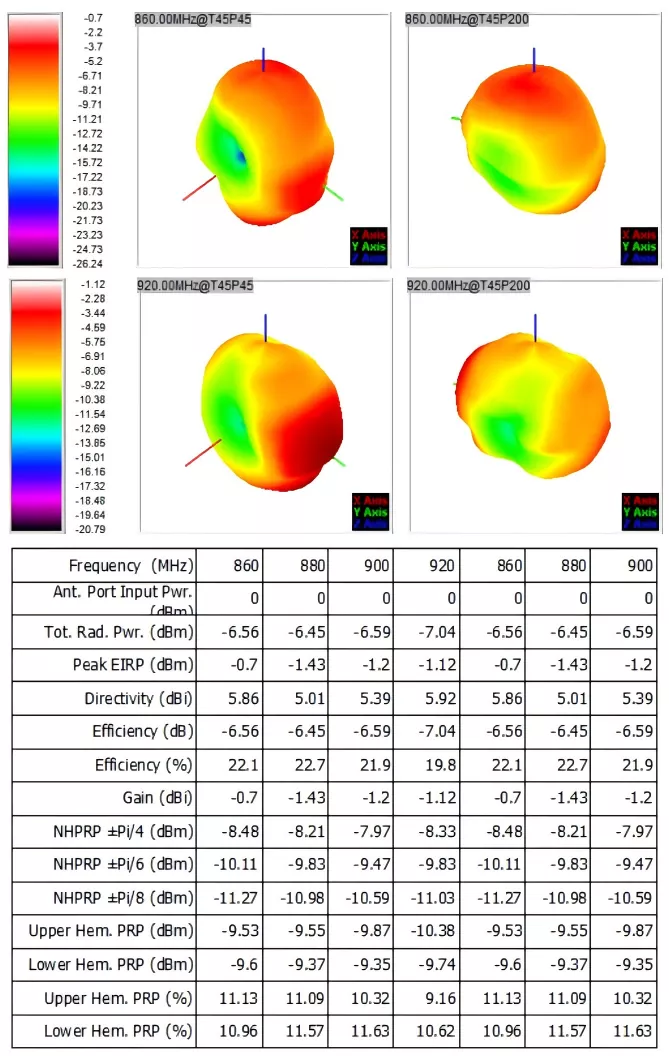

Szabványos műszaki előírások

Minden paraméter házon belüli RF visszhangmentes kamra tesztek eredménye. Minden LoRa antenna tételhez tartozik egy papírgyári tesztlap, amely felhasználható projekt elfogadáshoz, kiviteli vámáru-nyilatkozathoz, A fél minősítésének ellenőrzéséhez:

Vásárlási útmutató

Sok IoT-vásárló és K+F mérnök elsősorban az ár alapján választja ki a modelleket, ami nem megfelelő átviteli távolságot, kültéri károkat, projekt-átdolgozást és későbbi költségek növekedését eredményezheti.

A Qianmu Communication LoRa Antenna megvásárlásakor a modell négy kulcsfontosságú tényező alapján választható ki:

1. Select According to Frequency Band Requirements

Az európai export és a hazai önkormányzati projektek esetében a 868 MHz-es sávot részesítik előnyben. A 433 MHz-es sáv alkalmas hazai mezőgazdasági alkalmazásokhoz és ipari 433 MHz-es érzékelőeszközökhöz.

Többsávos hibrid hálózati projektekhez válassza a 433/868–920 MHz-es kétsávos LoRa külső antennákat, hogy egy antennával támogassa a különböző eszközöket.

2. Válassza a Működési környezet szerint lehetőséget

Beltéri száraz helyiségekhez és irodákhoz standard modellek választhatók az alkalmazási feltételeknek megfelelően.

Kültéri mezőgazdasági területekhez, városi utcai lámpákhoz és magas páratartalmú vagy sótartalmú tengerparti környezetekhez válassza az IP65-ös vízálló és időjárásálló modelleket, hogy megakadályozza a víz bejutását és meghibásodását.

A nulla alatti hőmérsékletű északi területeken ellenőrizze, hogy a termék támogatja-e az alacsony hőmérsékletű, ≥-40°C-os működést.

3. Válassza az Átviteli távolság követelményei szerint lehetőséget

Kis távolságú beltéri berendezésekhez alacsony nyereségű antennák választhatók.

A több kilométeres mezőgazdasági területeken és parkokban végzett kültéri megfigyelési alkalmazásokhoz nagy nyereségű, kétsávos antennákat kell használni az átjáró-befektetések csökkentése érdekében.

4. Válassza a Projektkövetelmények szerint lehetőséget

Laboratóriumi teszteléshez és rövid távú projektekhez kis mennyiségben szabványos modellek vásárolhatók.

A hosszú távú nagyszabású projektekhez, mint például az intelligens városok és az intelligens mezőgazdaság, tömeges testreszabás választható szitanyomott logókkal és dedikált interfészekkel a berendezések egységes megjelenésének megőrzése és a hosszú távú üzemeltetési és karbantartási költségek csökkentése érdekében.

GYIK

1. kérdés: Ez a LoRa külső antenna egyszerre támogatja a 433 MHz-es és a 915 MHz-es frekvenciasávokat?

V1: A Qianmu Communication LoRa külső antennája a 430-440 MHz, 860-930 MHz teljes tartományát lefedi, és tökéletesen kompatibilis a 433 MHz-es, 868 MHz-es és 915 MHz-es fő ISM-sávokkal. Egyetlen antenna illeszthető a különböző régiókban lévő LoRa eszközökhöz.

2. kérdés: Testreszabható az antenna interfész, a ház LOGO és az export csomagolás?

A2: Teljesen testreszabható. Forrásgyárként igény szerint ki tudjuk cserélni a különféle típusú RF interfészeket, mint például az SMA/BNC/N/IPEX, támogatjuk a vevőmárka LOGO szitanyomásos nyomtatását a héjon, az egyedi semleges angol export színdobozt, és az OEM/ODM egyedi rendelések minimális rendelési mennyisége rugalmasan egyeztethető.

3. kérdés: Hogyan tudjuk megerősíteni a LoRa külső antenna tényleges átviteli távolságát? Meg tudjuk adni a mért adatokat?

A3: Igen. A LoRa külső antennák minden tételéhez tartozik egy rádiófrekvenciás visszhangmentes kamra tesztjelentés.
