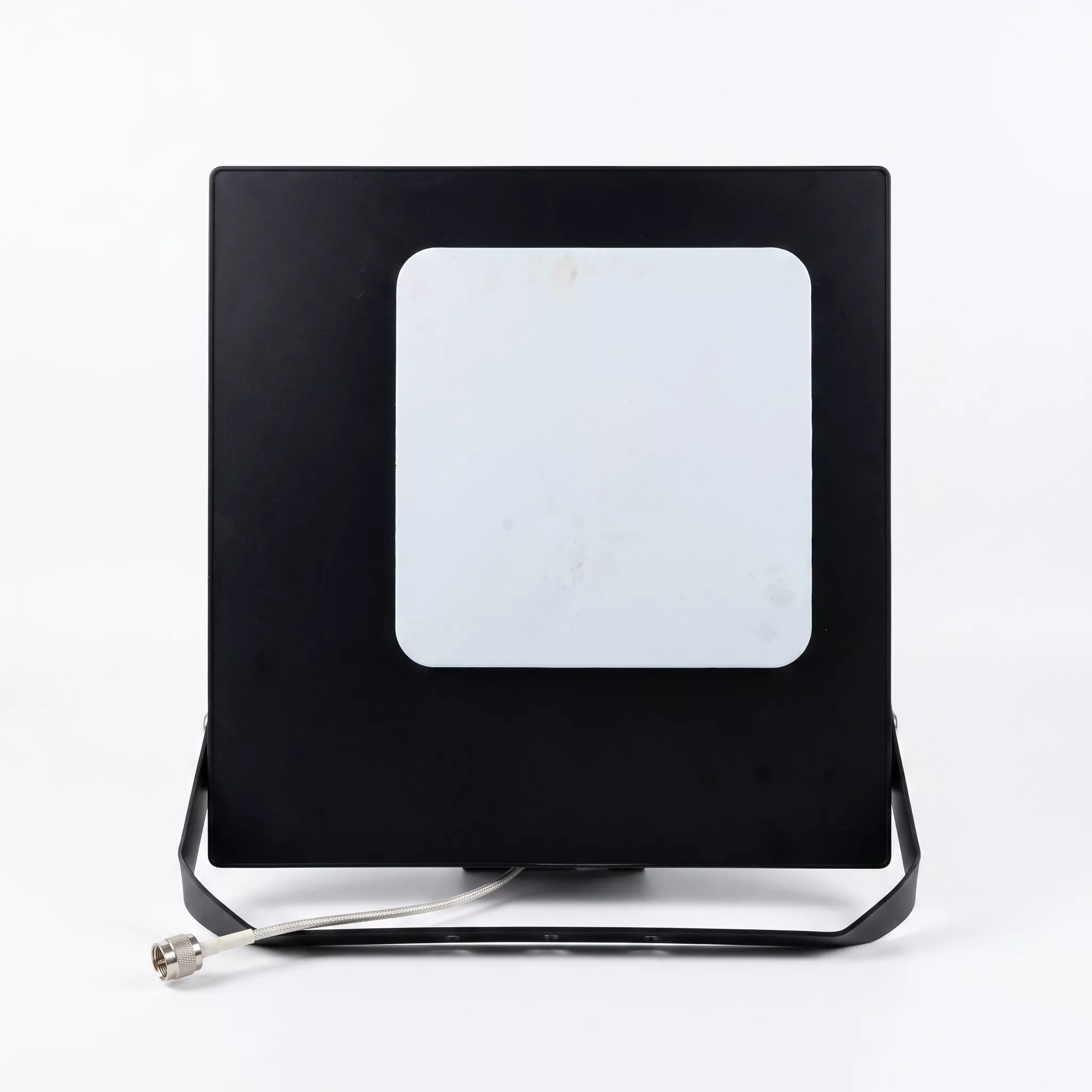

Spotlámpa antenna

A spotlámpa antenna, más néven dekoratív spotlámpa típusú vagy álcázott reflektor bázisállomás antennája, kültéri irányított külső kommunikációs antenna. Háza pontosan megismétli a kültéri világítási spotlámpák kialakítását, 4G/5G RF sugárzási egységeket integrálva a lámpatestbe, hogy a jelátvitelt és -vételt a városi tájkép javításával kombinálja. Kiküszöböli a további jeltornyok szükségességét, és felszerelhető a háztetőkre, épületek homlokzataira vagy peronokra, alapvetően megoldva az olyan gyakori problémákat, mint a vizuális zavarás és a hagyományos antennákhoz kapcsolódó építési hozzáférési tulajdoni korlátozások. Ez a Qianmu Communications antennája egy szélessávú, kettős polaritású irányított bázisállomás antenna, amely mag RF komponensként szolgál, amelyet kifejezetten beltéri és kültéri együttműködési mélylefedettségi projektekhez terveztek. A piacon kapható egyszerű utánzatokkal ellentétben antennánk üreges szerkezetén belül optimalizált elektromágneses szigeteléssel rendelkezik, amely biztosítja, hogy a lámpaház ne akadályozza az RF sugárzást. Kiváló álcázási esztétikát és nagy rádiófrekvenciás teljesítményt nyújt, így világszerte alkalmas kommunikációs infrastruktúra-fejlesztési projektekre.

Működési elv

1. A jelátvitel és -vétel alapelvei

A teljes spotlámpa antenna négy fő összetevőből áll: az RF sugárzó egységből, a fém visszaverő hátlapból, a vízálló terepszínű házból és a kettős N-típusú csatlakozóból.

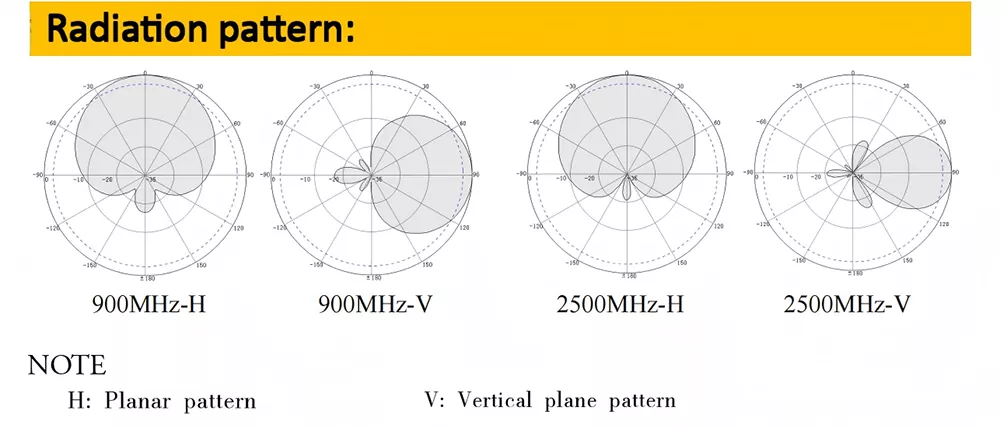

①Jelátvitel: Az RRU eszköz rádiófrekvenciás elektromos jeleket ad ki, amelyeket két N-K csatlakozón keresztül továbbít az antennán belüli belső alumínium sugárzó elemekhez. Ezeket a jeleket rezonanciaüregek alakítják át elektromágneses hullámokká a 698-3600 MHz-es tartományban, majd egy 65°-os vízszintes irányú sugárnyalábban kifelé sugározzák, pontosan lefedve a célépület padlózatát.

②Jelvétel: Az épületen belüli mobiltelefonok és IoT-eszközök által kibocsátott, felfelé irányuló elektromágneses hullámokat az antenna minden irányban rögzíti. A reflektor összegyűjti és kiszűri az interferenciajeleket, az elektromágneses hullámokat elektromos jelekké alakítva, amelyeket visszaküldenek a bázisállomás berendezéseihez, és ezzel teljessé válik a kétirányú kommunikáció.

2. Álcázható héj optimalizált maggal a jel nem csillapítására

A legtöbb olcsó antenna szabványos műanyag házat használ, ami 15%-ot meghaladó rádiófrekvenciás veszteséget eredményez, ami gyenge jelekhez és lassú hálózati sebességhez vezet a cellák szélein. A Qianmu Communications' Factory önállóan kifejlesztett egy módosított UABS átlátszó hullámházat, a laboratóriumi mérések szerint az RF veszteség mindössze 6,2%. Réteges alumínium sugárzási tömbbel kombinálva elkerüli a hagyományos házak fémkonzoljai által okozott árnyékolási hatást, és azonos feltételek mellett 30%-kal növeli a lefelé irányuló hálózati sebességet. A vektorhálózat-analizátorokból származó nyers mérési adatok kérésre rendelkezésre állnak.

Műszaki előírások

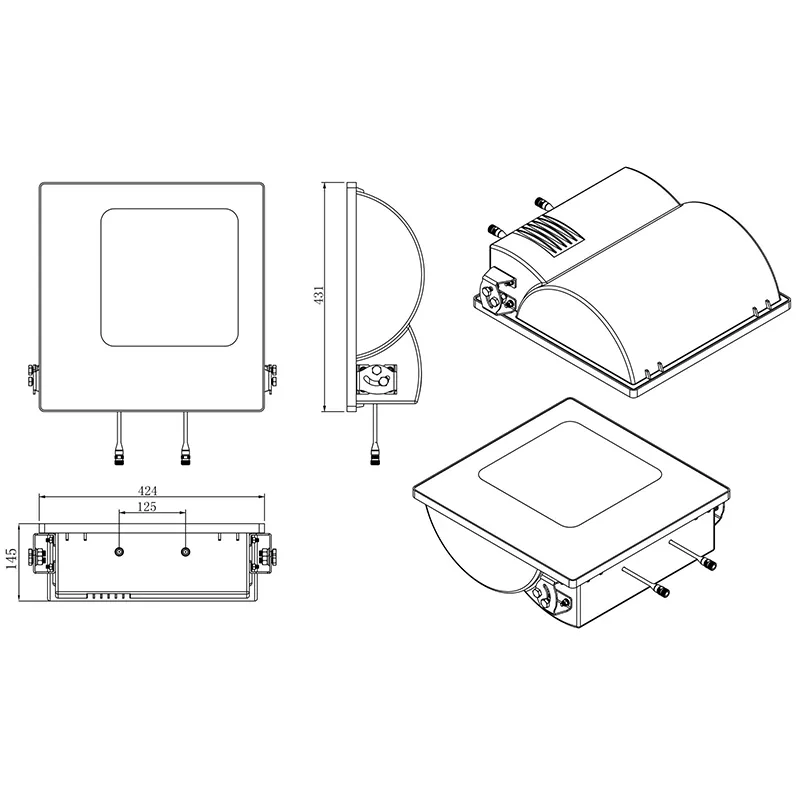

Mechanikai szerkezeti paraméterek

Vásárlási és kiválasztási útmutató

1. Adja meg a frekvenciasáv lefedettségének megerősítését. A kínai mainstream 5G 3,5 GHz-es sávhoz elengedhetetlen az 1710-3600 MHz-et támogató szélessávú spotlámpa antennák kiválasztása. A régebbi, maximum 2700 MHz-es antennák nem támogatják a jelenlegi 5G hálózatokat, és később teljes cserére szorulnak, ami jelentősen megnöveli a projekt költségeit.

2. Ellenőrizze a tényleges RF paramétereket, és utasítsa el a félrevezető specifikációkat. Vásárlás előtt kérje meg a beszállítókat, hogy ugyanahhoz a modellhez adjanak meg mért vektoros hálózati elemző görbéket, három fő mutató ellenőrzésére összpontosítva: nyereség, VSWR és elöl-hátul arány. A piacon lévő alacsony költségű termékek gyakran túlértékelik a nyereséget, így a tényleges lefedettség több mint 40%-kal csökken.

3. Hangsúly a kültéri védelemre és anyagokra: Azokon a tengerparti területeken, ahol gyakori az eső és tájfun, fröccsöntött alumínium vibrátorokat kell használni időjárásálló UABS burkolatokkal kombinálva. A vékony vaslemez vibrátorok és a hagyományos műanyag burkolatok 1-2 év elteltével korróziót és vízbehatolást szenvednek, ami idővel rendkívül magas karbantartási költségeket eredményez.

4. Válasszon ki olyan gyártókat, amelyek házon belüli kutatás-fejlesztési és gyártási képességekkel rendelkeznek. A közvetítőknek hiányzik a kutatás-fejlesztés, a minőségellenőrzés, és nem tudnak testreszabást, tesztjelentéseket vagy értékesítés utáni technikai támogatást nyújtani. Az eredeti gyártókkal való közvetlen kapcsolat lehetővé teszi a segédanyagok szinkronizált szállítását, testreszabott paramétereket, gyors értékesítés utáni szolgáltatást és stabil szállítást nagy volumenű megrendeléseknél.

GYIK

1. kérdés: Mely kommunikációs frekvenciasávokat fedi le teljesen ez a reflektorantenna? Támogatja az 5G-t?

V: Az antenna a 698-960 MHz és az 1710-3600 MHz frekvenciasávban működik, teljes mértékben kompatibilis a 2G GSM, 3G UMTS és 4G LTE összes sávjával. Támogatja a főbb belföldi N41/N78 5G NR sávokat, valamint a főbb tengerentúli országok 5G sávjait. Egyetlen telepítés lehetővé teszi a közös 4G+5G lefedettséget anélkül, hogy fázisos antennacserére lenne szükség.

2. kérdés: Támogatja az OEM/ODM testreszabását? Mely paraméterek módosíthatók?

V: A forrásnál lévő gyárként teljes dimenziós testreszabási szolgáltatásokat kínálunk: állítható antennaerősítés, sugárszélesség, csatlakozó típusa (N/4,3-10), ház színe és testre szabott szitalogó. Speciális keskeny sávú tengerentúli projektekhez K+F csapatunk újra hangolhatja az RF oszcillátort.

3. kérdés: Támogatja-e a vállalat a helyszíni gyári auditokat? Képességet igazoló dokumentumokat tud adni?

V: A Shenzhen Qianmu Communication Technology Co., Ltd. gyárlátogatásokat kínál a látogatóknak egy nappal előre egyeztetett időpontban, lehetővé téve a hozzáférést a gyártóüzemhez, a gyártósorokhoz és a rádiófrekvenciás laboratóriumhoz. A teljes ISO, CE, FCC és RoHS tanúsítványok, valamint a harmadik féltől származó tesztjelentések ingyenesen elérhetők elektronikus formátumban; licitálás céljából eredeti nyomtatott, hivatalos pecséttel ellátott másolatok biztosíthatók.
