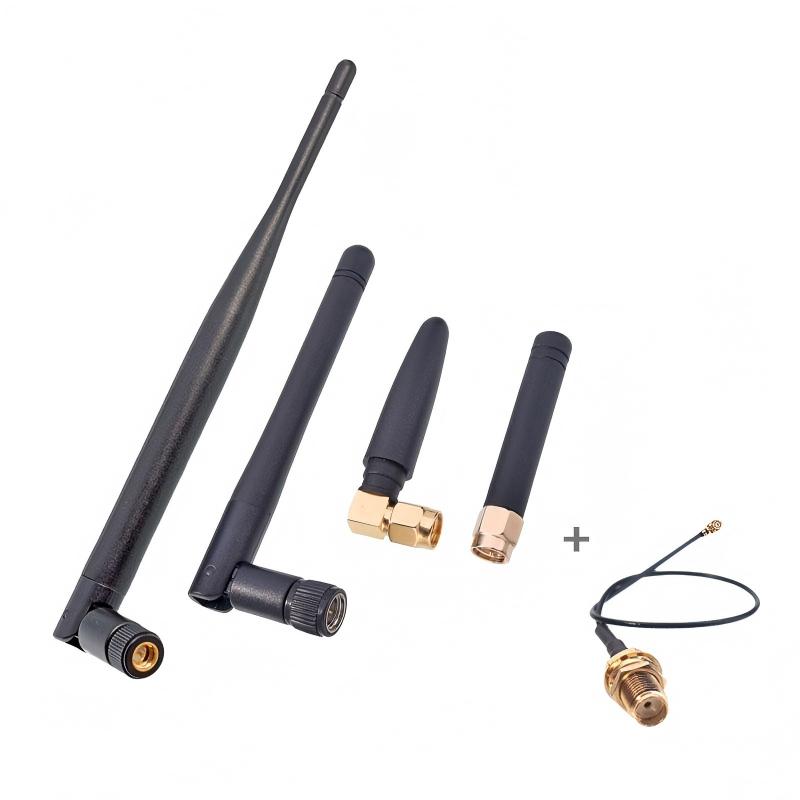

Pontosan mi is az a gumikacsa antenna?

A gumikacsa antenna(általános nevén gumiantenna vagy gumikacsaantenna) egy gyakori kisomni antennaa gumiból vagy műanyagból készült külső védőrétegről kapta a nevét. Széles körben használják vezeték nélküli kommunikációs eszközökben, például walkie-talkie-kban, vezeték nélküli útválasztókban, autórádiókban és IoT-eszközökben. A Qianmu Communications elmagyarázza fő jellemzőit és működési elveit:

1. Szerkezeti és tervezési jellemzők

Külső anyagok:

A külső réteg rugalmas gumiból/szilikonból készül (néhány kemény műanyag), amely fizikai védelmet, például vízszigetelést, ütésállóságot és korrózióállóságot biztosít.

A szín általában fekete, néhány egyedi opció más színben is elérhető (például fehér vagy narancs).

Belső szerkezet:

Magradiátor: Belül elrejtett, spirálisan tekercselt fémhuzal (réz vagy acél), amely az antenna sugárzó elemeként szolgál.

Alap illesztő áramkör: Egy kis illesztő áramkör (például kondenzátor vagy induktor) beépíthető az aljára az impedancia (általában 50 Ω) optimalizálása érdekében az eszközillesztéshez.

Csatlakozó: Alul általános RF interfészek, például SMA, RP-SMA és TNC találhatók, lehetővé téve a közvetlen csavaros csatlakozást a berendezéshez.

Forma: hengeres vagy kúpos, jellemzően 5-20 cm hosszú (működési frekvenciasávtól függően), átmérője körülbelül 0,5-2 cm.

2. Működési elv és elektromos jellemzők

Sugárzási elv: A belső spirálhuzal lényegében rövidített monopólusú antennaként funkcionál, elektromos hossza a spirális szerkezeten keresztül húzódik, és kis fizikai mérete ellenére lehetővé teszi a rezonanciát a cél frekvenciasávban (például 433 MHz vagy 2,4 GHz).

Omnidirekcionális sugárzás: Függőleges beépítés esetén 360°-ban egyenletes sugárzást biztosít vízszintes irányban, függőleges irányban kisebb erősítéssel.

Sávos lefedettség

1. Egysávos: Kifejezetten egy adott frekvenciasávhoz tervezték (pl. GPS 1,5 GHz, 4G 1,8 GHz).

2. Többsávos: Több frekvencia támogatása (például UHF 400 MHz és 2,4 GHz egyidejű lefedése) szegmentált spirális vagy induktív kialakítás révén.

3. Alapvető előnyök

Fizikai tartósság:

A gumi burkolat hajlítás- és vízálló (általában IP67 besorolású), így alkalmas kültéri vagy mobil alkalmazásokhoz (például autóipari és kézi eszközökhöz).

Könnyen telepíthető:

Közvetlenül csatlakoztassa az eszköz interfészét bonyolult beállítás nélkül.

Alacsony költség:

Az ipari tömegtermelés alacsony költségekkel jár.

Könnyűsúlyú:

Általában 50 grammnál kisebb súlyú, így ideális hordozható eszközökhöz.

4. Tipikus alkalmazási forgatókönyvek

Szórakoztató elektronika:

Otthoni útválasztó (Wi-Fi 2.4GHz/5GHz), Bluetooth fejhallgató, okosotthon érzékelők.

A levehető fekete gumi antenna a TP-Link router tetején.

Professzionális vezeték nélküli kommunikáció:

Kétirányú rádió (UHF/VHF sáv), járműre szerelt rádió és drón videoátviteli antenna.

A dolgok internete (IoT):

NB-IoT/LoRa modulantenna, GPS helymeghatározó terminál.

Ipari berendezések:

Ipari távirányítók (daruk, AGV-k), érzékelő hálózati csomópontok.

5. Korlátozások és szempontok

Alacsonyabb hatásfok:

A miniatürizálási korlátok miatt a sugárzási hatásfok jellemzően csak 30–60% (szemben a teljes méretű antennák 80% feletti értékével).

Nyereség korlátozott:

Az alacsony erősítési jellemzők rövidebb átviteli távolságot eredményeznek (például a dipólusantennával rendelkező Wi-Fi útválasztók általában ≤50 méteres hatótávolságot fednek le).

A telepítés helyére érzékeny:

Függőlegesen kell felszerelni a mindenirányúság biztosítása érdekében; a teljesítmény romlik, ha fémfelületek közelében van (alapsík hatás).

Fix frekvenciasáv:

A frekvencia a gyárból való kilépés után nem állítható be; a berendezés frekvenciasávjának megfelelő pontos modellválasztás szükséges.

6. Kiválasztási és használati javaslatok

Egyező frekvenciasáv:

Erősítse meg az eszköz működési frekvenciasávját (pl. 315 MHz, 868 MHz, 2,4 GHz), és válassza ki a megfelelő rezonáns antennát.

Interfész kompatibilitás:

A fizikai eltérés elkerülése érdekében ellenőrizze az eszköz interfész típusát (pl. SMA férfi/nő).

Jelenet adaptáció:

A kültéri berendezéseknek IP67 védettségűnek kell lenniük; A járműre szerelt berendezéseknél figyelembe kell venni a rezgéscsillapító kialakítást.

Teljesítményfrissítés:

A nagy hatótávolságú követelmények teljesíthetők nagy nyereségű antenna cseréjével, de ez feláldozza a mindenirányúságot.

Összegzés: Az ostorantenna gazdaságos és praktikus megoldást jelent a vezeték nélküli eszközökben, amelyet a fogyasztói elektronika és az ipari hardver kedvelt alacsony költsége, egyszerű telepítése és robusztus fizikai tartóssága miatt. Alacsony nyeresége és szűk sávszélessége azonban korlátozza annak alkalmazását nagy teljesítményű forgatókönyvekben, így a professzionális külső antennák továbbra is szükségesek a nagy hatótávolságú vagy rendkívül megbízható kommunikációhoz (például drónos videoátvitelhez vagy bázisállomásokhoz).
