GPS külső antenna

A GPS külső antenna egy önálló rádiófrekvenciás komponens, amelyet kifejezetten a globális navigációs műholdrendszerek (GNSS) gyenge RF jeleinek vételére terveztek, beleértve a GPS-t, a Beidou-t, a GLONASS-t, a Galileót és más műholdas rendszereket. A beépített antennákkal ellentétben koaxiális kábellel választják el a fő eszköztől. Ez a kialakítás felülmúlja a berendezések burkolatának fizikai árnyékolási korlátait, lehetővé téve az antenna nyílt kültéri területekre vagy járműtetőkre történő felszerelését a műholdak optimális látómezője (FOV) érdekében.

Hogyan működik?

 A GPS-műholdak által továbbított rádiófrekvenciás jelek rendkívül gyengék, amikor elérik a földet (általában -125 dBm és -160 dBm között mozognak). A kiváló minőségű GPS külső antenna hatékony jelrögzítést biztosít a következő mechanizmuson keresztül:

1. Jobb oldali körpolarizáció (RHCP) illesztése

Az antenna speciális microstrip patch kialakítással rendelkezik, amely tökéletesen illeszkedik a műholdjelek jobb oldali körkörös polarizációs karakterisztikájához, ezáltal kiküszöböli a készülék orientációjának megváltozása miatti jelgyengülést.

2. LNA alacsony zajszintű erősítő

Beépített nagy teljesítményű LNA (alacsony zajszintű erősítő), amely felerősíti a gyenge jeleket, miközben rendkívül alacsony zajszintet tart fenn (általában <2 dB), és kompenzálja az adagolós átvitel során fellépő beillesztési veszteséget.

3. Anti-multipath interferencia kialakítás

Az alaplap és a fojtótekercs szerkezetének optimalizálásával az épületekről vagy a talajról visszaverődő alacsony magasságú interferenciajelek hatékonyan elnyomhatók.

Alapvető értékesítési pontok

Az RF területen mélyen gyökerező vállalatként, Kína jól ismert antennagyártójaként termékünk jelentős előnyöket mutatott a tényleges tesztelés során:

• Többrendszerű kompatibilitás a teljes frekvenciasávban

Támogatja az L1/L2/L5/L6 és L-Band teljes frekvenciasávot, zökkenőmentesen integrálva olyan rendszerekkel, mint a GPS, BeiDou és Galileo, hogy megfeleljen a nagy pontosságú RTK helymeghatározási követelményeknek.

• Kiváló interferencia-elhárító képesség

A mért adatok azt mutatják, hogy még összetett városi kanyonokban vagy nagyfeszültségű adótornyok közelében is a sávon kívüli elnyomási képesség kiváló marad, hatékonyan csökkentve a rendszer zárolásának kockázatát.

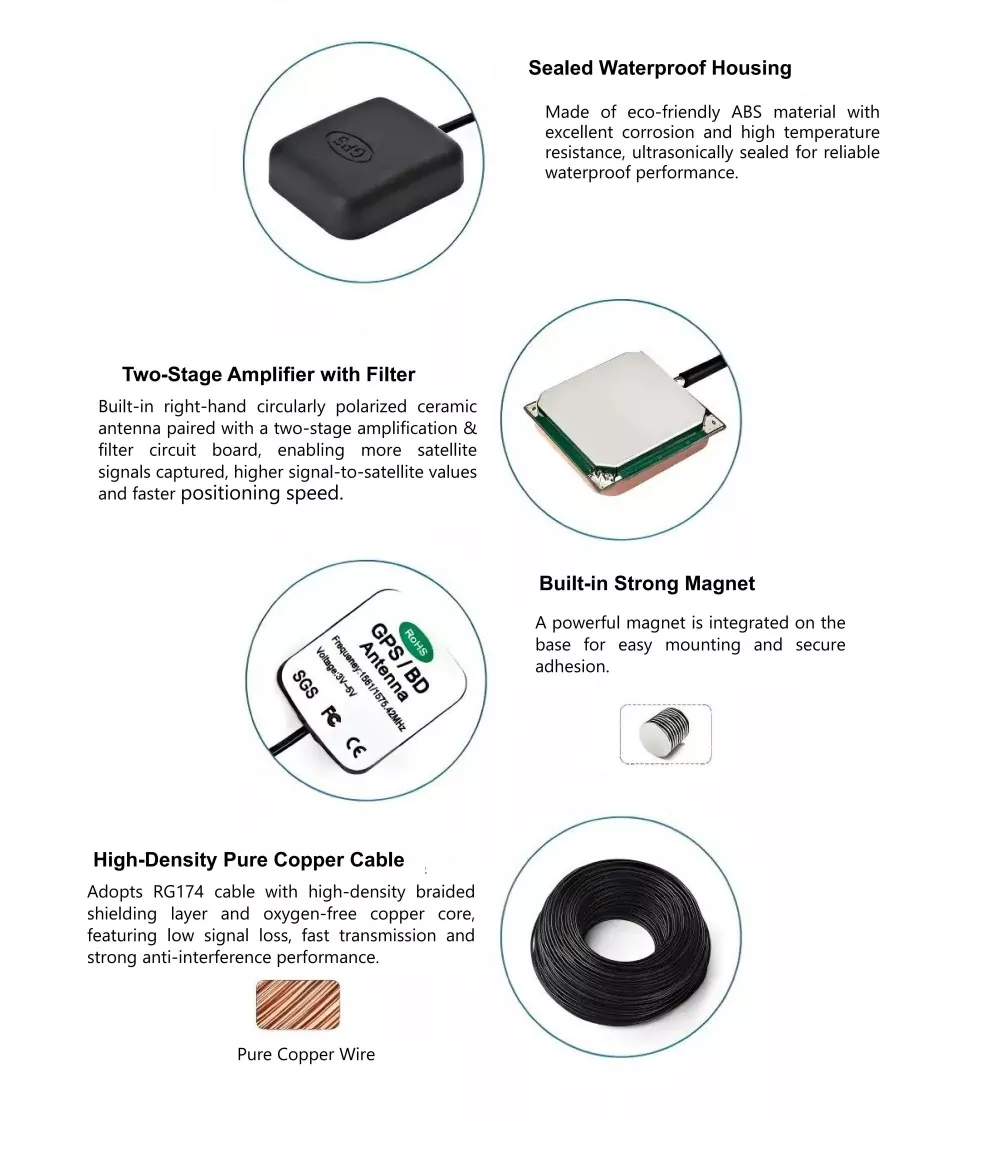

• Ipari szintű védelmi szabvány

Ultrahangos tokozással és kettős vízálló kialakítással rendelkezik, amely eléri az IP67 védelmi besorolást, és stabil teljesítményt biztosít még extrém körülmények között is, -40 ℃ és +85 ℃ között.

• Rugalmas, személyre szabott szolgáltatások

Támogatja a különféle interfészek, például az SMA és a TNC testreszabását; A kábel hossza és a mágneses/csavaros rögzítési módok egyaránt beállíthatók az igényeknek megfelelően.

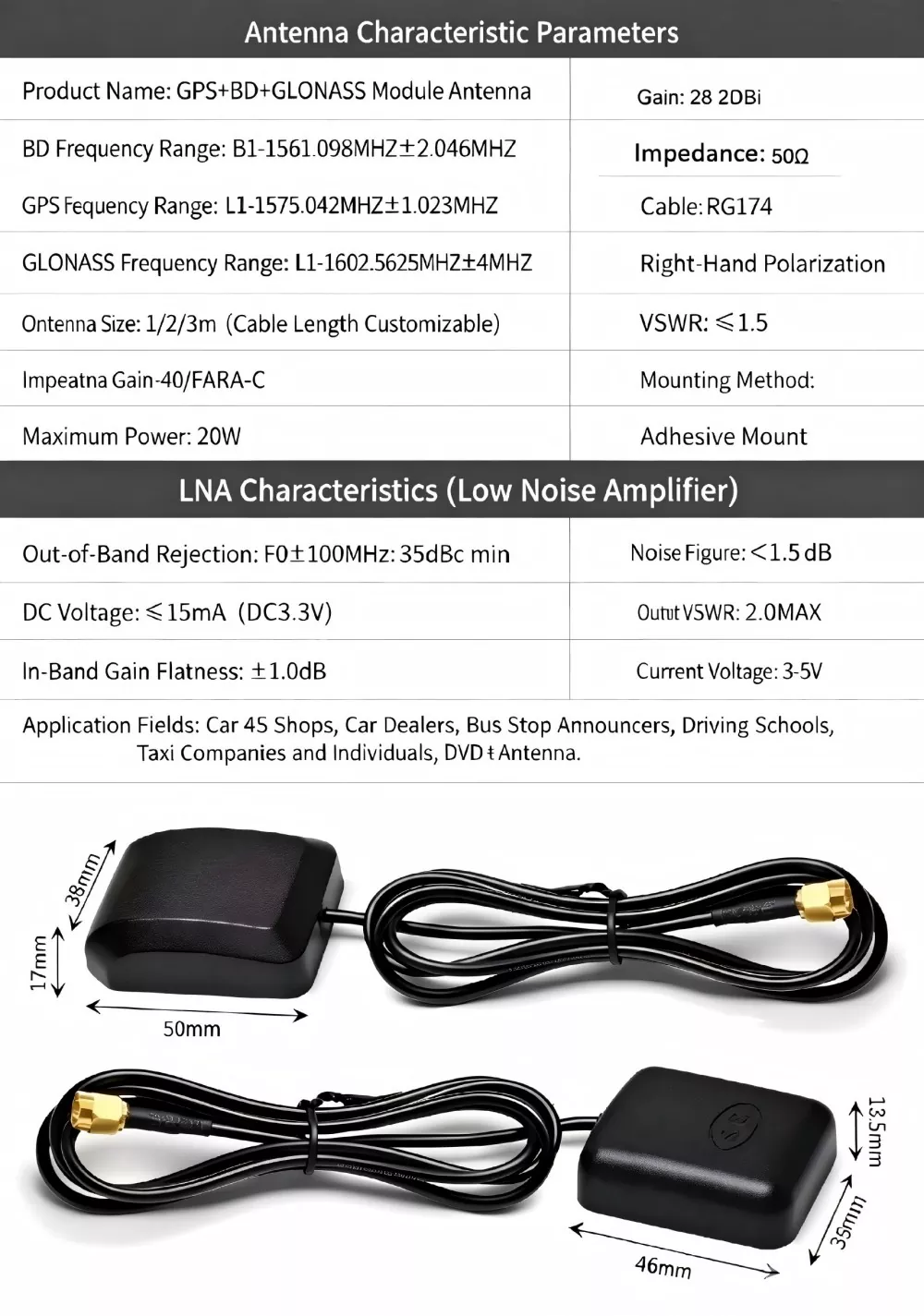

Műszaki előírások

Mely eszközök kompatibilisek?

GPS külső antennánkat széles körben használják a következő területeken:

1. Smart Connected Vehicles és ADAS

A jármű tetejére szerelve áthatol az autó robbanásgátló fóliáján, hogy centiméteres pozicionálást biztosítson az autonóm vezetés és a flottakezelő rendszerek számára.

2. Precíziós mezőgazdaság és drónok

Mezőgazdasági drónok vagy mezőgazdasági gépek tetejére szerelve erős elektromágneses interferencia-ellenállással rendelkezik, így precíz automatikus járást és pontos peszticidpermetezést biztosít.

3. Geodéziai földmérési és bázisállomási időszinkronizálás

A bázisállomások vagy RTK-vevők alapvető elemeként a stabil fázisközponti hiba (±2 mm) milliméteres szintű mérési pontosságot biztosít.

4. Tengeri és hajós navigáció

A sóspray-korrózióálló kialakítás folyamatos, megbízható irány- és pozícióadatokat biztosít még zord tengeri környezetben is.

5. IoT Asset Tracking

Hosszú kábelekkel tervezve, könnyen elrejthető konténerek vagy nagy gépek külsején, lehetővé téve a logisztikai megfigyelést világszerte.

Mélyreható összehasonlítás a konkurens termékekkel

Illusztrált telepítési és használati útmutató

1. Hely kiválasztása: Ügyeljen arra, hogy az antennát vízszintes felületre szerelje fel, akadálytalan kilátással és fém interferencia mentesen (például egy autó tetején vagy a berendezés tetején).

2. Vízszigetelő kezelés: A kültéri csatlakozási pontokat önolvadó vízálló szalaggal kell lezárni, amelyet "321"-es tekercselési módszerrel kell felhordani, hogy megakadályozzák az esővíz beáramlását a kábelen a berendezésbe.

3. Földelés és villámvédelem: Mielőtt az adagolókábel belépne a berendezés helyiségébe vagy a készülékbe, ajánlatos egy betápláló villámhárítót felszerelni, és gondoskodni arról, hogy a levezető megfelelően földelve legyen a közelben.

4. Kábelezési előírások: A kábelek fektetésekor "csepegő hurkokat (U-alakú íveket)" kell felszerelni, hogy megakadályozzák az esővíz visszafolyását.

Hogyan válasszuk ki a megfelelő GPS külső antennát?

Megbízható beszállító keresése Ilyenkor ajánlatos a következő három szempont értékelésére összpontosítani:

1. Tisztázza a frekvenciasáv követelményeit: Az alapvető navigációhoz egyszerűen válassza ki az L1 egyfrekvenciás antennát. Ha nagy pontosságú RTK vagy interferenciamentes teljesítményre van szükség, mindenképpen L1/L2/L5 többfrekvenciás antennát válasszon.

2. Mérje fel a telepítési környezetet: Járműben vagy kültéri használatra az IP67 vízállósági besorolás és a mágneses alap a legjobb választás; helyhez kötött bázisállomások esetén a többutas csökkentés érdekében fojtótekerccsel kombinált csavaros beépítés javasolt.

3. Ellenőrizze a kábelveszteséget: Ha a kábel hossza meghaladja az 5 métert, a szállítónak alacsony veszteségű kábeleket kell biztosítania; ellenkező esetben az LNA nyereségét a kábelveszteség ellensúlyozza.

Miért válassz minket?

A Shenzhen Qianmu Communication Technology Co., Ltd. nemcsak GPS külső antennagyártó, hanem megbízható RF technológiai partnere is. Saját, független fejlesztésű mikrohullámú visszhangmentes kamráinkkal és tapasztalt mérnökökből álló csapattal rendelkezünk, amelyek lehetővé teszik számunkra, hogy egyablakos testreszabott szolgáltatásokat nyújtsunk, beleértve a prototípus-készítést, a tesztelést és a tömeggyártást. A Shenzhen jól bevált elektronikai ipari ökoszisztémáját kihasználva versenyképes átfutási időket és költséghatékony megoldásokat kínálunk, miközben megőrizzük a kiváló termékminőséget.

GYIK

1. kérdés: Kompatibilis a BeiDou rendszerrel?

V: Abszolút. Antennánk többcsatornás kialakítású, és natívan támogatja a főbb globális GNSS-rendszereket, beleértve a GPS-t, a BeiDou-t, a GLONASS-t és a Galileót.

Q2: Gyártóként mi a minimális rendelési mennyiség (MOQ)?

V: Támogatjuk a rugalmas beszerzési lehetőségeket. A szabványos modelleknél kis tételes próbarendeléseket is elfogadunk. Személyre szabott modellek esetén kérjük, forduljon értékesítési csapatunkhoz, hogy megkapja a legújabb árajánlatot és a konkrét MOQ-információkat.

3. kérdés: Hogyan válassz az aktív külső GPS-antenna és a passzív modell között?

V: Autóipari alkalmazásokhoz, ipari vezérlőrendszerekhez, földmérési és térképészeti projektekhez, valamint kültéri alkalmazásokhoz aktív GPS külső antenna szükséges. A passzív modellek csak nagyon rövid, 1 méteres beltéri távolságokra alkalmasak, és hosszabb kábelek esetén jelentős jelveszteséget tapasztalhatnak. A Qianmu Factory összes zászlóshajója aktív dizájnt alkalmaz.

4. kérdés: Használhat hosszabbított kábelt az antenna? Mi a maximális támogatott hossz?

V: A szabványos RG174 kábel maximális ajánlott hossza 10 méter. Ha a kábel hossza meghaladja a 10 métert, forduljon a szállítóhoz, és cserélje ki kis veszteségű LMR RF kábelre. A gyár az extra hosszú antennákat is testre szabhatja akár 20 méteres kábelekkel.
