GPS BeiDou antenna

A GPS BeiDou antenna egy műholdas navigációs rádiófrekvenciás komponens, amelyet L1/B1 frekvenciájú jelek vételére terveztek, beleértve a GPS L1 (1575,42 MHz) és BeiDou B1 (1561 MHz) jeleket.

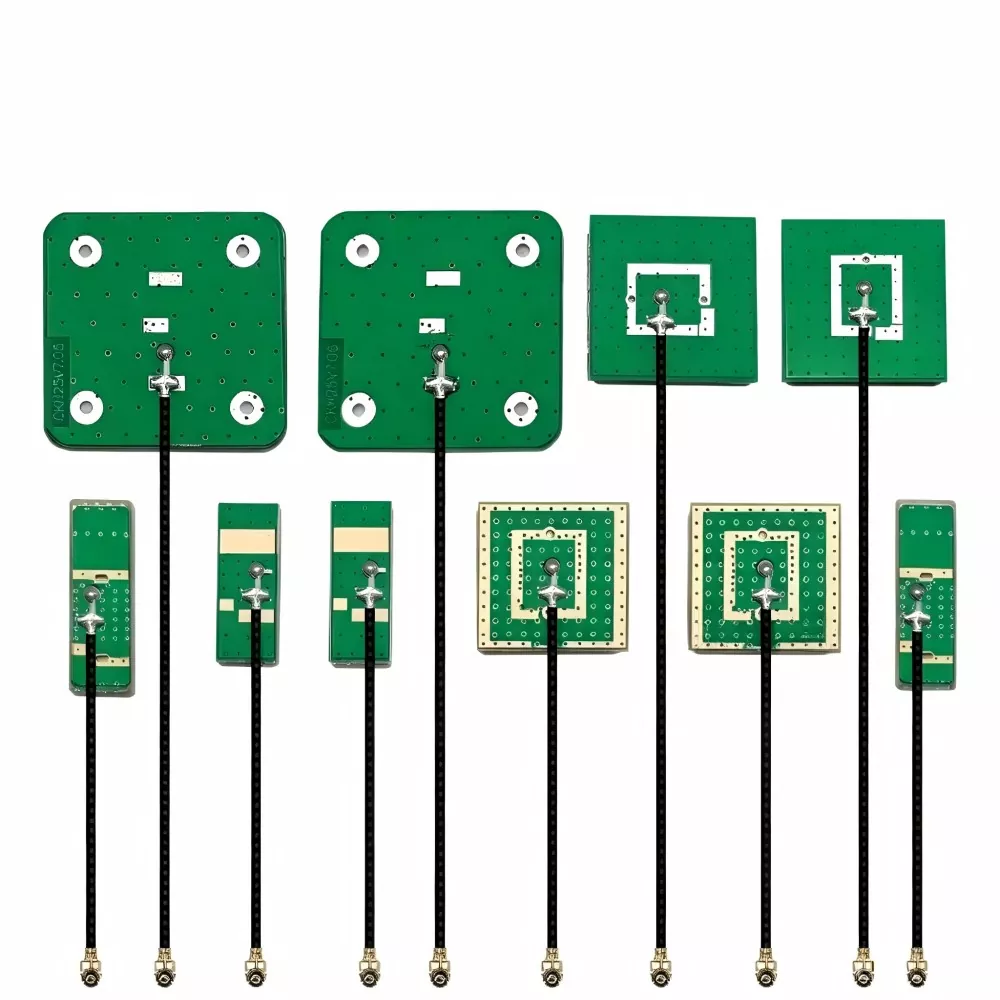

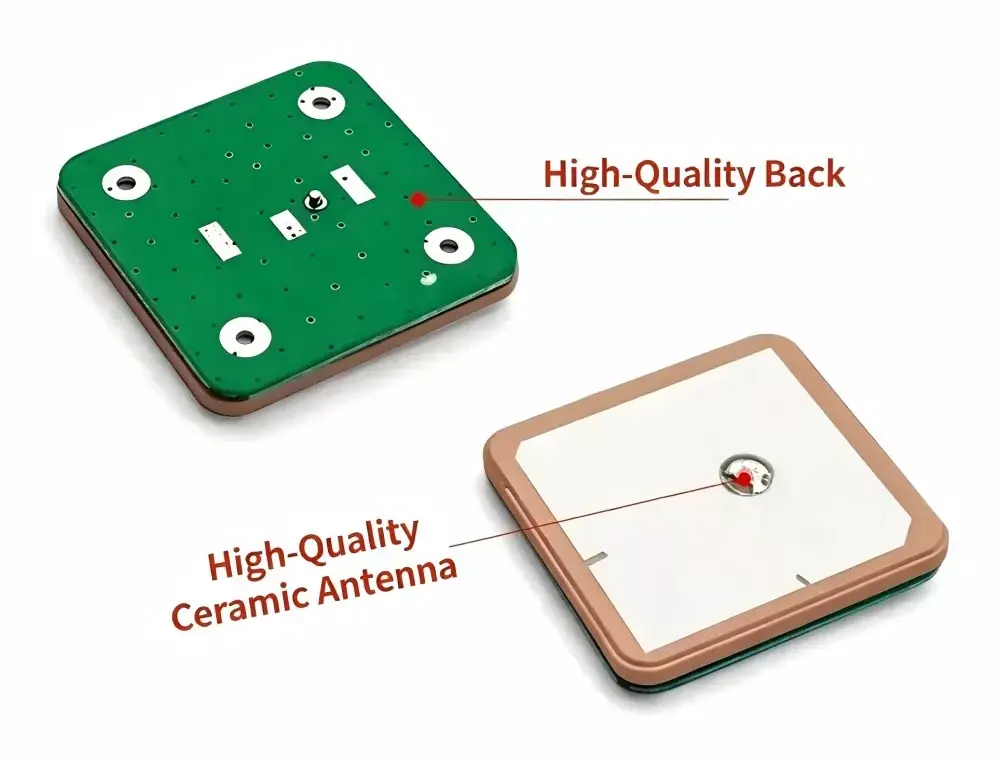

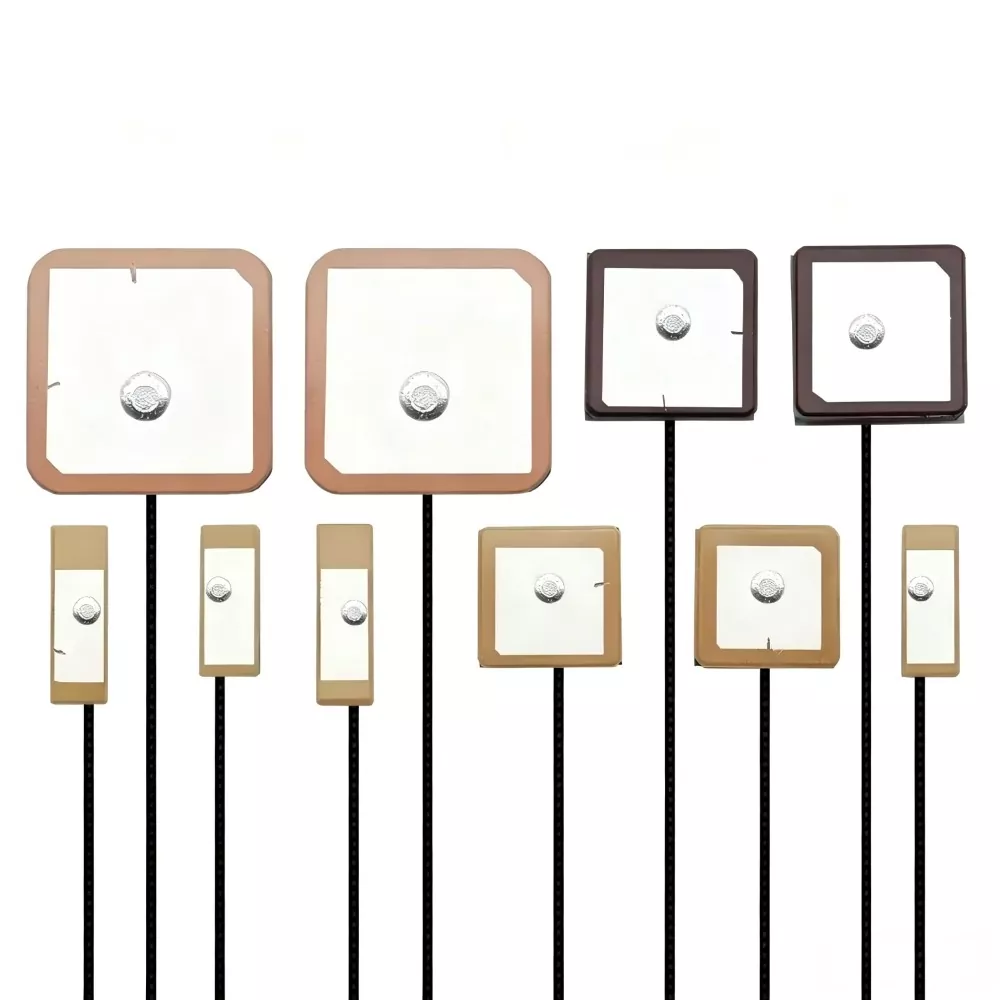

Az antenna jellemzően kerámia dielektromos foltszerkezetet használ, nagy áteresztőképességű anyaggal. A jelek vétele a fém tapasz és a kerámia hordozó közötti elektromágneses rezonancián keresztül történik, a gyenge műholdas RF jeleket alacsony zajszintű elektromos jelekké alakítva a GNSS vevő feldolgozása érdekében.

A jobb oldali cirkuláris polarizáció (RHCP) a műhold átviteli jellemzőinek összehangolására szolgál, csökkentve a polarizációs eltérések veszteségét dinamikus vételi környezetekben.

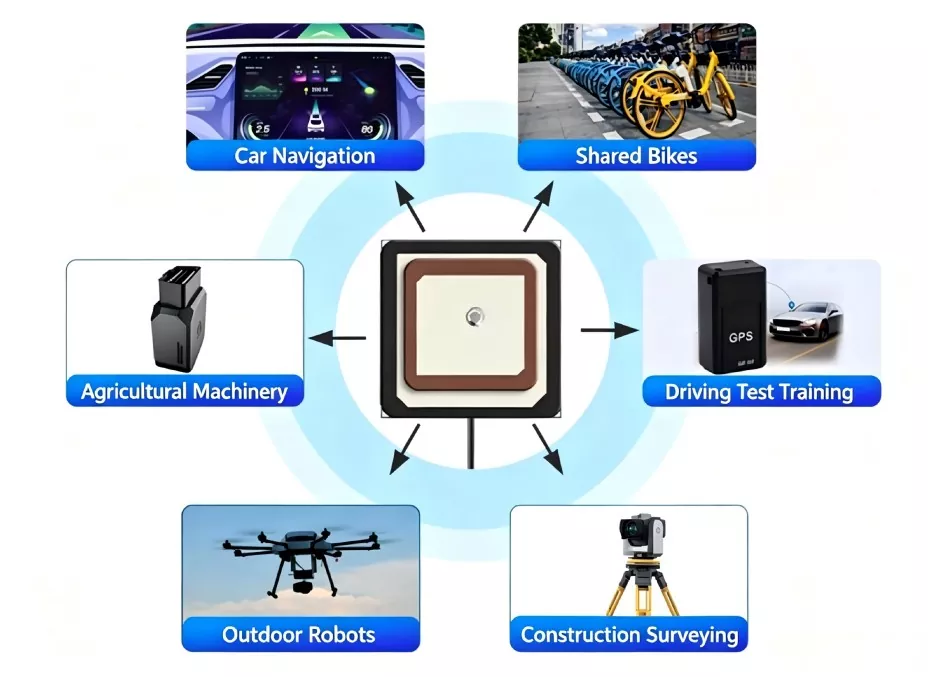

Kompatibilis eszközök

Forrásként a BeiDou GPS antennát gyártjuk. Kivételes kompatibilitással büszkélkedhet, és széles körben használják a következő eszközökben:

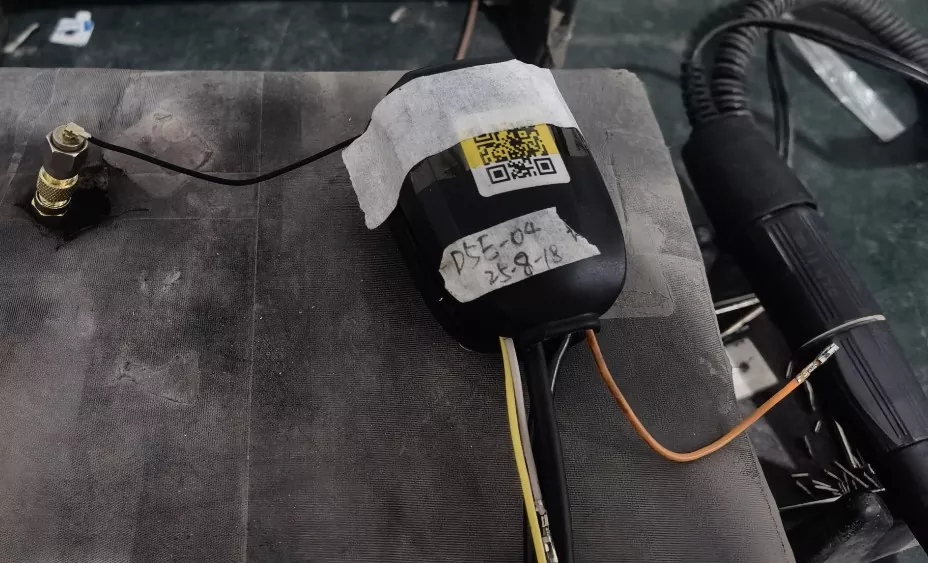

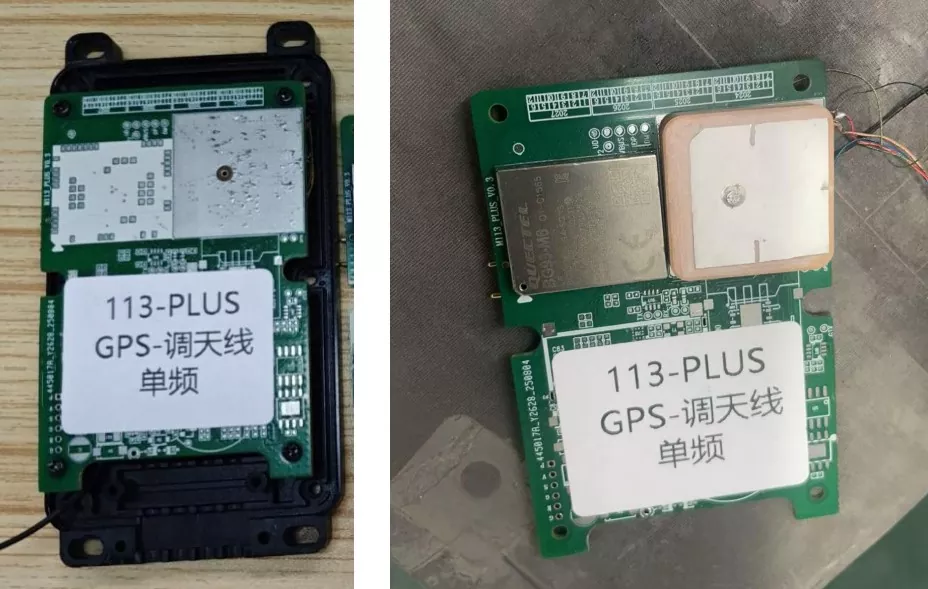

• In-vehicle és Travel: Járműbe épített navigációs rendszerek, intelligens zárak közös kerékpárokhoz és elektromos robogókhoz, műszerkamerák és OBD nyomkövetők.

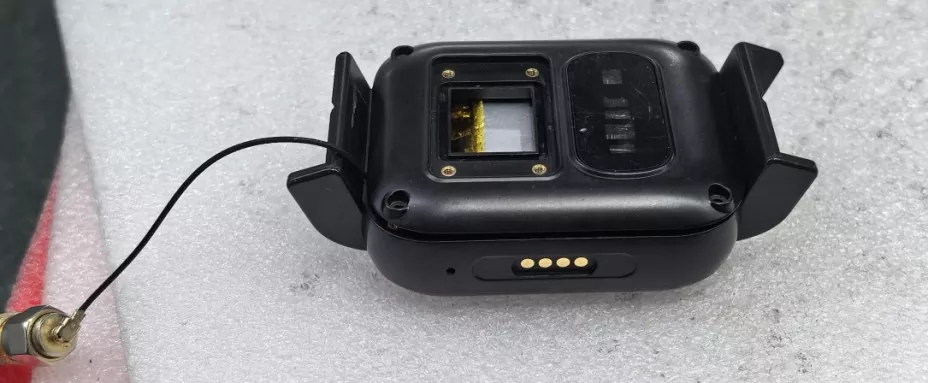

• Dolgok internete és viselhető eszközök: okosórák, gyermekek/idősek helymeghatározó jelvényei, miniatűr kisállat-nyomozók, vagyonkövető címkék.

• Ipar és felmérés: Nagy pontosságú földmérő és térképező terminálok, mezőgazdasági drónok repülésvezérlői, ipari IoT-érzékelők, kézi PDA-k.

Alapvető értékesítési pontok és valós mért adatok

Gyárilag gyártott külső GPS antenna a következő alapvető előnyökkel rendelkezik:

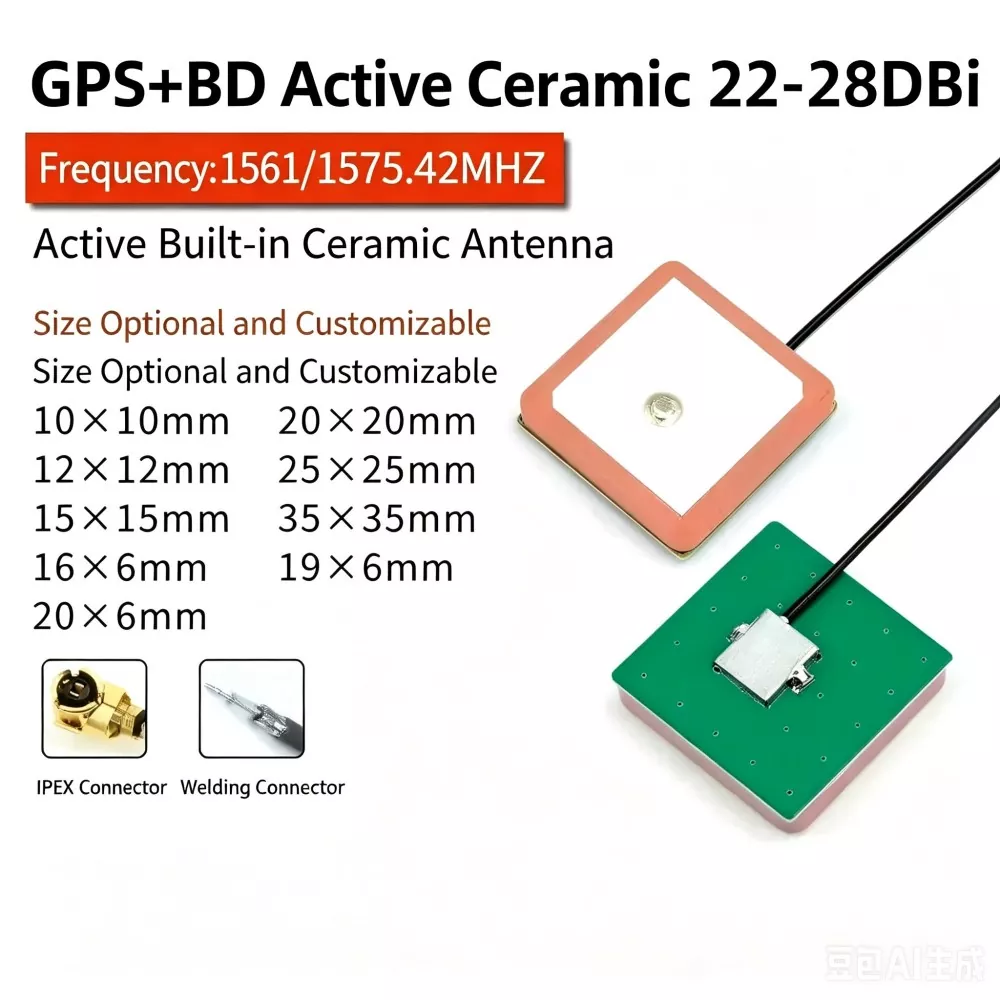

1. A méret és a teljesítmény tökéletes egyensúlya: A többrétegű, alacsony hőmérsékletű együttégetett kerámia (LTCC) technológiát alkalmazva ez az alkatrész stabil rezonanciafrekvenciát tart fenn még egy ultravékony, mindössze 16 × 6 × 4,5 mm-es csomagolásban is, így ideális hely szűkös miniatűr IoT-eszközökhöz.

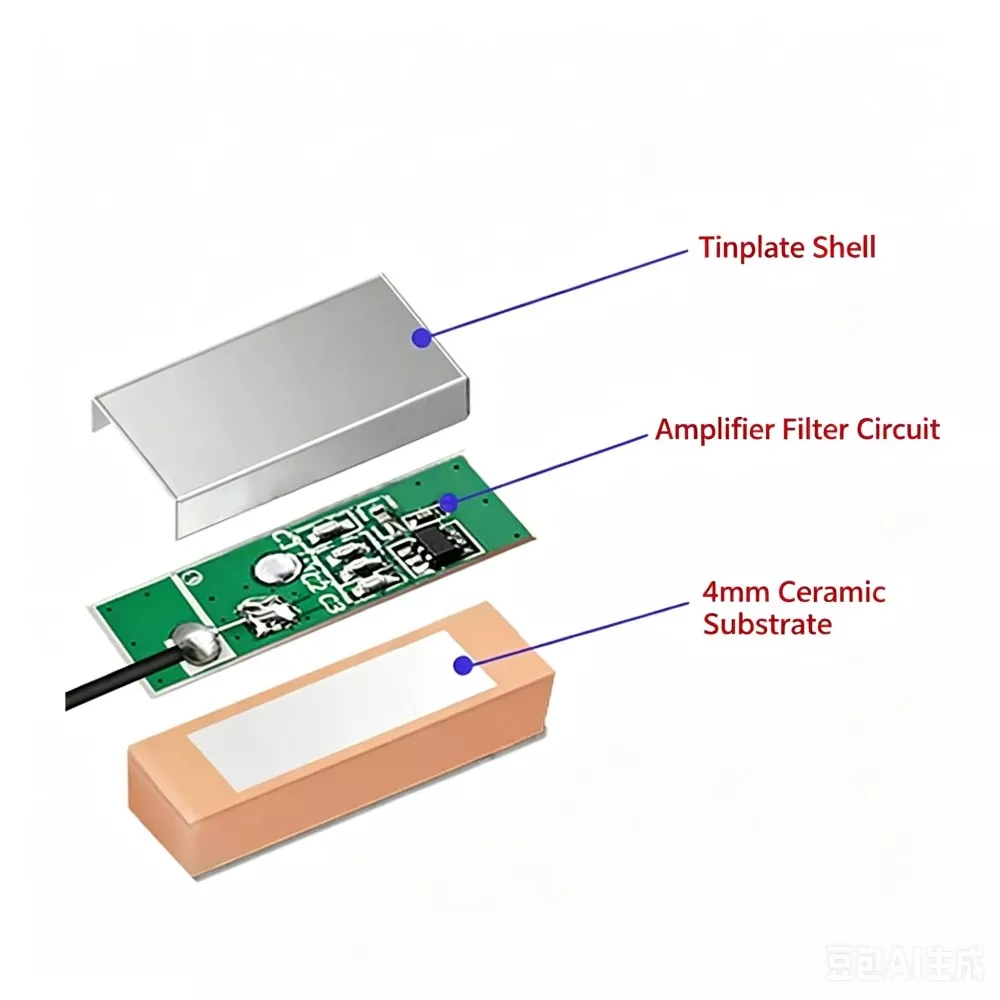

2. Kiváló gyenge jel észlelési képesség: Nagy teljesítményű LNA-val (alacsony zajszintű erősítővel) felszerelve a mért zajérték (NF) ≤2,0 dB, az erősítés pedig elérheti a 25 dB ± 3 dB-t. A tényleges tesztelés során a készülék hidegindításos műholdfelvételi idejét 25 másodpercre csökkentették, és több mint 7 műholdat képes stabilan megszerezni még városi kanyonos környezetben is.

3. Magas hőmérsékleti stabilitás: A kerámia dielektrikum hőmérsékleti együtthatója ±30 ppm/℃-on belül van szabályozva. Szélsőséges környezetben, -40 ℃ és 85 ℃ között a rezonanciafrekvencia eltolódás ≤ ± 5 MHz – sokkal jobb, mint a hagyományos PCB antennáké.

4. Impedancia illesztés és interferencia elleni védelem: Szabványos 50Ω-os impedancia kialakítás, VSWR ≤ 1,5; opcionálisan elérhető ferrit bevonattal a felületén, amely ≥ 40 dB sávon kívüli elnyomást tesz lehetővé, és hatékonyan védi az alaplapot a nagyfrekvenciás interferenciáktól, például a DC-DC átalakítóktól.

Alapvető műszaki adatok és paraméterek

Mélyreható összehasonlítás a konkurens termékekkel

1. Térítési követelmények

Az antennát akadálymentes helyen kell elhelyezni. Az antenna feletti 30°-os emelkedési szögben nem lehetnek nagy fémtárgyak. Az antenna alatt egy folytonos, 7 cm × 7 cm-es alapsíkot kell fenntartani reflektorként, közvetlenül az aktív terület alatt nem szabad irányítani.

2. EMI izoláció

Tartsa távol az antennát a nagy zajú alkatrészektől, például DC-DC átalakítóktól, kristályoszcillátoroktól, CPU-któl és hangszóróktól. Az ajánlott minimális távolság 2 cm.

3. Impedancia szabályozás

Tartson fenn egy 50Ω-os szabályozott impedanciát az antenna betáplálási pontja és a GNSS modul között. A rádiófrekvenciás nyomokat rövidnek kell tartani, sima útválasztással és derékszögű hajlítások nélkül.

4. Tájolásvezérlés

A kerámia felületnek felfelé kell néznie, és párhuzamosnak kell lennie az alaplappal. A dőlésszög nem haladhatja meg a 15°-ot a stabil RHCP vételi jellemzők megőrzése érdekében.

RF mérnöki szempontok

1. Földsík-függőség

A GNSS antennához stabil alaplapra van szükség. A teljesítmény közvetlenül összefügg a talaj méretével és szimmetriájával.

2. Többutas környezeti érzékenység

A városi környezet jelvisszaverődési útvonalakat vezet be, amelyek rontják a pozicionálási pontosságot és növelik a pontosság hígítását (DOP).

3. LNA hozzájárulás

Az alacsony zajszintű erősítő növeli a felvételi érzékenységet, de növeli a sávon kívüli interferenciára való érzékenységet is, ha a szűrés nem elegendő.

4. Frekvenciastabilitás

A kerámia dielektromos hőmérsékleti együtthatók befolyásolják a rezonáns sodródást termikus ciklusos körülmények között.

Hogyan válasszuk ki a megfelelő terméket?

A GPS külső antenna kiválasztásakor vegye figyelembe a következő kulcsfontosságú tényezőket:

1. Frekvencia és polarizáció Ellenőrizze, hogy az eszköznek szüksége van-e GPS L1, BeiDou B1 vagy kétfrekvenciás támogatásra. Ne keverje össze a körkörösen polarizált GNSS antennákat lineárisan polarizált antennákkal, például 2,4G típusú antennákkal, mivel ez eltérést és vételi minőséget eredményez.

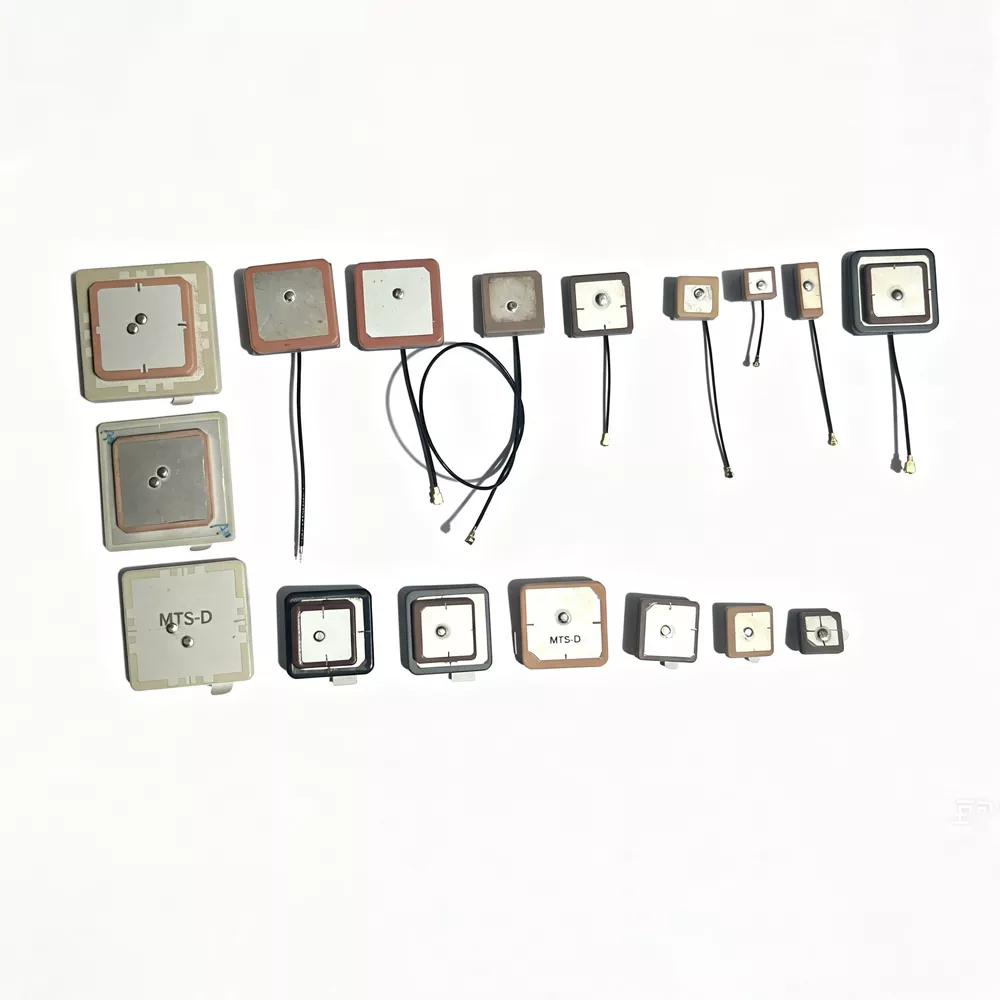

2. Telepítési hely A kompakt készülékeknél jellemzően kerámia antennát használnak, mivel kis méretű. Költségérzékeny alkalmazások esetén, ahol elegendő hely van, PCB antennák alkalmazása is megfontolható. Összetett rádiófrekvenciás környezetben a kerámia antennák stabilabb teljesítményt nyújtanak.

3. Aktív vagy passzív kialakítás Ha a készülék fémházzal vagy hosszú rádiófrekvenciás tápvezetékkel (>1 m) rendelkezik, a jelveszteség kompenzálására egy integrált LNA-val ellátott aktív antenna ajánlott.

4. Érvényesítési adatok A kiválasztásnak a mért terepi teljesítményen (pl. műholdfelvétel, C/N0, hidegindítási idő) kell alapulnia, nem csak a laboratóriumi előírásokon.

Miért válasszon minket (Qianmu Communications)?

• Közvetlen szállítás a forrásgyárból: Elutasítjuk a közvetítők haszonkulcsát, és rendkívül versenyképes gyári árakat kínálunk rugalmas MOQ-val.

• Erős kutatás-fejlesztési és testreszabási képességek: Professzionális rádiófrekvenciás mérnökökből álló csapatunk van, akik gyorsan személyre szabhatják a kerámia chip méretét, az ezüstréteg alakját és az LNA-erősítést az azonosító szerkezete és a PCB elrendezése alapján.

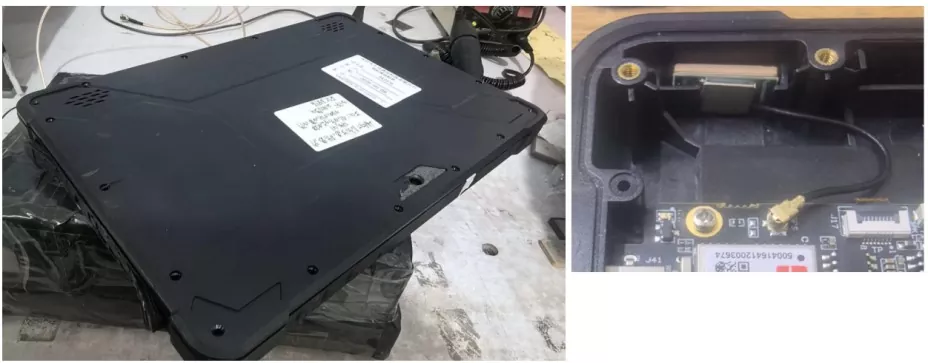

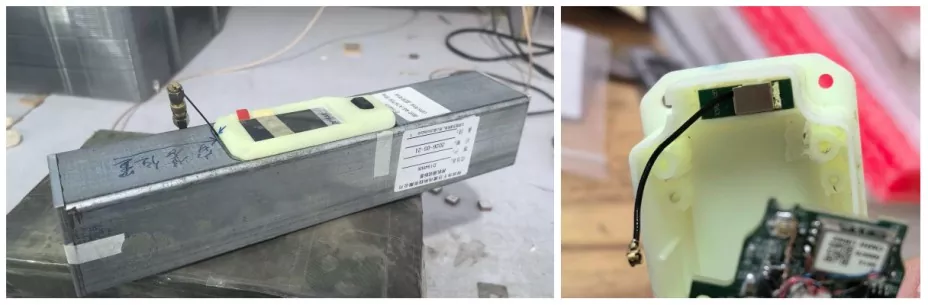

• Valós esetek érvényesítése: Termékeinket sikeresen integrálták több vezető kerékpármegosztó, járműbe épített navigációs és intelligens hordható márka ellátási láncába, így számtalan problémát oldottak meg, mint például a "lassú csillagkeresés és a gyakori csillagvesztés".

• Teljes életciklusra vonatkozó szolgáltatások: Egyablakos műszaki támogatást nyújtunk – az értékesítés előtti impedancia illesztési szimulációktól és az antennaelrendezési útmutatástól a hibás termékek értékesítés utáni gyors elemzéséig.

GYIK

1. kérdés: A különböző frekvenciasávokban lévő kerámia antennák felcserélhetők?

V: Nem. A GNSS antennák és a 2,4G/5,8G antennák különböző polarizációs típusokat és működési mechanizmusokat használnak. A GNSS antennák jellemzően RHCP, míg a 2,4G/5,8G antennák lineárisan polarizáltak. A polarizáció és a frekvencia közötti eltérés a jel jelentős romlását vagy a műholdzár elvesztését eredményezi.

Q2: Miért befolyásolja az antenna mérete a teljesítményt?

V: A kerámia antenna teljesítménye az effektív sugárzási területtől és a dielektromos állandótól függ. A nagyobb kerámiatérfogat általában javítja az erősítést és az érzékenységet. A kompakt kiviteleknél azonban a teljesítmény részben optimalizálható az antenna hangolásával és az alapsík kialakításával.

3. kérdés: Mekkora a GPS külső antenna impedanciája?

V: A szabványos tervezési impedancia 50 Ω, amelyet általában a GNSS RF front-end rendszerekben használnak. A rendszerszintű illesztési követelményektől függően egyéni impedanciaértékek támogathatók.

4. kérdés: Hogyan ellenőrizhető a telepítés teljesítménye?

V: Az értékelés általában a GNSS-vevő metrikáin alapul, mint például a műholdfelvételek száma, az SNR (jel-zaj viszony) és a hidegindítási idő nyílt égbolt mellett. A stabil működés érdekében szabványos tesztkörnyezetben több műholdzár és konzisztens C/N0 értékek várhatók
