Kerámia patch antenna

A Bluetooth Ceramic Patch Antenna egy miniatürizált beépített RF antenna, amelyet kifejezetten a 2,4 GHz-es Bluetooth kommunikációs sávhoz fejlesztettek ki. Magas szubsztrátumként nagy dielektromos kerámiát használ, és magas hőmérsékletű rétegenkénti szinterezéssel és precíziós fémáramköri maratással gyártják.

Ez az antenna egy passzív patch RF adó-vevő komponens. A telepítés során nincs szükség külső vezetékekre vagy nagy szabad térre.

Magas dielektromos anyagának és kompakt felépítésének köszönhetően hatékony Bluetooth jelátvitelt és -vételt tesz lehetővé korlátozott helyen, miközben olyan előnyöket biztosít, mint az alacsony energiafogyasztás, az erős interferencia-ellenes teljesítmény és a nagy stabilitás.

Széles körben használják csúcskategóriás beépített antennamegoldásként a hordozható Bluetooth-eszközök, intelligens otthoni termékek, IoT-terminálok és járműre szerelt Bluetooth-eszközök tömeggyártásához.

Hogyan működik

A Qianmu Communication Bluetooth Ceramic Patch Antenna nagy dielektromos kerámia rezonanciát és mikrocsíkos sugárzási struktúrát alkalmaz, amely kerámia dielektromos hordozóból, felületi fémsugárzási foltból és alsó talajhoz illeszkedő rétegből áll.

A szerkezet stabil jelátvitelt, precíz paramétervezérlést és laboratóriumi vizsgálatokkal igazolt megbízható teljesítményt biztosít.

Precíz sávrezonancia

A 9,2-es nagy dielektrikumú kerámia hordozót használva az antenna pontosan illeszkedik a teljes 2400–2483,5 MHz-es Bluetooth frekvenciasávhoz. Akár 99,6%-os sávillesztési pontossággal hatékonyan csökkenti a frekvenciaeltolást és a jelgyengülést, segít megoldani a Bluetooth késleltetési és leválasztási problémákat.

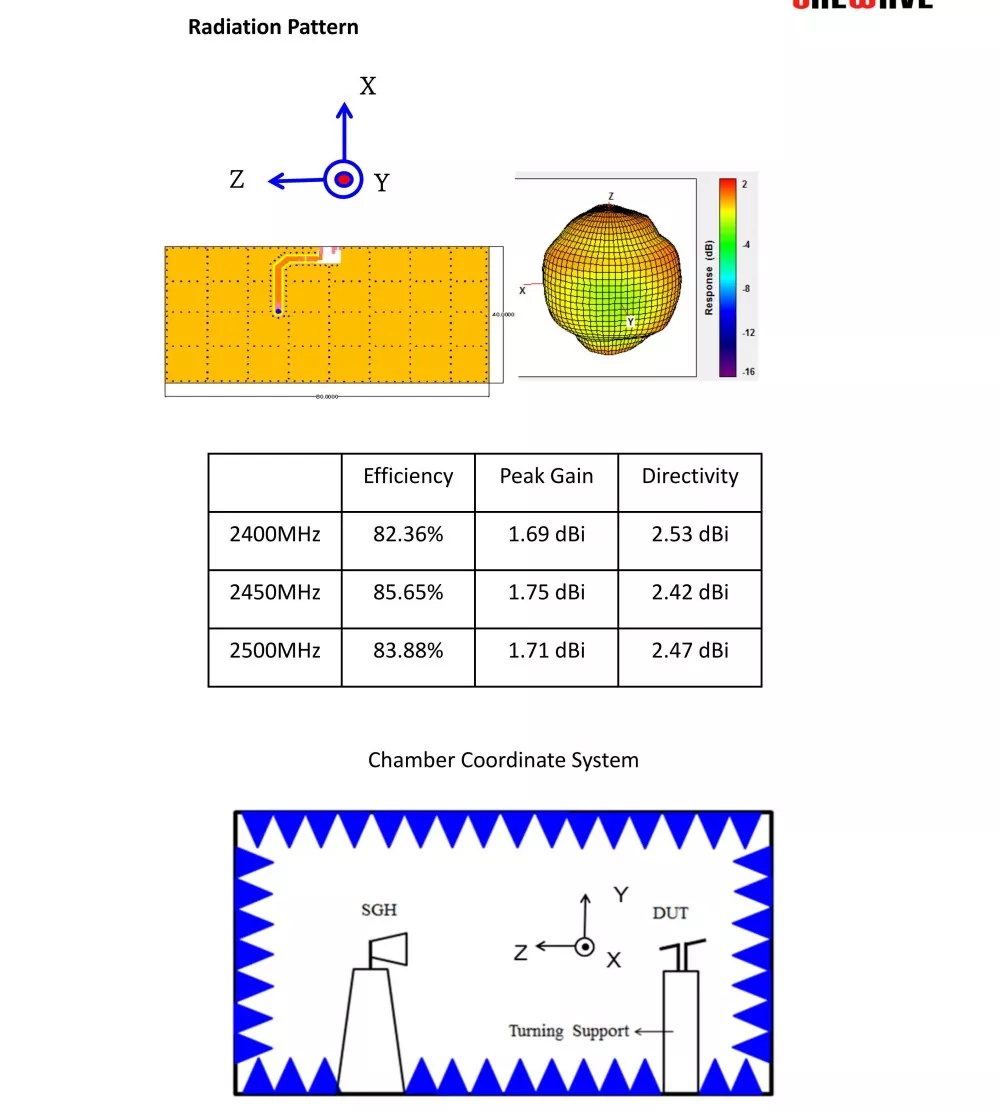

360°-os mindenirányú sugárzás

A felületi precíziós mikroszalag áramkör egyenletes elektromágneses sugárzási teret hoz létre 95%-os sugárzási egyenletességgel. A hagyományos PCB antennákkal összehasonlítva jelentősen csökkenti a jelek holtfoltjait, és stabilabb többszögű csatlakozást biztosít az eszközök számára.

Erős elektromágneses interferencia ellenállás

A kerámia dielektromos anyag eredendő elektromágneses szigetelést biztosít, segítve az alaplapi chipek, a tápegységek és az akkumulátorzaj által okozott interferenciát. Bonyolult körülmények között a jel-zaj arány 4–6 dB-lel megnő, ami jobb interferencia elleni teljesítményt biztosít, mint a hagyományos rugós és PCB antennák.

Kis teljesítményű impedancia illesztés

Az antenna szabványos 50Ω-os precíz impedanciaillesztést alkalmaz ≤1,3 állóhullám-aránnyal, ami rendkívül alacsony jelveszteséget biztosít. 15%-kal csökkentheti a Bluetooth energiafogyasztását, így alkalmas BLE alacsony fogyasztású alkalmazásokhoz és hosszú akkumulátor-élettartamra.

Stabil működés széles hőmérsékleti tartományban

Az integrált, magas hőmérsékleten szinterezett szerkezet kiváló hőstabilitást biztosít. A -40°C és +85°C közötti magas és alacsony hőmérsékletű ciklusos tesztek után a frekvenciaeltérés ≤±2MHz-en belül marad. Az antenna stabil teljesítményt biztosít magas és alacsony hőmérsékletű környezetben is.

Termékválasztási útmutató

Sok hardverfejlesztő és -vásárló csak a méretre összpontosít, és figyelmen kívül hagyja a munkakörülmények és a paraméterek illeszkedését, ami tömeggyártási átdolgozáshoz és terminálhibákhoz vezet. Bluetooth kerámia patch antenna kiválasztásakor pontosan illesztheti azt három magméret szerint:

• Válassza ki az eszköz energiaszükséglete alapján: Az akkumulátoros BLE alacsony fogyasztású eszközök és viselhető eszközök esetében előnyben részesítse az ultraalacsony fogyasztású szabványos kerámia antennákat, hogy jelentősen megnövelje az eszköz akkumulátorának élettartamát; Plug-in eszközök esetén válassza a nagy nyereségű továbbfejlesztett verziót.

• Válassza ki az üzemi feltételek alapján: Beltéri normál hőmérsékletű polgári berendezésekhez normál modell elfogadható; A járműre szerelhető, kültéri és ipari berendezésekhez ipari minőségű, széles hőmérsékletű rezgéscsillapító modelleket kell választani. Ellenállnak a zord környezetnek, és teljesítményük nem romlik hosszú használat során.

• Válasszon a berendezés felépítése alapján: A nagyon kis testű és nem fenntartott fejtérrel rendelkező berendezésekhez válasszon miniatűr felületre szerelhető modelleket; Azon eszközökhöz, amelyek nagy távolságú Bluetooth-átvitelt és Mesh-hálózatot igényelnek, válasszon nagy nyereségű, nagy interferenciamentes egyedi modelleket.

GYIK

1. kérdés: Mi a legnagyobb előnye a Bluetooth kerámia patch antennának a hagyományos antennával szemben?

A1: Az alapvető előnyök a nagy stabilitás, alacsony fogyasztás, erős interferencia-ellenállás, magas és alacsony hőmérsékletekkel szembeni ellenállás, nagy konzisztencia a tömeggyártásban, tökéletesen kezeli a gyakori PCB-antennák és rugós antennák fájdalmas pontjait, mint például az egyszerű interferencia, a nagy frekvencia eltérés, a nagy energiafogyasztás és a gyenge rezgésállóság, különösen alkalmas csúcskategóriás intelligens hardverek, ipari és autóipari eszközök tömeggyártására.

2. kérdés: Ez az antenna támogatja a Bluetooth 5.0/5.1/5.3 BLE alacsony fogyasztású protokollt?

A2: Teljes mértékben támogatott. Kompatibilis a Bluetooth protokoll összes verziójával, kompatibilis a BLE alacsony energiafogyasztással, a Bluetooth Mesh hálózattal, a 2.4G univerzális vezeték nélküli átvitellel, és kompatibilis a piacon lévő összes főbb Bluetooth modullal.

Q3: Testreszabható a méret, a paraméterek és a márka LOGO?

A3: Támogatja a teljes dimenziós testreszabást. Forrásgyárként finomhangolhatja az antenna méretét, impedanciáját és erősítését az ügyfelek igényei szerint, támogatja az ügyfél exkluzív LOGO-jának szitanyomását a házon, és alkalmazkodik az OEM/ODM saját márkás tömeggyártási követelményeihez.
