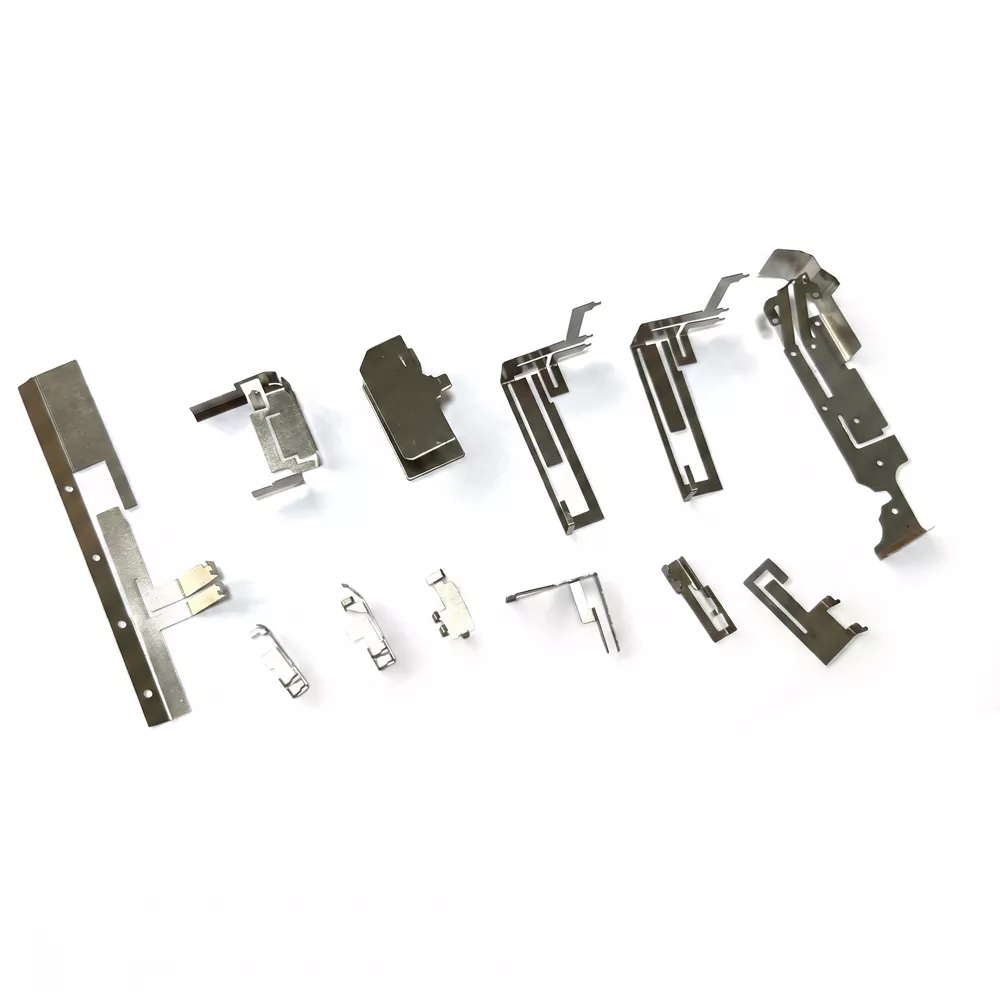

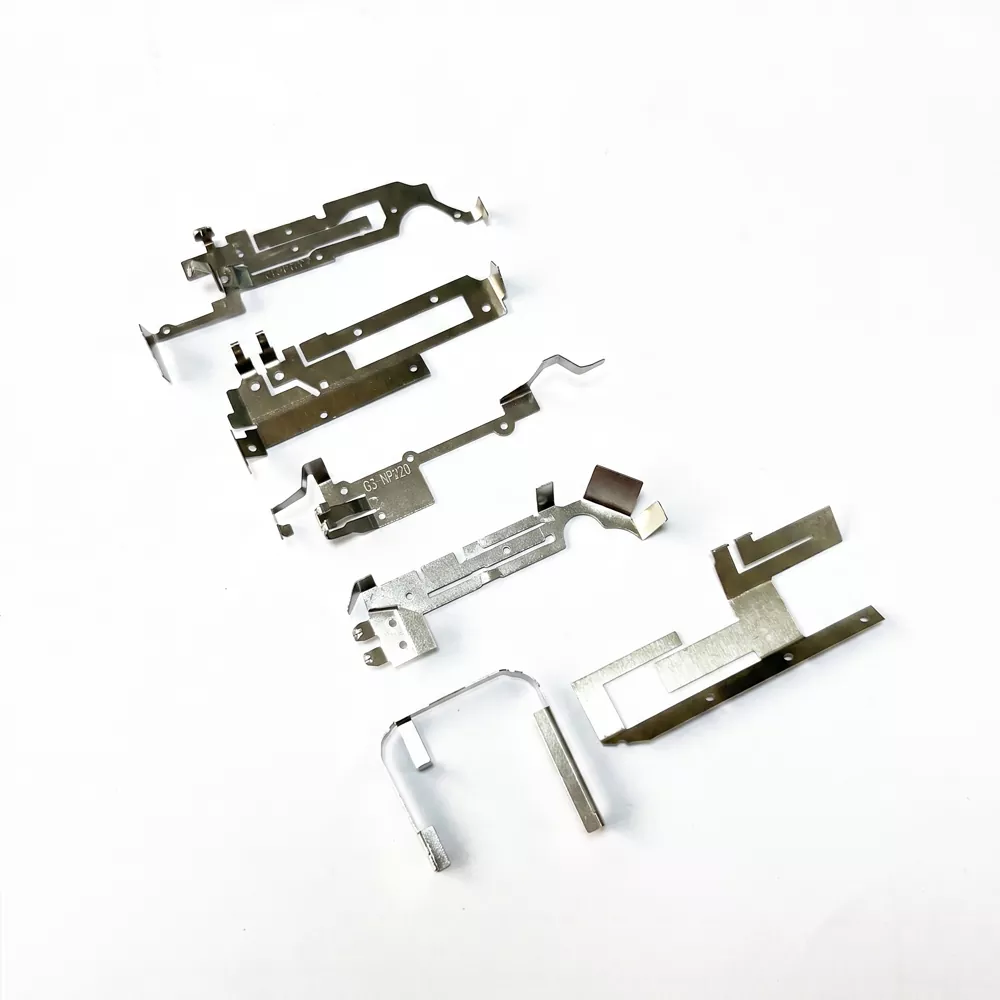

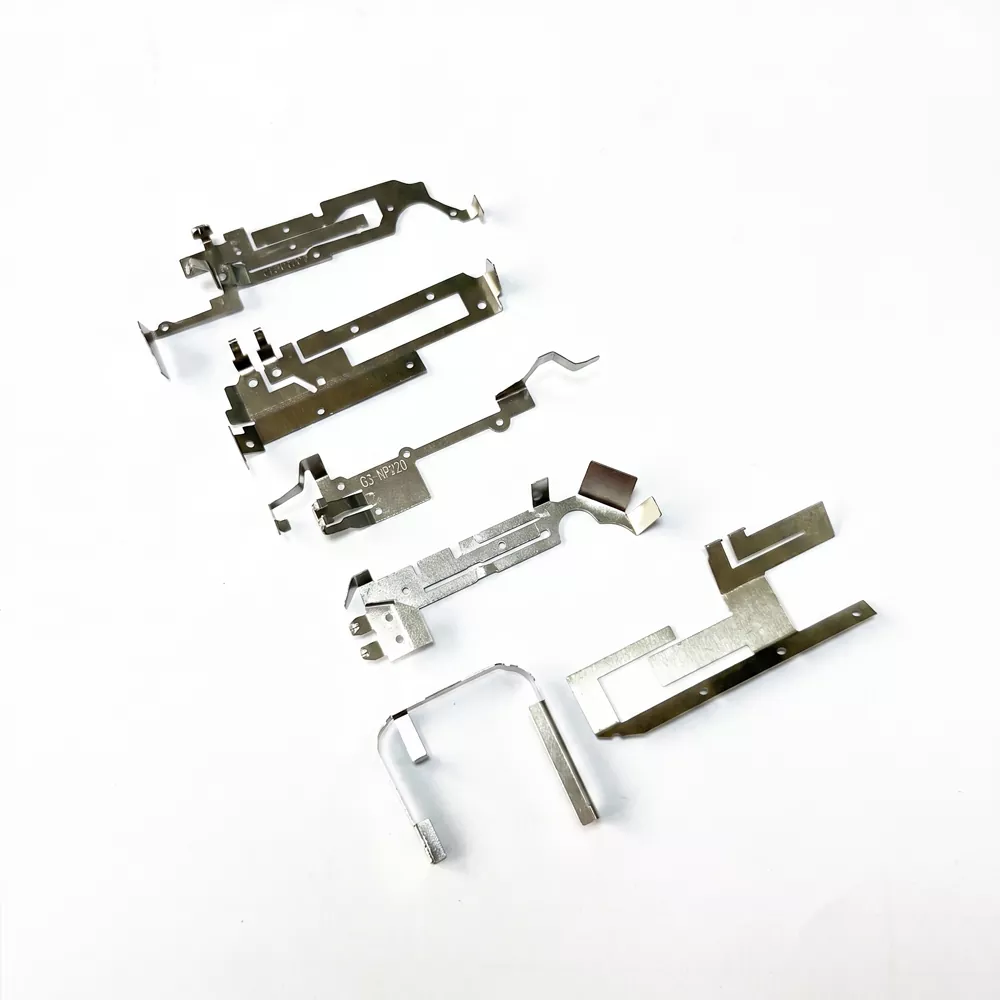

Fém bélyegző antenna

A fémbélyegző antenna egy ultravékony rozsdamentes acélból (például SUS301 vagy SUS304) vagy rézötvözetből precíziós bélyegzési eljárással gyártott rádiófrekvenciás alkatrész. Általában 1 mm-nél kisebb vastagságú, ezért úgy tervezték, hogy szorosan illeszkedjen az ívelt vagy szabálytalan eszközfelületekhez, így alkalmas kompakt elektronikai termékekhez.

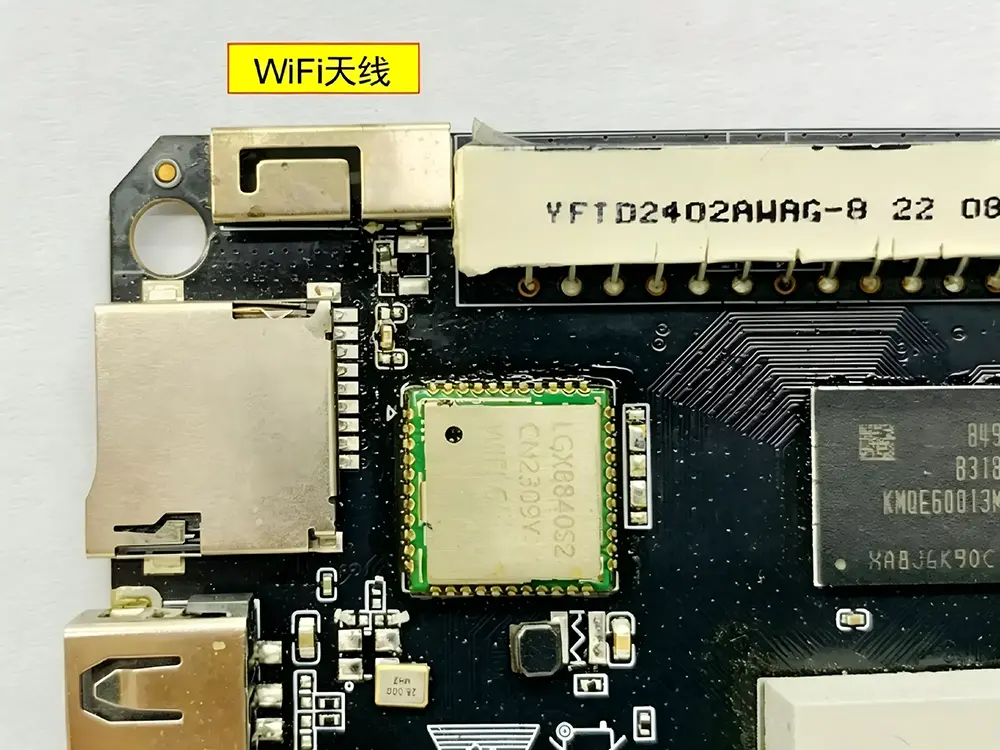

Ez az antenna a gondosan megtervezett fémgeometriája által generált elektromágneses rezonancián keresztül működik. A szerelés során az alsó érintkezési pontokat a nyomtatott áramköri lap antenna kapcsaira préselik, így forrasztás nélkül megbízható elektromos kapcsolatot képeznek. A rugós érintkezőszerkezet biztosítja a stabil jelátvitelt, miközben elnyeli a mechanikai feszültséget a rugalmas deformáció révén, így támogatja a hosszú távú tartósságot ismételt összeszerelési és vibrációs körülmények között.

Alapvető műszaki előírások

A fémbélyegző antennát kompakt RF alkalmazásokhoz tervezték, szabályozott impedanciával és stabil mechanikus érintkezési teljesítménnyel.

Szabványosított vizsgálati feltételek

Az adatok egységességének biztosítása érdekében az összes rádiófrekvenciás és mechanikai paramétert a következő szabványos feltételek mellett mérik:

Impedancia és VSWR mérés

Kalibrált Vector Network Analyzer (VNA) segítségével tesztelve, 50 Ω-os referenciarendszerrel.

RF teljesítménykörnyezet

Szabad térben vagy félig visszhangmentes környezetben, szabványos referencia alapsíkkal végzett mérések.

Mechanikus érintkezési teszt

Az antenna szabványos nyomtatott áramköri lapra van felszerelve, meghatározott érintkezési magassággal és szabályozott nyomóerővel.

Frekvencia mérési feltétel

A középfrekvencia egy reprezentatív készülékházba történő beszerelés után kerül kiértékelésre a detuning hatások figyelembevétele érdekében.

Hőmérséklet vizsgálati állapot

A hőciklus -40 ℃ és +85 ℃ között folyamatos elektromos felügyelet mellett.

Alkalmazható eszközök és alkalmazási forgatókönyvek

Kulcsfontosságú értékesítési pont: Miért válasszon hardveres rugós antennát?

Helytakarékos tervezés

Alacsony profilú szerkezete alkalmazkodik az ívelt vagy szabálytalan felületekhez, így maximalizálja az akkumulátorok és egyéb alkatrészek belső terét.

Költséghatékony összeszerelés

A NYÁK-érintkezőkhöz való préselt csatlakozás kiküszöböli a forrasztási folyamatokat, csökkenti az összeszerelési időt és a gyártási költségeket a tömeggyártásban.

Mechanikai tartósság

A rugalmas érintkezőszerkezet stabil elektromos teljesítményt tart fenn rezgés, ütés és ismétlődő mechanikai igénybevétel esetén.

Pontos pozicionálási tervezés

A bélyegzett igazítási lyukak (kerek és hornyolt) biztosítják a pontos pozicionálást az antenna betáplálási pontja és a PCB között az automatizált összeszerelés során.

Telepítési útmutató és műszaki ajánlások

A következő telepítési irányelveket a Shenzhen Qianmu Communication Technology Co., Ltd. biztosítja a fémbélyegző antenna optimális teljesítményének biztosítása érdekében rendszerszintű alkalmazásokban.

1. Pozícionálási tervezés

Tervezzen legalább két igazító furatot az antenna szerkezetére: egy kör alakú lyukat az elsődleges pozicionáláshoz és egy hosszúkás furatot a másodlagos beállításhoz. A távolságnak elegendőnek kell lennie a mechanikai stabilitás biztosításához az összeszerelés során.

2. Térítési követelmények

Tartsa távol a sugárzó elemet a környező fém alkatrészektől és vezető anyagoktól. Megfelelő biztonsági zónát kell fenntartani, hogy minimalizáljuk a közeli szerkezetek által okozott hangolódási hatásokat. A ragasztós rögzítés stabil rögzítéshez használható.

3. Érintsd meg a nyomásszabályozást

A rugókapocs és a nyomtatott áramköri lap adagolóbetétje közötti érintkezési erőt a megadott mechanikai tartományon belül kell szabályozni. Az elégtelen nyomás befolyásolhatja a rádiófrekvenciás érintkezés stabilitását, míg a túlzott nyomás az érintkező szerkezetének maradandó deformálódásához vezethet.

4. Rendszerszintű hangolás

A végső eszközbe való összeszerelés után az antenna teljesítménye megváltozhat a házhoz és a környező alkatrészekhez való csatlakoztatás miatt. A rendszerszintű rezonanciapontosság biztosítása érdekében a végső hangolás vektorhálózat-elemzővel (VNA) ajánlott.

Hogyan válasszuk ki a megfelelő hardver rugós antennát?

A fémbélyegző antenna kiválasztásakor az értékelést a következő kulcsfontosságú tervezési tényezőkön kell alapul venni:

Rendelkezésre álló eszközterület

Mérje meg a burkolat belső terét, és válassza ki a megfelelő hosszúságú, szélességű és vastagságú antennát a megfelelő mechanikai illeszkedés érdekében.

Működési frekvencia és sávszélesség

Határozza meg a cél kommunikációs sávot (pl. WiFi, Bluetooth vagy GHz alatti IoT sávok). A keskeny sávú kialakítások esetében az antenna teljesítménye a fejlesztés alatti szerkezeti beállítással finomhangolható.

Alkalmazási környezet

Autóipari, kültéri vagy ipari felhasználásra az olyan anyagok kiválasztása javasolt, mint a SUS304 és a felületi bevonat a korrózióállóság és a hőmérséklet-stabilitás javítása érdekében.

PCB és összeállítás tervezése

Gondoskodjon a betáplálási pont helyes beállításáról a nyomtatott áramköri lapon. Válasszon megfelelő szerelési szerkezetet (préselhető vagy rugós érintkezős kialakítás), hogy javítsa a szerelési konzisztenciát és a tömeggyártási hozamot.

Miért válassza a Shenzhen Qianmu Communication Technology Co., Ltd.-t?

A Shenzhen Qianmu Communication Technology Co., Ltd. a fémbélyegző antenna megoldások tervezésére és gyártására összpontosít vezeték nélküli eszközökhöz, támogatva az OEM/ODM fejlesztést és testreszabott antennaszerkezeteket a különböző RF alkalmazásokhoz.

Házon belüli gyártási képesség

A precíziós bélyegzés és szerszámozás belső vezérlésű, biztosítva a stabil gyártási konzisztenciát és a méretezhető kimenetet.

Alkalmazásvezérelt testreszabás

Az antennaszerkezetek geometriája, rugalmassága és felületkezelése állítható, hogy megfeleljenek a különböző készülék- és tokozási követelményeknek.

Folyamatszintű minőségellenőrzés

A mechanikai megbízhatóságot és a rádiófrekvenciás teljesítményt a gyártás során ellenőrzik, beleértve az érintkezési stabilitást és az elektromos konzisztencia ellenőrzését is.

Mérnöki támogatás a fejlesztés során

Technikai segítség áll rendelkezésre a prototípus-készítéstől a tömeggyártásig, beleértve az integrációs útmutatást PCB- és rendszerszinten.

GYIK

Q1: Milyen a fém klipszes antenna jelhatékonysága?

V: Kompakt méretének köszönhetően a hatékonyság általában 30% és 50% között mozog. Alkalmas kis hatótávolságú és költségérzékeny alkalmazásokhoz, például intelligens otthoni eszközökhöz. A nagy hatótávolságú követelményekhez a Qianmu Communications optimalizált antennamegoldásokat is kínál.

2. kérdés: Mit tegyek, ha a forrasztósaru rá van nyomva a PCB-re, és az érintkező rossz?

V: Az összeszerelés során ügyeljen a NYÁK-lap megfelelő magasságára és a megfelelő rögzítési nyomásra. A rugós szerkezetet stabil érintkezésre tervezték, és a szállítás előtt szabványos tesztelést végeznek.

3. kérdés: Támogatja a kis tételes mintavételt?

V: Teljes mértékben támogat. Professzionális fémbélyegző antenna beszállítóként megértjük a K+F szakaszban felmerülő követelményeket, és rugalmas prototípus-készítési szolgáltatásokat kínálunk a projektek validálásának gyors előrehaladása érdekében.

4. kérdés: Mi befolyásolja a fémbélyegző antenna teljesítményét?

 V: A teljesítményt főként a PCB elrendezése, a talaj mérete, a környező fém és a burkolat szerkezete befolyásolja.

5. kérdés: Miért változik a frekvencia a telepítés után?

V: A fém környezet és a ház anyagai elhangolhatják a rezonanciát, ami végső rendszerszintű hangolást igényel.

6. kérdés: Mi okozza a gyenge érintkezési teljesítményt?

V: A PCB nem megfelelő magassága vagy az elégtelen rugónyomás befolyásolhatja az elektromos stabilitást.

7. kérdés: Támogatja a prototípuskészítést? V: Igen, a mintagyártás és a kis tételes testreszabás egyaránt támogatott a K+F érvényesítésénél.
