Érme antenna

Az érmeantenna egy kompakt, hengeres külső RF antenna, gombszerű formájú. 2,4 GHz-es, 5,8 GHz-es kétsávos antennaként tervezték, és könnyű vezeték nélküli átviteli megoldást kínál kis elektronikai eszközök számára, WiFi, Bluetooth és ZigBee kommunikációt használva.

A Qianmu Communication saját fejlesztésű gombos gumirúd-antennája egy darabból álló fröccsöntési és tömítési technológiát alkalmaz. Egy teljesen réz rezonáns elemet és egy fém visszaverő árnyékoló réteget integrál az alján.

A szabványos SMA menetes interfésszel felszerelt SMA kétsávos antenna közvetlenül a készülékházra szerelhető és rögzíthető. A karcsú gumirúd antennákkal és a beépített PCB antennákkal összehasonlítva kompakt, diszkrét szerkezetet kínál zárt házzal beltéri és kültéri alkalmazásokhoz.

Hogyan működik

Az érmeantenna belső, kétrétegű gyűrűs rézoszcillátort használ a kétsávos RF átvitelhez és vételhez. A gomb alakú alap egy fém visszaverő réteget tartalmaz, amely segíti a jelsugárzás kezelését és csökkenti a közeli elektronikus alkatrészek hatását.

1. Réteges oszcillátor kialakítás:A felső réteget a Bluetooth és a ZigBee által használt 2,4 GHz-es sávhoz tervezték, míg az alsó réteg a kompatibilis WiFi eszközök által használt 5,8 GHz-es sávot támogatja. A megadott teljes sávú VSWR ≤1,35.

2. Alap árnyékolás és interferencia-kezelés:Az alsó fém fényvisszaverő réteget úgy tervezték, hogy csökkentse az eszköz alaplapjáról, lítium akkumulátorából és fémházából származó elektromágneses interferencia hatását. A tényleges teljesítmény a telepítési környezettől függ, és tesztelést igényel a kész eszközön.

3. Zárt ház és hőmérsékletállóság:Az egyrészes fröccsöntött ház környezetvédelemre készült. A megadott üzemi hőmérséklet tartomány -35°C és +70°C között van. A hőmérsékletfüggő frekvenciastabilitást a meghatározott vizsgálati körülmények között kell megerősíteni.

4. RF impedancia illesztés:Az antenna 50Ω névleges impedanciát használ az RF integráció támogatására és az impedancia eltérésének csökkentésére. Az erősítés, a VSWR és a sugárzás hatékonysága megfelelő RF-teszttel értékelhető.

Kompatibilis berendezések és alkalmazások

1. Okos otthon:Intelligens otthoni eszközök antennájaként használható mini intelligens átjárókban, WiFi aljzatokban, ajtó- és ablakriasztókban, valamint Bluetooth távirányítókban. Kompakt szerkezete elősegíti a vezeték nélküli csatlakozást a korlátozott telepítési hellyel rendelkező eszközökben.

2. Ipari tárgyak internete:Ez a vezeték nélküli érzékelőantenna miniatűr hőmérséklet- és páratartalom-terminálokhoz, raktári eszközkövető csomópontokhoz és vezeték nélküli adatátviteli modulokhoz használható. Ez az Antenna for IoT Devices alkalmazásokra is vonatkozik, ahol a frekvenciasáv és a telepítési feltételek megfelelnek a rendszerkövetelményeknek.

3. Hordozható elektronika:Kompakt antennaként hordozható eszközökhöz használható kézi letapogató berendezésekben, hordozható detektorokban és mini Bluetooth hangszórókban. Az eszköz elrendezését és a rádiófrekvenciás teljesítményt a végső integráció előtt értékelni kell.

4. Biztonsági eszközök:Ez az antenna vezeték nélküli biztonsági eszközökhöz alkalmas lehet kis vezeték nélküli kamerákhoz és beléptetőrendszerekhez. A kompatibilis Bluetooth-alapú beléptetőrendszerekhez Bluetooth hozzáférés-vezérlő antennaként szolgálhat.

5. RF tartozékok:Az opcionális kiegészítők közé tartoznak az SMA-IPEX adagolókábelek és egyéb kompatibilis rádiófrekvenciás csatlakozóelemek. A csatlakozó kiválasztását meg kell erősíteni a vezeték nélküli modullal és az eszköz interfészével.

A termék fő jellemzői

A Qianmu Communication érmeantenna opciókat kínál kompakt vezeték nélküli eszközökhöz, az alkalmazási követelményeknek megfelelően kiválasztott specifikációkkal és interfészkonfigurációkkal.

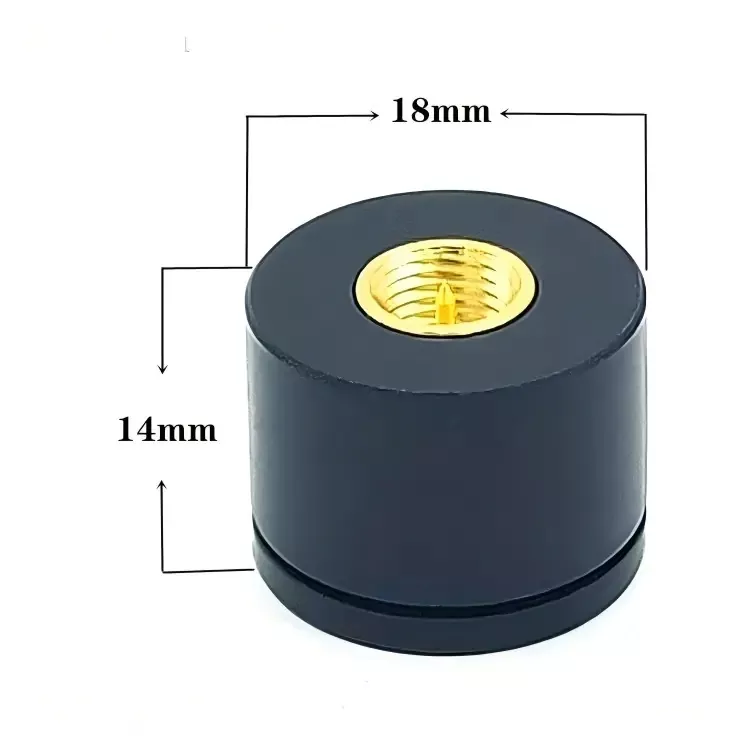

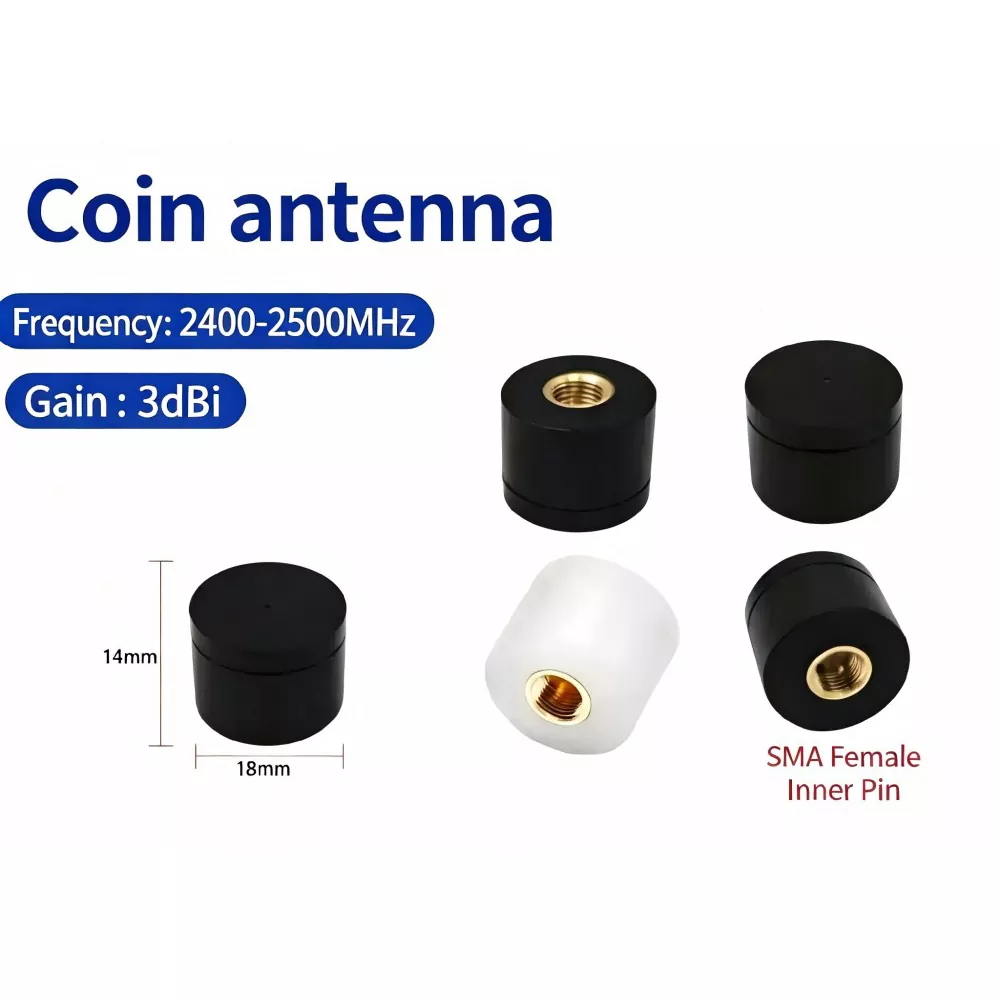

1. Kompakt gomb alakú szerkezet:15 mm-es és 18 mm-es alapátmérőben, 14 mm-es magasságban kapható. A kis helyigény olyan telepítéseket tesz lehetővé, ahol a külső antenna helye korlátozott.

2. Kétsávos működés:Ez a Mini WiFi antenna a megadott 2,4 GHz-es és 5,8 GHz-es frekvenciatartományokat támogatja. Az eszköz konfigurációjától függően az antenna használható kompatibilis WiFi, Bluetooth és ZigBee alkalmazásokban. A kiválasztás előtt erősítse meg a protokoll-specifikus frekvenciakövetelményeket.

3. Interfész opciók:A standard konfigurációk SMA interfészt tartalmaznak különböző érintkezőelrendezésekkel. A kompatibilis tartozékok közé tartozhatnak a forrasztókapcsok és az első vagy negyedik generációs IPEX tápkábelek, a kiválasztott konfigurációtól függően.

4. Környezetvédelem:Az IP54 besorolású házat úgy tervezték, hogy védelmet nyújtson a por behatolása és a víz fröccsenése ellen. Fekete-fehér ház opciók állnak rendelkezésre a raktárkészlet és a rendelési igények szerint.

5. Testreszabás:Az egyéni SMA antenna opciói között szerepelhet a méretbeállítás, a shell logó nyomtatása és az RF csatlakozó konfigurációk. A raktárkészlet elérhetőségét, a minta átfutási idejét és a mennyiségi árat minden egyes rendelésnél meg kell erősíteni.

Műszaki előírások

Alkalmazási példák

1. Intelligens otthoni felszerelések:Egy kompakt antenna felszerelhető WiFi ajtó- vagy ablakriasztóra, ahol korlátozott a hely. A végső csatlakozási tartomány az antenna elhelyezésétől, a falaktól, az interferenciától és az eszköz RF konfigurációjától függ.

2. Ipari érzékelő terminálok:Vezeték nélküli érzékelőantenna használható hőmérséklet- és páratartalom-ellenőrző berendezéssel. Fémházas készülékek esetén értékelni kell az antenna elhelyezését és a környező talajszerkezetet, hogy meghatározzák ezek hatását a rádiófrekvenciás teljesítményre.

3. Kültéri beléptető berendezések:Egy külsőre szerelt antenna támogathatja a kompatibilis Bluetooth hozzáférés-vezérlő eszközöket. A burkolatot, a csatlakozó tömítését és a rögzítési elrendezést ellenőrizni kell a szükséges környezeti feltételeknek megfelelően.

4. Kézi felszerelés:Ez a mini antenna kézi eszközökhöz használható vezeték nélküli vonalkód-leolvasókhoz és más hordozható elektronikai eszközökhöz, amelyek kompakt külső antennát igényelnek. A kapcsolat stabilitását a tervezett működési környezetben kell érvényesíteni.

Kiválasztási és rendelési útmutató

1. Frekvencia kiválasztása:Kompatibilis WiFi- és Bluetooth-konfigurációt használó eszközök esetén értékelje a 2,4 GHz-es és 5,8 GHz-es kétsávos modellt. Csak Bluetooth-alkalmazások esetén, ha elérhető, egy 2,4 GHz-es egysávos konfiguráció is megfontolandó.

2. Telepítési környezet:Fémházas készülékek esetén tekintse át az antenna felszerelési helyzetét, hézagát és földelési elrendezését. A fényvisszaverő alap nem szünteti meg a rádiófrekvenciás tesztelés szükségességét a végső házban.

3. Méretválasztás:Vegye figyelembe a 15 mm átmérőjű változatot, ha a felszerelési hely korlátozott. A 18 mm-es változat akkor jöhet számításba, ha a rendelkezésre álló hely és a szükséges RF jellemzők ezt támogatják; erősítse meg a teljesítményt, és ne feltételezze, hogy a nagyobb modell mindig nagyobb nyereséget biztosít.

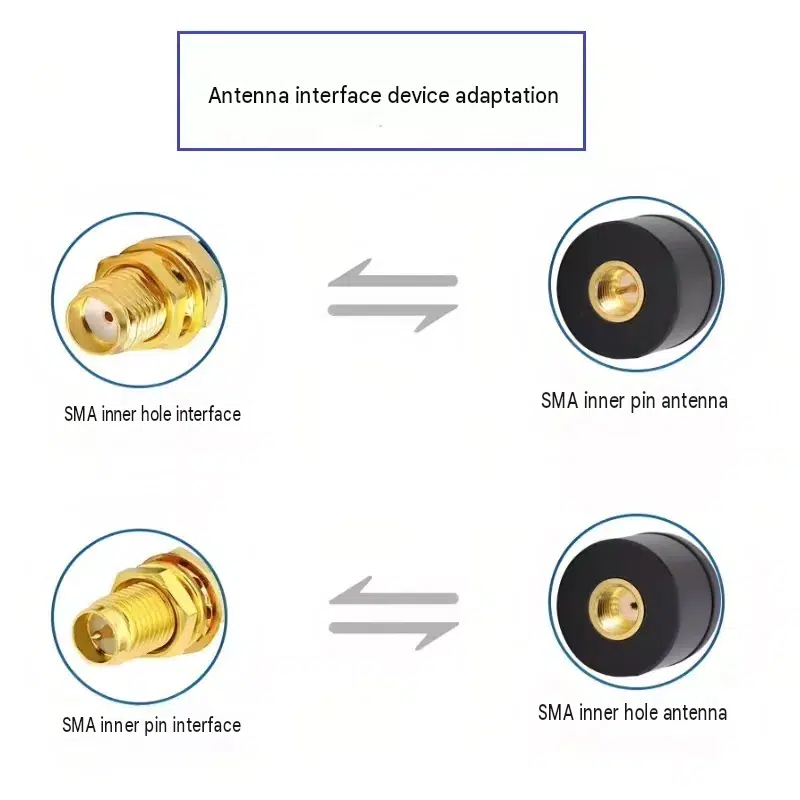

4. Interfész és exportkövetelmények:Ellenőrizze, hogy az eszköznek szüksége van-e SMA belső tűs vagy belső lyuk interfészre. Az IPEX adapterkábelek, a csatlakozó konfigurációk és a semleges exportcsomagolás megbeszélhető a megrendelés elkészítésekor.

GYIK

1. Használható ez az antenna fémházas készülékekkel?

Alkalmas lehet fémházas készülékekhez, de a teljesítmény az antenna szerelési helyzetétől, távolságától, talajszerkezetétől és a ház kialakításától függ. A fényvisszaverő alap célja, hogy segítse a közeli szerkezetekkel való interakció kezelését. A kész készülékben javasolt tesztelni.

2. Megváltoztatható az SMA interfész IPEX-re?

Kompatibilis adagolókábelek és interfész-konfigurációk állnak rendelkezésre, beleértve a meghatározott IPEX-generációkat is. Kérjük, rendelés előtt erősítse meg a szükséges csatlakozótípust, kábelhosszt és a telepítési elrendezést.

3. Benyújtható-e laboratóriumi vizsgálati jegyzőkönyv?

Az RF-teszt dokumentációja elérhető lehet a megfelelő termékkonfigurációkhoz. Megrendelés előtt erősítse meg a rendelkezésre álló jelentéseket, mért paramétereket és tesztkörülményeket a Qianmu Communication segítségével.

4. Ez a 2,4 GHz-es 5,8 GHz-es kétsávos antenna alkalmas WiFi és Bluetooth eszközökhöz?

A megadott frekvenciatartományok a 2,4 GHz-es és az 5,8 GHz-es működést fedik le. A kompatibilitás az eszköz vezeték nélküli protokolljától, a szükséges frekvenciasávtól, a csatlakozótól és az RF kialakítástól függ. A 2,4 GHz-en működő ZigBee eszközök esetében ellenőrizze a megfelelő konfigurációt, és ellenőrizze a teljesítményt a végtermékben.

5. Testreszabható a csatlakozó vagy a kábel konfigurációja?

Különféle eszközinterfészekhez és telepítési követelményekhez egyéni SMA antennakonfigurációk állnak rendelkezésre. Adja meg a csatlakozó típusát, a kábel hosszát, a frekvenciatartományt és a cél alkalmazást, hogy kiértékelhető legyen a szükséges konfiguráció.

6. Használható ez az antenna intelligens érzékelőkben és hordozható berendezésekben?

Alkalmas lehet WiFi Antenna for Smart Sensors alkalmazásokhoz és más kompakt vezeték nélküli termékekhez, ha a frekvenciatartomány és az RF jellemzők megfelelnek az eszköz követelményeinek. Hordozható berendezések esetén a tervezés véglegesítése előtt mérje fel a rendelkezésre álló felszerelési helyet, a burkolat anyagait és az antenna helyzetét.
