2G/3G/4G LTE antenna

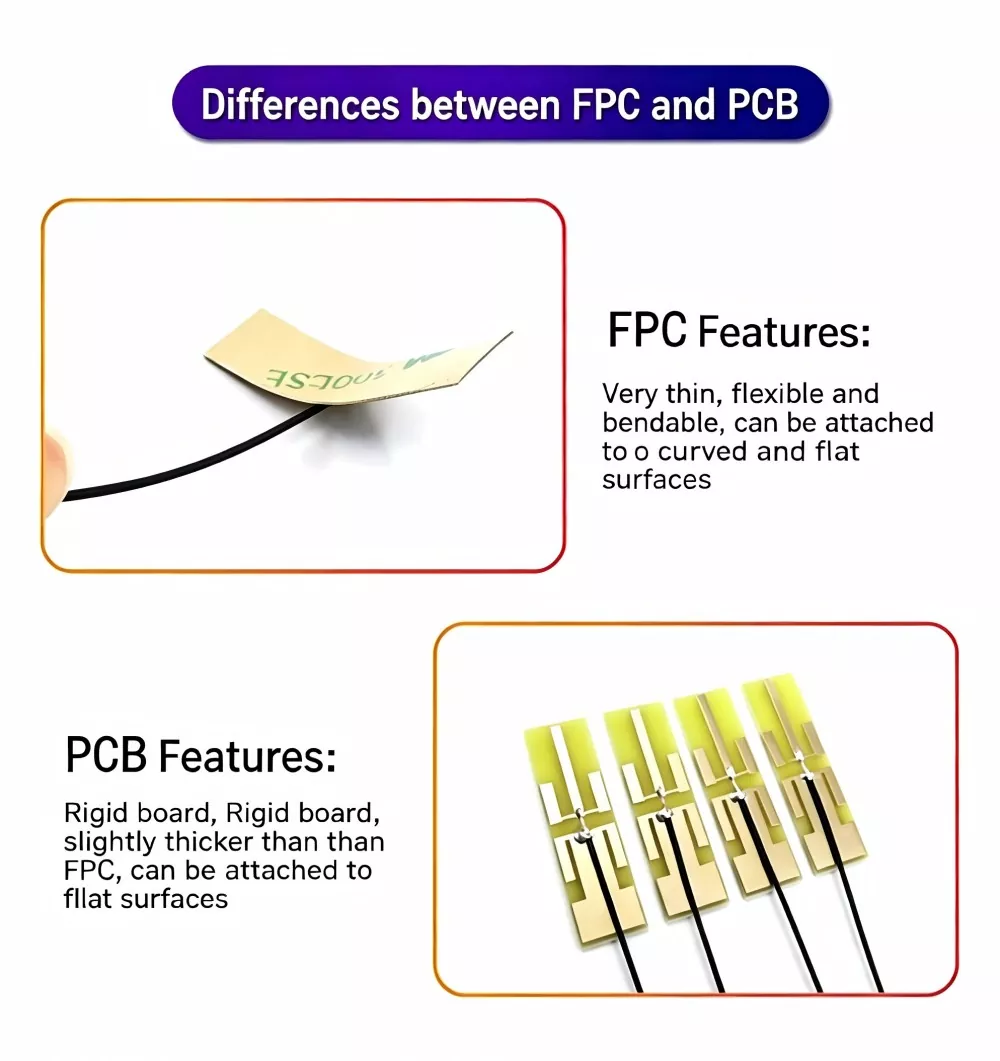

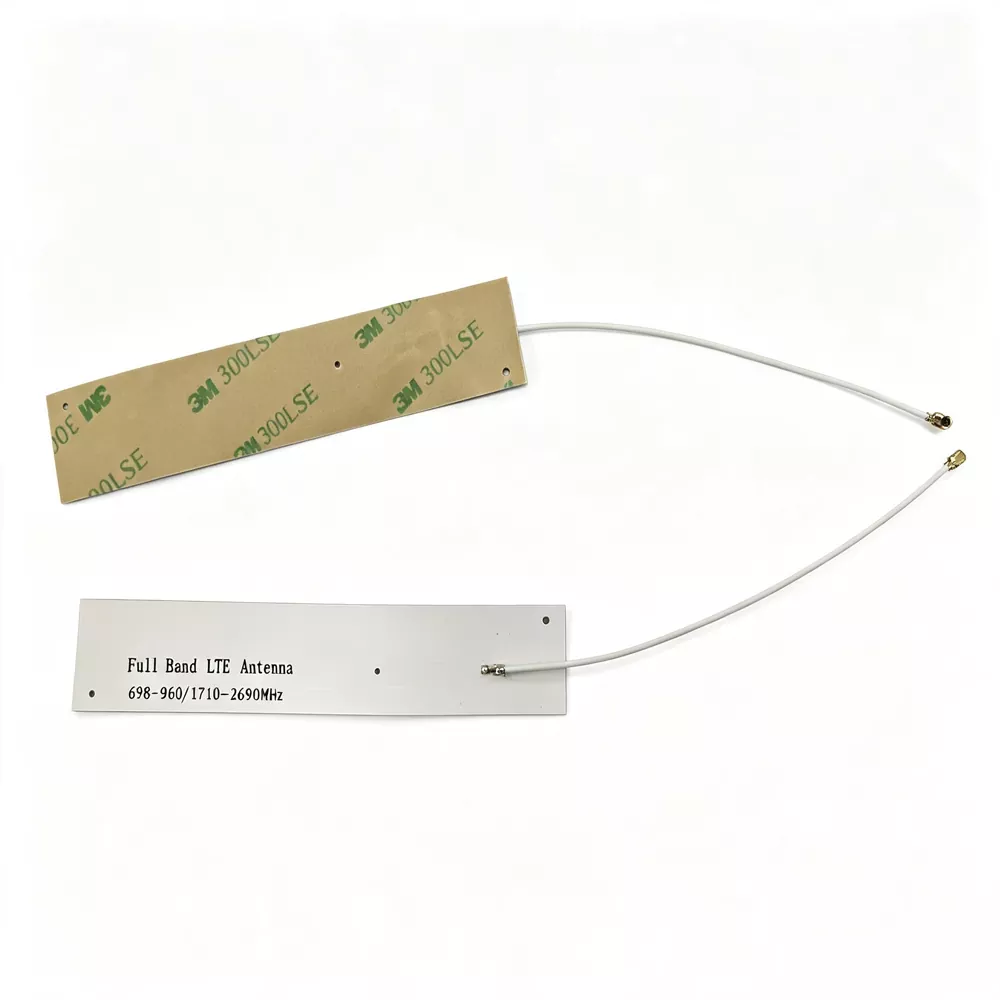

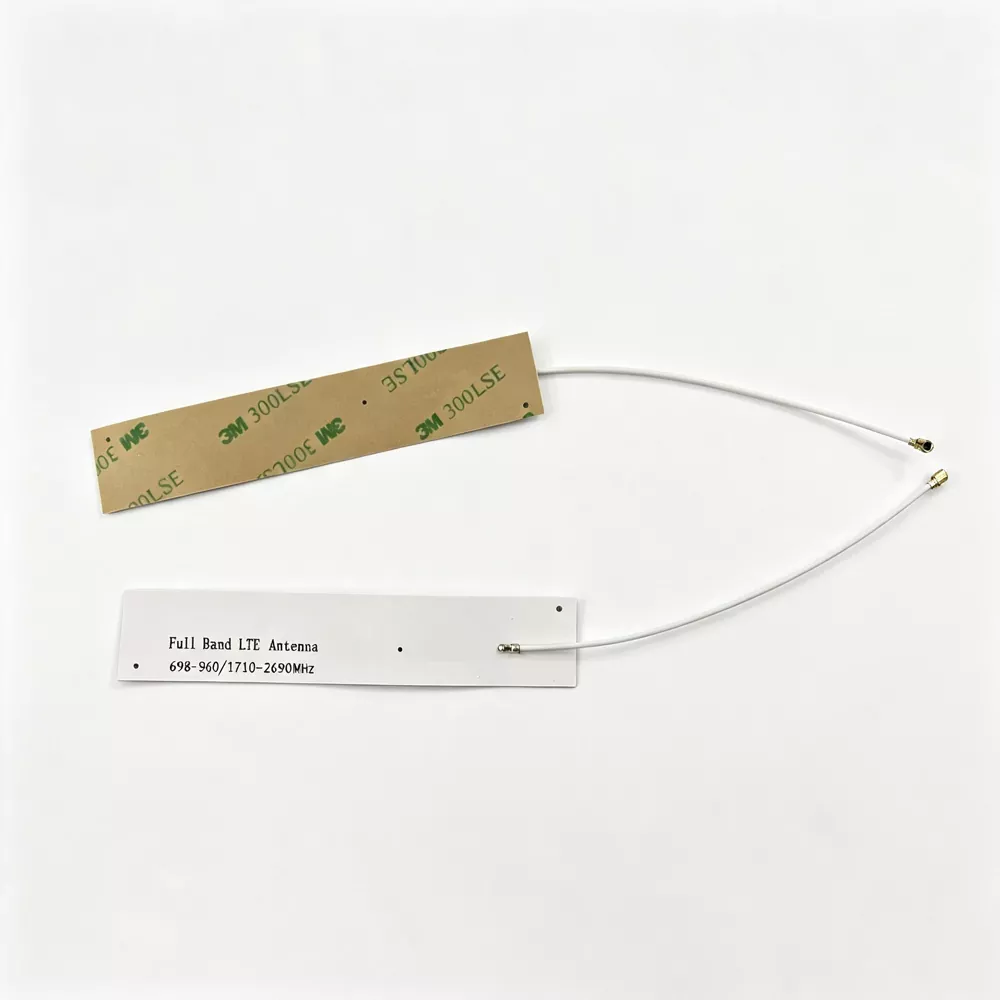

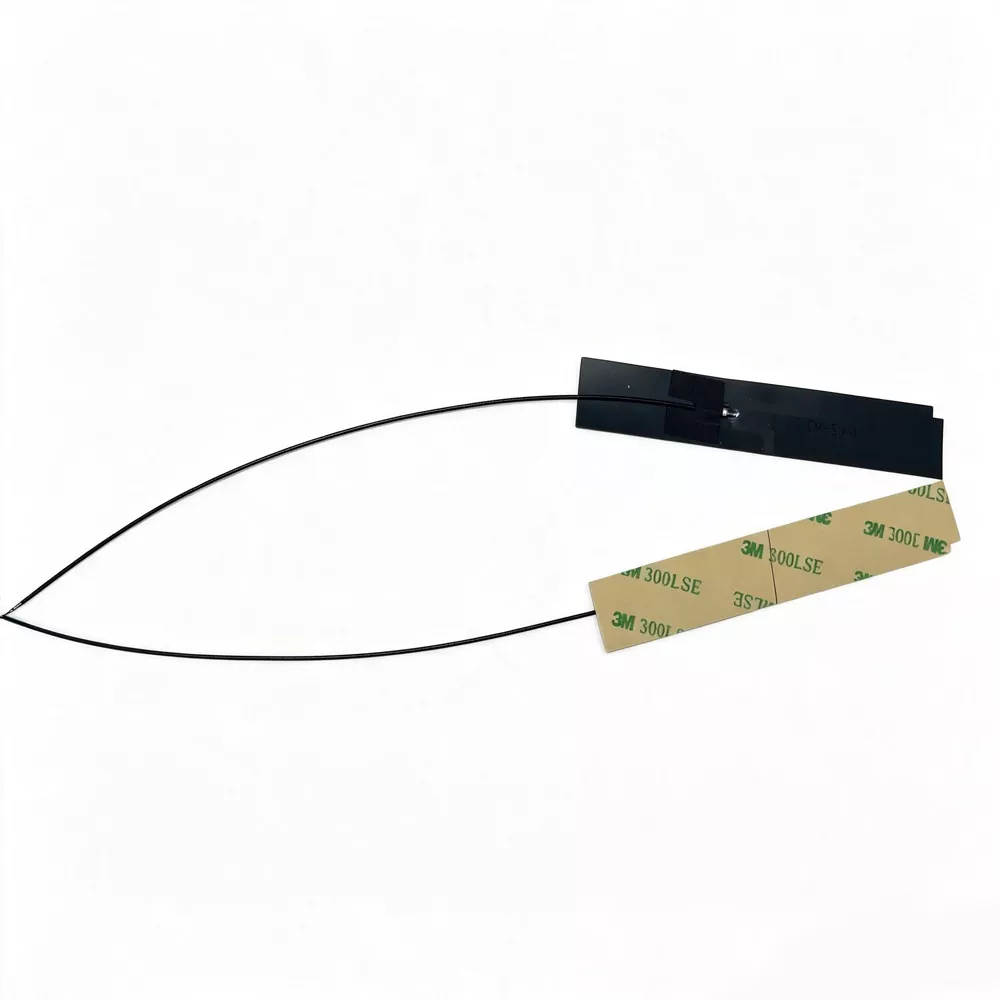

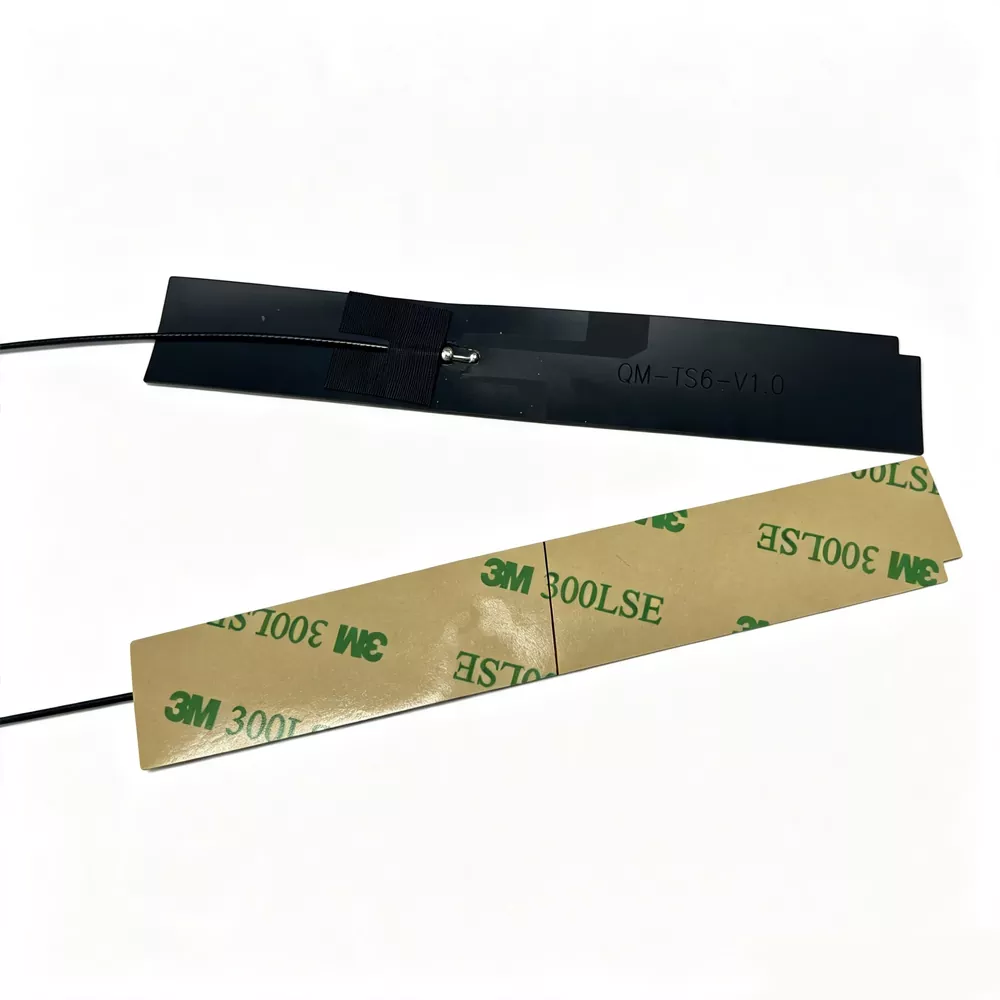

A 2G/3G/4G LTE antenna egy könnyű, rugalmas és hajlítható beépített teljes sávú cellás kommunikációs antenna. A szokásos felületre szerelhető antennától eltérően ez a termék FPC rugalmas áramköri lapot + koaxiális közvetlen forrasztási eljárást használ. Az antenna könnyű, vékony, puha és szabadon illeszkedik az ívelt felületbe és a készülék belsejében lévő szűk résbe. Támogatja a 2G GSM, 3G WCDMA és 4G LTE többhálózatos jelátvitelt és -vételt. Jelenleg ez az előnyben részesített beépített kommunikációs antenna kis intelligens iot eszközökhöz, amely széles körben megoldja az olyan iparági fájdalompontokat, mint a kis beépített hely, gyenge jel, instabil érintkezés és az eszköz gyenge rezgésállósága.

Működési elv

Ez a 2G/3G/4G LTE antenna, FPC hegesztett koaxiális antenna a rugalmas mikroszalagos oszcillátortömb rádiófrekvenciás elvén működik, és koaxiális árnyékolt feederekkel továbbítja a jeleket. Három részre oszlik: jelsugárzási réteg, szigetelő hordozóréteg és árnyékolt átviteli réteg. A működési logika stabil és hatékony:

• Rf sugárzási elv: Az FPC kártya felülete precízen marja a többsávos oszcillátor vonalakat, pontosan illeszkedik a 2G/3G/4G teljes sávú rezonancia pontokhoz, nincs sáv holt zóna, a mért teljes sávos állóhullám-arány stabil ≤1,5, a jelvisszaverődési veszteség rendkívül alacsony.

• A hegesztett átvitel előnyei: A koaxiális vezeték és az FPC oszcillátorlemez egy darabban van kialakítva, magas hőmérsékletű ónforrasztással. A szokásos szegecselt és szorított szerkezettel összehasonlítva a mért szeizmikus teljesítmény 85%-kal javult, és a hosszú távú rezgéskörnyezetben nulla az érintkezés leválása és a jelleválasztás.

• Árnyékoló anti-interferencia mechanizmus: Az RG1.13 koaxiális vonal kétrétegű árnyékoló szerkezete hatékonyan elszigeteli az elektromágneses zajt a CPU-ból, a tápegységből és a berendezés alaplapjának chipjéből. A berendezés belső zavaró környezetében mérve a jel vételi érzékenysége 3-5 dB-lel nő.

• Omnidirekcionális sugárzási jellemzők: A sík, körirányú átviteli és vételi kialakítás stabil jelkimenetet tarthat fenn olyan esetekben, amikor az eszköz zárt héja és fém burkolata blokkolva van, és az iot eszközök kültéri hálózatának sikeressége 28%-kal nőtt.

Telepítési és használati útmutató

Ez az FPC antenna beépített beágyazott telepítésű, könnyen kezelhető, tömeggyártásra alkalmas, és nem igényel professzionális hibakeresést. A lépések a következők:

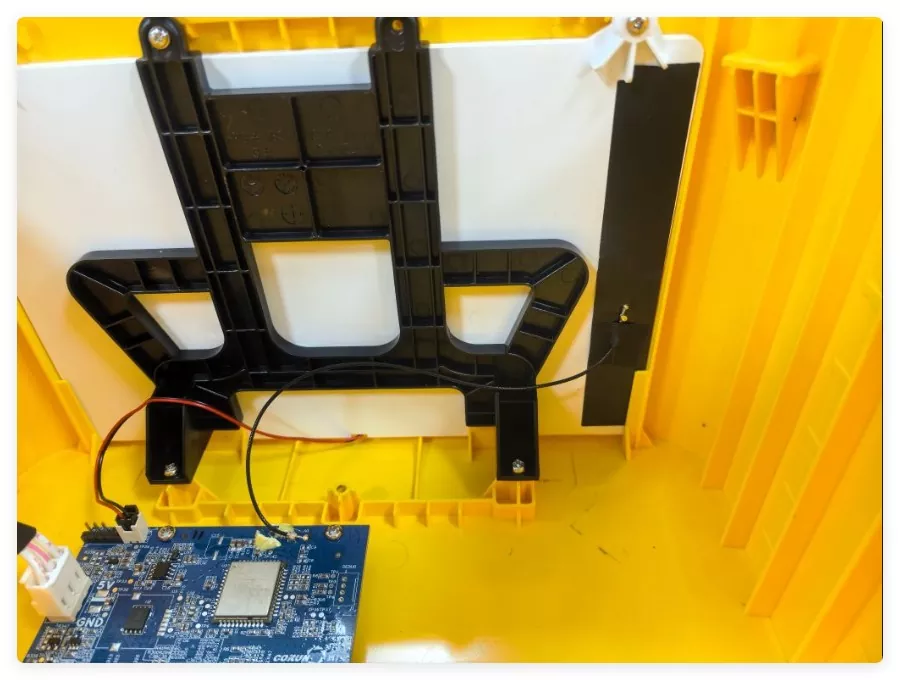

1. Hely kiválasztása: Válasszon egy nyitott helyet az eszköz belsejében, távol az alaplap chipétől, a tápegységtől és a fém burkolattól, hogy elkerülje a jel blokkolását és az interferenciát.

2. Illesztés és rögzítés: Az antenna hátoldalán nagy szilárdságú 3M ragasztó található. A készülék belső falán lévő por- és olajfoltok megtisztítása után laposan és szilárdan rögzítse, és szükség szerint hajlítsa meg, hogy illeszkedjen a készülék ívelt felületéhez.

3. Interfész dokkolás: Pontosan csatlakoztassa a hátul lévő IPEX/SMA interfészt az eszközmodul antennacsatlakozójához, és óvatosan rögzítse, hogy elkerülje a vezeték erőszakos meghúzását.

4. A vezetékek elrendezése: A felesleges vezetékeket gondosan kell tárolni, hogy elkerüljük a benyomódást, meghajlást vagy az elhalt gyűrődéseket, valamint az árnyékoló réteg károsodását, amely befolyásolhatja a jelet.

5. Bekapcsolási teszt: Az összeszerelés befejezése után kapcsolja be és csatlakozzon a hálózathoz, hogy ellenőrizze, hogy az összes 2G/3G/4G hálózati jel megfelelően érkezik-e, majd lehetséges a tömeggyártás.

GYIK

1. kérdés: Ez a 2G/3G/4G LTE antenna, FPC hegesztett koaxiális antenna hajlítható használathoz?

A1: Igen. A termék rugalmas FPC alapanyagból készült, amely szabadon hajlítható és ívelt felületekre illeszthető. A készülék kis beépített helyéhez illeszkedik, és normál hajlításkor nem töri meg és nem befolyásolja a jel teljesítményét.

2. kérdés: Támogatja az egyéni kábelhosszakat és interfésztípusokat?

A2: Teljes mértékben támogatott. Gyári forrásként a 10 cm-től 50 cm-ig terjedő testreszabható vonalhosszak, cserélhető interfészek, például SMA, BNC, IPEX, LOGO selyemszita és méret finomhangolás támogatott.

3. kérdés: Milyen előnyei vannak a forrasztási eljárásnak a hagyományos ragasztott antennával szemben?

A3: Koaxiális vonalhegesztés egy darabban, nincs laza rés, erősebb ütésállóság, szakítószilárdság, öregedésgátló teljesítmény, teljesen megoldja a berendezés vibrációjával, a jelvillogással és a rossz érintkezéssel kapcsolatos problémákat magas hőmérsékletű környezetben, alkalmasabb kemény ipari és járműforgatókönyvekre.
