Rugalmas nyomtatott áramköri antenna (FPC)

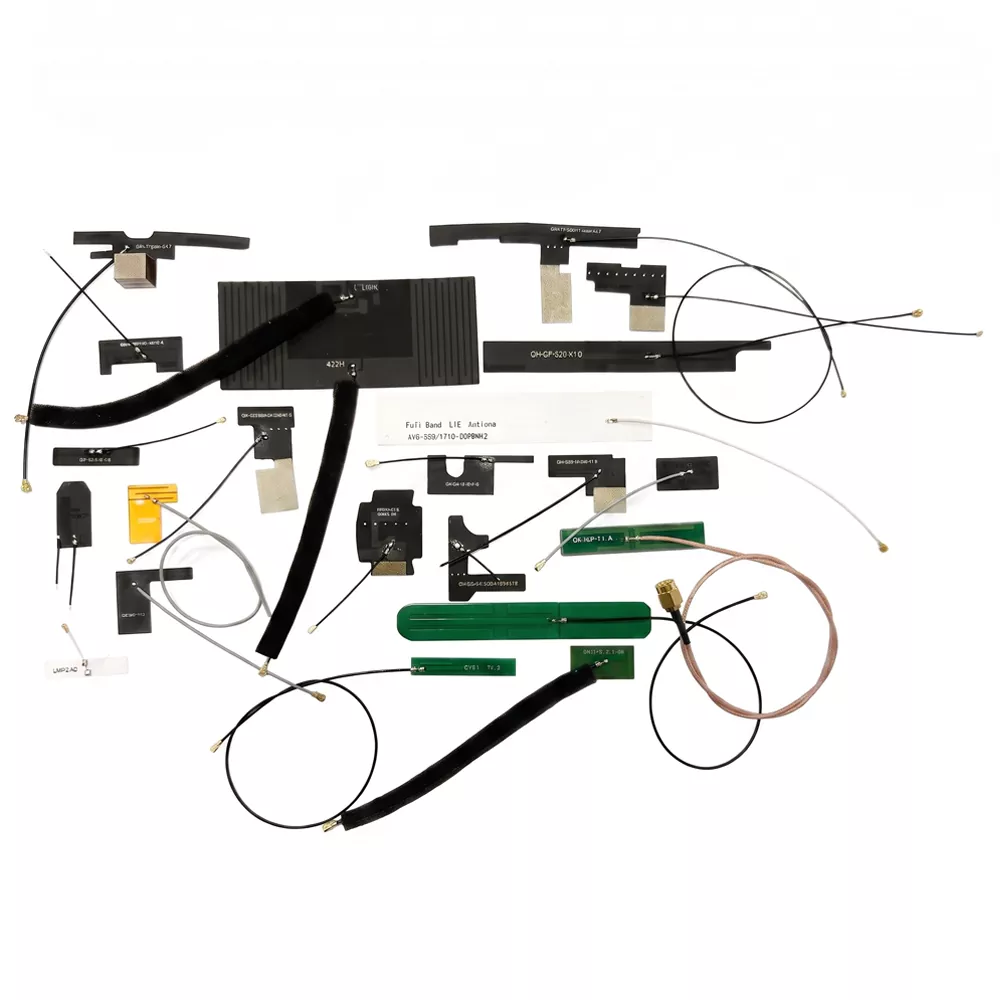

Mi az FPC antenna?

Az FPC-antenna vagy Flexible Printed Circuit Antenna (FPC) rugalmas PI- és PET-fóliákat használ szubsztrátumként, és maratással és nyomtatással készül antennaáramkörök létrehozására. Könnyű, vékony, rugalmas és hajlítható tulajdonságokkal rendelkezik, amelyek lehetővé teszik az ívelt felületekhez való alkalmazkodást. Vastagsága 0,03-0,2 mm, súlya 1 grammnál kisebb. Az antenna vezeték nélküli jeleket tud továbbítani és fogadni, és kompatibilis a WiFi, Bluetooth, GPS, 4G/5G, GNSS, NB-IoT és LoRa protokollokkal, amelyek lefedik a 2,4 GHz-es, 5 GHz-es és 5,8 GHz-es frekvenciasávokat. A Qianmu Communications egy professzionális FPC antennagyártó, több éves szakmai tapasztalattal. Három visszhangmentes mikrohullámú kamrával rendelkezünk, és több mint tíz elkötelezett K+F munkatársunk van, lehetővé téve számunkra, hogy egyablakos szolgáltatásokat nyújtsunk – az antennamegoldások tervezésétől a tömeggyártásig.

Kulcsfontosságú értékesítési pont

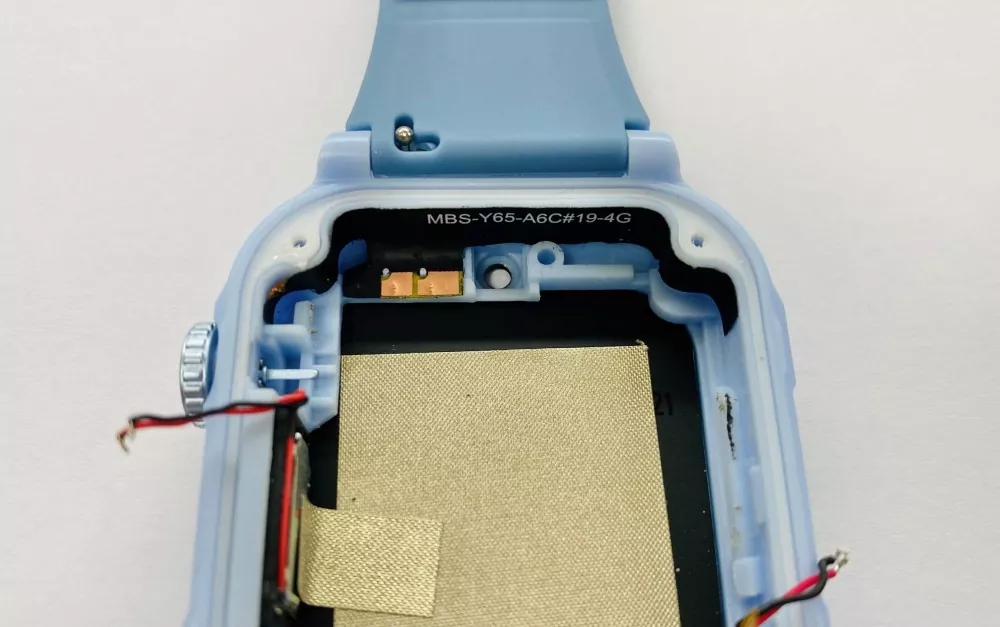

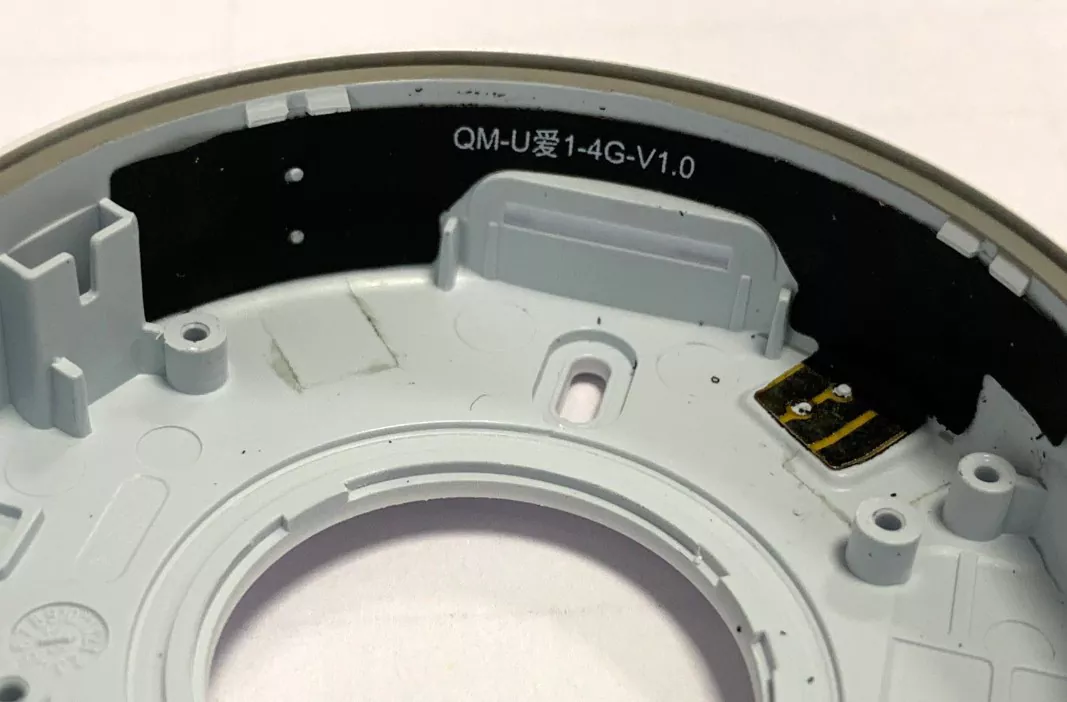

Ultravékony és rugalmas, szabad hely.

A Flexible Printed Circuit Antenna (FPC) mindössze 0,03–0,2 mm vastag, és tetszőlegesen hajlítható vagy hajtogatható. A készülék belsejében lévő üreg belső fala mentén 90°-ban hajlítható, így tökéletesen alkalmazkodik a különféle összetett szerkezeti kialakításokhoz. Akár lapos, akár ívelt a készülékház, az FPC könnyen idomul a felületéhez.

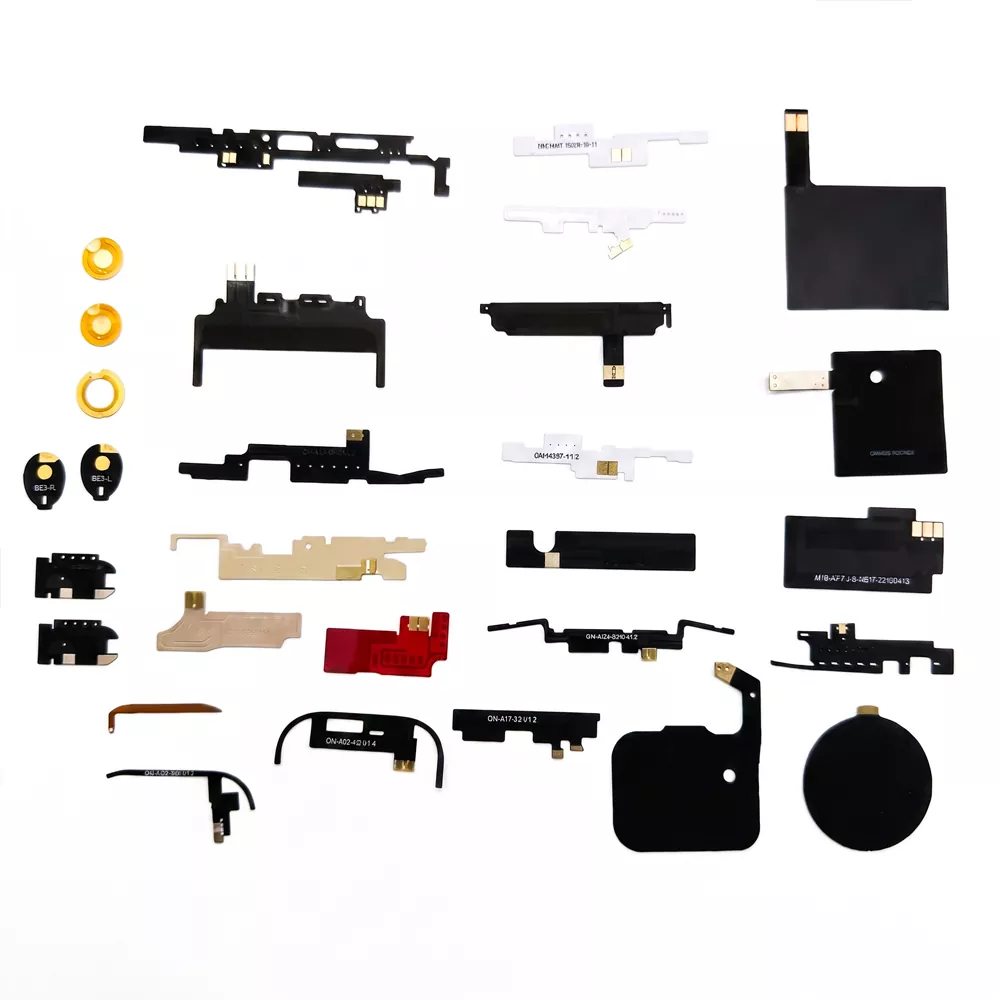

Többsávos szélessávú lefedettség

Több kommunikációs protokollt támogat, beleértve a 4G/5G-t, a teljes sávú WiFi-t, a Bluetooth-t, a GPS/GNSS-t, a LoRa-t és az NFC-t.Az egychipes FPC-antenna 700 MHz-től 2700 MHz-ig terjedő frekvenciasávokat képes lefedni – vagy még ennél is szélesebbet. A többmódusú és többfrekvenciás eszközök kommunikációs igényeinek kielégítésére.

Könnyű kivitel

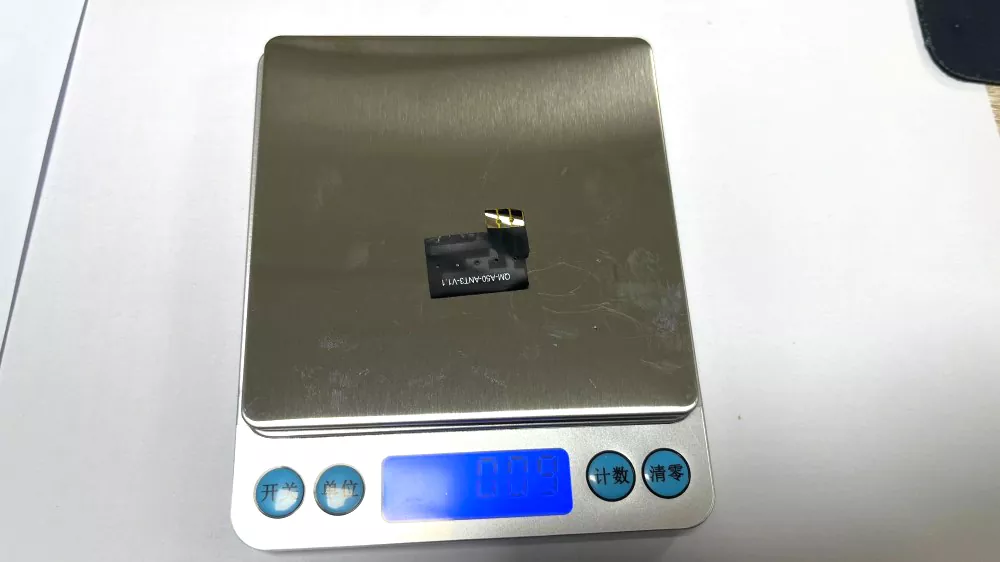

Az FPC antenna súlya kevesebb, mint 1 gramm. Több mint 50%-kal könnyebb, mint a hagyományos fémantennák. Súlyérzékeny termékekhez, mint például hordható eszközök és drónok, az FPC antennák a legjobb választás.

A dobozból azonnal használatra kész, könnyen összeszerelhető.

Szabványos 3M 300LSE öntapadó hátlappal rendelkezik, így 2 perc alatt gyorsan lehúzható. Kapható IPEX, U.FL, MHF4 és egyéb csatlakozó opciókkal.

Fontos megjegyzések az antenna beszereléséhez

1. Tartsa távol fémfelületektől

Ne szerelje fel az antennát közvetlenül fémfelületekre vagy azok közelébe, mert ez befolyásolhatja az impedanciaillesztést, megváltoztathatja a sugárzási mintát, és csökkentheti az antenna általános hatékonyságát.

2. Kerülje a túlzott hajlítást

Telepítés közben ne hajlítsa meg vagy hajtsa túl az antennát, mert a túlzott deformáció károsíthatja a belső vezetéket, és negatívan befolyásolhatja a rádiófrekvenciás teljesítményt.

3. Biztosítsa a biztonságos telepítést

Rögzítse az antennát szilárdan és egyenletesen a telepítés során, hogy elkerülje a deformációt, amely befolyásolhatja a sugárzási teljesítményt és a jel stabilitását.

4. Tartson elegendő távolságot az antenna körül

Tartson legalább 5 mm-es távolságot az antenna felett és mindkét oldalán. Az optimális teljesítmény érdekében ne helyezzen fém alkatrészeket, nagy sebességű jelnyomokat vagy nagy rézfelületeket az antenna közelébe.

5. Az összeszerelés során óvatosan kezelje

Bár az antenna rugalmas szerkezettel rendelkezik, az FPC anyag korlátozott mechanikai szilárdsággal rendelkezik. Kerülje a túlzott húzást, csavarást vagy ütést a telepítés és összeszerelés során.

6. Tárolja száraz környezetben

Kerülje az antenna magas hőmérsékletű vagy magas páratartalmú környezetben való tárolását. Tartsa szárazon a terméket a stabil elektromos teljesítmény és a hosszú távú megbízhatóság megőrzése érdekében.

Minőségellenőrzés és tesztelés

A Qianmu Communications szigorú minőségirányítást alkalmaz a teljes gyártási folyamat során, beleértve a nyersanyagok ellenőrzését, a gyártás ellenőrzését és a késztermékek tesztelését.

Beérkező anyagok ellenőrzése

Minden bejövő anyag, beleértve az FPC szubsztrátokat, rézfóliákat, ragasztókat és csatlakozókat is, szigorú minőségellenőrzésen esik át a megbízhatóság és a konzisztencia biztosítása érdekében.

AOI optikai vizsgálat

Az Automated Optical Inspection (AOI) az antennaáramkör-útválasztási pontosságot, a forrasztási kötések minőségét és a termék megjelenését ellenőrzi a gyártási hibák elkerülése érdekében.

RF teljesítményteszt

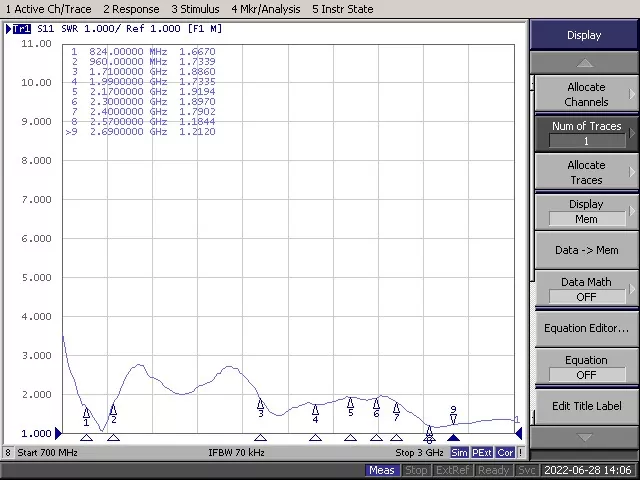

A kulcsfontosságú rádiófrekvenciás paramétereket, beleértve a feszültség állóhullámarányt (VSWR), az erősítést és a sugárzási mintát, professzionális sötétkamra-környezetben tesztelik annak biztosítása érdekében, hogy az antenna teljesítménye megfeleljen a követelményeknek.

Környezeti megbízhatósági vizsgálat

Az antennák különböző megbízhatósági teszteken esnek át, beleértve a magas és alacsony hőmérsékletű ciklusteszteket, a páratartalom teszteket, a hajlítási élettartam teszteket és egyéb környezeti értékeléseket.

Kötegelt konzisztencia-kezelés

A szigorú gyártásellenőrzés biztosítja az egyenletes teljesítményt és a stabil minőséget minden egyes terméktételben.

Professzionális antennagyártási tapasztalat

A Qianmu Communications több mint két évtizede a terminálantenna-iparnak szentelte magát, a vezeték nélküli kommunikációs terminálantennák kutatás-fejlesztésére, gyártására és értékesítésére összpontosítva. Termékeinket széles körben használják mobilkommunikációs eszközökben, beleértve az okostelefonokat, táblagépeket, mobil fizetési rendszereket, drónokat, vezeték nélküli töltőeszközöket, autókat, bázisállomásokat és hordható eszközöket.

Hogyan válasszunk FPC antennát

1. Erősítse meg a működési frekvenciát

Azonosítsa az eszközéhez szükséges vezeték nélküli technológiákat, például 4G/LTE, 5G, Wi-Fi, Bluetooth, GNSS, LoRa vagy NFC. Válasszon egy antennát, amely támogatja az összes szükséges frekvenciasávot.

2. Mérje fel a rendelkezésre álló telepítési területet

Mérje meg az eszköz belsejében rendelkezésre álló helyet, beleértve a hosszt, szélességet és a beépítési helyzetet. Rugalmas szerkezetüknek és testreszabható méretüknek köszönhetően az FPC antennák jól illeszkednek kompakt vagy szabálytalan alakú házakhoz.

3. Ellenőrizze az RF-csatlakozó típusát

Ellenőrizze a PCB-n használt RF csatlakozót, például IPEX, U.FL vagy MHF4. Az antenna csatlakozójának illeszkednie kell a modul interfészéhez a megbízható RF teljesítmény biztosítása érdekében.

4. Tekintse át a legfontosabb RF paramétereket

· Erősítés: Válassza ki a megfelelő erősítést az alkalmazás és a telepítési környezet alapján.

· VSWR: A jó impedanciaillesztéshez általában 2,0 alatti érték javasolt.

· Hatékonyság: A nagyobb hatékonyság javítja az átviteli teljesítményt és a vevő érzékenységét.

· Impedancia: A szabványos RF impedancia 50Ω, és meg kell egyeznie az RF modullal.

5. Fontolja meg a testreszabási lehetőségeket

Ha a szabványos termékek nem felelnek meg a tervezési követelményeknek, válasszon olyan FPC antennagyártót, amely testreszabási szolgáltatásokat nyújt, beleértve az antenna méreteit, a kábel hosszát, a csatlakozó típusát és az RF hangolást.

6. Értékelje a szállító képességeit

Válasszon olyan FPC antenna beszállítót, aki kiépített minőségirányítási rendszerrel, rádiófrekvenciás mérnöki szakértelemmel és megbízható gyártási képességekkel rendelkezik az egyenletes termékminőség és a hosszú távú ellátás biztosítása érdekében.

GYIK

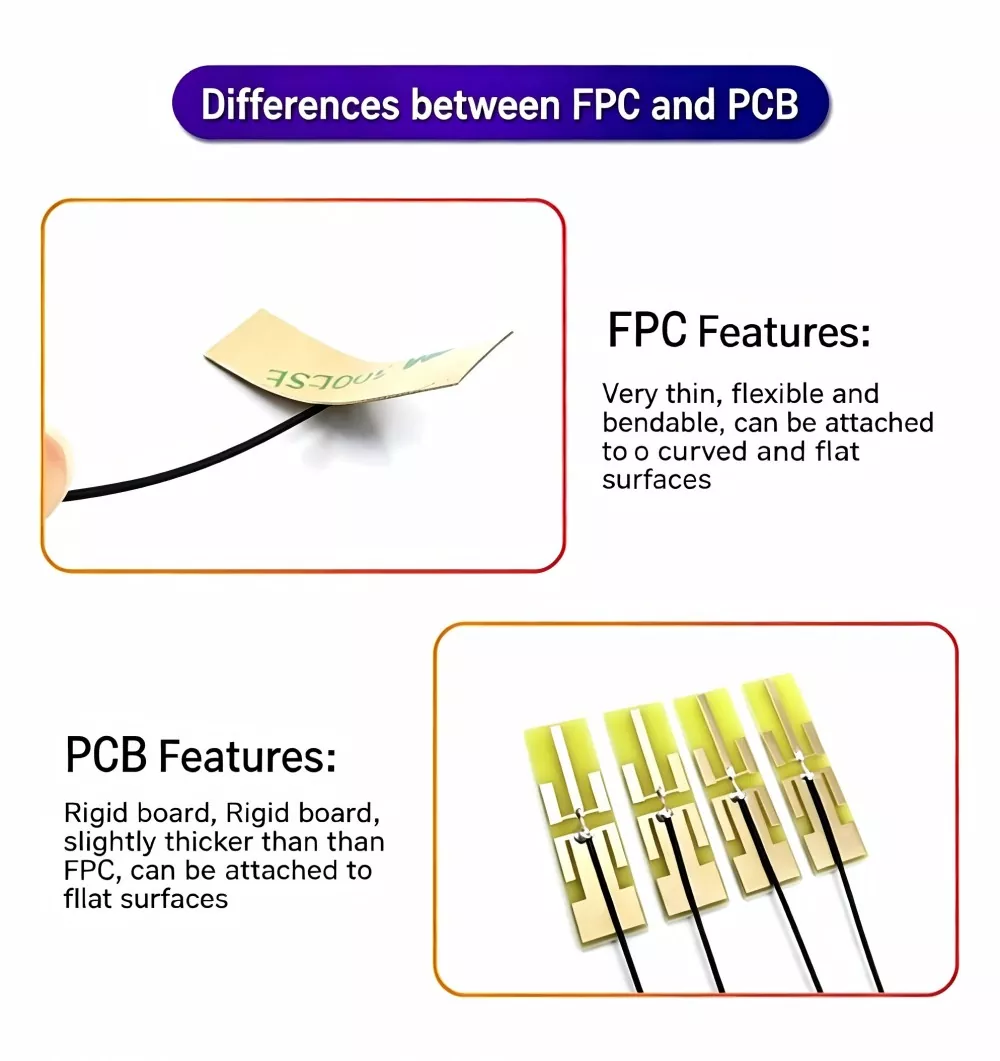

1. kérdés: Hogyan válassz az FPC antenna és a PCB antenna között?

V: Az FPC rugalmas és hajlítható, ideális az ívelt, szűk helyekre való beillesztéshez – a könnyű, vékony eszközökhöz előnyös. PCB merev, csak sík felületekre alkalmas; akkor válassza ezt a lehetőséget, ha a költségvetése korlátozott, és elegendő hely áll rendelkezésére.

2. kérdés: Mely frekvenciasávokat támogatja az FPC antenna?

V: A Qianmu Communication FPC antennái a 13,56 MHz-es NFC-től a 6 GHz-es 5G-ig terjedő frekvenciákat fedik le, és olyan vezeték nélküli technológiákat támogatnak, mint a 4G/5G, Wi-Fi, Bluetooth, GNSS, LoRa és ZigBee.

Q3: Mi az FPC antenna üzemi hőmérséklete?

V: -45 ℃ és +85 ℃ között, megfelel az ipari felhasználási szabványoknak.

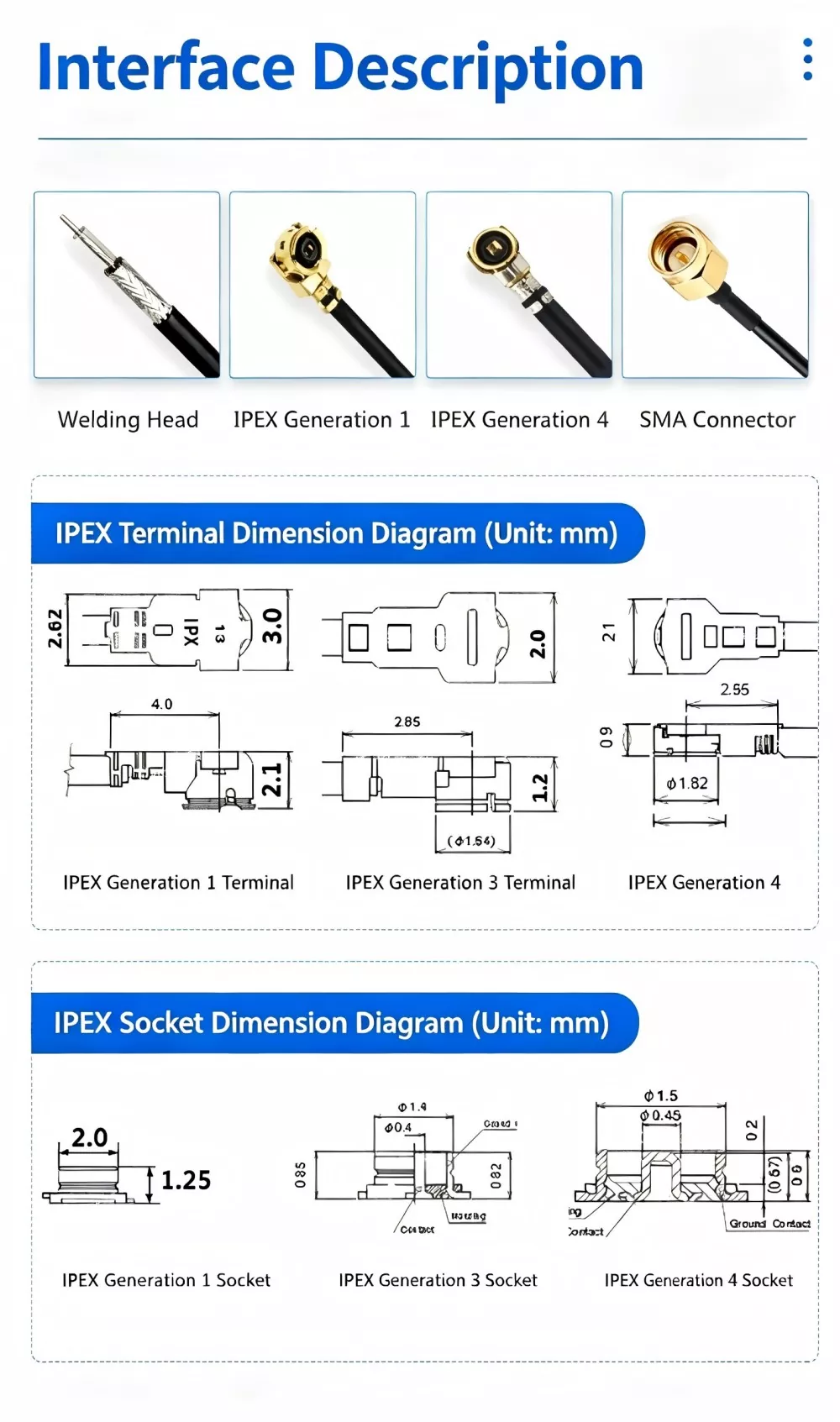

4. kérdés: Mi a különbség az IPEX, U.FL és MHF4 csatlakozók között?

V: Mindegyik miniatűr RF csatlakozó, U.FL > MHF4 mérettel. Az MHF4 még kisebb, és általában 5G alkalmazásokban használják; egyszerűen válassza ki a csatlakozót az alaplap interfész specifikációi alapján.

5. kérdés: Támogatja a kis tételes testreszabást?

V: Támogatást kínálunk, és kezelni tudjuk a teljes rendelési folyamatot – a tervtervezéstől és a prototípus-készítéstől a kis- és nagyüzemi gyártásig.
